ТЭН-87(В) 13/3,5 кВт Вязьма (В15.61.00.100) (ЛО-10,В- 10,В-15,В15-322)
ТЭН-87(В) 13/3,5 кВт Вязьма (В15.61.00.100) (ЛО-10,В-
10,В-15,В15-322)
Оптимизация эксплуатации промышленного оборудования: стратегический подход к выбору ТЭН-87(В) 13/3,5 кВт Вязьма
Эффективность и бесперебойность работы промышленного оборудования напрямую зависят от качества его ключевых компонентов. В условиях интенсивной эксплуатации стирально-отжимных и посудомоечных машин на предприятиях общественного питания, в прачечных и иных производственных комплексах, трубчатые электронагреватели (ТЭНы) являются критически важными элементами. Выбор ТЭНа, соответствующего специфике агрессивной среды и высоким нагрузкам, определяет не только качество конечного продукта или услуги, но и общую экономическую эффективность эксплуатации, минимизацию рисков простоя и снижение операционных расходов.
Ключевые понятия и терминология
- ТЭН (Трубчатый Электронагреватель): Устройство, преобразующее электрическую энергию в тепловую для нагрева жидкостей, газов или твердых тел. Состоит из металлической оболочки, внутри которой расположен нагревательный элемент (спираль), изолированный от оболочки диэлектриком (обычно оксидом магния).
- Мощность (кВт): Показатель тепловой производительности ТЭНа, определяющий скорость нагрева. Для промышленных машин важна достаточная мощность для поддержания заданных температурных режимов при высокой загрузке.
- Напряжение (В): Электрический потенциал, необходимый для работы ТЭНа. Должен строго соответствовать параметрам электросети оборудования для исключения перегрузок или недостаточной производительности.
- Материал оболочки: Металл, из которого изготовлен внешний корпус ТЭНа. Влияет на коррозионную стойкость, механическую прочность и теплопередачу. Нержавеющая сталь является стандартом для агрессивных сред.
- Агрессивная среда: Условия эксплуатации, при которых компоненты подвергаются воздействию химически активных веществ (моющие средства, кислоты, щелочи), высоких температур, абразивных частиц, что ускоряет коррозию и износ.
- Ресурс оборудования: Прогнозируемый срок службы или наработки оборудования до капитального ремонта или списания, выраженный в часах, циклах или годах.
- TCO (Total Cost of Ownership): Общая стоимость владения. Включает не только закупочную цену компонента, но и расходы на установку, эксплуатацию, техническое обслуживание, ремонты, замены и стоимость простоев.
- MTBF (Mean Time Between Failures): Среднее время наработки на отказ. Метрика надежности, показывающая среднее время между двумя последовательными отказами системы или компонента.

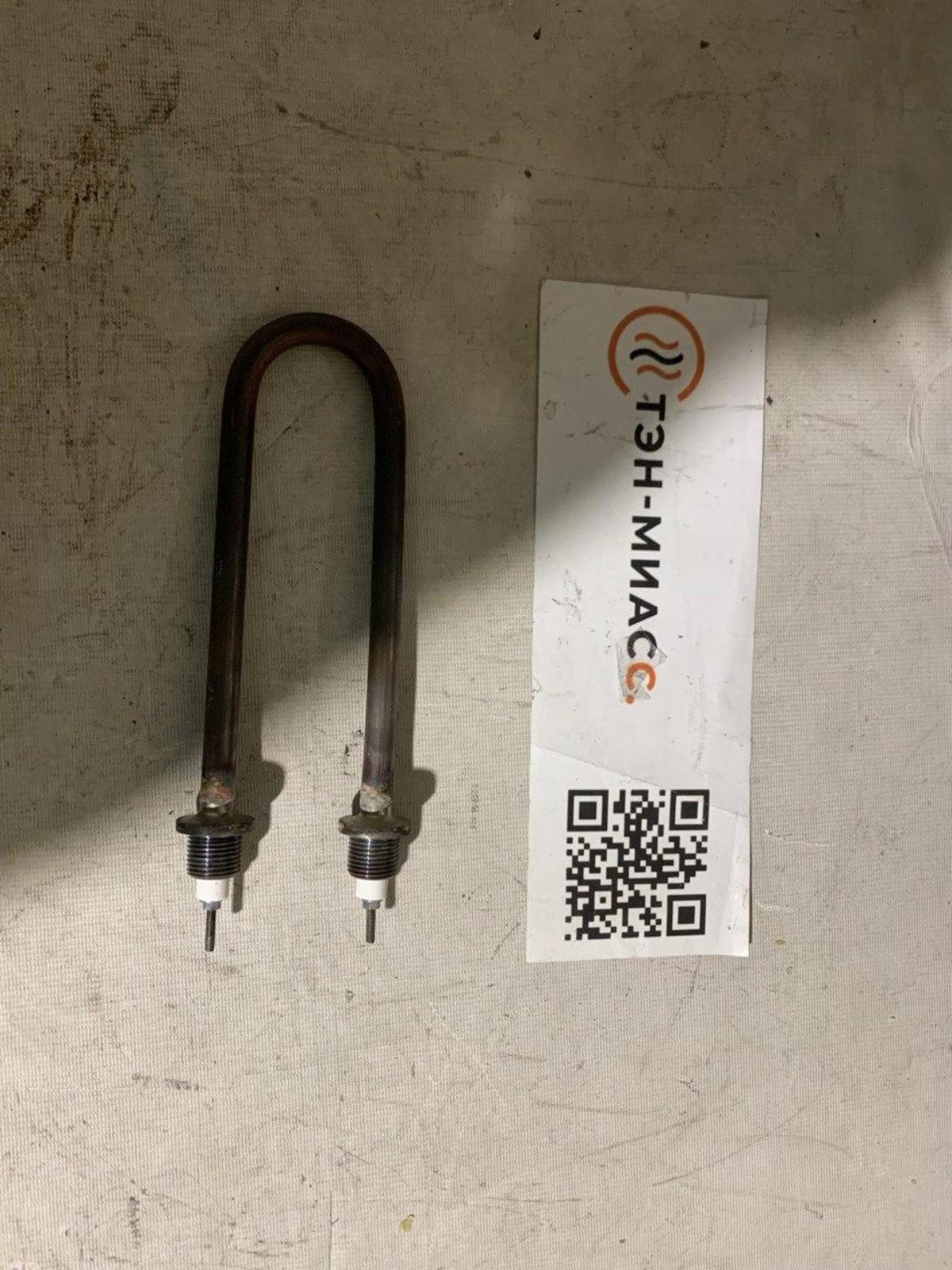

Технические характеристики ТЭН-87(В) 13/3,5 кВт Вязьма (В15.61.00.100)
ТЭН-87(В) 13/3,5 кВт Вязьма (В15.61.00.100) представляет собой специализированный трубчатый электронагреватель, разработанный для интеграции в промышленное прачечное и кухонное оборудование производства Вяземского машиностроительного завода (ВМЗ). Его конструкция и выбор материалов ориентированы на максимальную адаптацию к жестким условиям эксплуатации, обеспечивая высокую надежность и продолжительный срок службы.
| Параметр | Значение | Значение для B2B-решения |
|---|---|---|
| Модель | ТЭН-87(В) 13/3,5 кВт Вязьма (В15.61.00.100) | Прямая совместимость с оборудованием ВМЗ (ЛО-10, В-10, В-15, В15-322), что упрощает закупки и минимизирует риски несовместимости. |
| Мощность | 3,5 кВт | Оптимальна для быстрого нагрева воды в промышленных объемах, сокращая цикл обработки и увеличивая пропускную способность оборудования. |
| Напряжение | 220 В | Соответствует стандартным промышленным сетям, упрощая подключение и исключая необходимость в дополнительных трансформаторах. |
| Диаметр трубки | 13,0 мм | Обеспечивает баланс между прочностью, эффективностью теплопередачи и компактностью для установки. |
| Длина (развернутая) | 445 мм (870 мм) | Развернутая длина определяет площадь нагрева, влияя на равномерность и скорость теплообмена. Компактная U-образная форма позволяет использовать в ограниченном пространстве. |
| Материал оболочки | Нержавеющая сталь | Ключевой фактор для агрессивных сред. Обеспечивает высокую коррозионную стойкость к моющим средствам, химикатам и горячей воде, существенно увеличивая MTBF. |
| Диаметр резьбы штуцера | М18 мм | Стандартный размер для герметичного и надежного крепления в баке оборудования. |
| Диаметр резьбы контактов | М4 мм | Стандартизирован для надежного электрического подключения. |
| Масса | 0,65–0,66 кг | Легкость элемента упрощает монтаж и снижает нагрузку на крепления. |
| Форма | U-образная | Оптимизирует распределение тепла в объеме воды, обеспечивая эффективный нагрев при заданной мощности. |
| Межцентровое расстояние | 65–80 мм | Гарантирует точное соответствие установочным размерам оборудования ВМЗ. |
| Комплектация | Гайка, прокладка | Полный установочный комплект, обеспечивающий герметичность и ускоряющий процесс замены, снижая трудозатраты. |
| Применение | Вода, слабый раствор кислот (рН 5–7) | Указывает на устойчивость к стандартным моющим средствам, используемым в прачечных и посудомоечных машинах. |
Сравнительный анализ выбора ТЭНов для промышленного сектора
Принятие решения о закупке ТЭНа для промышленного оборудования должно основываться не только на стартовой цене, но и на общей стоимости владения (TCO), прогнозируемом сроке службы и влиянии на операционные процессы. Ниже представлена сравнительная таблица, демонстрирующая ключевые аспекты при выборе между оригинальным ТЭН-87(В) и потенциальными альтернативами (например, универсальными или бюджетными аналогами).
| Критерий оценки | ТЭН-87(В) 13/3,5 кВт Вязьма (Оригинальный) | Бюджетный/Универсальный аналог |
|---|---|---|
| Стартовая стоимость | Средняя/Выше средней (650–2000 руб.) | Низкая (от 300 руб.) |
| Материал оболочки | Нержавеющая сталь (оптимально для агрессивных сред) | Часто углеродистая сталь, низкокачественная нержавеющая сталь, медь (менее стойкая) |
| Средний срок службы (MTBF) | Высокий (около 12–18 месяцев в интенсивном режиме) | Низкий (3–6 месяцев, значительно чаще отказы) |
| Совместимость и гарантия | Полная совместимость с оборудованием ВМЗ, заводская гарантия | Возможны проблемы с геометрией, мощностью, отсутствие гарантии или короткий срок |
| Риски простоя оборудования | Минимальные за счет высокой надежности и предсказуемого срока службы. | Высокие, частые отказы приводят к незапланированным простоям, срывам производственных графиков. |
| Затраты на техническое обслуживание (OpEx) | Низкие: редкие замены, прогнозируемое ТО, низкая стоимость работ. | Высокие: частые замены, дополнительные трудозатраты на демонтаж/монтаж, внеплановые вызовы техников. |
| Энергоэффективность | Высокая, стабильная теплоотдача на протяжении всего срока службы. | Может снижаться со временем из-за накипи или деградации элемента, увеличивая энергопотребление. |
| TCO за 3 года | Оптимальный: более высокая стартовая цена компенсируется долговечностью, отсутствием простоев и низкими затратами на ТО (экономия до 20-30% по сравнению с аналогами). | Высокий: низкая стартовая цена маскирует высокие затраты на частые замены, ремонты, простои, потери энергии. |
| Требования к команде | Стандартная квалификация для замены; прогнозируемое планирование закупок. | Постоянная готовность к экстренным ремонтам; сложность планирования закупок и персонала. |
Очевидно, что, несмотря на возможно более высокую начальную стоимость, инвестиции в оригинальный ТЭН-87(В) Вязьма в долгосрочной перспективе приносят значительную экономию. Это достигается за счет минимизации незапланированных простоев, снижения затрат на частые ремонты и замены, а также оптимизации энергопотребления. Для C-level руководителей и руководителей производственных отделов это означает повышение предсказуемости операционной деятельности, снижение рисков и улучшение финансовых показателей.
Понимание стратегических преимуществ выбора надежного ТЭНа – лишь первый шаг. Далее мы углубимся в практические аспекты внедрения, эксплуатации и управления жизненным циклом таких критически важных компонентов, а также рассмотрим методики оценки экономической эффективности, что позволит принимать обоснованные решения на всех этапах.
Продвинутая практика и внедрение: управление жизненным циклом ТЭН-87(В) в промышленной эксплуатации
После детального анализа технических характеристик и стратегических преимуществ ТЭН-87(В) 13/3,5 кВт Вязьма, ключевым становится вопрос эффективного внедрения и поддержания его работоспособности в рамках комплексной системы промышленного оборудования. Это требует системного подхода, включающего планирование закупок, стандартизацию процессов установки, регулярное обслуживание и мониторинг производительности.
Пошаговая реализация стратегии управления ТЭНами
Внедрение и поддержание оптимальной работы ТЭНов в промышленной среде должно рассматриваться как часть общей стратегии управления активами предприятия. Этот процесс можно разбить на несколько этапов:
- Аудит и планирование закупок (Этап 1: Проактивное снабжение)
- Роль: Руководитель отдела снабжения, Главный инженер.
- Действия:
- Инвентаризация текущего парка оборудования, использующего ТЭН-87(В) (модели ЛО-10, В-10, В-15, В15-322).
- Анализ статистики отказов существующих ТЭНов (если есть) для определения среднего MTBF в конкретных условиях эксплуатации.
- Формирование долгосрочного плана закупок оригинальных ТЭН-87(В), учитывая средний срок службы и время доставки, для создания оптимального складского запаса.
- Заключение договоров с проверенными поставщиками (например, официальными дилерами Вяземского машиностроительного завода) для обеспечения гарантированного качества и сокращения сроков поставки.
- Артефакты: Реестр оборудования, Отчет по MTBF, План закупок на 12-24 месяца, Договоры с поставщиками.
- Стандартизация установки и ввода в эксплуатацию (Этап 2: Качество монтажа)
- Роль: Технический специалист, Инженер по эксплуатации.
- Действия:
- Разработка внутренней инструкции по установке ТЭН-87(В) на основе рекомендаций производителя, включая использование входящих в комплект гайки и прокладки для обеспечения герметичности.
- Обучение персонала правильной последовательности демонтажа старых и монтажа новых ТЭНов, акцентируя внимание на мерах безопасности (отключение питания, слив воды).
- Применение динамометрического ключа для затяжки гайки штуцера, чтобы избежать недотяжки (риск протечки) или перетяжки (риск повреждения прокладки/бака). Рекомендуемый момент затяжки: 25-30 Нм (Ньютон-метр).
- Первичное тестирование после установки: проверка отсутствия протечек, измерение сопротивления изоляции, контроль равномерности нагрева.
- Артефакты: Стандартная операционная процедура (СОП) по установке ТЭН, Протоколы первичного тестирования, Журнал учета замен.
- Оптимизация эксплуатации и технического обслуживания (Этап 3: Превентивная поддержка)
- Роль: Менеджер по эксплуатации, Специалист по ТО.
- Действия:
- Внедрение графика планово-предупредительного ремонта (ППР), включающего регулярные осмотры ТЭНов (ежемесячно/ежеквартально в зависимости от интенсивности использования).
- Контроль состояния поверхности ТЭНа на предмет образования накипи или коррозии. Использование специализированных средств для очистки от накипи в рамках регламентных работ.
- Регулярная проверка электрических соединений и контактов (М4) на предмет окисления или ослабления, что может привести к перегреву и выходу из строя.
- Мониторинг энергопотребления оборудования: резкое увеличение потребления при той же производительности может указывать на деградацию ТЭНа или образование накипи.
- Артефакты: График ППР, Отчеты по осмотрам, Журнал учета очисток и обслуживаний.
- Анализ производительности и отчетность (Этап 4: Постоянное улучшение)
- Роль: Главный инженер, Аналитик по данным.
- Действия:
- Сбор данных о фактическом сроке службы каждого ТЭНа, причинах отказов и сопутствующих затратах (стоимость запчасти, стоимость работ, стоимость простоя).
- Расчет фактического TCO для всего парка оборудования, с учетом данных о закупках и обслуживании.
- Корректировка планов закупок и графиков ППР на основе полученных аналитических данных для дальнейшей оптимизации.
- Подготовка отчетов для руководства, демонстрирующих экономический эффект от использования оригинальных ТЭН-87(В) и соблюдения регламентов ТО.
- Артефакты: Аналитические отчеты по TCO и MTBF, Предложения по оптимизации.
Кейсы применения и экономический эффект
Рассмотрим несколько типовых сценариев, демонстрирующих ценность стратегического подхода к управлению ТЭНами.
Кейс 1: Крупная прачечная (Enterprise-сегмент)
Проблема: Частые отказы ТЭНов в 15 промышленных стиральных машинах (модели В-15, В15-322), в среднем 2-3 отказа в месяц по всему парку. Каждый отказ приводит к простою машины на 4-6 часов, а также к экстренным вызовам сервисной службы (дополнительные расходы). Используются бюджетные аналоги. Решение: Переход на оригинальные ТЭН-87(В) Вязьма и внедрение регламентированного ППР с заменой ТЭНов каждые 15 месяцев (проактивно, на основе среднего MTBF). Обучение персонала правильной установке и еженедельный визуальный осмотр.
Экономический эффект:
- Снижение отказов: Отказы сократились до 0-1 в квартал (в основном из-за внешних факторов, не связанных с ТЭНами).
- Сокращение простоев: Уменьшение общего времени простоя на 80-90% (экономия до 200 000 руб./год на потерянной производительности).
- Оптимизация затрат на ТО: Сокращение экстренных выездов на 90% (экономия до 150 000 руб./год на сервисе).
- Увеличение MTBF: С 4-5 месяцев до 15 месяцев, что привело к снижению частоты закупок и трудозатрат на замену.
Кейс 2: Небольшой ресторанный комплекс (SMB-сегмент)
Проблема: Посудомоечная машина Вязьма (модель ЛО-10) в ресторане. ТЭНы (бюджетные) выходят из строя каждые 3-4 месяца, что приводит к периодическим задержкам в обслуживании клиентов, ручной мойке посуды и недовольству персонала. Отсутствие склада запчастей. Решение: Закупка 2-3 оригинальных ТЭН-87(В) для резерва на складе. Обучение одного сотрудника кухни/обслуживания базовым навыкам замены ТЭНа. Внедрение ежеквартального осмотра и профилактической очистки ТЭНа от накипи.
Экономический эффект:
- Устранение простоев: Практически полное исключение незапланированных простоев. Замена в случае отказа занимает 30-40 минут вместо нескольких часов ожидания мастера.
- Снижение затрат на сервис: Отсутствие необходимости вызова внешнего специалиста при каждом отказе (экономия до 5 000 руб. за вызов).
- Повышение удовлетворенности: Бесперебойная работа оборудования улучшила условия труда и общую производительность.
Оценка экономической эффективности и ROI
Для C-level и финансовых директоров критически важен возврат инвестиций (ROI) и понимание истинной стоимости владения. Расчет TCO для ТЭНа может быть представлен формулой:
TCO = (Стоимость_ТЭН + Стоимость_Доставки + Стоимость_Установки) + (Стоимость_Обслуживания_в_год * Срок_Службы) + (Стоимость_Простоя_в_час * Время_Простоя)
Пример расчета для 1 ТЭН на срок 1 год:
| Параметр | ТЭН-87(В) (1 шт. / 15 мес. MTBF) | Бюджетный аналог (3 шт. / 4 мес. MTBF) |
|---|---|---|
| Закупочная стоимость (1 ТЭН) | 1 500 руб. | 600 руб. |
| Количество замен в год | 0,8 (1 раз в 15 месяцев) | 3 (каждые 4 месяца) |
| Общие затраты на ТЭНы в год | 1 200 руб. (1500 * 0,8) | 1 800 руб. (600 * 3) |
| Стоимость установки/замены (работы) | 1 000 руб. (при 1 замене) | 3 000 руб. (при 3 заменах) |
| Затраты на сервис (вызов, диагностика) | 0 руб. (при плановой замене своим персоналом) | 6 000 руб. (2 вызова по 3000 руб.) |
| Стоимость простоя (2 часа * 2500 руб./час) | 0 руб. (при плановой замене) | 10 000 руб. (2 простоя * 2 часа * 2500 руб./час) |
| ИТОГО TCO за 1 год | 2 200 руб. | 20 800 руб. |
*Расчеты приведены для примера, стоимость часа простоя может значительно варьироваться в зависимости от отрасли и производственной мощности.
Данный пример наглядно демонстрирует, что даже при пятикратной разнице в стоимости закупки ТЭН-87(В) обеспечивает почти десятикратную экономию TCO в годовом выражении. ROI от инвестиций в оригинальные компоненты очевиден и составляет сотни процентов за счет сокращения скрытых затрат.
Чек-лист для руководителей: как обеспечить надежность ТЭНов
Для принятия оперативных и стратегических решений по управлению критически важными компонентами, как ТЭН-87(В), предлагается следующий чек-лист:
- ☑ Убедитесь, что все ТЭНы для оборудования ВМЗ (ЛО-10, В-10, В-15, В15-322) являются оригинальными или сертифицированными аналогами с подтвержденным качеством нержавеющей стали.
- ☑ Проведите анализ MTBF по вашему парку ТЭНов. Если нет данных, ориентируйтесь на средний срок службы оригинальных ТЭН-87(В) (12-18 месяцев).
- ☑ Создайте резервный запас ТЭН-87(В) на складе (минимум 1-2 единицы на каждую критичную линию оборудования).
- ☑ Разработайте и внедрите регламент ППР, включающий регулярный осмотр и, при необходимости, профилактическую замену ТЭНов.
- ☑ Обучите персонал правильной и безопасной процедуре замены ТЭНов, включая использование динамометрического ключа.
- ☑ Включите в бюджет статью расходов на качественные комплектующие и регулярное ТО, обосновывая ее через TCO и снижение рисков простоя.
- ☑ Отслеживайте и анализируйте причины отказов ТЭНов, чтобы выявлять корневые проблемы (например, качество воды, ошибки эксплуатации).
