Блок Тэн для воды

Приходит заявка: котел на 30 кВт греет еле-еле, хотя ТЭНы визуально целые. Вскрываем блок — два нагревателя из шести пробиты на корпус, вода уходит в землю через систему заземления. Знакомая картина? Разберем, как устроен блок ТЭН для воды, почему он выходит из строя и что ставить, чтобы не возвращаться через месяц.

Конструкция блока и типовые отказы

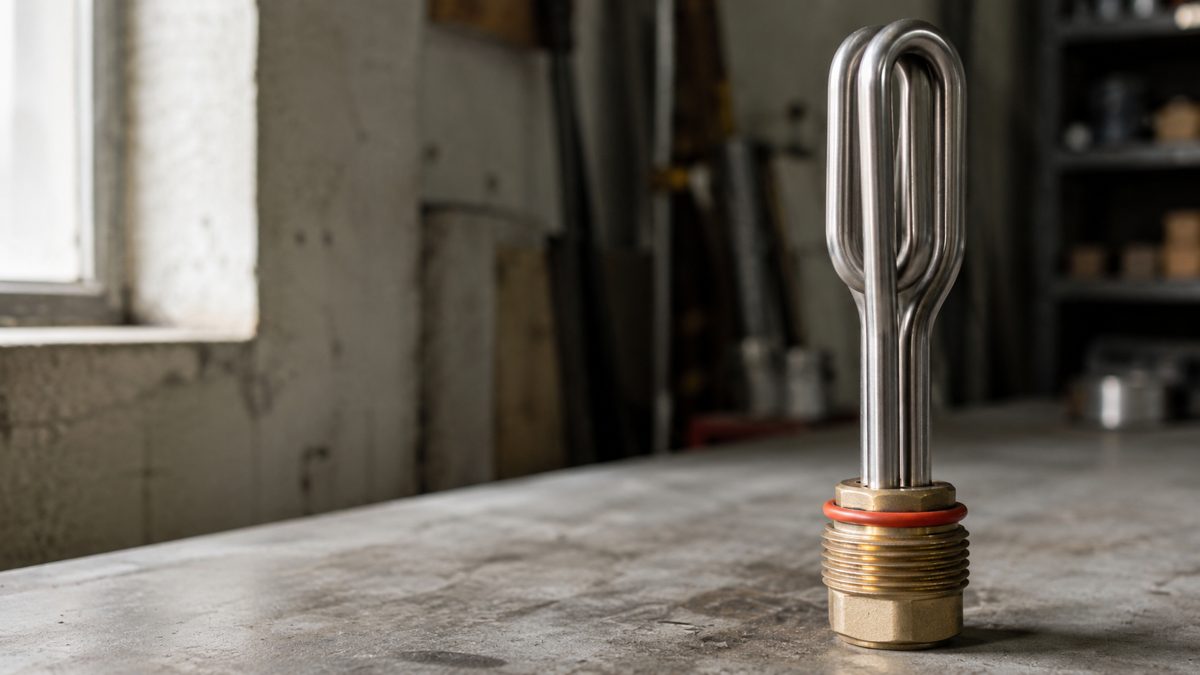

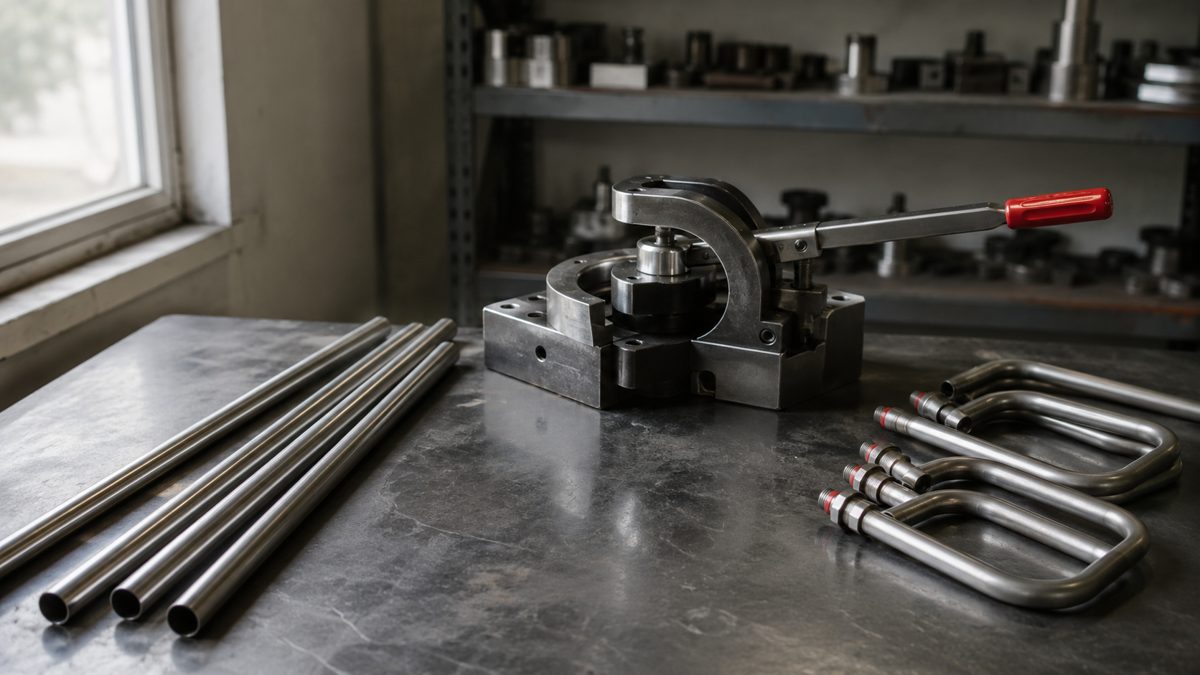

Блок ТЭН — это не просто трубка с нихромом. В промышленных водонагревателях и котлах ставят блоки из 3-12 нагревателей, завальцованных в один фланец. Материал оболочки — нержавейка AISI 304 или 316L для агрессивных сред, реже сталь с цинковым покрытием.

Типовая мощность одного ТЭНа в блоке — 2-6 кВт. Длина трубки — от 300 до 2000 мм. Диаметр — 8,5 или 11 мм. Шаг между трубками — 20-25 мм, чтобы накипь не смыкала контакты.

Основные причины отказа:

• Пробой на корпус. Из-за микротрещин в завальцовке или разрушения изоляции из периклаза. Вода с солями — отличный электролит. При сопротивлении изоляции ниже 1 МОм (согласно требованиям ПУЭ и ГОСТ) блок подлежит замене.
• Перегорание нихрома. Возникает при работе на сухую или при накипи толщиной более 3 мм. Теплоотвод ухудшается, спираль перегревается и плавится.
• Коррозия шва. Если в блоке стоит стальной фланец, а вода с высоким содержанием хлоридов, шов разъедает за 6-12 месяцев.

Как рассчитать параметры блока под существующую систему

Допустим, у вас котел на 45 кВт, стояли два блока по 22,5 кВт. Один сгорел. Можно ли поставить блок на 24 кВт? Считаем.

Формула: I_лин = P / (U_лин sqrt(3) cos φ). Для трехфазной сети 380 В: 24 000 / (380 1,73 1) ≈ 36,5 А. Автомат стоит на 40 А — проходит. Но смотрим сечение кабеля: если 4 мм² по меди, держит до 38 А (для определенных условий прокладки, согласно ПУЭ). Уже на границе. Значит, блок на 22 кВт — правильный выбор.

Важно: мощность блока ТЭН для воды считается по холодному сопротивлению. При нагреве сопротивление нихромовой спирали растет на 10-15%, ток соответственно уменьшается. Поэтому при замерах мультиметром ориентируйтесь на табличное значение плюс 5%.

Материалы и их влияние на ресурс

Нержавейка AISI 304 работает в воде до 80 °C с pH 6-8. Если температура выше или вода мягкая (pH ниже 6), коррозия ускоряется. Для пара и конденсата нужен AISI 316L с добавлением молибдена.

Стальные оцинкованные блоки дешевле, но их ресурс в открытых системах может быть значительно сокращен из-за коррозии. Причина — электрохимическая коррозия в паре с медью или латунью. Если в системе есть медные трубы, ставьте только нержавейку.

Длина трубки тоже влияет. Чем длиннее ТЭН, тем меньше удельная мощность на сантиметр — ниже риск кипения на поверхности. Для блоков мощностью свыше 4 кВт на один ТЭН рекомендуется выбирать длину, обеспечивающую удельную поверхностную мощность не более 15 Вт/см² для воды.

Особенности монтажа и замены

При замене блока ТЭН для воды проверяйте три вещи:

• Посадочное место. Диаметр фланца и количество шпилек. Стандарты — фланец 100, 150, 200 мм. Шпильки М12 или М16.
• Глубину погружения. Если новый блок длиннее старого на 50 мм, он упрется в стенку бака или соберет всю накипь со дна.
• Схему подключения. Треугольник или звезда. Для 380 В чаще звезда с нулем. Перепутаете — ток вырастет в 1,73 раза, автомат выбьет.

Перед установкой зачистите зеркало фланца от старой прокладки. Паронит или термостойкий силикон — обязательно. Затяжка шпилек — динамометрическим ключом с моментом, указанным в документации производителя котла (типовые значения 30-40 Нм для шпилек М12).

FAQ по блокам ТЭН для воды

1. Можно ли восстановить блок с пробитым ТЭНом? Нет. Замена одного нагревателя в блоке возможна только на заводе. В полевых условиях завальцовка нового ТЭНа нарушит герметичность. Проще купить новый блок.

2. Почему блок ТЭН для воды гудит при работе? Гул создает магнитное поле вокруг нихрома. Если гудит сильно — проверьте крепление фланца к баку. Подтяните гайки.

3. Как часто менять блок в системе горячего водоснабжения? Ресурс блока ТЭН сильно зависит от качества воды и режима работы. При высокой жесткости и отсутствии умягчения межремонтный интервал может сокращаться до 1-2 лет.

4. Чем отличается блок для воды от блока для масла? Удельная мощность на сантиметр трубки. Для воды — до 15 Вт/см. Для масла — до 8 Вт/см. Поставьте водяной блок в масло — перегреется за час.

5. Нужен ли УЗО на блок ТЭН для воды? Обязательно. Утечка 30 мА уже опасна. Если блок стоит в сыром помещении, ставьте УЗО на 10 мА.

Что дальше

При подборе блока запрашивайте у поставщика протокол испытаний изоляции. Сопротивление изоляции должно быть не ниже 1 МОм (ГОСТ 13216.8-91) на холодной. Если производитель не дает протокол — ищите другого. Ошибка в выборе материала или длины обойдется в простой оборудования на неделю.
