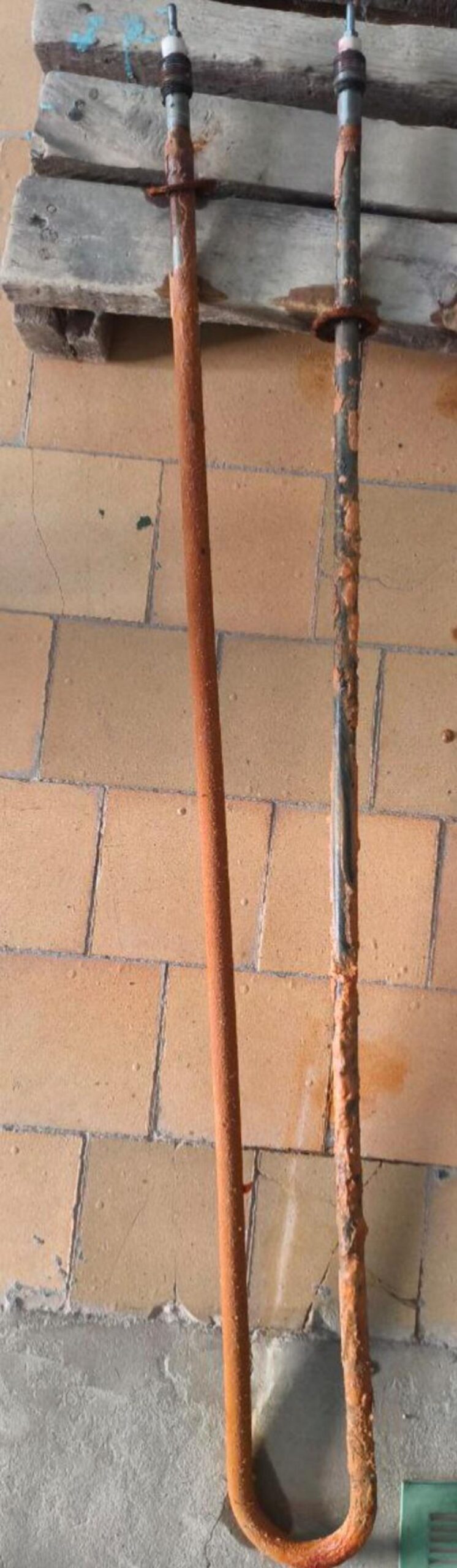

Тэн для дизкамеры КДЭ-2. ТУУ 33.1 — 31150069 — 001 — 2003. Мощность 14 квт

Обеспечение теплового режима в дезинфекционных камерах КДЭ-2: стратегический выбор ТЭН мощностью 14 кВт по ТУУ 33.1-31150069-001-2003

Трубчатые электронагреватели (ТЭНы), разработанные специально для дезинфекционных камер КДЭ-2 в соответствии с ТУУ 33.1-31150069-001-2003 и обладающие мощностью 14 кВт, являются критически важными компонентами для поддержания необходимых температурных режимов. Эти элементы обеспечивают эффективную дезинфекцию и стерилизацию различных материалов, что является основой безопасной эксплуатации в медицинских, лабораторных и промышленных учреждениях.

Ключевые аспекты применения и функциональности ТЭН для КДЭ-2

Выбор и эксплуатация ТЭНа для дезинфекционной камеры КДЭ-2 не ограничивается простой покупкой нагревательного элемента. Это стратегическое решение, влияющее на надежность оборудования, безопасность процессов, операционные затраты и соблюдение регуляторных требований. Камера КДЭ-2, с внутренним объемом около 2 м³ и возможностью обработки до 60 кг белья или 5 полуторных матрасов, является фундаментальным инструментом для обработки медицинских изделий, текстиля и других материалов, требующих глубокой дезинфекции паром или горячим воздухом. Эффективность уничтожения микроорганизмов напрямую зависит от стабильности и точности температурного режима, за который отвечает ТЭН.

Мощность и параметры электропитания: ТЭН мощностью 14 кВт выбран неслучайно. Эта величина обеспечивает высокую скорость достижения рабочей температуры, которая в дезинфекционных камерах КДЭ-2, как правило, превышает 50 °C и часто достигает значений, необходимых для стерилизации (например, 100-120 °C для паровой обработки). Такая мощность гарантирует оперативность циклов обработки, что критично для загруженных медицинских учреждений. Электропитание осуществляется от трехфазной сети 380 В ±10% с частотой 50 Гц. Это предъявляет особые требования к электроинфраструктуре объекта, включая надежность силовых кабелей, защитных устройств и распределительных щитов, способных выдерживать значительные пусковые токи и постоянную нагрузку.

Материалы и конструктивные особенности: Долговечность и коррозионная стойкость ТЭНа достигаются за счет использования высококачественной нержавеющей стали. В условиях работы с паром и конденсирующейся влагой внутри дезинфекционной камеры, выбор материала, такого как нержавеющая сталь марки 12Х18Н10Т или аналогичные сплавы, критичен для предотвращения коррозии и обеспечения длительного срока службы. Герметичная запайка концов ТЭНа исключает проникновение влаги во внутренние компоненты, предотвращая короткие замыкания и утечки тока. Параметры напряжения и мощности, а также геометрические размеры, строго соответствуют техническому заданию, что обеспечивает идеальную совместимость с конструкцией камеры КДЭ-2.

Технические требования и безопасность эксплуатации: Одним из основополагающих принципов эксплуатации ТЭНов для КДЭ-2 является их строгое использование в предназначенной среде — для нагрева воздуха и пара. Любое отклонение от этого правила может привести к перегреву, выходу из строя или аварийным ситуациям. Важность соблюдения техники безопасности при монтаже и демонтаже ТЭНа подчеркивается требованием полного отключения электропитания. Это минимизирует риски поражения электрическим током для обслуживающего персонала, а также предотвращает повреждение самого оборудования.

Регулирование мощности и надежность системы: Для точного поддержания заданных температурных режимов и обеспечения равномерности нагрева, система КДЭ-2 может использовать несколько ТЭНов, подключенных последовательно или параллельно. Это позволяет не только суммировать общую мощность до 14 кВт, но и обеспечивать ступенчатое или плавное регулирование температуры. Распределение нагрузки между несколькими элементами также повышает общую надежность системы: при выходе из строя одного ТЭНа остальные продолжают функционировать, снижая вероятность полного отказа и позволяя завершить цикл дезинфекции. Такой подход типичен для промышленных и медицинских установок, где простой оборудования недопустим.

Нормативное обеспечение: Технические условия ТУУ 33.1-31150069-001-2003 не просто набор рекомендаций, а строгий регламент, определяющий качество изготовления, размеры, мощность, используемые материалы и методики испытаний ТЭНов для КДЭ-2. Соблюдение этих ТУ гарантирует соответствие нагревателя установленным стандартам безопасности, надежности и долговечности. Для закупочных организаций и эксплуатирующих предприятий это служит ключевым индикатором качества и снижает риски при эксплуатации, а также упрощает прохождение аудитов и сертификации.

Устройство дезинфекционной камеры КДЭ-2: Камера КДЭ-2 представляет собой комплексную систему, включающую парообразователь из нержавеющей стали, систему управления с возможностью программирования циклов (температура, время обработки), а также сам рабочий объем. ТЭН в этом комплексе играет центральную роль, являясь сердцем теплового контура. Его надежная работа напрямую влияет на качество дезинфекции и общую производительность камеры.

Ниже представлена сводная таблица ключевых характеристик, обобщающая информацию, критичную для принятия решений о закупке и эксплуатации:

Понимание этих параметров позволяет руководителям подразделений, закупщикам и инженерам принимать обоснованные решения, оптимизировать процессы закупки, установки и эксплуатации, а также минимизировать риски, связанные с простоем оборудования и несоответствием санитарным нормам.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электронагреватель): Электрический нагревательный элемент, состоящий из металлической трубки, внутри которой находится нихромовая спираль (резистивный элемент), изолированная от оболочки компактированной окисью магния (MgO). Предназначен для преобразования электрической энергии в тепловую.
• КДЭ-2 (Камера Дезинфекционная Электрическая, модель 2): Специализированное оборудование для термической обработки (дезинфекции, стерилизации) материалов и изделий в медицинских, лабораторных и промышленных условиях, использующее пар и/или горячий воздух.
• ТУУ (Технические Условия Украины): Нормативно-технический документ, устанавливающий требования к продукции, процессу или услуге и являющийся частью национальной системы стандартизации. В данном случае, ТУУ 33.1-31150069-001-2003 регламентирует параметры изготовления и контроля качества конкретного ТЭНа.
• Дезинфекция: Комплекс мероприятий, направленных на уничтожение патогенных и условно-патогенных микроорганизмов на поверхностях, в помещениях, инструментах и материалах, но не обязательно спор.
• Стерилизация: Полное уничтожение всех форм микроорганизмов, включая споры, на объектах или в средах. Требует более высоких температур и/или длительной экспозиции.
• Надежность: Свойство ТЭНа сохранять работоспособность в течение заданного интервала времени или наработки. Измеряется показателями безотказности (например, среднее время наработки на отказ – MTBF).
• TCO (Total Cost of Ownership — Общая Стоимость Владения): Комплексная оценка всех прямых и косвенных затрат, связанных с владением и эксплуатацией оборудования в течение его жизненного цикла, включая закупку, установку, обслуживание, ремонт, энергию и утилизацию.
• Коррозионная стойкость: Способность материала (в данном случае нержавеющей стали) сопротивляться разрушению под воздействием агрессивных сред (пар, конденсат).

Сравнительная таблица подходов к обеспечению теплового режима в дезинфекционных камерах

При выборе стратегии по поддержанию теплового режима и обеспечению работоспособности дезинфекционных камер, руководители сталкиваются с несколькими подходами. Каждый из них имеет свои преимущества и риски, влияющие на общую стоимость владения и операционную эффективность.

Выбор ТЭНа, соответствующего ТУУ 33.1-31150069-001-2003, для дезинфекционной камеры КДЭ-2 — это инвестиция в бесперебойность критически важных процессов, снижение операционных рисков и поддержание высокого уровня санитарно-эпидемиологической безопасности. Это решение, которое напрямую влияет на репутацию учреждения, снижает вероятность дорогостоящих простоев и обеспечивает долгосрочную эффективность инвестиций. Однако для максимального извлечения выгоды из такого выбора, необходима не только правильная закупка, но и грамотная интеграция, а также продуманная стратегия эксплуатации и обслуживания, что мы рассмотрим далее.

Продвинутая практика и внедрение ТЭН для КДЭ-2: от установки до оптимизации жизненного цикла

После принятия решения о закупке ТЭНов для дезинфекционных камер КДЭ-2, соответствующих ТУУ 33.1-31150069-001-2003, ключевой задачей становится их грамотное внедрение и последующая эксплуатация. Это включает в себя не только физический монтаж, но и интеграцию в существующие производственные и обслуживающие процессы, а также постоянный мониторинг и оптимизацию.

Архитектура системы и интеграционные аспекты

Дезинфекционная камера КДЭ-2 с ТЭНом на 14 кВт является частью более широкой инфраструктуры учреждения. Для обеспечения максимальной эффективности и безопасности, важно рассмотреть ТЭН не как изолированный элемент, а как компонент комплексной системы. Архитектура взаимодействия включает:

• Электропитающая система: Трехфазное подключение 380 В, 50 Гц требует выделенной линии, соответствующей номинальной мощности 14 кВт. Важно обеспечить стабильность напряжения (±10%) и защиту от перегрузок и коротких замыканий с помощью автоматических выключателей и УЗО (Устройство защитного отключения), рассчитанных на промышленные нагрузки.
• Система управления камерой: Современные КДЭ-2 оснащаются программируемыми контроллерами, которые регулируют подачу питания на ТЭНы для достижения и поддержания заданной температуры. Интеграция ТЭНа с контроллером должна обеспечивать быстрый отклик на команды, а также защиту от перегрева (например, термореле).
• Система парогенерации: В камерах КДЭ-2 используется парогенератор из нержавеющей стали. ТЭН может непосредственно нагревать воду для парообразования или воздух в рабочей камере. Точная работа ТЭНа критична для поддержания оптимального уровня влажности и температуры пара.
• Мониторинг и автоматизация: Для крупных объектов целесообразно интегрировать КДЭ-2 в общую систему диспетчеризации здания (BMS — Building Management System) или систему управления технологическими процессами (SCADA — Supervisory Control and Data Acquisition). Это позволяет в реальном времени отслеживать температуру, давление, энергопотребление ТЭНа, фиксировать рабочие циклы и получать уведомления об отклонениях. Такая интеграция значительно повышает прозрачность операций и позволяет оперативно реагировать на инциденты.

Пошаговая реализация и контроль качества

Внедрение ТЭНов для КДЭ-2 требует системного подхода, разделенного на этапы. Это позволяет контролировать процесс, распределять ответственность и обеспечивать соответствие стандартам.

1. Этап 1: Планирование и закупка
   • Роли: Руководитель отдела закупок, главный инженер, специалист по метрологии.
   • Артефакты: Техническое задание (ТЗ) на ТЭНы (с обязательным указанием ТУУ 33.1-31150069-001-2003), договор поставки с указанием гарантийных обязательств, сертификаты соответствия от производителя.
   • Контроль качества: Проверка документации на соответствие ТУУ, инспекция физических параметров ТЭН при приемке (длина, диаметр, отсутствие механических повреждений).
2. Этап 2: Монтаж и подключение
   • Роли: Инженер-электрик, механик по оборудованию, специалист по технике безопасности.
   • Артефакты: Схема электроподключения камеры КДЭ-2, инструкция по монтажу ТЭНа, журнал инструктажа по ТБ.
   • Контроль качества:
     • Визуальный осмотр перед установкой (целостность изоляции, герметичность контактов).
     • Измерение сопротивления изоляции (между токоведущими частями и корпусом) мегомметром. Нормативное значение для нового ТЭНа должно быть не менее 0,5 МОм.
     • Проверка правильности подключения к трехфазной сети, фазировки.
     • Отсутствие напряжения на корпусе при включении.
3. Этап 3: Пусконаладка и тестирование
   • Роли: Инженер КИПиА (Контрольно-измерительные приборы и автоматика), оператор дезинфекционной камеры.
   • Артефакты: Протокол пусконаладочных работ, тестовые циклы дезинфекции, акт ввода в эксплуатацию.
   • Контроль качества:
     • Измерение фактической потребляемой мощности ТЭНа в разных режимах.
     • Калибровка температурных датчиков камеры.
     • Проведение нескольких тестовых циклов с регистрацией температурных кривых внутри камеры и проверкой равномерности нагрева.
     • Оценка времени выхода на рабочий режим.
4. Этап 4: Эксплуатация и техническое обслуживание (ТО)
   • Роли: Операторы камеры, техники по ТО, руководитель службы эксплуатации.
   • Артефакты: Журнал учета рабочих циклов, график планово-предупредительных ремонтов (ППР), складской запас ЗИП (Запасные части, инструменты, принадлежности) для ТЭН.
   • Контроль качества:
     • Регулярный визуальный осмотр ТЭН на предмет накипи, коррозии, деформаций.
     • Периодическое измерение сопротивления изоляции (например, раз в полгода).
     • Мониторинг энергопотребления – аномальные скачки могут указывать на проблемы.
     • Оценка MTBF (Mean Time Between Failures) для анализа надежности и планирования замены.

Кейсы/паттерны использования ТЭН для КДЭ-2

Рассмотрим, как различные типы организаций подходят к эксплуатации ТЭН для КДЭ-2, оптимизируя процессы в соответствии со своими потребностями и ресурсами.

Кейс 1: Крупный региональный госпиталь (Enterprise Hospital)

В условиях интенсивной эксплуатации, где КДЭ-2 работает практически круглосуточно, основной акцент делается на надежность, скорость обслуживания и соответствие регуляторным требованиям. Госпиталь внедряет:

• Избыточность (резервирование): Наличие не менее 1-2 запасных ТЭН на складе. В идеале – наличие резервной дезинфекционной камеры.
• Проактивное обслуживание: Жесткий график ППР (планово-предупредительных ремонтов) с ежеквартальной проверкой сопротивления изоляции, состояния контактов и корпуса ТЭНа. Замена ТЭН производится не по факту поломки, а по достижении определенного количества рабочих циклов или наработки (например, каждые 2000 часов).
• Автоматизированный мониторинг: Камеры КДЭ-2 интегрированы в централизованную BMS госпиталя. Датчики температуры и мощности ТЭНа передают данные в режиме реального времени. При превышении заданных порогов (например, замедление нагрева) система автоматически генерирует заявку на обслуживание.
• Аудит и валидация: Ежегодная валидация процессов дезинфекции и стерилизации, включая проверку работоспособности ТЭНа и его соответствие ТУУ, что является частью аккредитации медицинского учреждения.

Кейс 2: Небольшая частная клиника или лаборатория (SMB/Regulated)

Для небольших учреждений с ограниченным бюджетом и менее интенсивной загрузкой акцент смещается на оптимизацию TCO и простоту эксплуатации.

• Оптимальный запас ЗИП: Наличие одного запасного ТЭН. Закупка производится у проверенного поставщика, гарантирующего соответствие ТУУ.
• Обслуживание по состоянию: Визуальный осмотр ТЭН производится операторами камеры ежедневно. Измерение сопротивления изоляции – ежегодно. Замена ТЭН происходит при явных признаках износа или выхода из строя.
• Документация: Строгое ведение журнала эксплуатации и ремонтов, фиксация каждого цикла дезинфекции. Это позволяет отслеживать наработку ТЭН и планировать замену.
• Обучение персонала: Операторы обучены базовым правилам безопасности при работе с электрооборудованием и простым методам диагностики (например, по индикации на панели управления камеры).

Кейс 3: Производственное предприятие (например, фармацевтика, пищевая промышленность)

В регулируемых отраслях, где стерильность критична для качества продукта, к работе ТЭН предъявляются повышенные требования к точности, валидации и прослеживаемости.

• Квалификация поставщика: Поставщик ТЭН проходит строгую квалификацию, включая аудит производства и систем менеджмента качества (например, ISO 9001).
• Расширенное тестирование: Каждый ТЭН, помимо заводских испытаний, может проходить входной контроль и дополнительное тестирование на предприятии для подтверждения характеристик.
• Прецизионный контроль: Использование продвинутых ПИД-регуляторов (Пропорционально-интегрально-дифференциальных) для управления ТЭН, обеспечивающих максимальную точность поддержания температуры с минимальными отклонениями.
• Прослеживаемость: Каждый ТЭН имеет уникальный идентификатор, связанный с партией производства, материалами и результатами испытаний. Это критично для соответствия требованиям GxP (Good Practice Guidelines).
• Анализ корневых причин: В случае выхода ТЭН из строя, проводится детальный анализ корневых причин (Root Cause Analysis) для предотвращения повторных инцидентов, с документированием всех шагов и выводов.
