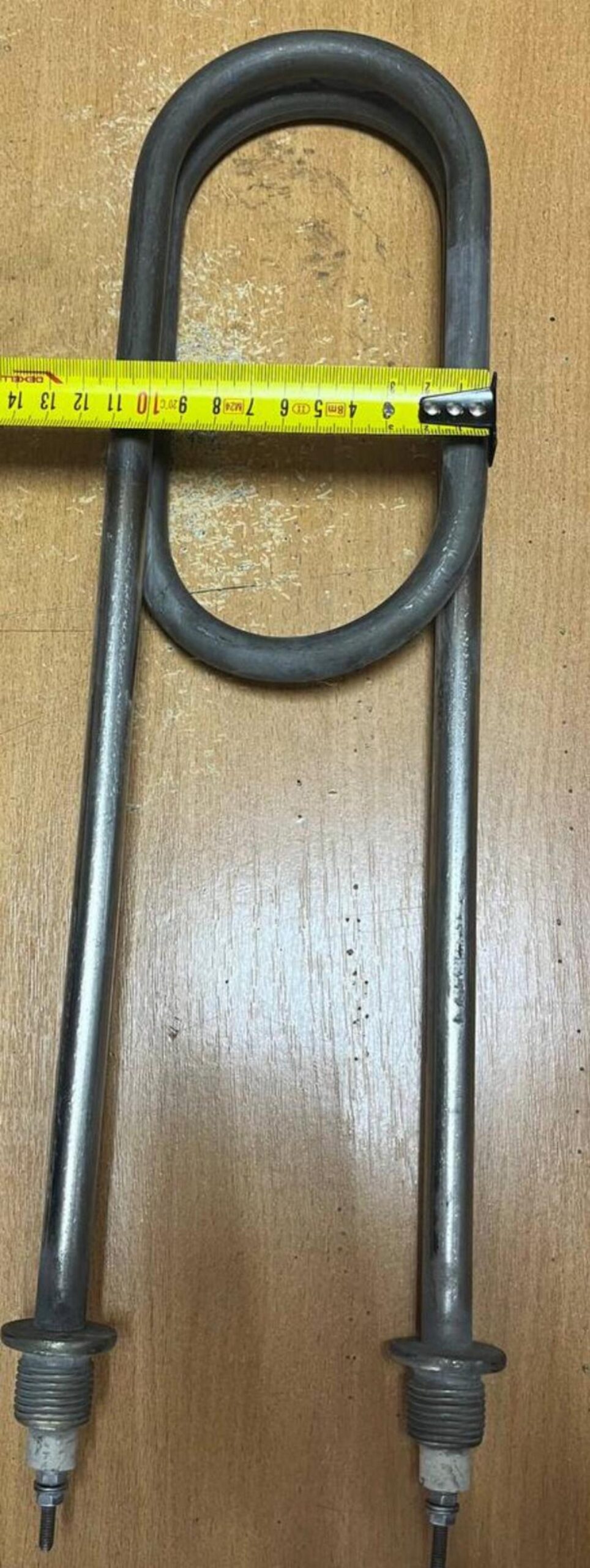

Тэны для печи порошковой окраски. материал нержавейка напряжение 220В квт 1,5 диаметр трубки 13мм

Технологический Выбор ТЭНов для Печей Порошковой Окраски: Основы и Критерии

Для руководителей производственных предприятий, инженеров-технологов и специалистов по закупкам выбор оптимальных трубчатых электронагревателей (ТЭНов) для печей порошковой окраски является критически важным аспектом, напрямую влияющим на качество продукции, энергоэффективность и общую операционную рентабельность. В данном материале мы сфокусируемся на ТЭНах, изготовленных из нержавеющей стали, работающих от сети 220 В, мощностью 1,5 кВт и диаметром трубки 13 мм, как наиболее распространенном и сбалансированном решении для широкого спектра промышленных задач.

Ключевые Технические Параметры и Их Влияние на Производство

Эффективность и долговечность нагревательных элементов определяются их конструктивными и материальными характеристиками. Рассмотрим ключевые параметры:

Материал Трубки: Нержавеющая Сталь (AISI 304) как Стандарт Производства

Выбор нержавеющей стали марки AISI 304 (российский аналог 12Х18н9) для оболочки ТЭНа обусловлен её превосходными эксплуатационными характеристиками в условиях печей порошковой окраски. Эта сталь относится к аустенитному классу, обладает высокой коррозионной стойкостью к окислению при высоких температурах и устойчива к агрессивным химическим соединениям, присутствующим в среде нагрева.

• Устойчивость к химическим средам: Пары растворителей, остатки порошковой краски и другие химические агенты, выделяющиеся в процессе полимеризации, могут быть агрессивны к менее стойким металлам. Нержавеющая сталь минимизирует риск химической коррозии и разрушения оболочки.
• Долговечность при термоциклировании: Печи порошковой окраски работают в режиме циклического нагрева и охлаждения. AISI 304 хорошо переносит такие нагрузки, сохраняя структурную целостность и предотвращая образование микротрещин, которые могут привести к выходу ТЭНа из строя.
• Не нагреваемая зона: Некоторые модификации ТЭНов включают специальные «холодные» зоны (например, 100 мм), предназначенные для крепления. Это обеспечивает безопасное размещение элемента, предотвращая перегрев монтажных узлов и продлевая срок службы всей системы.

Напряжение 220 В: Оптимизация Подключения и Энергопотребления

Напряжение 220 В является преобладающим стандартом для большинства промышленных и бытовых нагревательных установок в России и ряде других стран. Это обеспечивает простоту подключения и эксплуатации:

• Универсальность: Совместимость со стандартными однофазными электросетями, что позволяет избежать сложной и дорогостоящей модернизации инфраструктуры.
• Безопасность: При правильном проектировании и монтаже, системы на 220 В обеспечивают высокий уровень электробезопасности.
• Применимость: Для печей средней и малой производительности, где общая мощность не превышает 10 кВт, использование ТЭНов на 220 В является оптимальным решением. В случае более мощных промышленных комплексов (свыше 10 кВт) целесообразнее рассматривать трехфазные системы (380 В) для снижения токовой нагрузки и балансировки фаз.

Мощность 1,5 кВт: Расчет Эффективности и Экономии

Мощность 1,5 кВт на один ТЭН позволяет гибко масштабировать нагревательную систему. Для точного расчета необходимой мощности используется эмпирическое правило: для эффективного нагрева 1 кубического метра воздуха до требуемой температуры (обычно 180-220 °C для полимеризации) требуется от 4 до 5 кВт установленной мощности.

Пример расчета: Для камеры объемом 0,3–0,4 м³ достаточно одного ТЭНа мощностью 1,5 кВт. Если камера имеет объем 1,2 м³, потребуется, например, четыре ТЭНа по 1,5 кВт, что составит общую мощность 6 кВт. Такой подход позволяет:

• Точно дозировать энергию: Включение/выключение отдельных групп ТЭНов для поддержания заданной температуры с минимальными колебаниями.
• Обеспечить равномерность нагрева: Распределение нескольких ТЭНов по объему камеры гарантирует однородный температурный профиль, что критично для качества полимеризации.
• Снизить эксплуатационные расходы: Оптимальный подбор мощности позволяет избежать перерасхода электроэнергии и избыточных нагрузок на сеть.

Диаметр Трубки 13 мм: Оптимальный Баланс

Диаметр трубки 13 мм является наиболее распространенным и сбалансированным решением для ТЭНов, предназначенных для нагрева воздуха. Он обеспечивает:

• Эффективный теплообмен: Достаточная площадь поверхности для передачи тепловой энергии в окружающую среду (воздух).
• Механическая прочность: При длине элемента до 1600 мм трубка диаметром 13 мм обладает необходимой жесткостью, что предотвращает провисание и деформацию при высоких температурах.
• Универсальность монтажа: Совместимость со стандартными креплениями, штуцерами и фланцами, что упрощает проектирование и замену.

Сравнительная Таблица: Подходы к Выбору Нагревательных Элементов

Выбор ТЭНов следует рассматривать не только с позиции начальной стоимости, но и с учетом долгосрочной перспективы, включая эксплуатационные расходы, надежность и влияние на качество конечной продукции.

Понимание базовых параметров и их стратегического значения позволяет принять обоснованное решение на этапе проектирования или модернизации. Однако для достижения максимальной эффективности и надежности необходимо углубленное рассмотрение процессов внедрения, тонкой настройки и управления нагревательными системами, что станет предметом следующей части нашего обзора.

Продвинутые Стратегии Внедрения и Эксплуатации Нагревательных Систем

После выбора ТЭНов, соответствующих базовым техническим критериям, следующим этапом является их интеграция в производственный процесс с целью максимизации операционной эффективности и минимизации рисков. Эта часть фокусируется на архитектуре систем, пошаговой реализации проекта и практических кейсах, демонстрирующих экономическую выгоду.

Архитектурные Решения и Системы Управления Температурными Режимами

Эффективность нагревательной системы печи порошковой окраски определяется не только качеством ТЭНов, но и продуманностью её архитектуры и системы управления.

1. Многозонное регулирование температуры: Вместо одного общего терморегулятора целесообразно использовать систему многозонного контроля. Каждая зона (например, верхняя, средняя, нижняя часть камеры) оснащается собственными датчиками температуры (термопары К-типа, ТХА) и управляющими контроллерами (например, ПИД-регуляторами – пропорционально-интегрально-дифференциальными). Это обеспечивает высокую точность поддержания заданного температурного профиля в каждой части камеры, предотвращая локальный перегрев или недогрев деталей.
2. Системы активного обдува воздуха: ТЭНы мощностью 1,5 кВт предназначены для работы в условиях активного обдува. Отсутствие или недостаточный обдув приводит к перегреву поверхности ТЭНа, снижению его ресурса и нестабильности температуры в камере. Рекомендуется использовать высокотемпературные центробежные или осевые вентиляторы, способные обеспечить скорость воздушного потока не менее 2-3 м/с вдоль нагревательных элементов. Это критично для равномерного распределения тепла и снижения поверхностной плотности мощности на ТЭНе.
3. Энергетический мониторинг: Интеграция систем учета электроэнергии на уровне каждой печи или даже группы ТЭНов позволяет в реальном времени отслеживать потребление. Анализ этих данных помогает выявлять пиковые нагрузки, оптимизировать графики работы, обнаруживать аномалии в энергопотреблении (что может указывать на неисправности или потери тепла) и рассчитывать себестоимость единицы продукции с учетом энергозатрат. Применение умных реле с функцией мониторинга мощности (например, на базе Zigbee или Modbus) делает этот процесс автоматизированным.
4. Системы безопасности и аварийной защиты: Включают термостаты аварийного отключения, защиту от перегрева (сброс при превышении критической температуры), датчики открытия дверей камеры (для автоматического отключения нагрева) и систему пожаротушения. Это минимизирует риски производственных инцидентов и защищает оборудование и персонал.

Пошаговая Реализация Проекта: От Проектирования до Планового Обслуживания

Внедрение или модернизация системы нагрева на базе ТЭНов 220В, 1.5кВт требует систематизированного подхода, который можно разделить на следующие этапы:

1. Этап 1: Аудит и Проектирование (1-2 недели)
   • Задача: Оценка текущей системы (если есть), определение потребностей, разработка технического задания.
   • Роли: Инженер-технолог, главный энергетик, инженер-проектировщик.
   • Артефакты: Техническое задание, расчет объема камеры, требуемой мощности (исходя из формулы 4-5 кВт/м³), схема размещения ТЭНов, выбор контроллеров и вентиляторов. Уточнение форм (U-образные, прямые) и длин ТЭНов для обеспечения оптимального покрытия нагреваемой зоны.
   • Контроль качества: Согласование ТЗ с производственным отделом, утверждение проектной документации.
2. Этап 2: Закупка и Подготовка (2-4 недели)
   • Задача: Выбор поставщиков, закупка ТЭНов и сопутствующего оборудования.
   • Роли: Отдел закупок, инженер-технолог.
   • Артефакты: Контракты на поставку, спецификации оборудования. Приоритет отдается производителям, предоставляющим сертификаты качества на нержавеющую сталь (например, паспорт на металл AISI 304), гарантии на продукцию и техническую поддержку.
   • Контроль качества: Входной контроль поставляемого оборудования на соответствие спецификациям, проверка сертификатов.
3. Этап 3: Монтаж и Подключение (1-2 недели)
   • Задача: Установка ТЭНов, вентиляторов, датчиков, подключение к электросети и системе управления.
   • Роли: Монтажная бригада, электрик, специалист по АСУ ТП (автоматизированным системам управления технологическими процессами).
   • Артефакты: Акт монтажа, протоколы электроизмерений (сопротивление изоляции, заземление), схема подключения. Особое внимание уделяется герметичности фланцевых соединений и надежности контактной группы (шпильки М4/М5).
   • Контроль качества: Проверка корректности монтажа, надежности креплений, отсутствия коротких замыканий, правильности подключения термопар.
4. Этап 4: Пусконаладочные Работы и Калибровка (0.5-1 неделя)
   • Задача: Тестовые запуски, настройка ПИД-регуляторов, калибровка датчиков температуры, проверка равномерности нагрева по объему камеры.
   • Роли: Инженер-наладчик, специалист по АСУ ТП, технолог.
   • Артефакты: Протоколы пусконаладочных работ, карта температурного поля камеры (рекомендуется с 9-15 точками измерения), отчет о калибровке датчиков.
   • Контроль качества: Достижение заданных температурных режимов с минимальными отклонениями, стабильность температурного поля.
5. Этап 5: Эксплуатация и Обслуживание (постоянно)
   • Задача: Регулярный мониторинг состояния системы, плановое техническое обслуживание (ТО), оперативное устранение неисправностей.
   • Роли: Обслуживающий персонал, главный механик, главный энергетик.
   • Артефакты: Журналы ТО, карты износа, отчеты по энергопотреблению. Рекомендуется проверять контактные группы (подтяжка шпилек) каждые 3-6 месяцев, состояние оболочки ТЭНов – ежегодно.
   • Контроль качества: Поддержание заданных параметров работы, минимизация внеплановых простоев, оптимизация OpEx.

Экономический Эффект и Расчёт Возврата Инвестиций (ROI)

Инвестиции в качественные ТЭНы и продуманную систему нагрева приносят измеримую экономическую выгоду:

1. Снижение энергопотребления: Оптимальная мощность, равномерный нагрев и эффективные системы управления позволяют сократить потребление электроэнергии на 10-25% по сравнению с устаревшими или некорректно спроектированными системами.

2. Увеличение срока службы оборудования: Нержавеющая сталь и правильная эксплуатация продлевают ресурс ТЭНов до 7000-10000 часов, что в 2-3 раза больше, чем у бюджетных аналогов, снижая затраты на замену и ремонты.

3. Минимизация брака продукции: Стабильный и равномерный нагрев исключает дефекты полимеризации, такие как «шагрень», недополимеризация или пережог покрытия, что снижает процент брака до 0.5-1% (против 3-5% при нестабильном нагреве).

4. Сокращение времени простоев: Надежные компоненты и превентивное обслуживание уменьшают количество незапланированных остановок оборудования, увеличивая коэффициент использования оборудования (OEE – Overall Equipment Effectiveness).

Пример расчета ROI:

Предположим, модернизация системы нагрева (замена 10 ТЭНов по 1,5 кВт) обошлась в 150 000 рублей (CAPEX). Ежегодная экономия составила:

• Снижение энергопотребления: 20 000 рублей/год
• Сокращение затрат на замену ТЭНов: 30 000 рублей/год
• Снижение брака (экономия на перекраске/утилизации): 25 000 рублей/год

Общая ежегодная экономия: 20 000 + 30 000 + 25 000 = 75 000 рублей.

ROI = (Ежегодная экономия / CAPEX) * 100%

ROI = (75 000 / 150 000) * 100% = 50% в год. Срок окупаемости (Payback Period) составит 150 000 / 75 000 = 2 года.

Кейсы Применения и Практические Сценарии Оптимизации

Рассмотрим, как различные предприятия используют ТЭНы 220В, 1.5кВт:

1. Кейс 1: Небольшое Производство (SMB) – Автосервис по порошковой окраске дисков
   • Исходная ситуация: Используется печь объемом 1,5 м³ с 8 ТЭНами по 1,0 кВт, материал — углеродистая сталь. Частые выходы из строя ТЭНов (раз в 6-9 месяцев), нестабильная температура, что приводило к браку 5-7% дисков.
   • Решение: Модернизация печи путем установки 6 ТЭНов из нержавеющей стали AISI 304, 220В, 1,5 кВт (общая мощность 9 кВт), оснащенных одним ПИД-регулятором и усиленным вентилятором.
   • Результат: Увеличение срока службы ТЭНов до 2,5 лет, снижение брака до 1%, сокращение времени полимеризации на 10 минут за счет стабильного нагрева. Окупаемость инвестиций — 1,8 года.
2. Кейс 2: Крупное Промышленное Предприятие – Линия по окраске металлоконструкций
   • Исходная ситуация: Конвейерная печь объемом 10 м³ с несколькими секциями, использующая 40 ТЭНов по 1,5 кВт. Проблема заключалась в неравномерности температуры между секциями и высоким энергопотреблением.
   • Решение: Внедрение многозонного контроля температуры (отдельный ПИД-регулятор и датчики на каждые 4 ТЭНа), установка системы мониторинга энергопотребления Modbus-совместимыми счетчиками.
   • Результат: Снижение разброса температур до +/- 2 °C (ранее до +/- 10 °C), сокращение энергопотребления на 18% за счет оптимизации режимов работы и более точного управления. Увеличение общей производительности линии на 5% из-за уменьшения перенастроек.
