Тэн патронного типа диаметром 6 мм, Длина 4 Мощность 0.1 Напряжение 48
Тэн патронного типа диаметром 6 мм, Длина 4
Мощность 0.1
Напряжение 48

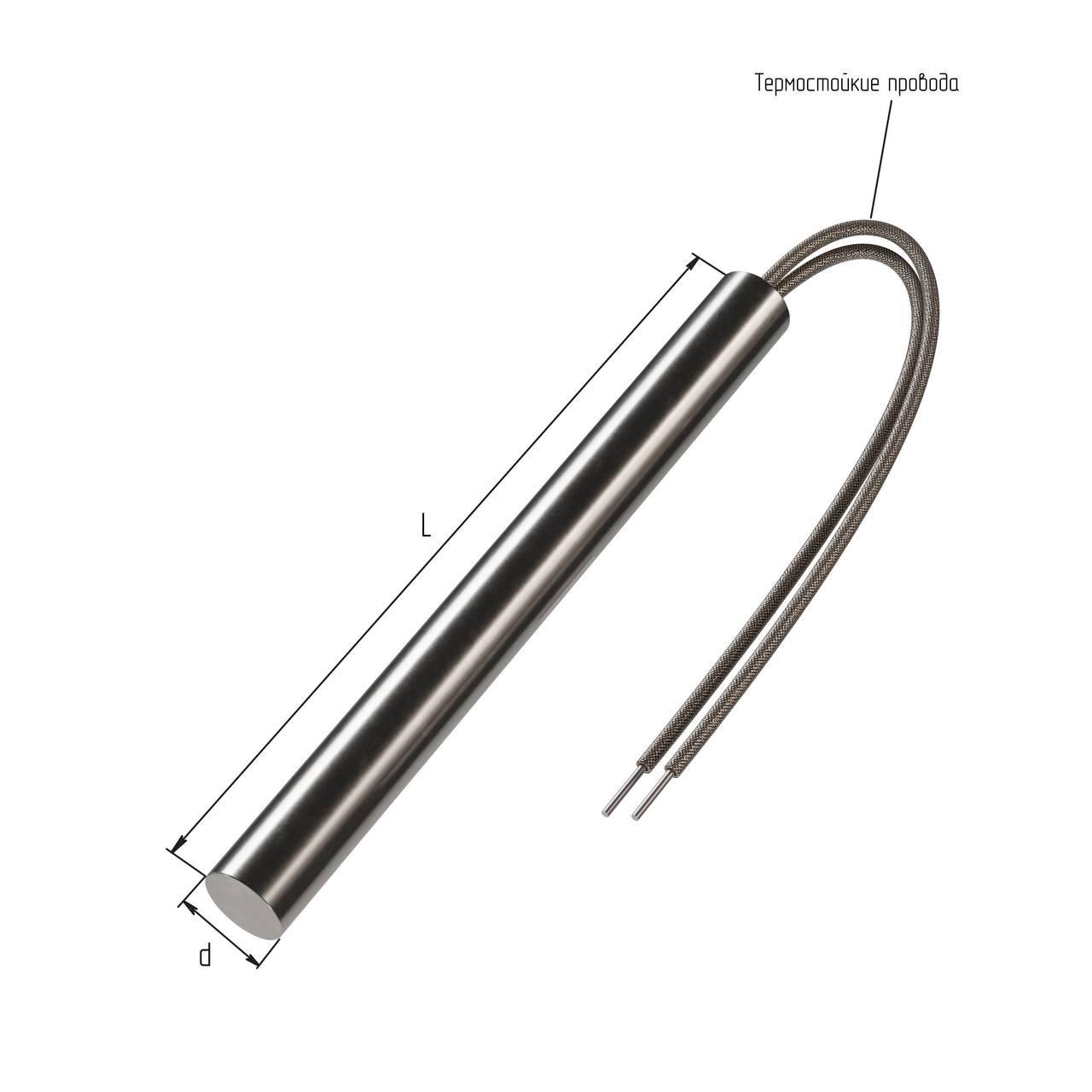

Конструкция и принцип работы патронного ТЭНа
Патронный ТЭН (также известный как пальчиковый или трубчатый нагреватель) представляет собой высокотемпературный элемент цилиндрической формы, который устанавливается в отверстия пресс-форм, матриц или других металлических деталей большой массы для локального обогрева.
Основные компоненты
- Металлическая оболочка: Трубка диаметром 6 мм, изготовленная из нержавеющей стали (AISI 304, 321 или 316), углеродистой стали или меди, защищающая устройство от коррозии и механических повреждений.
- Нихромовая спираль: Нагревательный элемент, изготовленный из сплава никеля и хрома, с высоким сопротивлением и способный выдерживать температуры до 1200°C.
- Диэлектрик и теплопровод: Оксид магния (MgO), обеспечивающий изоляцию и высокую теплопроводность.
- Выводы: Термостойкие провода (длиной 20–300 мм), иногда с керамическими втулками.
Рабочий принцип
Электрический ток, протекающий через нагревательную спираль, разогревает её до 600–1200°C. Тепло передается через MgO и оболочку к окружающим металлическим деталям. Плотность мощности для таких ТЭНов составляет 10–25 Вт/см², что способствует быстрому нагреву твердых тел.
Для ТЭНа 6×400 мм при 100 Вт и 48 В расчет удельного сопротивления спирали можно выполнить следующим образом:
Сопротивление R = U²/P = 48²/100 ≈ 23 Ом. Это значение является стандартным для нихрома длиной около 10–15 м.
Технические характеристики и вариации
Диаметр 6 мм является одним из самых малых, поэтому подходит для узких каналов в пресс-формах. Длина 400 мм выходит за типовые складские размеры, что позволяет изготавливать такие ТЭНы на заказ.
| Параметр | Значение для запроса | Типовые диапазоны |
|---|---|---|
| Диаметр | 6 мм | 6–6,5; 8; 10; 12,5; 16; 20 мм |
| Длина нагреваемой зоны | 400 мм | 40–250 мм (склад); до 6000 мм (заказ) |
| Мощность | 100 Вт (0,1 кВт) | 80–1250 Вт; для 6 мм часто 80–250 Вт |
| Напряжение | 48 В | 12; 24; 48; 110; 220–230; 380 В |
| Макс. температура | До 600–1200°C | 600°C (оболочка); 1200°C (спираль) |
| Плотность мощности | ~2–5 Вт/см² (низкая для длинных) | 10–25 Вт/см² (стандарт) |
| Провода | ~200–300 мм | Термостойкие, гибкие |
| Материалы | Нерж. сталь, нихром, MgO | AISI 304/321/316; титан (спец.заказ) |
Применения в промышленности и интересные кейсы
Патронные ТЭНы диаметром 6 мм находят широкое применение в локальном нагреве в пресс-формах, где необходим равномерный обогрев узких каналов. Ниже перечислены конкретные примеры их использования:
- Литьевые машины и термопластавтомат: Нагрев матриц для пластиковых изделий под давлением, что включает в себя циклы впрыска, затвердевания и выталкивания.
- Экструзионные линии: Применяются для локального нагрева головок, используемых при производстве пластиковых профилей.
- Стерилизационное оборудование: Использование в камерах дезинфекции и моек с применением нержавеющей стали для защиты от коррозии.
- Грануляторы и пресса горячего тиснения: Применение длинных ТЭНов для равномерного нагрева протяженных участков.
- Специфика 48 В: Низковольтные системы могут использоваться в лабораторных установках и в зонах с повышенным риском.
Таким образом, ТЭНы с заданными характеристиками находят свое использование в самых различных областях, что делает их важными элементами в современном производстве и исследованиях. Теперь перейдем к вопросам монтажа и эксплуатации такого оборудования, а также обсудим меры безопасности при его использовании.
Монтаж, эксплуатация и меры безопасности
При установке и эксплуатации патронного ТЭНа диаметром 6 мм, длиной 400 мм и мощностью 100 Вт необходимо придерживаться определенных рекомендаций для обеспечения надежной работы устройства, а также его долговечности.
Пошаговая инструкция по установке
- Подготовка отверстия: Оно должно иметь диаметр 6,05–6,1 мм и глубину 400 мм (+ 10 мм на вывод). Важно тщательно очистить отверстие от заусенцев и загрязнений, чтобы избежать повреждения изоляции.
- Вставка: Используйте термопасту с хорошей теплопроводностью (>5 Вт/м·К) для обеспечения плотного контакта. Зазор между ТЭНом и стенками отверстия должен составлять не более 0,05 мм.
- Фиксация: Закрепите ТЭН с помощью резьбового штуцера, фланца или горячеклеевого соединения, в зависимости от требуемой устойчивости.
- Подключение: Присоедините ТЭН к блоку управления, используя тиристорный регулятор температуры и термопару типа K. Для устройства на 48 В необходимо убедиться в наличии источника питания с защитой от короткого замыкания.
- Проверка: После установки визуально проверьте отсутствие вмятин и повреждений, измерьте диаметр (допустимое отклонение ±0,05 мм), сопротивление (примерно 23 Ом) и изоляцию (>100 МОм при 500 В).
Необходимые инструменты
- Калибр для измерений
- Мультиметр для проверки сопротивления и изоляции
- Термопаста для улучшения теплопередачи
- Пресс для утрамбовки MgO при необходимости ремонта
Меры безопасности
- Максимальная нагрузка: Не превышайте 80–100% от номинального значения мощности для увеличения срока службы устройства.
- Температурный контроль: Температура оболочки должна оставаться ниже 600°C; рекомендуется установка термопары для мониторинга.
- Охлаждение: Обеспечьте естественное охлаждение через контактируемые детали, чтобы избежать перегрева.
- Типичные поломки: Будьте внимательны к перегреву (выявляется по треску спирали) и пробоям изоляции из-за влаги. Срок службы устройства составляет от 5000 до 10 000 часов.
Производство, цены и поставщики
На рынке существуют различные производители, специализирующиеся на выпуске патронных ТЭНов. В России такими компаниями являются ПромНагрев, Полимернагрев, Марион и Тондис. Изготавливаются ТЭНы по индивидуальным чертежам с последующей доставкой по всей территории РФ, включая отдаленные регионы.
Ценовые категории
Стоимость ТЭНов зависит от их характеристик и типа производства. Для стандартных моделей на 100 В при напряжении 220 В цены варьируются от 500 до 2000 рублей. Заказные модели, такие как 48 В и длиной 400 мм, могут стоить от 3000 рублей и выше.
Кастомизация продукции
Производители предлагают различные варианты модификаций, включая добавление термопар, фланцев, а также использование титановых оболочек для работы в агрессивных средах. Это позволяет адаптировать ТЭН под специфические условия эксплуатации.
Преимущества и недостатки
Патронные ТЭНы с заданными характеристиками имеют свои достоинства и недостатки, которые стоит учитывать при выборе оборудования:
Преимущества
- Высокая плотность нагрева: Позволяет быстро достигать заданной температуры в ограниченных зонах.
- Точность контроля температуры: Обеспечивает ±5°C с использованием регуляторов.
- Долговечность: Хорошо справляются с экстремальными условиями работы.
Недостатки
- Трудоемкий монтаж: Установка требует высокой точности и аккуратности.
- Низкая мощность на единицу длины: Для 400 мм может потребоваться специальное внимание к распределению тепла.
- Чувствительность к загрязнениям: Отклонения от нормы могут значительно повлиять на работу устройства.
Интересные факты и тенденции
Несмотря на высокую популярность ТЭНов, существуют интересные факты о их развитии и применении:
- Эволюция материалов: С 2001 года наблюдается переход на более современные европейские материалы, такие как GC-cart, для улучшения качества и надежности.
- Инновационные разработки: появились высокомощные версии до 100 кВт с интеграцией термопар для IoT-мониторинга, что способствует автоматизации процесса.
- Экологический аспект: Низкое потребление энергоресурсов в 100 Вт способствует замене традиционных газовых нагревателей на более безопасные электрические решения.
Перспективы и выводы
Современные патронные ТЭНы открывают новые горизонты для разработки новых технологий в области нагрева различных материалов и процессов. Совершенствование конструкций и использование передовых материалов позволит расширить область их применения, делая их более доступными и эффективными для производителей в различных отраслях.
