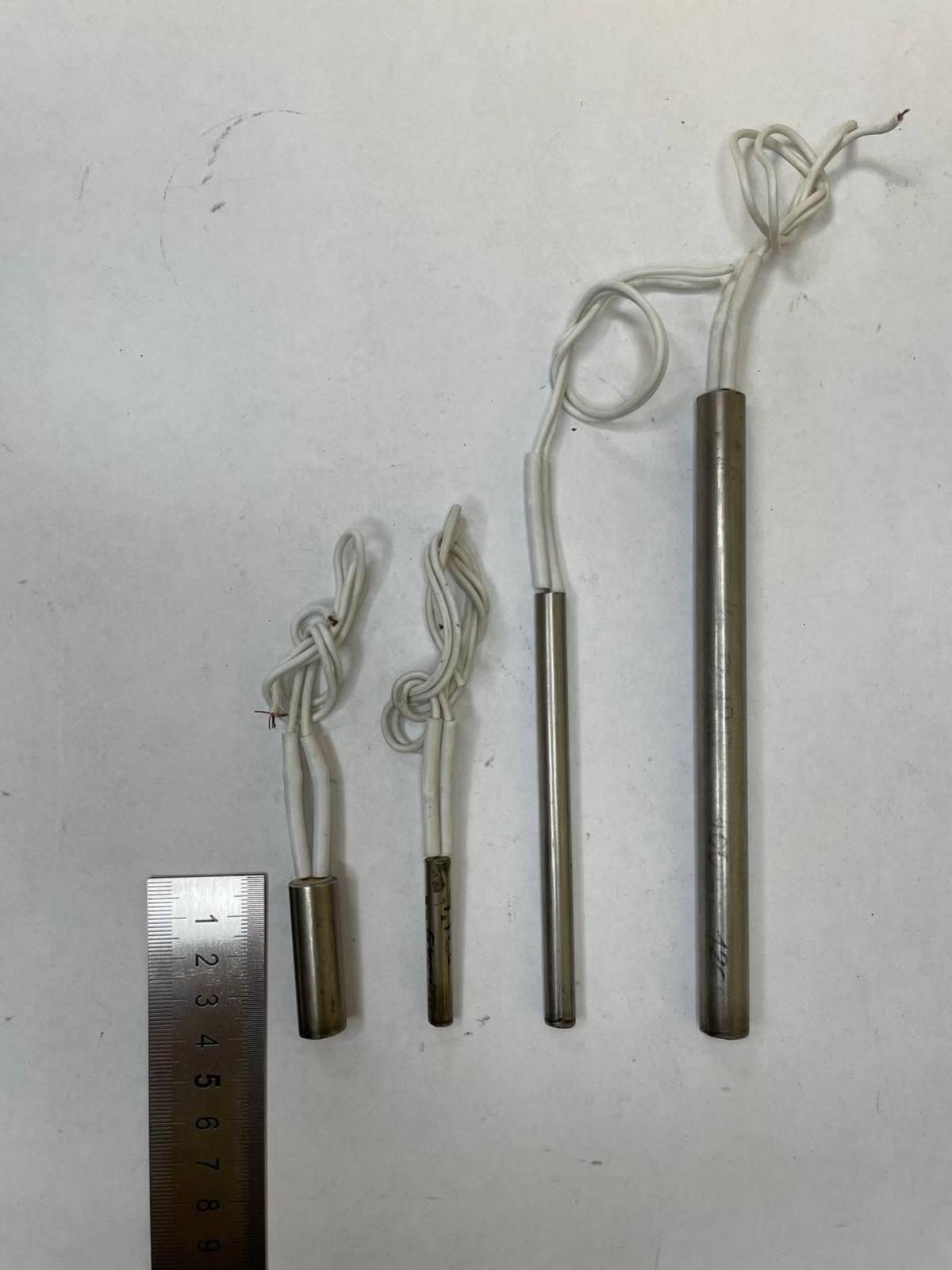

ТЭН патронного типа 12*100 380V, 400W, длина вывода 50 см

ТЭН патронного типа 12*100 380V, 400W, длина вывода 50 см Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и технические характеристики

Патронные ТЭНы — это трубчатые электронагреватели с диаметром трубки 12 мм и рабочей длиной 100 мм, где нагрев происходит равномерно по всей поверхности. Внутренняя конструкция включает нихромовую или фехральную проволоку, намотанную на керамический сердечник, с заполнением периклазом (оксидом магния) для электрической изоляции и эффективного теплоотвода. Корпус изготавливается из нержавеющей стали (чаще всего AISI 304 или аналогичной), устойчивой к коррозии и температурам до 500–600°C.

Ключевые параметры конкретной модели (12×100 380V 400W):

Эта модель близка к аналогам: например, 12,5×100 мм 400 Вт/230 В с проводом 300 мм или 12,7×100 мм 400 Вт/380 В для кромкооблицовочных станков. Отличие — в точном диаметре 12 мм и длине вывода 50 см, что обеспечивает компактность и удобство монтажа в гильзы диаметром 12,2–12,5 мм.

Вариации мощности и напряжения для похожих размеров (12–12,7 мм × 100 мм):

• 220 В: 200–590 Вт
• 230–400 В: 400 Вт
• Высоковольтные: до 400 В/400 Вт

Такие параметры позволяют регулировать плотность мощности: для 380 В и 400 Вт удельная нагрузка составляет около 4 Вт/см длины, что оптимально для предотвращения перегрева.

Принцип работы и монтаж

Работа ТЭНП основана на джоулевом нагреве: электрический ток через резистивную проволоку генерирует тепло, передаваемое через периклаз и стенку трубки к нагреваемому объекту. Установка требует плотной посадки в гильзу (зазор 0,1–0,5 мм) для максимального контакта — без этого эффективность падает на 30–50%.

Пошаговая инструкция по установке:

1. Подготовка гильзы: Просверлить отверстие Ø12,2–12,5 мм, очистить от заусенцев. Глубина — 100 мм + холодная зона 10–20 мм.
2. Смазка: Нанести термопасту или графитовую смазку для плотного прилегания.
3. Вставка: Затолкнуть ТЭН до упора, зафиксировать фланцем, штуцером (M12×1) или оплеткой выводов под 90°.
4. Подключение: Использовать термостойкие провода (сечение 1,5–2,5 мм² для 400 Вт/380 В). Длина вывода 50 см минимизирует потери тепла.
5. Предварительный разогрев: Перед первым использованием прогреть на 10–20% мощности 1–2 часа для удаления влаги из периклаза.
6. Проверка: Измерить сопротивление изоляции (>1 МОм), подключить через терморегулятор.

Инструменты: Ключ для штуцера, мультиметр, термопаста, манометр для контроля посадки.

Меры безопасности: Хранить в сухом месте (влага разрушает изоляцию). Не превышать 600°C без охлаждения. Обеспечить вентиляцию выводов 50 см.

Применение в промышленности

Основные области использования ТЭН 12×100 380V 400W:

• Кромкооблицовочные станки: Точная модель 12,7×100 мм нагревает клеевой узел до 180–220°C.
• Пресс-формы и литье: Локальный нагрев пластиков, резины в гильзах.
• Экструзия и хот-энды 3D-принтеров: Компактность для зон по 100 мм.
• Промышленные сушилки, печи: Многозонные конфигурации (П- или Г-образные).
• Оборудование для ламинации: Стабильный нагрев до 400°C.

Преимущества: компактность (легко встраивается в ограниченные пространства), высокая надежность (срок службы 5000–10000 часов при правильной эксплуатации), универсальность (работа в воздухе, металле, с терморегуляцией). В отличие от блочных ТЭНов 12 кВт 380 В, патронник фокусирует тепло локально, снижая энергозатраты на 20–30%.

Сравнение с аналогами (таблица для похожих размеров 12 мм × 100 мм):

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эксплуатация, обслуживание и типичные проблемы

Обслуживание патронного ТЭНа помогает продлить срок его службы и обеспечить эффективную работу. Регулярная проверка состояния устройства и соблюдение эксплуатационных рекомендаций являются важными аспектами эксплуатации.

Расчет срока службы

Срок службы ТЭНП может достигать 8000 часов при условии, что рабочая температура не превышает 400°C. Для расчета срока службы используется формула:

t = P / (k × ΔT), где:

• t — срок службы в часах.
• P — мощность нагревателя (400 Вт).
• k — коэффициент теплоотдачи.
• ΔT — разница температур между нагревателем и окружающей средой.

Типичные неисправности и ремонт

При эксплуатации ТЭНа могут возникать различные неисправности. Рассмотрим наиболее распространенные случаи:

• Не нагревается: Это может быть связано с обрывом проволоки. Для проверки следует использовать омметр; сопротивление должно быть менее 50 Ом. В случае обрыва необходимо заменить элемент.
• Перегрев или пробой: Причинами могут быть высокое содержание влаги или плохой контакт. Рекомендуется осушить устройство и заменить термопасту для нормализации теплопередачи.
• Коррозия: В агрессивных средах рекомендуется использовать титан. Замена на более устойчивый материал может продлить срок службы устройства.

Обслуживание

Обслуживание ТЭНа включает в себя:

• Ежемесячную очистку гильзы от налета.
• Проверку изоляции электропроводов и состояния нагревательного элемента.
• Хранение устройства в вертикальном положении в сухом помещении для предотвращения воздействия влаги на изоляцию.

Доступность и производство

На рынке доступны различные модели ТЭНов, включая патронный тип 12×100 380V 400W. Производители, такие как Полимернагрев и Тэрмоэлемент, предлагают эти модели со складов в Московской области. Цены варьируются от 1500 до 4000 рублей в зависимости от характеристики и наличия на складе. Для специальных запросов возможна индивидуальная настройка параметров, включая датчики и формы, с сроком поставки 7–14 дней.

Перспективы и инновации

Современные разработки в области ТЭНов открывают новые горизонты возможностей. Наблюдается тенденция к интеграции инновационных технологий, таких как:

• Встроенные термопары для более точного контроля температуры.
• Зональное управление температурой, позволяющее настраивать до трех зон для оптимизации работы в каждой конкретной области.
• Использование новых материалов, которые могут выдерживать температуры до 900°C, открывающих новые возможности в рамках более сложных технологических процессов.

По мере перехода к концепции Industry 4.0, особенно надо отметить растущий интерес к энергоэффективным моделям, оснащенным IoT-мониторингом. Это позволяет проводить удаленный контроль и управление, что выгодно с точки зрения оптимизации затрат и повышения производительности.

Информация собрана из множества источников, что позволяет глубже понять специфические особенности данной модели и ее применения в промышленности. Для более детального изучения и практического применения рекомендуется запросить дополнительные расчеты, основанные на индивидуальных требованиях конкретного оборудования.
