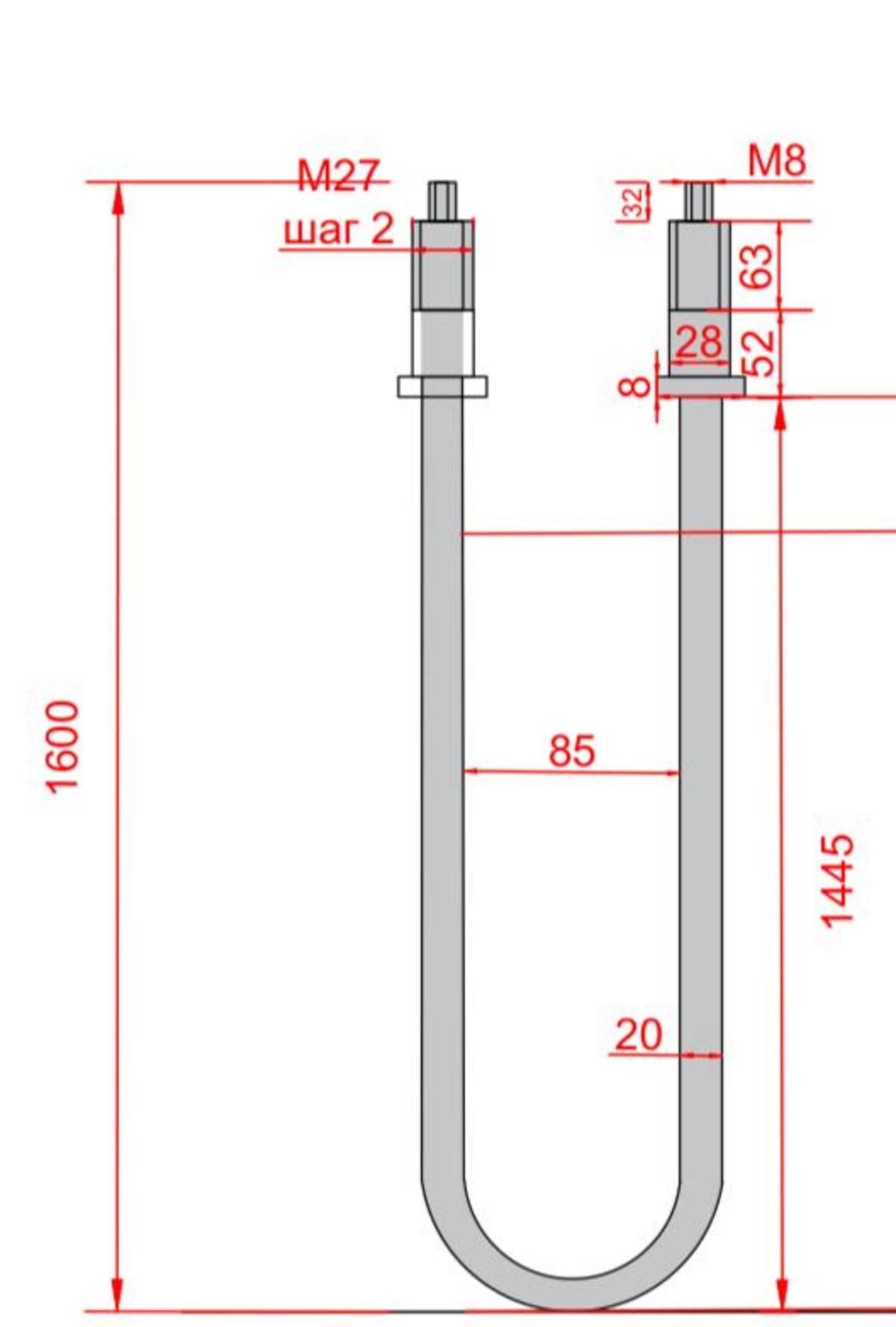

ТЭН электролизер, 380V, 10кВт, нержавеющая сталь с бесшовной трубки. Рабочая среда щелочной раствор PH131

ТЭН электролизер, 380V, 10кВт, нержавеющая сталь с бесшовной трубки. Рабочая среда щелочной раствор PH131 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы ТЭНа электролизера

ТЭН представляет собой герметичную бесшовную трубку из нержавеющей стали (марки 12Х18Н10Т или аналоги AISI 321, 08Х18Н10Т), внутри которой размещена нихромовая спираль, изолированная периклазом (оксид магния MgO с примесями FeO, MnO, ZnO). Спираль нагревается при подаче 380V, передавая тепло через трубку в рабочую среду — щелочной раствор pH 13.

• Преобразование энергии: Электрическая энергия → тепло спирали → кондукция через периклаз → конвекция в раствор. Удельная мощность должна строго соответствовать нормам (избегать перегрузки >10 кВт/м², чтобы предотвратить перегрев и пробой).
• Особенности для электролиза: В щелочной среде pH 13 ТЭН не только нагревает раствор до 80–100°C (оптимально для электролиза), но и может служить электродом. Бесшовная трубка исключает утечки и коррозию в швах, повышая безопасность при выделении H₂ и O₂.
• Габариты типичного 10 кВт ТЭНа: Диаметр трубки 8–18 мм (стандарт), длина 1–6 м, стенка 0,2–22 мм. Для 10 кВт — часто U-образные или блочные конфигурации с 3–6 элементами.

Таблица стандартных размеров бесшовных нержавеющих трубок для ТЭНов

Бесшовные трубки предпочтительны для pH 13: отсутствие шва исключает концентрацию напряжений, протечки и коррозию, выдерживают давление до 100+ атм, деформацию и обеспечивают герметичность. Сварные аналоги дешевле, но непригодны для агрессивных сред из-за риска разрушения шва.

Материалы: Почему нержавеющая сталь бесшовной трубки идеальна для щелочного электролизера

Нержавеющая сталь 12Х18Н10Т (аналог AISI 321) устойчива к щелочам pH 13 благодаря хрому (18%), никелю (10%) и титану, предотвращающему межкристаллитную коррозию. В электролизере раствор (KOH/NaOH) агрессивен, вызывает пассивацию оксидной пленкой.

• Преимущества бесшовных трубок:
  • Высокая прочность и износостойкость.
  • Полная герметичность (критично для газов электролиза).
  • Долгий срок службы (10–20 лет в щелочной среде).
• Минусы: Выше цена и ограничения по размеру по сравнению со сварными.
• Альтернативы: Титан для экстремального pH, но нержавейка оптимальна по цене/качеству для 10 кВт.

Производство: Холоднодеформированные или теплодеформированные по ГОСТ 9941-81, длина 1,5–12,5 м.

Электрические характеристики и подключение для 380V, 10 кВт

Напряжение 380V трехфазное, мощность 10 кВт — типично для блока из 3–6 U-образных ТЭНов. Требуется равномерная нагрузка по фазам (кратно 3 элементам).

Схемы подключения

(для блока ТЭНов в электролизере):

• Звезда (с нулем): Каждый ТЭН на 220V (фазы A/B/C к одному концу, общий ноль). Идеально для равномерного нагрева, мощность распределяется.
• Треугольник (без нуля): 380V напрямую на каждый элемент. Для высокой мощности, но риск неравномерности без баланса.

Таблица сравнения схем подключения

Безопасность: Заземление обязательно, термостат (отключение при >120°C), защита от перегрузки. В щелочной среде — УЗО от утечек. Монтаж: Фланцы/резьба, избегать воздушных карманов.

Применение в электролизерах с щелочным раствором pH 13

Основное использование: Нагрев электролита в щелочных электролизерах для производства водорода (эффективность растет с температурой). Рабочая среда — 20–40% KOH/NaOH, pH 13–14, T=60–90°C.

• Промышленные области:
  • Производство H₂/O₂ (водородные станции).
  • Парогенераторы, теплообменники с щелочью.
  • Нагрев масел/воды в резервуарах.
• Эффекты в pH 13: Бесшовная нержавейка пассивируется, минимизируя катодную коррозию. Электролиз усиливает нагрев (джоулево + химическое).
• Эффективность: Снижение энергозатрат на 15–20%, быстрый нагрев (минимальные простои), интеграция с автоматикой (терморегуляторы).

Преимущества 10 кВт блока:

• Компактность (1 блок = несколько ТЭНов).
• Долговечность в агрессивной среде.
• Гибкость: Регулировка мощности 3–15 кВт.

Преимущества, недостатки и эксплуатация

Ключевые плюсы:

• Энергоэффективность: КПД ~100%, точный контроль.
• Надежность: Бесшовная конструкция для pH 13 — срок службы >10 лет.
• Быстрый монтаж: Блочные ТЭНы упрощают установку в электролизеры.

Недостатки:

• Чувствительность к удельной мощности (перегрев → пробой).
• Высокая цена бесшовных трубок.
• Требует профессионального подключения 380V.

Эксплуатация и обслуживание:

• Проверка: Удельная мощность <10 Вт/см², чистка от накипи (щелочь разъедает отложения).
• Меры безопасности: Вентиляция (H₂ взрывоопасен), защита от сухого хода.
• Расчет длины: Для 10 кВт/380V ~2–4 м трубки (зависит от диаметра).

Сравнение с альтернативами

Практические рекомендации для производства статьи: Для электролизера 10 кВт выбирайте блоки ТЭНов с фланцевым креплением, марку 12Х18Н10Т, длину 3–6 м. Тестируйте в растворе pH 13 на коррозию (ASTM стандарты). Экономия: до 20% энергии по сравнению с отдельными ТЭНами. Интеграция с ПИД-регуляторами для поддержания 80°C.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Устойчивость и долговечность ТЭНов в агрессивных щелочных средах

Рабочая среда для ТЭНа электролизера создаёт значительные вызовы для используемых материалов и конструкции. Высокие pH уровни и наличие агрессивных химических веществ, таких как гидроксид натрия (NaOH) и гидроксид калия (KOH), требуют от компонентов оборудования максимальной устойчивости к коррозии и износу. Это делает выбор нержавеющей стали благоприятным, так как эта конструкция сохраняет свою целостность даже под тяжелыми условиями эксплуатации.

Механизмы коррозии в щелочной среде

В щелочной среде коррозионные процессы имеют не только химический, но и электрохимический характер. При работе в условиях pH 13, металлам необходимо приспособиться к образованию оксидной пленки, которая может защищать поверхность от дальнейшего разрушения. Тем не менее, эта защита может со временем ухудшаться, что приводит к потере эффективности ТЭНа.

• Пассивация: Защитная оксидная пленка на стали замедляет коррозионные реакции, но при разрушении тонкого слоя возможно активное их воздействие.
• Катодная коррозия: Если ТЭН используется как электрод, возникает риск неконтролируемого электрического тока, что может привести к более агрессивной коррозии.

Технологические решения для повышения надежности

Для повышения долговечности и надежности ТЭНа и, соответственно, всего электролизера можно применять несколько технологий и подходов.

• Использование защитных покрытий: Нанесение специальных пассивирующих покрытий, которые защищают металл от воздействия щелочных растворов, может существенно продлить срок службы.
• Мониторинг состояния: Установка датчиков, которые способны отслеживать состояние графика коррозии, позволяет управлять эксплуатацией ТЭНов и принимать меры при первых признаках повреждений.
• Оптимизация электрических режимов: Дозирование электрической мощности и использование адаптивных контроллеров для минимизации риска перегрева значительно увеличивает срок службы устройств.

Планирование и проектирование электролизеров с ТЭНами

При проектировании систем с использованием ТЭНов на 10 кВт необходимо учитывать множество факторов, включая специфические требования к качеству материалов, такие как их стойкость к высоким температурам и коррозии. Важно также правильно рассчитать систему охлаждения, чтобы предотвратить перегрев, который может вызвать повреждение ТЭНа.

Таблица расчетов требований к системе охлаждения

Таким образом, продуманные проектные решения и применение современных технологий могут значительно повысить эффективность и срок службы ТЭНов в электролизерах, работающих в агрессивных щелочных средах.

Завершение установки и запуск системы

После завершения установки системы необходимо провести её тестирование. Это может включать в себя проверку агрегатов на предмет утечек, корректности подключения и функциональности всех элементов системы управления. Правильный запуск является ключевым процессом, который не только гарантирует правильное функционирование системы, но и помогает предупредить возможные неисправности в будущем.

Важно проводить обучение для операторов, чтобы они знали об особенностях работы оборудования и мерах безопасности. Это повысит не только производительность, но и безопасность работы с электролизерами, минимизируя риски использования агрегатов в агрессивных средах.

В заключение, относитесь к выбору оборудования и его эксплуатации с максимальной серьезностью, чтобы обеспечить долговечность и эффективность ТЭНов в условиях производственной среды.
