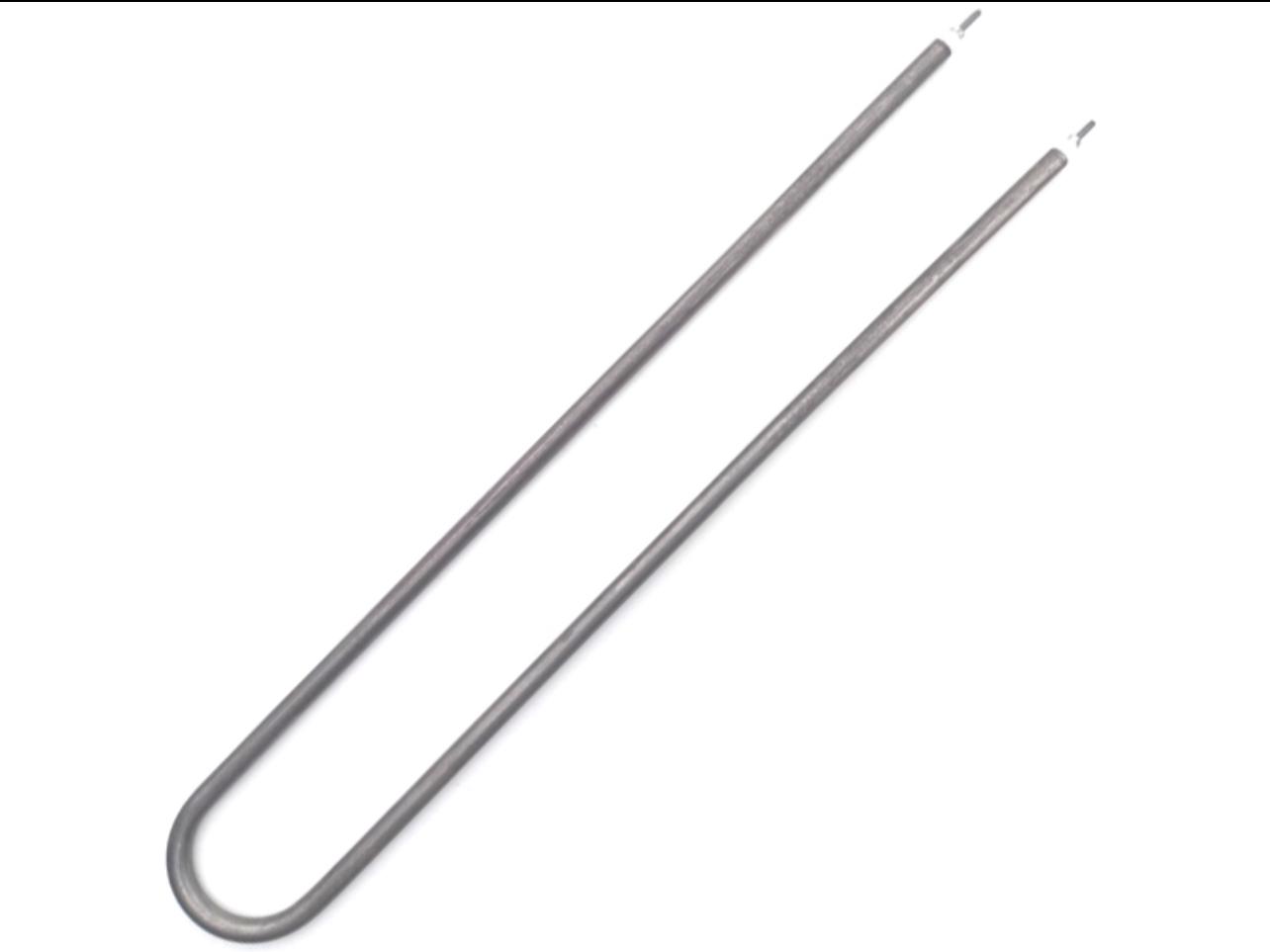

Тэны воздушные U образные. Длина 1000 мм, ширина 70 мм, 1 кВт,

ТЭНы воздушные U-образные: анализ спецификаций и области применения

Выбор оптимального трубчатого электронагревателя (ТЭНа) для систем воздушного отопления или технологического нагрева — это не просто подбор по мощности, но стратегическое решение, влияющее на энергоэффективность, надежность и общую стоимость владения (TCO — Total Cost of Ownership) системы. В условиях современного производства и коммерческой эксплуатации, U-образные воздушные ТЭНы, особенно с такими распространенными параметрами как развернутая длина 1000 мм, межцентровое расстояние 70 мм и мощность 1 кВт, представляют собой универсальное и масштабируемое решение для широкого спектра задач.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электронагреватель): Устройство для преобразования электрической энергии в тепловую, состоящее из металлической трубки, внутри которой находится нагревательная спираль и диэлектрический наполнитель.
• U-образный ТЭН: Разновидность ТЭНа, изогнутая в форме буквы «U», что позволяет уменьшить габаритные размеры нагревательного элемента при сохранении значительной развернутой длины, оптимальной для компактных воздухонагревателей.
• Развернутая длина трубки: Общая длина металлической трубки ТЭНа в распрямленном состоянии. Для U-образных ТЭНов это ключевой параметр, определяющий площадь теплообмена.
• Межцентровое расстояние (ширина): Расстояние между осями двух параллельных участков U-образного ТЭНа, критичное для проектирования установочных пазов и корпусов.
• Мощность (кВт): Электрическая мощность, потребляемая ТЭНом, которая напрямую определяет количество выделяемого тепла и, как следствие, скорость и интенсивность нагрева.
• Нагреваемая среда: Спокойный воздух (S) / Подвижный воздух (Т): Классификация условий работы ТЭНа. S означает естественную конвекцию, Т — принудительную (с вентилятором), что влияет на удельную поверхностную мощность (Вт/см²) и, соответственно, на срок службы нагревателя и эффективность теплопередачи.
• Периклаз (оксид магния): Высококачественный диэлектрический наполнитель внутри ТЭНа, обеспечивающий электрическую изоляцию спирали от трубки и эффективный отвод тепла к поверхности нагревателя.

Основные технические параметры и их функциональное значение

Рассмотрим типовые характеристики U-образного воздушного ТЭНа с развернутой длиной 1000 мм, межцентровым расстоянием 70 мм и мощностью 1 кВт, а также их значение для инженеров и закупщиков.

Особенности конструкции, материалов и принцип работы

Конструкция U-образного ТЭНа является результатом инженерной оптимизации для эффективного и безопасного нагрева воздуха.

• Металлическая трубка: Внешняя оболочка, выполняющая защитную функцию и передающая тепло в окружающую среду. Материал (углеродистая или нержавеющая сталь) выбирается исходя из условий эксплуатации и бюджета проекта.
• Нагревательная спираль: Изготавливается из нихрома (сплав никеля и хрома) или фехраля (сплав железа, хрома и алюминия), обладающих высоким удельным электрическим сопротивлением и способностью выдерживать высокие температуры. Сопротивление спирали рассчитывается таким образом, чтобы при номинальном напряжении достигалась заданная мощность 1 кВт.
• Наполнитель (периклаз): Мелкодисперсный порошок оксида магния (MgO) высокой степени очистки. Его ключевые свойства — отличные диэлектрические характеристики (предотвращает утечку тока на корпус) и высокая теплопроводность (обеспечивает эффективный отвод тепла от спирали к трубке, защищая ее от перегрева).
• Контактные стержни: Металлические штыри, выходящие из торцов ТЭНа, к которым подключается электропитание. Они соединяют нагревательную спираль с внешней электросетью.
• Герметизация и изоляция: Торцы трубки герметизируются для защиты периклаза от влаги, что предотвращает снижение изоляционного сопротивления. Между контактным стержнем и трубкой устанавливается керамический или иной высокотемпературный изолятор, предотвращающий короткое замыкание.

Принцип работы основан на законе Джоуля-Ленца: при прохождении электрического тока через нагревательную спираль (имеющую определенное сопротивление) выделяется тепловая энергия. Это тепло передается через периклаз и стенку металлической трубки в окружающий воздух. Эффективность теплопередачи существенно возрастает при принудительной конвекции (подвижный воздух), что позволяет ТЭНу работать при более низкой удельной поверхностной мощности, продлевая его ресурс.

Сравнительный анализ материалов трубки для U-образных ТЭНов

Выбор материала трубки — один из критически важных аспектов при проектировании и закупке ТЭНов, напрямую влияющий на долговечность, надежность и экономическую эффективность системы.

Выбор между углеродистой и нержавеющей сталью должен основываться на тщательном анализе условий эксплуатации. Для большинства промышленных применений, где критичны надежность и долговечность, нержавеющая сталь является предпочтительным вариантом, несмотря на более высокую начальную инвестицию, так как это снижает операционные риски и затраты на обслуживание в долгосрочной перспективе.

Области применения и их оптимизация для 1 кВт U-образных ТЭНов

Мощность в 1 кВт при развернутой длине 1000 мм и U-образной форме делает эти ТЭНы весьма универсальными.

• Калориферы для систем вентиляции и отопления: В многосекционных калориферах ТЭНы 1 кВт могут быть сгруппированы для достижения необходимой общей мощности, обеспечивая равномерный нагрев больших объемов воздуха. Их U-образная форма позволяет компактно размещать нагревательные элементы в воздуховодах. Оптимизация заключается в правильном распределении мощности по секциям и обеспечении равномерного обдува для максимального КПД (коэффициента полезного действия) и срока службы.
• Тепловые пушки и завесы: Для обеспечения быстрого нагрева или создания теплового барьера. Несколько ТЭНов по 1 кВт в одной тепловой пушке обеспечивают гибкость регулировки мощности и резервирование. В воздушных завесах они формируют плотный поток нагретого воздуха.
• Сушильные камеры: Для сушки древесины, агропродукции, промышленных материалов или одежды. U-образная форма позволяет эффективно использовать пространство сушильных тоннелей. Важен контроль влажности и температуры, а также выбор нержавеющей стали для влажных процессов.
• Промышленные печи и камеры: В низкотемпературных промышленных печах для полимеризации, отжига, термообработки. ТЭНы 1 кВт могут быть частью сложных нагревательных систем, где требуется точное поддержание температуры.
• Бытовые и коммерческие обогреватели: Отличное решение для компактных устройств, требующих надежного и безопасного нагрева. Мощность 1 кВт является стандартной для многих коммерческих и бытовых применений.

Рекомендации по выбору и предварительному расчету

При выборе U-образных ТЭНов необходимо учитывать не только основные параметры, но и условия эксплуатации, а также требования к надежности и экономичности.

1. Анализ среды: Определите, является ли воздух спокойным (S) или подвижным (T). Для подвижного воздуха ТЭНы могут иметь более высокую удельную поверхностную мощность, что влияет на выбор диаметра и материала. Для влажных или химически агрессивных сред обязательна нержавеющая сталь.
2. Требуемая мощность и количество: Рассчитайте общую тепловую мощность, необходимую для нагрева заданного объема воздуха или поддержания температуры. Разделив эту мощность на 1 кВт, вы получите ориентировочное количество ТЭНов. Учитывайте потери тепла через изоляцию и другие элементы системы.
3. Напряжение питания: Убедитесь, что выбранное напряжение (220 В, 380 В и т.д.) соответствует вашей электросети.
4. Геометрические параметры: Проверьте соответствие развернутой длины (1000 мм) и межцентрового расстояния (70 мм) доступному пространству и монтажным размерам вашего оборудования.
5. Производитель и сертификация: Отдавайте предпочтение проверенным поставщикам, предоставляющим сертификаты соответствия (ГОСТ, ISO) и гарантии. Это минимизирует риски получения некачественной продукции, что может привести к частым поломкам и простоям.

Осознанный выбор и тщательная проработка конфигурации ТЭНов являются лишь первым шагом к созданию эффективной нагревательной системы. Следующий этап включает детальное планирование монтажа, интеграцию в электрическую схему, обеспечение безопасной эксплуатации и, что не менее важно, оптимизацию производительности для достижения максимальной экономической выгоды и минимизации операционных расходов.

Продвинутая практика и внедрение: монтаж, управление и оптимизация U-образных ТЭНов

Эффективность инвестиций в нагревательные элементы, такие как U-образные воздушные ТЭНы с параметрами 1 кВт, 1000 мм и 70 мм, в значительной степени определяется качеством их внедрения, управления и последующей эксплуатации. Помимо базовых характеристик, для достижения максимального срока службы и минимизации эксплуатационных затрат (ОPEX) требуется глубокое понимание аспектов монтажа, электрического подключения, систем контроля и стратегий обслуживания.

Пошаговая реализация системы воздушного нагрева на базе U-образных ТЭНов

Процесс внедрения нагревательных систем в B2B-среде обычно проходит несколько этапов, каждый из которых требует участия определенных специалистов и контроля качества.

1. Планирование и проектирование (Спринт 1: 1-2 недели)
   • Роли: Инженер-проектировщик, главный инженер, специалист по закупкам.
   • Задачи: Детальный расчет теплопотерь и требуемой мощности, выбор количества и типа ТЭНов, разработка электрической схемы подключения, выбор системы управления (термостаты, ПИД-регуляторы — пропорционально-интегрально-дифференциальные регуляторы, SCR-регуляторы — тиристорные регуляторы мощности), разработка чертежей монтажных креплений.
   • Артефакты: Техническое задание (ТЗ), смета проекта, электрические схемы, спецификации оборудования.
   • Контроль качества: Проверка соответствия выбранных ТЭНов условиям эксплуатации (температура, влажность, скорость воздушного потока), расчет удельной поверхностной мощности для предотвращения перегрева, анализ требований к электробезопасности.
2. Закупка и логистика (Спринт 2: 2-4 недели)
   • Роли: Специалист по закупкам, менеджер по логистике.
   • Задачи: Выбор поставщиков с учетом качества, сертификации и сроков поставки, оформление заказов, организация доставки на объект.
   • Артефакты: Договоры поставки, счета-фактуры, сертификаты качества на ТЭНы и комплектующие.
   • Контроль качества: Проверка наличия всех необходимых документов (паспорта, инструкции, сертификаты), входной контроль продукции (визуальный осмотр, проверка маркировки).
3. Монтаж и электроподключение (Спринт 3: 1-3 недели)
   • Роли: Монтажная бригада, электрик, инженер по КИПиА (контрольно-измерительные приборы и автоматика).
   • Задачи: Установка ТЭНов в специальные крепления (керамические изоляторы, металлические скобы), обеспечивающие надежную фиксацию и предотвращающие прямой контакт с корпусом; подключение контактных стержней к электросети через высокотемпературные клеммы; монтаж датчиков температуры, термостатов, регуляторов мощности; заземление корпуса оборудования.
   • Артефакты: Акт монтажа, протоколы электроизмерений (сопротивление изоляции, заземления).
   • Контроль качества: Проверка надежности механического крепления, правильности электрических соединений и изоляции (измерение сопротивления изоляции не менее 1 МОм), соответствие схеме подключения.
4. Пусконаладка и тестирование (Спринт 4: 0.5-1 неделя)
   • Роли: Инженер по КИПиА, оператор оборудования.
   • Задачи: Первое включение системы, проверка работы ТЭНов, датчиков и регуляторов, настройка параметров управления (температурные уставки, режимы работы), тестовые циклы работы системы в различных режимах.
   • Артефакты: Акт пусконаладочных работ, отчет о тестировании, инструкции по эксплуатации.
   • Контроль качества: Мониторинг температурных режимов, равномерности нагрева, корректности работы автоматики, фиксация отсутствия сбоев и нештатных ситуаций.
5. Эксплуатация и обслуживание (Постоянный процесс)
   • Роли: Оперативный персонал, служба главного механика/энергетика.
   • Задачи: Регулярный осмотр ТЭНов, очистка от пыли и загрязнений, проверка состояния контактных соединений, контроль параметров электросети, своевременная замена вышедших из строя элементов.
   • Артефакты: Журналы обслуживания, карты планово-предупредительного ремонта (ППР).
   • Контроль качества: Мониторинг энергопотребления, температуры нагрева, визуальная оценка состояния ТЭНов на предмет деформаций или коррозии, проверка работоспособности защитных систем.

Метрики эффективности и окупаемости инвестиций (ROI/TCO)

Для принятия решения о внедрении или модернизации системы нагрева на базе U-образных ТЭНов, ключевым является экономическое обоснование.

• Расчет энергопотребления:

  Мощность (кВт) × Время работы (часы) × Стоимость электроэнергии (руб./кВтч).

  Для одного ТЭНа мощностью 1 кВт, работающего 8 часов в день при стоимости 7 руб./кВтч: 1 кВт × 8 ч × 7 руб./кВтч = 56 руб./день. В месяц: 56 руб./день × 22 дня = 1232 руб. Это базовая линия для оценки затрат. Многофакторный анализ учитывает неравномерность нагрузки, температурные дельты и эффективность регулирования.

• ROI (Return on Investment):

  Экономия от повышения эффективности или снижения простоев / Затраты на внедрение.

  Например, модернизация устаревшей системы на новые U-образные ТЭНы из нержавеющей стали с эффективным управлением может сократить энергопотребление на 10-15% и увеличить межремонтный интервал на 30%. Если старая система потребляла 100 000 руб./месяц, экономия составит 10 000-15 000 руб./месяц. При затратах на модернизацию в 100 000 руб., ROI достигнет 100% за 7-10 месяцев.

• TCO (Total Cost of Ownership):

  Первоначальные затраты (закупка + монтаж) + Эксплуатационные затраты (электроэнергия + обслуживание) + Затраты на ремонт и замену.

  Сравнивая ТЭНы из углеродистой и нержавеющей стали, более высокая начальная стоимость нержавеющей стали (например, 20% дороже) может быть компенсирована за счет снижения частоты замен (до 2-3 раз реже) и меньших затрат на ремонт и простои в агрессивных средах. Это приводит к более низкому TCO в перспективе 3-5 лет.

• Срок службы (MTBF — Mean Time Between Failures):

  Увеличение MTBF напрямую снижает затраты на ремонт и предотвращает дорогостоящие простои оборудования. Для ТЭНов в условиях спокойного воздуха MTBF может достигать 10 000-15 000 часов, для подвижного — 5 000-10 000 часов, для агрессивных сред (с нержавеющей сталью) — 3 000-7 000 часов.

Чек-лист по оптимизации энергопотребления и продлению срока службы

Применение U-образных ТЭНов с параметрами 1 кВт, 1000 мм, 70 мм может быть максимально эффективным при соблюдении следующих рекомендаций:

1. Регулярная очистка: Удаляйте пыль и загрязнения с поверхности ТЭНов. Накопление слоя пыли (даже 1-2 мм) значительно снижает теплоотдачу и увеличивает температуру нагревательной спирали, что приводит к перерасходу электроэнергии и сокращению срока службы.
2. Обеспечение равномерного обдува: В системах с принудительной конвекцией (ТЭН Т) критически важно обеспечить равномерный воздушный поток через все нагревательные элементы. «Застойные» зоны могут вызывать локальный перегрев.
3. Точное регулирование температуры: Используйте ПИД-регуляторы или SCR-регуляторы мощности вместо простых термостатов типа «включено/выключено» для поддержания стабильной температуры. Это уменьшает температурные колебания, снижает пиковые нагрузки и продлевает ресурс ТЭНов.
4. Контроль за напряжением: Перепады напряжения могут значительно влиять на мощность ТЭНа (мощность пропорциональна квадрату напряжения). Стабилизация напряжения способствует более стабильной работе и расчетной мощности.
5. Качественная теплоизоляция: Хорошая теплоизоляция корпуса нагревательного оборудования снижает теплопотери в окружающую среду, что напрямую уменьшает необходимое время работы ТЭНов и, как следствие, энергопотребление.
6. Мониторинг состояния изоляции: Периодически измеряйте сопротивление изоляции ТЭНа. Его снижение может указывать на старение элемента или попадание влаги, сигнализируя о необходимости замены до полного отказа.
7. Правильный выбор удельной поверхностной мощности: Убедитесь, что удельная поверхностная мощность ТЭНа (Вт/см²) соответствует типу нагреваемой среды. Для спокойного воздуха она должна быть ниже, чем для подвижного, чтобы избежать перегрева и быстрого выхода из строя.

Кейсы внедрения U-образных ТЭНов в B2B-сегменте

Рассмотрим несколько сценариев использования U-образных ТЭНов, демонстрирующих их адаптивность и экономическую целесообразность.

1. Обогрев локальной зоны на производственном участке (SMB-сегмент):

   Небольшой цех по производству электроники нуждается в поддержании постоянной температуры в зоне пайки. Вместо общего обогрева помещения, устанавливается компактный воздухонагреватель с блоком из 4 U-образных ТЭНов по 1 кВт (общая мощность 4 кВт), интегрированный с термостатом. Материал — углеродистая сталь, так как воздух сухой.

   Экономический эффект: Целевой обогрев зоны снижает затраты на энергию до 70% по сравнению с обогревом всего помещения. Быстрая замена ТЭНа (при необходимости) минимизирует простой. Окупаемость системы — 6-8 месяцев.

2. Калорифер для приточной вентиляции крупного складского комплекса (Enterprise):

   Большой склад площадью 5000 м² требует подогрева приточного воздуха. В системе вентиляции используется калориферный блок, состоящий из 100 U-образных ТЭНов из нержавеющей стали по 1 кВт каждый (общая мощность 100 кВт), разбитых на 10 секций с независимым управлением SCR-регуляторами. Вентиляция работает в режиме подвижного воздуха.

   Экономический эффект: Высокая коррозионная стойкость нержавеющей стали обеспечивает длительный срок службы (7-10 лет) в условиях перепадов влажности. Секционное регулирование мощности и ПИД-управление позволяют точно поддерживать температуру и экономить до 20-25% электроэнергии по сравнению с двухпозиционным регулированием. Снижение затрат на ремонт и обслуживание благодаря надежности ТЭНов окупает их более высокую стоимость за 2-3 года.

3. Сушильная установка для фармацевтической продукции (Regulated Industry):

   В фармацевтическом производстве для сушки компонентов используется конвекционная сушильная камера. Требования к чистоте и отсутствию коррозии крайне высоки. В камеру интегрированы 12 U-образных ТЭНов по 1 кВт из пищевой нержавеющей стали (AISI 304/316), с развернутой длиной 1000 мм, подключенные к системе с высокоточным контролем температуры.

   Экономический эффект: Использование специализированной нержавеющей стали предотвращает загрязнение продукции и обеспечивает соответствие нормативным требованиям, избегая штрафов и простоев. Долговечность ТЭНов в агрессивной среде сушки (например, с испарениями растворителей) гарантирует стабильность производственного процесса, а точность поддержания температуры снижает брак продукции, что критически важно в регулируемых отраслях.
