Обеспечение Бесперебойного Теплоснабжения: Интеграция Блока ТЭН 6 кВт в Промышленные и Коммерческие Твердотопливные Системы

В условиях возрастающих требований к энергоэффективности и автономности отопительных систем, решения для поддержания стабильной температуры теплоносителя приобретают стратегическое значение для руководителей предприятий, ответственных за эксплуатацию зданий, а также для специалистов по снабжению и инженеров. Блок трубчатых электронагревателей (ТЭН) мощностью 6 кВт, состоящий из трех отдельных элементов по 2 кВт, с присоединительным размером G 1 1/2″ и длиной около 285 мм, представляет собой эффективное решение для интеграции в твердотопливные котлы таких производителей, как Куппер (Теплодар), Зота, Партнер, Стэн и аналогичные. Это устройство позволяет значительно повысить эксплуатационную гибкость и надежность отопительного контура, минимизируя риски перебоев в теплоснабжении и оптимизируя потребление основного топлива.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Электрический нагревательный элемент, преобразующий электрическую энергию в тепловую путем нагрева металлической трубки.
• Блок ТЭН: Конструкция, объединяющая несколько ТЭНов на одном фланце для установки в отопительное оборудование, позволяющая суммировать их мощность.
• Теплоноситель: Жидкость (чаще всего вода или антифриз), циркулирующая в системе отопления и передающая тепло от источника нагрева к радиаторам.
• G 1 1/2″ (дюймовая трубная резьба): Стандартный размер резьбового соединения, используемый для трубопроводов и арматуры, обозначающий наружный диаметр 1,5 дюйма. Соответствует ГОСТ 6357-81.
• ГОСТ (Государственный стандарт): Нормативный документ, устанавливающий требования к качеству продукции, работ и услуг в Российской Федерации. В данном случае, ГОСТ 19108-81 регламентирует параметры ТЭНов.
• Энергонезависимость: Способность системы или оборудования функционировать без постоянного или основного источника энергии (например, без регулярной загрузки твердого топлива).
• Пульт управления ТЭНами: Устройство, предназначенное для автоматического или ручного контроля и регулирования мощности блока ТЭН, поддержания заданной температуры и защиты от перегрева.
• Твердотопливный котел: Отопительное оборудование, использующее в качестве топлива древесину, уголь, пеллеты, брикеты и другие виды твердого горючего.

Технические Характеристики Блока ТЭН 6 кВт (3×2 кВт)

Рассматриваемый блок ТЭН 6 кВт является типичным представителем электрических нагревателей для систем отопления, разработанным с учетом стандартов и требований к надежности. Его конфигурация, состоящая из трех независимых ТЭНов по 2 кВт каждый, обеспечивает суммарную мощность 6 кВт. Это модульное решение предлагает значительную гибкость в управлении тепловой нагрузкой, позволяя активировать один, два или все три элемента в зависимости от текущих потребностей системы и внешней температуры.

Ключевые параметры, критически важные для выбора и интеграции:

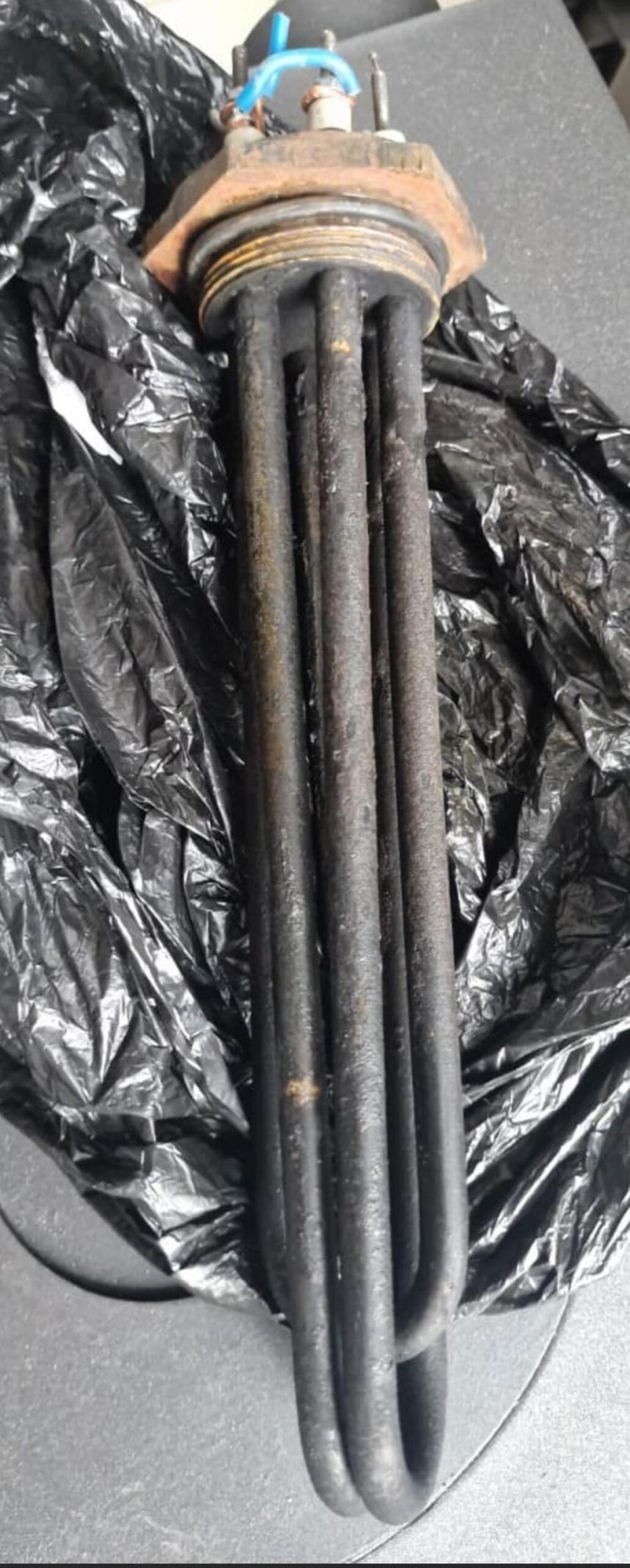

• Конфигурация: Три трубчатых электронагревателя, каждый мощностью 2 кВт, объединенные на одном фланце. Общая мощность составляет 6 кВт.
• Присоединительный размер: Резьбовое фланцевое соединение G 1 1/2″ (что эквивалентно 1,5 дюймам). Этот стандарт обеспечивает совместимость с большинством современных твердотопливных котлов российского производства.
• Длина погружной части: Ориентировочно 285–290 мм. Этот параметр важен для корректного размещения ТЭНа внутри теплообменника котла без касания внутренних стенок или других элементов.
• Материал оболочки ТЭНа: Основной вариант — углеродистая сталь, отличающаяся хорошей теплопроводностью и доступной стоимостью. Также доступны модели из нержавеющей стали, предлагающие повышенную коррозионную стойкость и долговечность в агрессивных средах.
• Диаметр нагревательных трубок: Стандартный диаметр составляет Ø 10 мм, что обеспечивает оптимальный баланс между поверхностью нагрева и механической прочностью.
• Электрическое подключение: Рабочее напряжение 220 В для однофазных сетей или 380 В для трехфазных. Такая универсальность позволяет использовать блок как в бытовых, так и в промышленных условиях.
• Масса: Приблизительно 1 кг, что свидетельствует о компактности и удобстве монтажа.
• Стандарты производства: Изделие соответствует ГОСТ 19108-81 для ТЭНов и ГОСТ 6357-81 для трубной резьбы, что подтверждает его качество и надежность.
• Конструктивные особенности: Фланец с трубной резьбой обеспечивает герметичное крепление. Резьбовые выводы М4 для подключения к электросети защищены пластиковыми колпачками, предотвращающими случайное касание и повышающими электробезопасность.
• Система управления: Включение/отключение ТЭНов, как правило, осуществляется через специализированный пульт управления (например, Norma AQUA или аналогичные), который может обеспечивать как ручное, так и автоматическое регулирование температуры.

Назначение и Стратегическое Применение в B2B-Сегменте

Интеграция блока ТЭН 6 кВт в систему отопления на базе твердотопливного котла представляет собой не просто техническое усовершенствование, а стратегическое решение, направленное на повышение операционной эффективности и снижение рисков для коммерческих и промышленных объектов.

1. Резервное и Автономное Теплоснабжение: Основное назначение блока — поддержание заданной температуры теплоносителя в моменты, когда основное твердое топливо прогорает или отсутствует (например, в ночное время, выходные дни, при задержках с поставкой топлива). Это критически важно для объектов, где недопустимо снижение температуры (склады, теплицы, производственные помещения, животноводческие комплексы).
2. Пролонгация Режима Длительного Горения: В сочетании с котлами длительного горения, ТЭНы позволяют существенно увеличить интервалы между загрузками топлива, что снижает трудозатраты персонала и повышает комфорт эксплуатации.
3. Гибкость Энергопотребления: Возможность работы от сетей 220 В или 380 В расширяет область применения, делая блок универсальным для различных объектов — от небольших СТО и мастерских до фермерских хозяйств и муниципальных учреждений.
4. Оптимизация Температурного Режима: Пульт управления ТЭНами позволяет точно задавать и поддерживать необходимую температуру, исключая перегрев или недогрев системы, что положительно сказывается на комфорте и сохранности оборудования.
5. Экономия Ресурсов: Запуск электрического нагревателя вместо поддержания слабого горения основного топлива в межсезонье или при коротких остановках может быть экономически выгоднее, снижая расход дров/угля и предотвращая переохлаждение системы.

Совместимость с Котельным Оборудованием: Универсальность для Ключевых Игроков Рынка

Благодаря стандартизированным присоединительным размерам и электрическим параметрам, блок ТЭН 6 кВт демонстрирует высокую степень совместимости с широким спектром твердотопливных котлов, что упрощает процесс выбора и внедрения для закупщиков и инженеров:

• Котлы Куппер (Теплодар): Продукция «Теплодар», в частности серии Куппер ПРО (модели 16, 22, 28 кВт), Куппер ЭКСПЕРТ, ПРАКТИК, часто предполагает установку блока ТЭН как опционального модуля для расширения функционала. Это позволяет владельцам этих котлов легко модернизировать свою систему без значительных переделок.
• Котлы Зота, Партнер, Стэн: Для большинства моделей этих производителей, имеющих стандартное резьбовое присоединение G 1 1/2″, данный блок ТЭН подходит без дополнительных адаптеров или модификаций.
• Прочие производители: Котлы Каракан, Стокер, Ермак, а также другие российские бренды твердотопливных котлов, соответствующие техническим требованиям по присоединительному размеру и длине, могут быть эффективно интегрированы с данным блоком ТЭН.

Эта универсальность является важным фактором для B2B-сегмента, поскольку она снижает риски несовместимости и позволяет использовать единое решение для обновления или дооснащения парка разнородного котельного оборудования.

Материалы Изготовления и Влияние на Эксплуатационные Характеристики

Выбор материала оболочки ТЭНа имеет прямое влияние на его долговечность, коррозионную стойкость и общую стоимость владения (Total Cost of Ownership, TCO). Производители предлагают два основных варианта:

1. Углеродистая сталь: Является стандартным и наиболее распространенным материалом для оболочки ТЭНов. Ее преимущества — хорошая теплопроводность, механическая прочность и относительно невысокая стоимость. Углеродистая сталь хорошо подходит для работы с чистыми теплоносителями (подготовленная вода) и в системах, где отсутствуют агрессивные химические реагенты. Типичный срок службы в оптимальных условиях составляет 3-5 лет.
2. Нержавеющая сталь: Используется в премиум-сегменте или для систем с повышенными требованиями. Нержавеющая сталь (например, AISI 304 или AISI 316) обладает значительно большей коррозионной стойкостью, что критично для систем, использующих антифризы или имеющих риск образования накипи и коррозии. Срок службы ТЭНов из нержавеющей стали может достигать 7-10 лет и более, что оправдывает более высокую первоначальную стоимость за счет снижения частоты замены и эксплуатационных издержек. При выборе нержавеющих ТЭНов важно убедиться в соответствии продукции ГОСТ 19108-81, чтобы избежать подделок.

Вес блока около 1 кг для обеих модификаций подчеркивает компактность и отсутствие избыточных нагрузок на конструкцию котла.

Сравнительная таблица: Критерии Выбора Блока ТЭН для Твердотопливных Котлов

Выбор оптимального блока ТЭН – это решение, которое должно быть основано на глубоком анализе потребностей объекта, бюджета и ожидаемого срока службы. Ниже представлена сравнительная таблица ключевых критериев, которые необходимо учитывать:

Принимая во внимание стратегические аспекты выбора и интеграции блока ТЭН, руководителям и специалистам важно перейти от понимания базовых характеристик к детальной проработке процессов монтажа, эксплуатации и комплексной оценке экономической эффективности. Далее мы рассмотрим продвинутые практики, позволяющие максимально раскрыть потенциал данного оборудования и обеспечить долгосрочную устойчивость систем теплоснабжения.

Оптимизация Эксплуатации и Стратегии Внедрения Блоков ТЭН в Производственные и Коммерческие Объекты

После выбора оптимального блока ТЭН стратегический акцент смещается на его эффективное внедрение и последующую эксплуатацию. Это подразумевает не только технически грамотный монтаж, но и разработку комплексных подходов к управлению, обслуживанию и экономической оценке, которые непосредственно влияют на общую производительность и прибыльность коммерческого или производственного объекта. Детальный анализ архитектуры системы, процессов интеграции и регулярного контроля качества позволяет максимизировать отдачу от инвестиций и гарантировать бесперебойное функционирование.

Этапы Профессионального Монтажа и Подключения

Корректный монтаж и электрическое подключение блока ТЭН являются залогом его долгой и безопасной работы. Для B2B-сегмента критически важно следовать не только инструкциям производителя, но и применимым нормативным актам, таким как Правила устройства электроустановок (ПУЭ) и строительные нормы и правила (СНиП).

1. Подготовительный этап:
   • Анализ котла: Убедиться в наличии и соответствии присоединительного отверстия (G 1 1/2″) и достаточного пространства внутри теплообменника для ТЭНа длиной 285-290 мм.
   • Выбор места установки: Учитывать доступность для монтажа, подключения и последующего обслуживания.
   • Подготовка инструментов и материалов: Газовый ключ соответствующего размера, герметик для резьбовых соединений (анаэробный или ФУМ-лента), электрические кабели соответствующего сечения, термостойкие клеммы, средства индивидуальной защиты.
   • Обесточивание системы: Перед началом работ обязательно отключить электропитание котла и всей отопительной системы. Слить теплоноситель из котла.
2. Механический монтаж:
   • Герметизация резьбы: Нанести герметик (например, анаэробный фиксатор резьбы или качественную ФУМ-ленту) на резьбу фланца блока ТЭН.
   • Вкручивание: Аккуратно вкрутить блок ТЭН в резьбовое отверстие котла. Затягивать равномерно, без перекосов, используя ключ, до обеспечения герметичности соединения. Избегать чрезмерного усилия, чтобы не повредить фланец или корпус котла.
   • Проверка герметичности: После заполнения системы теплоносителем и создания рабочего давления (до 3 атм для большинства твердотопливных котлов, как указано для Куппер ПРО) тщательно проверить место соединения на предмет протечек.
3. Электрическое подключение:
   • Выбор схемы подключения: В зависимости от типа электросети (220 В однофазная или 380 В трехфазная) и требуемой мощности, выбрать соответствующую схему. Для 380 В обычно используется схема «звезда» или «треугольник».
   • Использование пульта управления: Подключить блок ТЭН к пульту управления (например, Norma AQUA) согласно его инструкции. Пульт должен быть рассчитан на общую мощность 6 кВт и соответствующее напряжение.
   • Защита: Обязательно предусмотреть автоматические выключатели (автоматы), устройства защитного отключения (УЗО) или дифавтоматы с соответствующим номиналом и током отсечки для защиты от короткого замыкания и утечки тока. Рекомендуется установка отдельных защитных аппаратов для каждого ТЭНа или для всего блока.
   • Заземление: Обеспечить надежное заземление корпуса блока ТЭН и котла.
   • Пробный запуск: После завершения всех подключений и проверок произвести пробный запуск системы, контролируя температуру теплоносителя и работоспособность ТЭНов.

Оценка Экономической Эффективности и Окупаемости Инвестиций (ROI)

Для B2B-аудитории ключевым фактором является экономическое обоснование. Инвестиции в блок ТЭН должны демонстрировать четкий возврат инвестиций (Return on Investment, ROI) и снижение общей стоимости владения (Total Cost of Ownership, TCO).

Формула ROI:

\[ \text{ROI} = \left( \frac{\text{Выгода от инвестиций} — \text{Стоимость инвестиций}}{\text{Стоимость инвестиций}} \right) \times 100\% \]

Где:

• Стоимость инвестиций: Включает стоимость блока ТЭН, пульта управления, кабелей, защитной автоматики и стоимость монтажных работ.
• Выгода от инвестиций: Включает прямую экономию (снижение расхода твердого топлива, экономия на оплате труда персонала за счет меньшей частоты загрузки топлива), косвенную выгоду (предотвращение простоев из-за отсутствия тепла, повышение комфорта для сотрудников/клиентов, снижение рисков повреждения системы от замерзания).

Примерный расчет TCO (на 5 лет):

Сравним TCO для углеродистой и нержавеющей стали, основываясь на ориентировочных данных:

Исходные данные (примерные отраслевые ориентиры):

• Стоимость блока ТЭН из углеродистой стали: ~5 000 руб.
• Стоимость блока ТЭН из нержавеющей стали: ~7 000 руб. (на 40% выше)
• Стоимость монтажа и автоматики: ~10 000 руб. (единовременно)
• Стоимость часа работы техника: ~1 500 руб.
• Периодичность замены: Углеродистая сталь — раз в 3 года; Нержавеющая сталь — раз в 7-10 лет (возьмем 7 лет для расчета).
• Экономия на топливе и труде: Предположим, 20 000 руб./год (за счет оптимизации использования котла).

Примечание: Цифры являются ориентировочными и могут значительно варьироваться в зависимости от региона, цен на топливо, тарифов на электроэнергию и специфики объекта. Расчет демонстрирует методологию оценки.

Из данного примера видно, что при одинаковой экономии за 5 лет, блок ТЭН из нержавеющей стали, несмотря на более высокую первоначальную стоимость, демонстрирует меньший TCO, поскольку не требует замены в течение этого периода. Это подчеркивает важность долгосрочного планирования для B2B-инвестиций.

Типовые Сценарии Применения и Ожидаемые Результаты (Кейсы/Паттерны)

Рассмотрим несколько сценариев использования блока ТЭН 6 кВт в различных B2B-контекстах, подчеркивая его адаптивность и экономическую целесообразность.

1. Кейс 1: Малое Производство (SMB — Small and Medium Business)

   Контекст: Небольшой цех по производству мебели площадью 200 м², отапливаемый твердотопливным котлом «Куппер ПРО 22» (Теплодар). Основная проблема — необходимость ручной загрузки топлива в ночное время и выходные, что приводит к переохлаждению помещения и риску повреждения материалов.

   Решение: Установка блока ТЭН 6 кВт из углеродистой стали с пультом управления Norma AQUA. Настройка работы ТЭН на автоматическое включение при снижении температуры теплоносителя ниже 40°C в нерабочие часы.

   Ожидаемые Результаты:

   • Сокращение трудозатрат: Отсутствие необходимости присутствия дежурного персонала для поддержания огня.
   • Стабильность температуры: Поддержание температуры воздуха в цехе не ниже 15°C круглосуточно, что предотвращает деформацию материалов.
   • Экономия топлива: Снижение расхода твердого топлива на 15-20% за счет более эффективного использования энергии и отсутствия перетопов.
   • ROI: Ожидаемая окупаемость инвестиций составляет 1,5-2 года за счет экономии на топливе и зарплате.

2. Кейс 2: Агропромышленный Комплекс (Тепличный Хозяйство)

   Контекст: Тепличный комплекс площадью 500 м², использующий котел «Зота» мощностью 30 кВт. Критична точность поддержания температуры для роста растений. Требуется система, способная быстро реагировать на перепады температуры и обеспечивать ночной подогрев без постоянного контроля.

   Решение: Установка блока ТЭН 6 кВт из нержавеющей стали (для повышенной надежности в условиях высокой влажности и потенциально агрессивных теплоносителей) с интеллектуальным пультом управления, интегрированным в общую систему мониторинга микроклимата теплицы.

   Ожидаемые Результаты:

   • Точное регулирование: Автоматическое поддержание заданной температуры с отклонением не более ±1°C.
   • Защита урожая: Минимизация рисков заморозков и гибели растений в ночное время или при резком падении внешней температуры.
   • Экономия: Снижение затрат на топливо до 25% за счет использования ТЭН в «пиковых» периодах, когда поддерживать огонь крайне неэффективно.
   • Увеличение урожайности: Оценка прироста урожайности на 5-10% за счет оптимальных температурных условий.
   • Долгосрочная надежность: Нержавеющая сталь обеспечивает длительный срок службы, снижая TCO.

3. Кейс 3: Многоквартирный Жилой Дом (Вспомогательная Котельная)

   Контекст: Вспомогательная котельная небольшого многоквартирного дома, где твердотопливный котел «Партнер» используется как основной источник тепла. Проблема — необходимость ручной регулировки, высокий износ котла при «тлеющем» режиме и недостаточная автоматизация.

   Решение: Интеграция блока ТЭН 6 кВт с возможностью подключения к трехфазной сети 380 В и дистанционным управлением через GSM-модуль, прикрепленный к пульту управления. Выбор углеродистой стали, но с акцентом на регулярное обслуживание.

   Ожидаемые Результаты:

   • Удаленный мониторинг и управление: Возможность контроля температуры и активации ТЭН диспетчером без физического присутствия.
   • Снижение износа котла: Передача функции поддержания минимальной температуры ТЭНам, что позволяет котлу работать в более эффективных режимах горения и увеличивает его ресурс.
   • Повышение комфорта жильцов: Отсутствие перепадов температуры в системе отопления.
   • Снижение затрат на персонал: Сокращение числа выездов на объект для регулировки котла.
   • Энергоэффективность: Оптимизация расхода топлива за счет использования электрического нагревателя в периоды сниженной потребности в тепле.

Чек-лист для Технического Аудита и Обслуживания Блока ТЭН

Регулярное обслуживание является критически важным для обеспечения долговечности и безотказной работы блока ТЭН в B2B-среде. Ниже представлен чек-лист для планового технического аудита:

1. Ежемесячная проверка:
   • Визуальный осмотр блока ТЭН и электрических соединений на предмет повреждений, коррозии, перегрева.
   • Проверка работоспособности пульта управления и точности показаний температуры.
   • Контроль герметичности резьбового соединения, отсутствие следов подтеков теплоносителя.
2. Ежеквартальная проверка:
   • Измерение сопротивления изоляции ТЭНов (проводится квалифицированным электриком). Норматив: не менее 0,5 МОм.
   • Проверка надежности контактов в клеммной коробке пульта управления.
   • Контроль состояния защитной автоматики (автоматы, УЗО).
3. Ежегодное обслуживание (перед отопительным сезоном):
   • Очистка поверхности ТЭНов от накипи или отложений (при необходимости, с полным сливом теплоносителя и демонтажем).
   • Полная проверка всех электрических параметров.
   • Проверка качества теплоносителя (pH, жесткость) и его соответствия требованиям. При необходимости — корректировка состава теплоносителя.
   • Замена пластиковых колпачков на выводах ТЭНов при наличии повреждений.
