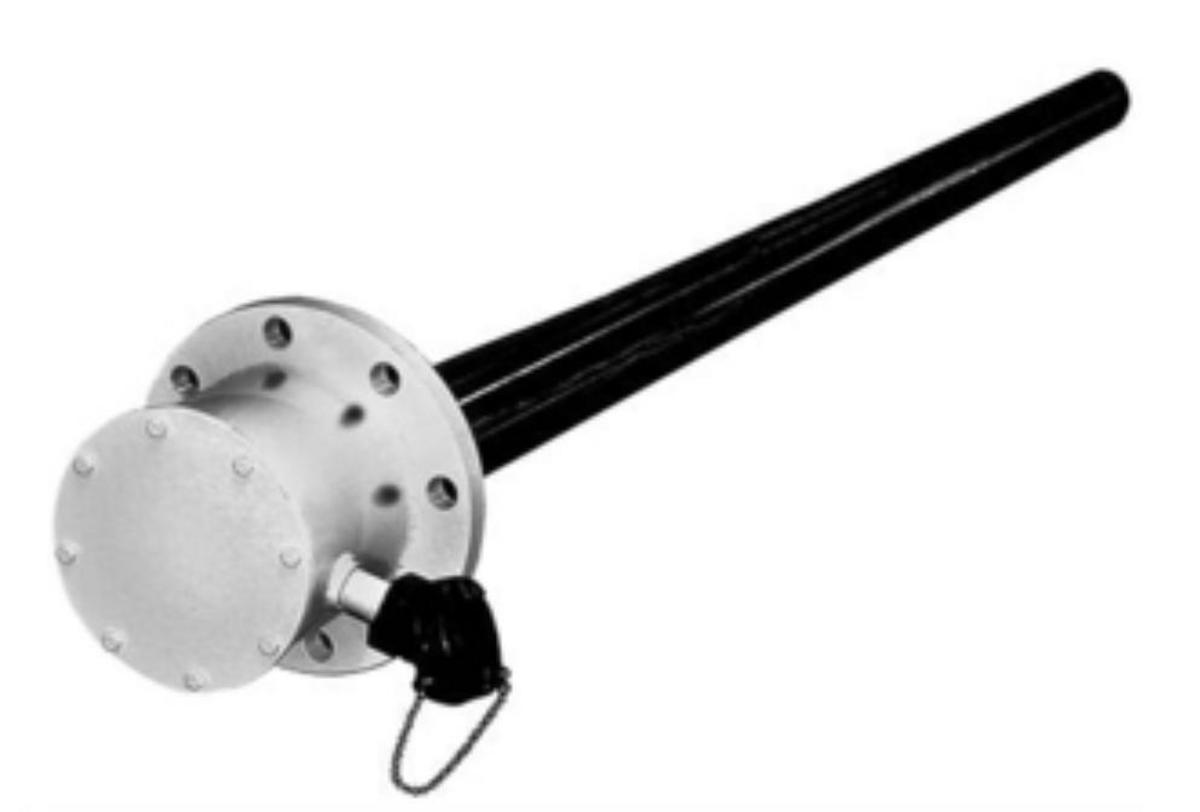

«LTFX Электрический резервуарный погружной нагреватель 480 V 3 PH 36kW»

LTFX Электрический резервуарный погружной нагреватель 480 V 3 PH 36 кВт: стратегический выбор и планирование внедрения

Принятие решений о модернизации или создании новых промышленных систем нагрева требует комплексного подхода, учитывающего не только текущие технические потребности, но и долгосрочную экономическую эффективность, надежность и безопасность. Электрический резервуарный погружной нагреватель LTFX мощностью 36 кВт, рассчитанный на 3-фазное питание 480 В, представляет собой высокопроизводительное решение, предназначенное для широкого спектра промышленных и коммерческих задач. Его характеристики позиционируют его как ключевой элемент в системах, где требуется быстрый и эффективный нагрев больших объемов жидкостей.

Данная модель серии LTFX специально разработана для интенсивной эксплуатации, предлагая значительную мощность в 36 000 Вт, что критически важно для сокращения времени нагрева и поддержания стабильных температурных режимов в крупногабаритных резервуарах. Использование 3-фазной сети (3 PH), распространённой в промышленной инфраструктуре, обеспечивает сбалансированное распределение нагрузки и стабильность работы оборудования при высоких энергопотребностях.

Ключевые понятия и терминология

• LTFX (Industrial Immersion Heaters): Серия промышленных погружных нагревателей, спроектированных для прямого нагрева различных жидкостей в резервуарах.
• ТЭН (Трубчатый Электронагреватель): Базовый нагревательный элемент, представляющий собой металлическую трубку с расположенной внутри нее спиралью из высокоомного сплава (например, нихрома), изолированной от оболочки диэлектрическим наполнителем (часто оксидом магния).
• AISI 316L (American Iron and Steel Institute 316L): Марка аустенитной нержавеющей стали с пониженным содержанием углерода. Отличается высокой коррозионной стойкостью, особенно в агрессивных химических средах и при воздействии хлоридов, что делает ее идеальным материалом для контактов с широким спектром жидкостей.
• IP68 (Ingress Protection 68): Международный стандарт степени защиты оболочки электрооборудования. «6» означает полную защиту от пыли, «8» — защиту от длительного погружения в воду на глубину, определённую производителем, без проникновения влаги.
• 3-фазное питание (3 PH): Система переменного тока, использующая три проводника, по которым ток передаётся со сдвигом фаз на 120 электрических градусов. Обеспечивает более эффективную и стабильную передачу электроэнергии для мощных промышленных потребителей.
• Фланцевое крепление: Метод монтажа, при котором нагреватель крепится к резервуару с помощью плоского кольца (фланца) с болтовыми отверстиями, обеспечивая герметичное и надежное соединение без необходимости сварки.
• Плотность мощности (Вт/см²): Отношение общей электрической мощности нагревателя к площади его рабочей поверхности. Критический параметр, влияющий на срок службы ТЭНа и предотвращающий локальный перегрев рабочей среды, особенно для чувствительных жидкостей.

Технические характеристики и конструктивные особенности

Основой эффективности LTFX 36 кВт являются его тщательно продуманные технические параметры и конструкция, ориентированные на долговечность и производительность в промышленных условиях.

Особенности конструкции, формирующие ценность:

• Пониженная плотность мощности: Трубчатая конструкция ТЭНа позволяет равномерно распределить 36 кВт мощности по значительной площади, снижая плотность мощности на поверхности элемента. Это предотвращает пригорание или деградацию термочувствительных жидкостей (например, масел, некоторых химических растворов) и значительно продлевает срок службы самого нагревателя.
• Модульность и ремонтопригодность: Фланцевое крепление не только упрощает первичный монтаж, но и обеспечивает быстрый доступ к нагревательным элементам для обслуживания или замены без необходимости слива всего резервуара или демонтажа сложной обвязки (в зависимости от конструкции резервуара и расположения фланца).
• Материал AISI 316L: Выбор этого материала критичен для снижения операционных затрат и рисков. Он минимизирует коррозию и последующее загрязнение нагреваемой среды, что особенно важно в пищевой, фармацевтической и высокотехнологичной химической промышленности. Это также сокращает простои, связанные с заменой оборудования из-за коррозии.

Сферы применения и экономический эффект

Высокая мощность и адаптируемость LTFX 36 кВт делают его оптимальным решением для ряда отраслей, где контроль температуры является ключевым фактором производственного процесса или поддержания инфраструктуры.

• Промышленные резервуары: Нагрев воды, технологических масел, смазочно-охлаждающих жидкостей (СОЖ) для поддержания оптимальной вязкости или температуры реакции. Экономический эффект: Снижение брака, ускорение производственных циклов, оптимизация энергопотребления за счет точного контроля.
• Бассейны и аквапарки (крупные коммерческие объекты): Поддержание комфортной температуры воды. Экономический эффект: Увеличение посещаемости, снижение затрат на отопление благодаря высокой эффективности нагрева.
• Пищевая промышленность: Нагрев сиропов, молока, масел, воды для санитарных нужд. Требования к материалам (AISI 316L) полностью соответствуют стандартам гигиены. Экономический эффект: Обеспечение качества продукции, соответствие санитарным нормам, повышение безопасности процессов.
• Химическая промышленность: Поддержание температуры реагентов, растворов, промывочных жидкостей в процессе синтеза или очистки. Устойчивость к агрессивным средам критически важна. Экономический эффект: Стабильность химических реакций, предотвращение выпадения осадков, увеличение срока службы оборудования.
• Сельское хозяйство (крупные фермы): Обогрев больших объемов воды для животных, систем ирригации, поддержание микроклимата. Экономический эффект: Улучшение здоровья животных, повышение урожайности, снижение потребления энергоресурсов.
• Отопление и ГВС (крупные объекты): Подогрев воды в системах центрального отопления и горячего водоснабжения (ГВС) для промышленных предприятий, гостиничных комплексов, крупных жилых объектов. Экономический эффект: Снижение эксплуатационных затрат по сравнению с газовым отоплением в ряде регионов, повышение надежности системы.

Сравнительный анализ решений: LTFX 36 кВт в контексте выбора

Выбор оптимального нагревателя — это компромисс между мощностью, материалами, стоимостью, эксплуатационными расходами и спецификой применения. LTFX 36 кВт демонстрирует сильные стороны в высокомощном сегменте, но важно понимать его позиционирование.

Как видно из таблицы, LTFX 36 кВт занимает нишу высокоэффективных и надежных нагревателей для средних и крупных промышленных применений, где качество материалов и высокая мощность имеют первостепенное значение. Его преимущества проявляются в снижении эксплуатационных затрат и повышении стабильности производственных процессов, что критически важно для принятия решения на уровне C-suite и VP.

Рекомендации по стратегическому выбору

При выборе LTFX 36 кВт или его аналогов необходимо учитывать не только сиюминутные затраты, но и общую экономику проекта.

1. Анализ объема и требуемого дельта-Т: Точно рассчитайте объем жидкости, который необходимо нагреть, и требуемую разницу температур. Используйте формулу: P = (V * ρ * Cp * ΔT) / t, где P — мощность (Вт), V — объем (м³), ρ — плотность жидкости (кг/м³), Cp — удельная теплоемкость (Дж/кг·°C), ΔT — изменение температуры (°C), t — время нагрева (с). Это позволит определить необходимую мощность нагревателя и убедиться, что 36 кВт будет достаточно или, наоборот, не избыточно.
2. Оценка химической совместимости: Подтвердите совместимость материала AISI 316L с рабочей жидкостью. Для крайне агрессивных сред могут потребоваться титановые или хастеллоевые ТЭНы, что повлечет за собой пересмотр бюджета и поставщика.
3. Аудит электросетевой инфраструктуры: Убедитесь в наличии 3-фазного питания 480 В с достаточной пропускной способностью. Модернизация электросети может стать существенной статьей расходов. Расчёт I = P / (√3 * U * cos(φ)), где I — ток, P — мощность, U — напряжение, cos(φ) — коэффициент мощности, поможет определить требуемое сечение кабеля и номинал защитного оборудования.
4. Условия эксплуатации: Если ожидаются абразивные частицы, высокое давление или частые перепады температуры, это должно быть учтено при выборе конкретной модификации и дополнительных систем защиты (например, температурные датчики на каждой группе ТЭНов).
5. Стоимость жизненного цикла (TCO): Помимо первоначальной стоимости, оцените затраты на энергопотребление, обслуживание (регулярная чистка, замена элементов), потенциальные потери от простоев. Высокая эффективность LTFX и долговечность AISI 316L часто обеспечивают более низкий TCO в долгосрочной перспективе по сравнению с дешевыми аналогами.
6. Автоматизация и интеграция: Рассмотрите возможность интеграции нагревателя в существующую систему управления (например, SCADA (Supervisory Control and Data Acquisition) или DCS (Distributed Control System)) для автоматического контроля температуры, удаленного мониторинга и оптимизации потребления энергии. Нагреватели LTFX с соответствующими контроллерами могут предложить точное поддержание температуры с отклонением ±1-2°C.

После тщательного стратегического анализа и выбора оптимального решения, следующим критически важным этапом является его квалифицированное внедрение и последующая эксплуатация. Правильная установка, подключение и регулярное обслуживание LTFX 36 кВт являются залогом его долгосрочной, бесперебойной работы и максимальной отдачи от инвестиций.

Продвинутая практика и внедрение: максимизация эффективности LTFX 36 кВт

После принятия решения о выборе LTFX 36 кВт, фокус смещается на эффективное внедрение и управление жизненным циклом оборудования. Это требует глубокого понимания не только технических аспектов, но и организационных процессов, интеграции с существующей инфраструктурой и методов обеспечения долгосрочной производительности.

Пошаговая реализация проекта внедрения

Внедрение мощного нагревателя, такого как LTFX 36 кВт, следует рассматривать как проект, требующий поэтапного планирования, четкого распределения ролей и строгого контроля качества.

1. Этап 1: Подготовка и проектирование (Спринт 1)
   • Роли: Инженер-проектировщик, электрик-проектировщик, менеджер проекта, представитель производственного отдела.
   • Артефакты:
     • Рабочий проект (layout, P&ID (Piping and Instrumentation Diagram), электрические схемы) с точным указанием места установки, схемы электроподключения.
     • Расчет теплопотерь резервуара и тепловой нагрузки для подтверждения мощности 36 кВт и уточнения требований к изоляции.
     • Спецификация на дополнительные материалы: кабели (с учетом 480 В и 36 кВт ток составит ~43 А на фазу при cosφ=0.9, поэтому потребуются кабели с соответствующим сечением и термостойкостью), защитная автоматика (автоматические выключатели, УЗО (Устройство Защитного Отключения)), средства автоматизации (термостаты, датчики PT100, контроллеры, ПИД-регуляторы).
   • Контроль качества: Рецензирование проекта сторонним инженером или внутренним экспертом по электробезопасности и теплотехнике.
   • Оценка ROI: Прогнозирование снижения энергозатрат или увеличения производительности на основе проектных данных. Например, при снижении времени нагрева партии продукта на 1 час, с 10 партиями в день, это дает 10 часов дополнительной производственной мощности ежедневно.
2. Этап 2: Монтаж и подключение (Спринт 2)
   • Роли: Монтажная бригада (слесари, электрики), специалист по КИПиА (Контрольно-Измерительные Приборы и Автоматика), инженер по технике безопасности.
   • Артефакты:
     • Подготовка резервуара: Полная очистка внутреннего пространства, проверка целостности фланцевого соединения на резервуаре (если оно есть) или подготовка отверстия под фланец согласно чертежам.
     • Установка нагревателя: Аккуратный монтаж фланца нагревателя на резервуаре с использованием рекомендованных уплотнительных прокладок (например, из PTFE (Политетрафторэтилен) или EPDM (Этилен-пропиленовый каучук), в зависимости от среды) и соблюдением момента затяжки болтов для обеспечения герметичности.
     • Электромонтаж: Подключение к 3-фазной сети 480 В через соответствующий распределительный щит с автоматической защитой и устройством защитного отключения. Обязательное многоточечное заземление корпуса нагревателя и щита управления.
     • Подключение систем автоматизации: Интеграция термодатчиков (например, PT100) и исполнительных механизмов с контроллером для точного поддержания заданной температуры и защиты от перегрева.
   • Контроль качества: Визуальный осмотр герметичности после заполнения резервуара, проверка изоляции мегаомметром (сопротивление изоляции должно быть не менее 0.5 МОм), проверка фазировки и баланса токов по фазам под нагрузкой.
   • Метрики: Время монтажа, количество выявленных неисправностей на этапе пусконаладки.
3. Этап 3: Пусконаладочные работы и оптимизация (Спринт 3)
   • Роли: Инженер по наладке, оператор производственной линии, инженер КИПиА.
   • Артефакты:
     • Первичный запуск: Постепенное включение нагревателя с контролем температуры, давления и токов.
     • Настройка ПИД-регулятора: Оптимизация параметров пропорциональной, интегральной и дифференциальной составляющих регулятора для достижения минимального перерегулирования и быстрого выхода на заданную температуру.
     • Тестирование аварийных сценариев: Проверка срабатывания защиты от перегрева, сухого хода (если установлен соответствующий датчик), короткого замыкания.
   • Контроль качества: Документирование всех параметров работы в различных режимах, составление паспорта установки.
   • Оценка эффективности: Измерение фактической скорости нагрева, энергопотребления на цикл, стабильности поддержания температуры. Сравнение с проектными значениями.

Эксплуатация, обслуживание и оптимизация

Долгосрочная и эффективная работа LTFX 36 кВт напрямую зависит от грамотной эксплуатации и своевременного обслуживания. Это не просто «замена деталей», а предиктивное управление активами.

• Регулярный мониторинг и предиктивное обслуживание:
  • Мониторинг энергопотребления: Отслеживание потребляемой мощности и температуры для выявления аномалий, таких как нарастание накипи или снижение эффективности теплопередачи. Современные системы управления могут автоматически сигнализировать об отклонениях.
  • Вибродиагностика (если применимо): Для насосов, обеспечивающих циркуляцию, но косвенно влияет на эффективность нагрева.
  • Термографический контроль: Регулярная проверка фланцевого соединения и клеммной коробки инфракрасным термометром или тепловизором для выявления точек перегрева, что указывает на ослабление контактов или деградацию изоляции.
• Профилактическое обслуживание (чек-лист):
  1. Очистка нагревательного элемента: Периодическое удаление накипи, отложений и загрязнений с поверхности ТЭНа (частота зависит от качества рабочей жидкости). Использование механической очистки или специализированных химических растворов. Цель: Восстановление оптимальной теплопередачи, снижение энергопотребления и предотвращение локального перегрева.
  2. Проверка герметичности: Ежемесячный осмотр фланцевого соединения и уплотнений на предмет протечек, следов коррозии или деформации. При необходимости – подтяжка болтов или замена прокладок.
  3. Инспекция электроподключений: Ежегодная проверка клеммной коробки, затяжки контактов, состояния изоляции проводки. Поиск следов перегрева или окисления.
  4. Калибровка датчиков и термостатов: Регулярная проверка точности работы температурных датчиков и термостатов, а также систем защиты от перегрева. Калибровка по эталонным приборам.
  5. Замена ТЭН: При выходе из строя одного или нескольких элементов, благодаря модульной конструкции, возможна точечная замена без демонтажа всего нагревателя, что сокращает время простоя. Рекомендуется использовать оригинальные запасные части.
• Управление запасными частями: Ведение складского запаса критически важных компонентов (резервные ТЭНы, уплотнения, датчики) для минимизации времени простоя в случае поломки.

Кейсы и паттерны использования LTFX 36 кВт

Кейс 1: Крупное производственное предприятие (Enterprise Segment)

Задача: Поддержание стабильной температуры (60±2°C) в 5000-литровом резервуаре с техническим маслом для гидравлических прессов в условиях непрерывного производства. Ранее использовались паровые теплообменники с частыми простоями из-за проблем с конденсатом и колебаниями температуры.

Решение: Установлены два LTFX 36 кВт с фланцевым креплением, интегрированные в централизованную SCADA-систему с ПИД-регуляторами. Материал AISI 316L выбран для предотвращения коррозии и сохранения чистоты масла. Внедрена система автоматического контроля уровня жидкости для предотвращения сухого хода.

Результаты: Стабилизация температуры масла привела к сокращению брака на 15% и увеличению срока службы гидравлических компонентов на 20%. Время нагрева резервуара сократилось на 30% по сравнению с паровым аналогом. Затраты на электроэнергию оказались на 10% ниже благодаря точной регулировке и отсутствию потерь пара. Общий ROI достиг 25% за первый год эксплуатации, период окупаемости составил 3 года.

Кейс 2: Пищевая промышленность (Regulated Segment)

Задача: Поддержание температуры 85°C для пастеризации 2000 литров молочной смеси в буферном танке перед розливом. Строгие санитарные требования, необходимость быстрой очистки и предотвращения пригорания.

Решение: Установлен один LTFX 36 кВт с корпусом из AISI 316L, обладающим низкой плотностью мощности, чтобы избежать пригорания молочных белков. Система контроля температуры настроена на поддержание заданной температуры с точностью ±0.5°C. Нагреватель легко демонтируется для CIP (Clean-in-Place) процессов.

Результаты: Соответствие всем санитарным стандартам, отсутствие пригорания продукта, что минимизировало отходы. Время пастеризации сократилось на 20%, что позволило увеличить производительность линии на одну смену в неделю. Экономия на очистке и уменьшение простоев из-за ручного удаления пригоревших остатков значительно улучшили операционную маржу.

Кейс 3: Небольшой химический завод (SMB Segment)

Задача: Подогрев 800-литрового резервуара с химическим раствором до 40°C для ускорения реакции. Предыдущий нагреватель (12 кВт) не справлялся, что приводило к длительным задержкам.

Решение: Внедрен LTFX 36 кВт, который обеспечивает необходимую мощность. Для контроля и мониторинга установлена простая, но надежная система с двухпозиционным термостатом и механическим таймером для автоматического отключения по завершении цикла. Особое внимание уделено химической стойкости AISI 316L к раствору.

Результаты: Время нагрева сокращено в 2.5 раза, что позволило выполнять больше производственных циклов в день. Продуктивность отдела возросла на 40%. Инвестиции окупились в течение 18 месяцев за счет увеличения объема выпускаемой продукции.
