Эффективный тэн для печи полимеризации: выбери лучшее решение

Почему электрические ТЭНы — оптимальный выбор для полимеризационных печей

Электрический нагрев является предпочтительным решением для камер малого и среднего объема, где не требуется обработка крупных объектов. ТЭНы обеспечивают стабильный конвективный нагрев воздуха, что критично для равномерного отверждения порошковой краски, предотвращая такие дефекты, как «апельсиновая корка» или недожг. Рассчитываемая мощность составляет 4–5 кВт на 1 м³ объема камеры: для малых печей минимум 3 кВт/м³. Это позволяет быстро достигнуть рабочей температуры (в пределах 15–30 минут) и поддерживать ее с минимальными колебаниями (до ±5°C).

<h3>Преимущества ТЭНов перед газовым и масляным нагревом</h3>
<ul>
    <li>Полная автоматизация с терморегуляторами и датчиками.</li>
    <li>Отсутствие продуктов сгорания, что сохраняет чистоту камеры с зеркальным отражающим покрытием.</li>
    <li>Легкость замены: ресурс составляет 1500–5000+ часов при правильной эксплуатации.</li>
    <li>Экономия: окупаемость за 1–2 года благодаря низкому энергопотреблению и отсутствию простоев.</li>
</ul>
<p>Однако стоит отметить, что для достижения равномерности нагрева требуется принудительная конвекция с использованием вентиляторов, иначе возможны "горячие точки".</p>

<h2>Виды ТЭНов для печей полимеризации: сравнение характеристик</h2>
<p>Существуют четыре основных типа нагревателей, используемых в полимеризационных камерах. Трубчатые ТЭНы выделяются своей универсальностью, оребренные характеризуются скоростью нагрева, а инфракрасные варианты - энергоэффективностью в больших объемах.</p>

<table>
    <thead>
        <tr>
            <th>Тип нагревателя</th>
            <th>Мощность на элемент</th>
            <th>Материалы</th>
            <th>Преимущества</th>
            <th>Недостатки</th>
            <th>Применение</th>
        </tr>
    </thead>
    <tbody>
        <tr>
            <td>Трубчатые воздушные (гладкие)</td>
            <td>1–3 кВт</td>
            <td>Нержавеющая сталь (AISI 304/321), нихромовая спираль, периклаз/магнезия</td>
            <td>Дешевые, долговечные, простая замена</td>
            <td>Медленный теплообмен без оребрения</td>
            <td>Малые/средние печи, вертикальное/горизонтальное расположение</td>
        </tr>
        <tr>
            <td>Оребренные воздушные</td>
            <td>2–5 кВт</td>
            <td>Нержавеющая сталь + углеродистая сталь ребер</td>
            <td>Увеличенная площадь теплоотдачи, равномерное нагревание</td>
            <td>Дороже гладких, сложнее чистка</td>
            <td>Печи с вентиляцией, напольное размещение</td>
        </tr>
        <tr>
            <td>Инфракрасные керамические</td>
            <td>1–15 кВт</td>
            <td>Керамика с ИК-излучением, кварцевые трубки</td>
            <td>Энергоэффективность выше</td>
            <td>Высокая цена, хрупкость</td>
            <td>Крупные печи, постоянная эксплуатация</td>
        </tr>
        <tr>
            <td>Кварцевые ИК</td>
            <td>1–4 кВт</td>
            <td>Кварцевое стекло, вольфрамовая спираль</td>
            <td>Быстрый запуск, равномерное нагревание</td>
            <td>Короткий ресурс, чувствительность к перегреву</td>
            <td>Дополнение к ТЭНам в гибридных системах</td>
        </tr>
    </tbody>
</table>
<p>Трубчатые ТЭНы являются оптимальным выбором в 80% случаев: они значительно дешевле инфракрасных и способны выдерживать обдув и перегрев. Рекомендуется использовать оребрение только в случае мощной вентиляции, иначе это может быть избыточным решением.</p>

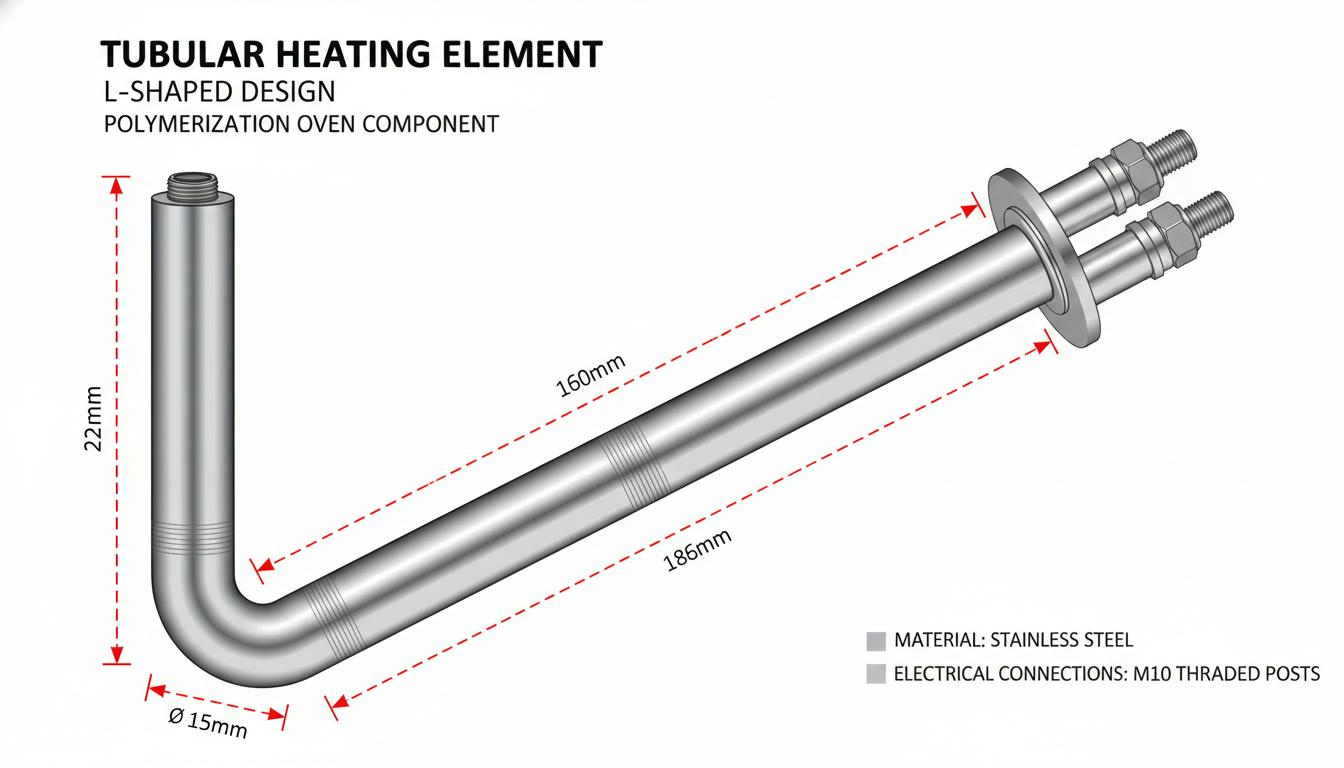

<h2>Конструктивные формы и размеры ТЭНов</h2>
<p>Форма ТЭНов зависит от способа монтажа:</p>
<ul>
    <li><strong>Прямые:</strong> для вертикального размещения вдоль стен в отдельном коробе.</li>
    <li><strong>U-образные:</strong> компактные, выводы находятся с одной стороны, подходит для стеновых коробов.</li>
    <li><strong>Подковообразные (омега):</strong> для горизонтального размещения под фальшполом, что обеспечивает прохождение тепла.</li>
</ul>
<h3>Стандартные параметры</h3>
<p>Важные размеры ТЭНов включают:</p>
<ul>
    <li>Диаметр трубки: 6–18 мм (рекомендуется 6–10 мм для быстрого нагрева).</li>
    <li>Длина: от 280 до 6000 мм (например, 480 мм - 1,5 кВт; 740 мм - 2,5 кВт).</li>
    <li>Штуцеры: М14×1,5 (длина 80–130 мм для утепления), фланцы или резьба.</li>
    <li>Напряжение: 220 В (для бытовых нужд) или 400 В (трехфазное для мощностей свыше 5 кВт).</li>
</ul>

<h2>Расположение ТЭНов: вертикальное vs горизонтальное</h2>
<p>Для достижения равномерного нагрева без вентиляции это сделать сложно, так как естественная конвекция слаба.</p>
<ul>
    <li><strong>Вертикальное размещение:</strong> ТЭНы располагаются на стенах или в коробах, горячий воздух поступает снизу. Плюсы: равномерный нагрев и лёгкий доступ; минусы: занимает стену.</li>
    <li><strong>Горизонтальное размещение:</strong> под решетчатым полом, что не мешает загрузке. Плюсы: экономит пространство; минусы: необходим фальшпол и риск теплопотерь без решетки.</li>
</ul>

<p>Рекомендуется комбинированное размещение с вентиляторами (приточные сверху короба), что позволяет обеспечить обдув на уровне 5–10 м/с.</p>

<h2>Критерии выбора лучшего ТЭНа: пошаговое руководство</h2>
<ol>
    <li><strong>Рассчитайте мощность:</strong> Объем камеры (м³) умножьте на 4–5 кВт. Например: для 2 м³ - 8–10 кВт.</li>
    <li><strong>Примите во внимание тип печи:</strong> для малых (<2 м³) выбирайте гладкие трубчатые 220 В, для крупных - оребренные или ИК 400 В.</li>
    <li><strong>Выберите материалы:</strong> нержавеющая сталь AISI 321/316Ti для защиты от коррозии, нихром или фехраль для спирали.</li>
    <li><strong>Дополнительно:</strong> оребрение, если вентиляция слабая; газовая защита для температур свыше 200°C; ресурс более 3000 ч.</li>
    <li><strong>Оцените экономику:</strong> ТЭНы окупаются благодаря низким затратам (1–3 тыс. руб./шт.), инфракрасные - только при постоянной работе 24/7.</li>
    <li><strong>Выбор производителя:</strong> предпочтение отдавайте заводам с репутацией, таким как Гатчинский или "Элемент ТМ".</li>
</ol>

<p>Обратите внимание на возможные ошибки при выборе: недооценка важности конвекции может привести к неравномерному нагреву, тонкие стенки могут вызвать прогорание, а отсутствие штуцеров - плохую фиксацию.</p>

<h2>Монтаж и эксплуатация: практические советы</h2>
<p>Первоначальные инструменты включают ключ для штуцеров, мультиметр, термопару и термостойкий герметик.</p>

<h3>Шаги установки</h3>
<ol>
    <li>Отключите питание и проверьте изоляцию.</li>
    <li>Закрепите ТЭНы с расстоянием 10–15 см между элементами.</li>
    <li>Подключите: для 220 В используйте фазу/ноль; для 400 В - звезда/треугольник.</li>
    <li>Установите вентиляторы для обдува ТЭНов и терморегулятор (PID-контроллер).</li>
    <li>Проведите тестирование: сначала прогрейте до 200°C и проверьте равномерность (±10°C).</li>
</ol>

<h3>Эксплуатация</h3>
<ul>
    <li><strong>Чистка:</strong> каждые 500 часов без использования абразивов.</li>
    <li><strong>Безопасность:</strong> защита от перегрева (термовыключатель 300°C), заземление.</li>
    <li><strong>Продление ресурса:</strong> обеспечьте обдув воздухом и избегайте сухого хода более 10 минут.</li>
</ul>

<h2>Преимущества качественных ТЭНов от проверенных заводов</h2>
<p>Заводы, такие как Гатчинский, применяют оптимизированные технологии, что позволяет снизить материалоемкость производства при сохранении ресурса. ТЭНы способны выдерживать внешний обдув, что значительно сокращает время простоя на 50%.</p>

<h2>Альтернативы и гибридные решения</h2>
<p>Для достижения максимальной эффективности можно рассмотреть керамические ИК (сферические) в сочетании с ТЭНами или кварцевые для точечного нагрева. В крупных производствах используются блоки мощностью 15–18 кВт для быстрого выхода на рабочий режим.</p>

<p>При выборе оборудования для полимеризационных печей важно учитывать специфику производства и требования к качеству отверждения, что позволит определить оптимальную конфигурацию нагревательных элементов и обеспечить стабильные характеристики работы.</p>

Выбор подходящего нагревателя: расчеты и особенности

Когда приходит время выбора ТЭНа для печи полимеризации, несколько параметров требуют особого внимания. Рассмотрим, как правильно провести расчеты и какие аспекты следует учитывать для обеспечения качественного и эффективного отверждения полимерных покрытий.

<h3>Расчет мощности ТЭНа</h3>
<p>Рекомендуемая мощность ТЭНа рассчитывается исходя из объема печи. Необходимо учитывать, что оптимальная мощность составляет 4–5 кВт на 1 м³ объема камеры. Для малых печей, объем которых меньше 2 м³, следует выбирать ТЭНы с мощностью минимум 3 кВт/м³.</p>
<pre>

Мощность = Объем камеры (м³) × 4–5 кВт
Например: Объем 2 м³ → Мощность 8–10 кВт (например, 4×2,5 кВт ТЭНа).

<h3>Материалы и конструкции</h3>
<p>Выбор материалов имеет критическое значение для долговечности и эффективности ТЭНа. Рекомендуется использовать нержавеющую сталь (AISI 321/316Ti) для конструкций, которые будут эксплуатироваться в условиях возможной коррозии. Нихром и фехраль подходят для нагревательных спиралей благодаря своим термическим свойствам.</p>

<h3>Установка и монтаж: практические советы</h3>
<p>Правильная установка ТЭНов - залог их долговечной и эффективной работы. При установке рекомендуется соблюдать следующие шаги:</p>
<ol>
    <li>Отключить питание и проверить изоляцию системы.</li>
    <li>Закрепить ТЭНы с расстоянием 10–15 см между элементами для обеспечения равномерного нагрева.</li>
    <li>Подключить систему: при 220 В - использовать фазу и ноль; при 400 В - выбрать схему звезда или треугольник в зависимости от конфигурации.</li>
    <li>Установить вентиляторы, чтобы обеспечить обдув ТЭНов и улучшить теплообмен.</li>
    <li>Тестировать систему: сначала прогреть до 200°C и проверить температурные колебания, которые должны быть в пределах ±10°C.</li>
</ol>

<h2>Эксплуатационные характеристики и уход за ТЭНами</h2>
<p>Для обеспечения длительной службы ТЭНов важно соблюдать режим эксплуатации и проводить регулярное обслуживание.</p>
<h3>Чистка и профилактика</h3>
<p>Чистка ТЭНов должна проводиться каждые 500 часов работы. Рекомендуется избегать использования абразивных средств, чтобы не повредить поверхность нагревателя.</p>

<h3>Безопасность и защита</h3>
<p>Важно обеспечить безопасность эксплуатации, установив термовыключатель, который будет отключать систему при перегреве (обычно - 300°C). Также рекомендуется применение заземления для предотвращения коротких замыканий и электроударов.</p>

<h2>Современные технологии и тенденции в области ТЭНов</h2>
<p>Современные разработки в области электрического нагрева включают использование гибридных систем, которые комбинируют ТЭНы с инфракрасными нагревателями. Эти системы обеспечивают более быстрый разогрев и высокую энергоэффективность, что особенно важно для крупных производств.</p>

<h3>Гибридные решения</h3>
<p>Гибридные системы, как правило, состоят из керамических ИК-нагревателей в сочетании с трубчатыми ТЭНами. Это сочетание позволяет использовать преимущества обоих типов нагревателей, например, быстрое время нагрева, обеспечиваемое ИК, в дополнение к стабильному и равномерному прогреву от ТЭНов.</p>

<h3>Выбор производителя</h3>
<p>Когда речь идет о выборе производителя, предпочтение следует отдавать компаниям с проверенной репутацией, которые предоставляют гарантии на свои изделия и могут предложить качественную техподдержку. Надежные производители обеспечивают не только качество своей продукции, но и долгосрочные отношения с клиентами.</p>

<h2>Заключительные рекомендации по выбору ТЭНа</h2>
<p>Выбирая ТЭН для своей печи полимеризации, важно проанализировать все вышеперечисленные факторы - от расчета необходимой мощности до выбора материалов и производителей. Такой осознанный подход поможет избежать распространенных ошибок и обеспечит высокое качество отверждения полимерных покрытий. Надеемся, что предоставленная информация окажется полезной при принятии решения и поможет обустроить эффективный процесс полимеризации в вашем производстве.</p>
