ЭТВ ТЭН 2,7 кВт для тепловентилятора ТВ-21 «Макар»

Оптимизация систем воздушного обогрева: комплексный подход к выбору и эксплуатации ЭТВ ТЭН 2,7 кВт для тепловентилятора ТВ-21 «Макар»

В условиях интенсивной эксплуатации промышленных, складских и строительных объектов, где поддержание оптимального температурного режима является критически важным для производственных процессов, комфорта персонала и сохранности материалов, эффективность систем воздушного обогрева выходит на первый план. Ключевым компонентом таких систем, как тепловентилятор ТВ-21 «Макар», является трубчатый электронагреватель (ТЭН). Модель ЭТВ ТЭН 2,7 кВт представляет собой специализированное решение, требующее глубокого понимания технических характеристик, принципов выбора и стратегий обслуживания для обеспечения максимальной надежности и минимизации эксплуатационных издержек. Данный материал адресован техническим специалистам, руководителям отделов снабжения, производственным менеджерам и всем, кто принимает решения в области закупок и эксплуатации промышленного теплового оборудования.

Ключевые понятия и терминология в контексте электронагревателей

Для принятия обоснованных решений необходимо оперировать точной терминологией:

• ТЭН (трубчатый электронагреватель): Электрический нагревательный элемент, состоящий из металлической трубки (оболочки), внутри которой расположен высокоомный нагревательный элемент (спираль), изолированный от оболочки уплотненным диэлектрическим материалом (обычно периклазом – оксидом магния). При прохождении электрического тока по спирали выделяется тепло, которое передается на трубку и далее – в окружающую среду.
• ЭТВ (электротрубчатые нагреватели): Специализированная серия ТЭНов, предназначенная для нагрева воздуха и газов. Их конструкция оптимизирована для работы в воздушных средах при высоких температурах и требует эффективного теплоотвода.
• Тепловентилятор / Тепловая пушка: Устройство для принудительного обогрева помещений, в котором вентилятор прогоняет воздух через нагревательные элементы (ТЭНы), обеспечивая быстрый и равномерный подъем температуры. Тепловые пушки часто отличаются более высокой мощностью и мобильностью.
• Мощность (кВт): Основная характеристика ТЭНа, определяющая количество тепловой энергии, выделяемой в единицу времени. Для ЭТВ ТЭН 2,7 кВт это 2,7 киловатт. Суммарная мощность тепловентилятора ТВ-21 «Макар» (21 кВт) формируется из нескольких таких элементов, что позволяет осуществлять ступенчатую регулировку.
• Напряжение (В): Электрический параметр, определяющий номинальное напряжение питания ТЭНа (220 В для данной модели). Важно строго соблюдать соответствие напряжения ТЭНа и электросети, чтобы избежать перегрузок или недостаточного нагрева.
• Развернутая длина ТЭНа (мм): Общая длина нагревательного элемента в развернутом состоянии, включая все изгибы. Этот параметр критичен для правильной установки и эффективного теплообмена внутри корпуса тепловентилятора.
• Материал трубки (нержавеющая сталь): Выбор материала оболочки ТЭНа влияет на его долговечность, коррозионную стойкость и устойчивость к высоким температурам. Нержавеющая сталь является предпочтительным вариантом для воздушных ТЭНов из-за своих эксплуатационных характеристик.
• TCO (Total Cost of Ownership – совокупная стоимость владения): Экономическая метрика, учитывающая не только цену покупки ТЭНа, но и все сопутствующие затраты на его эксплуатацию, обслуживание, замену, а также потенциальные потери от простоев оборудования в течение всего срока службы.

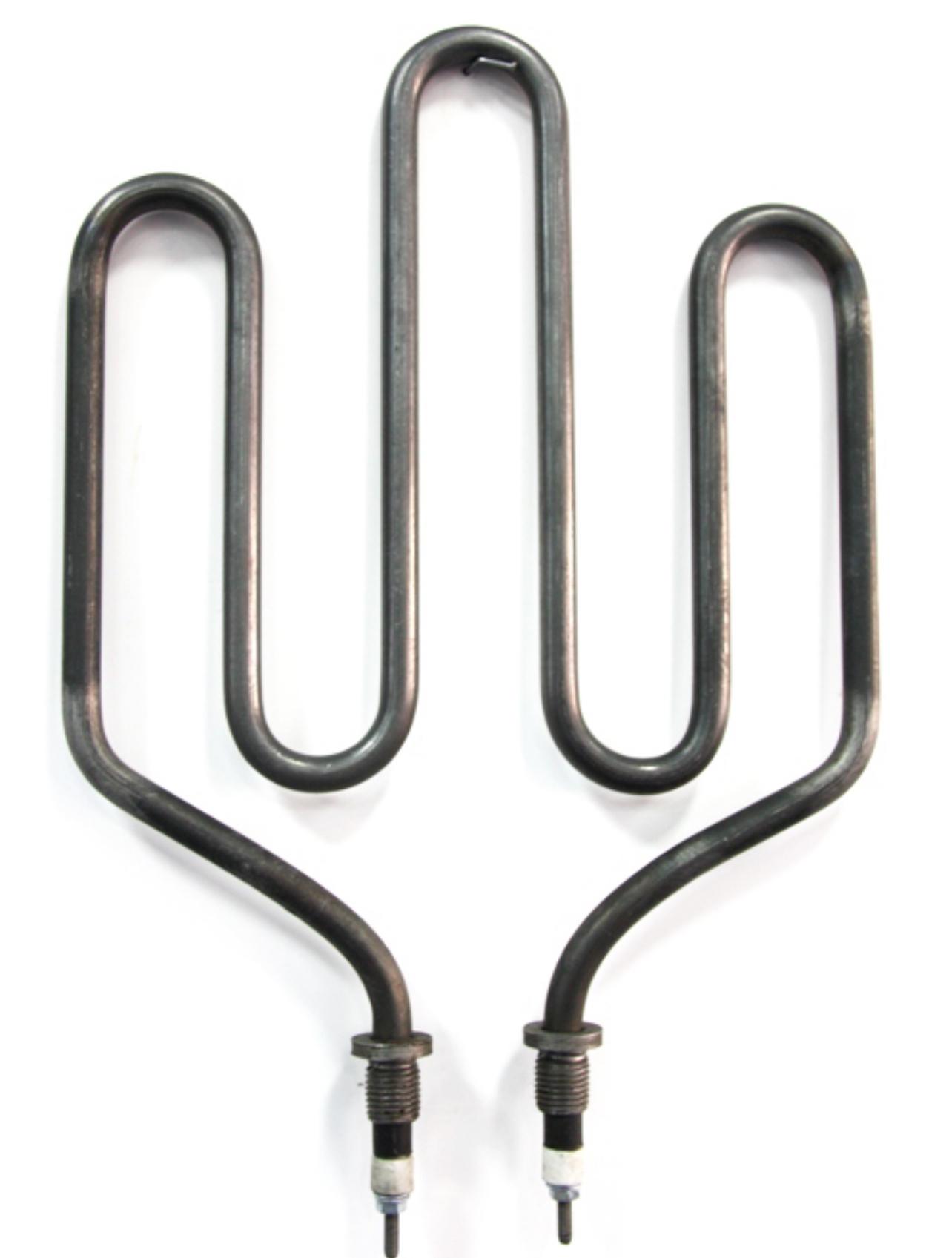

Конструктивные особенности и технические параметры ЭТВ ТЭН 2,7 кВт

ЭТВ ТЭН 2,7 кВт разработан с учетом требований к надежности и эффективности в промышленных условиях. Его конструкция включает несколько ключевых элементов, каждый из которых играет важную роль в общей производительности и долговечности:

• Нагревательная спираль: Изготовлена из нихромовой проволоки (сплав никеля и хрома) или фехраля, обладающих высоким электрическим сопротивлением и способностью выдерживать высокие температуры без разрушения.
• Диэлектрический наполнитель (периклаз): Высокочистый оксид магния, утрамбованный внутри трубки, обеспечивает надежную электрическую изоляцию нагревательной спирали от металлической оболочки и эффективную передачу тепла. Важным свойством периклаза является его способность сохранять диэлектрические свойства при высоких температурах.
• Оболочка (трубка): Для данной модели используется нержавеющая сталь, что гарантирует высокую устойчивость к окислению при нагреве на воздухе, механическим воздействиям и коррозии. Это критически важно, так как пыль и влага в промышленных помещениях могут ускорять деградацию менее стойких материалов. Стандартные диаметры трубок варьируются в диапазоне 8-10 мм.
• Контактные стержни: Медные или латунные стержни длиной 40 мм, выведенные наружу для подключения к электросети. Их материал обеспечивает низкое контактное сопротивление и, как следствие, минимизирует потери тепла и риск перегрева в точках подключения. Тип контактов – шпильки – универсален и обеспечивает надежное соединение.
• Форма исполнения: ТЭНы для тепловентиляторов часто имеют сложную геометрию (изгибы), оптимизированную для максимальной площади теплоотдачи в ограниченном объеме корпуса. Возможность изготовления с развернутой длиной 1250–1560 мм под заказ позволяет точно адаптировать элемент под конкретную модель и серийные модификации оборудования.

Роль ЭТВ ТЭН 2,7 кВт в производительности тепловентилятора ТВ-21 «Макар»

Тепловентилятор ТВ-21 «Макар» представляет собой высокопроизводительное устройство, разработанное для обогрева значительных объемов помещений (до 210 м²). Его общая мощность 21 кВт формируется за счет интеграции нескольких нагревательных элементов, где ЭТВ ТЭН 2,7 кВт играет ключевую роль. В стандартной конфигурации ТВ-21 «Макар» обычно используется до 8 таких ТЭНов, соединенных по трехфазной схеме на 380 В. Такая архитектура обеспечивает:

• Ступенчатую регулировку мощности: Возможность включать или отключать отдельные ТЭНы (или группы ТЭНов) позволяет точно адаптировать тепловую производительность к текущим потребностям, что важно для экономии электроэнергии в периоды, когда максимальный обогрев не требуется. Это напрямую влияет на операционные расходы.
• Высокую производительность по воздуху: При объеме пропускаемого воздуха до 1350 м³/ч, совокупная мощность ТЭНов обеспечивает быстрый нагрев и поддержание температуры до 100 °C на выходе, что критично для ускоренного обогрева или поддержания высоких температур в технологических процессах.
• Резервирование и надежность: Выход из строя одного ТЭНа не приводит к полной остановке тепловентилятора. Система продолжает функционировать с небольшой потерей мощности, давая время для плановой замены без критического прерывания рабочих процессов. Это снижает риски внепланового простоя оборудования.

Для руководителей производств и технических служб это означает возможность более гибкого управления тепловым режимом, оптимизацию энергопотребления и снижение рисков, связанных с отказом оборудования. Эффективность ТВ-21 «Макар» напрямую зависит от работоспособности и качества каждого из его составных ТЭНов.

Экономическое обоснование и критерии выбора ТЭНов для промышленного применения

При выборе ТЭНов для промышленного оборудования, такого как тепловентилятор ТВ-21 «Макар», цена за единицу часто не является решающим фактором. Гораздо важнее учитывать совокупную стоимость владения (TCO) и потенциальный экономический эффект от правильного выбора. Оптимизация TCO напрямую влияет на операционную маржу и конкурентоспособность предприятия.

Формула упрощенного расчета TCO для одного ТЭНа в течение его срока службы:

TCO = Цена_Покупки + (Энергопотребление_ТЭНа * Часы_Работы * Стоимость_кВтч) + Стоимость_Обслуживания + Стоимость_Замены_с_Работой + Стоимость_Простоя

Где:

• Энергопотребление_ТЭНа: Номинальная мощность (2,7 кВт).
• Часы_Работы: Прогнозируемое количество часов работы за срок службы.
• Стоимость_кВтч: Тариф на электроэнергию.
• Стоимость_Обслуживания: Затраты на регулярную очистку и диагностику.
• Стоимость_Замены_с_Работой: Стоимость нового ТЭНа плюс затраты на труд персонала по его замене.
• Стоимость_Простоя: Потенциальные потери от остановки производства или снижения производительности из-за отказа ТЭНа (может быть значительной).

Ключевые критерии выбора для принятия B2B решений:

• Материал и качество изготовления: Нержавеющая сталь обеспечивает долговечность и коррозионную стойкость. Использование качественного периклаза предотвращает пробои изоляции. Это минимизирует риски частых замен и простоев.
• Соответствие спецификациям: Точное соответствие мощности, напряжения, развернутой длины и формы оригинальному ТЭНу. Отклонения могут привести к снижению эффективности, перегреву или преждевременному выходу из строя.
• Надежность поставщика: Предпочтение следует отдавать производителям с проверенной репутацией, подтвержденными стандартами качества (например, ГОСТы) и способностью обеспечить стабильные поставки. Российские и белорусские заводы, указанные в исходных данных, обычно соответствуют этим критериям.
• Наличие сертификатов: Подтверждение соответствия стандартам безопасности и качества (например, ГОСТ Р).
• Гарантийные обязательства: Долгий гарантийный срок от производителя является индикатором уверенности в качестве продукции.
• Срок службы: Чем дольше служит ТЭН, тем ниже его TCO, поскольку сокращаются затраты на закупку, логистику и работу по замене.
• Доступность и логистика: Возможность быстрой доставки в нужный регион (Москва, Санкт-Петербург, Новосибирск и другие города, указанные в исходных данных) минимизирует время простоя в случае аварийной ситуации или плановой замены.

Понимание фундаментальных технических характеристик и критериев выбора позволяет заложить основу для эффективного управления тепловым оборудованием. Однако успешная эксплуатация в условиях высокой нагрузки требует системного подхода к закупкам, внедрению и мониторингу, углубленного изучения логистических цепочек и регламентов обслуживания, что мы рассмотрим в следующей части.

Стратегии внедрения, управления жизненным циклом и повышения операционной эффективности систем обогрева

Переход от выбора отдельного компонента к стратегическому управлению парком теплового оборудования, в частности тепловентиляторов ТВ-21 «Макар» и их ТЭНов, позволяет компаниям достигать не только краткосрочной экономии, но и значительного повышения долгосрочной операционной эффективности. Этот раздел посвящен практическим аспектам управления жизненным циклом ЭТВ ТЭН 2,7 кВт, от организации поставок до продвинутых методов обслуживания и оценки экономической выгоды.

Управление закупками и логистика: минимизация рисков и затрат

Эффективная стратегия закупок ТЭНов для промышленных тепловентиляторов выходит за рамки простого размещения заказа. Она включает в себя несколько ключевых элементов, направленных на оптимизацию затрат, обеспечение бесперебойности поставок и поддержание высокого качества комплектующих.

1. Квалификация и аудит поставщиков:
   • Сертификация: Проверка наличия у поставщика сертификатов соответствия (например, ГОСТ Р) на производимые ТЭНы, подтверждающих соблюдение стандартов качества и безопасности.
   • Производственные мощности: Оценка способности поставщика обеспечить требуемые объемы поставок в заданные сроки, особенно при крупнооптовых или срочных заказах.
   • Репутация и отзывы: Анализ опыта работы с другими B2B-клиентами, наличие положительных кейсов и рекомендаций. Предпочтение российским и белорусским заводам, чья продукция уже зарекомендовала себя на рынке.
2. Стратегии управления запасами:
   • Оптимизация складских остатков: Баланс между достаточным резервом для минимизации простоев и избеганием избыточных запасов, замораживающих оборотный капитал. Принцип «точно в срок» (Just-In-Time) может быть адаптирован для критически важных компонентов.
   • Анализ частоты отказов: Ведение статистики выходов ТЭНов из строя для прогнозирования будущих потребностей и формирования оптимального резервного фонда.
   • Условия хранения: Обеспечение сухих условий хранения, защита от механических повреждений и агрессивных сред, что продлит срок годности запасных ТЭНов.
3. Логистические решения:
   • География поставок: Работа с поставщиками, имеющими развитую дистрибьюторскую сеть по всей России (Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самара и другие крупные города). Это снижает транзитные риски и сокращает время доставки.
   • Варианты доставки: Обсуждение возможности экспресс-доставки для аварийных ситуаций и опций для крупногабаритных или массовых партий.
4. Контрактные условия:
   • Долгосрочные соглашения: Заключение контрактов на долгосрочную поставку с фиксацией цен и объемов может обеспечить ценовую стабильность и гарантированные поставки.
   • Условия оплаты: Гибкие условия оплаты, скидки за объем или предоплату могут значительно сократить затраты.
   • Четкие спецификации: В каждом заказе необходимо максимально подробно указывать технические характеристики ТЭНа (мощность, напряжение, материал, развернутая длина, форма, тип контактов) для исключения ошибок и поставки несовместимых элементов.

Пример: Производственное предприятие с 50 тепловентиляторами ТВ-21 «Макар» установило, что средний срок службы ТЭНа составляет 10 000 часов. При 8 ТЭНах на агрегат и работе 16 часов в сутки, ежегодно требуется замена ~200 ТЭНов. Централизованная закупка 250-300 единиц по годовому контракту с логистическим плечом в неделю позволяет снизить закупочную цену на 10-15% и практически исключить простои из-за отсутствия запчастей.

Протоколы установки, обслуживания и диагностики ЭТВ ТЭН

Правильная установка, регулярное обслуживание и своевременная диагностика являются основой для продления срока службы ТЭНов и всего тепловентилятора, а также для обеспечения безопасности эксплуатации. Это критически важно для объектов с высокими требованиями к надежности и непрерывности работы.

Пошаговая установка нового ЭТВ ТЭН 2,7 кВт (чек-лист)

1. Подготовка и безопасность:
   • Полностью обесточьте тепловентилятор, убедитесь в отсутствии напряжения на клеммах с помощью индикатора или мультиметра.
   • Дождитесь полного остывания оборудования во избежание ожогов.
   • Используйте средства индивидуальной защиты (перчатки, защитные очки).
2. Визуальный осмотр:
   • Осмотрите корпус тепловентилятора на предмет механических повреждений, деформаций или следов перегрева.
   • Сделайте фотографии исходного состояния для документирования.
3. Демонтаж старого ТЭНа:
   • Аккуратно отсоедините электрические контакты, пометив их, если это необходимо для правильного последующего подключения.
   • Открутите крепежные элементы (гайки, болты, фланцы).
   • Извлеките неисправный ТЭН, стараясь не повредить соседние элементы и внутренние конструкции.
4. Проверка посадочных мест и контактов:
   • Очистите посадочные отверстия и контактные площадки от пыли, грязи, окислов. Убедитесь в отсутствии деформаций.
   • Проверьте состояние проводки, идущей к ТЭНу.
5. Установка нового ТЭНа:
   • Аккуратно установите новый ЭТВ ТЭН 2,7 кВт, убедившись, что его форма и крепления соответствуют посадочным местам.
   • Надежно закрепите ТЭН, избегая чрезмерного затягивания, которое может повредить трубку.
   • Подключите электрические контакты, соблюдая полярность и обеспечивая плотный контакт. Затяните клеммы.
6. Электрические измерения и контроль качества:
   • Измерьте сопротивление изоляции между корпусом ТЭНа и каждым контактным стержнем с помощью мегомметра (минимум 0,5 МОм при 500 В).
   • Проверьте сопротивление нагревательной спирали (около 18-20 Ом для 2,7 кВт / 220 В) для подтверждения целостности.
   • Убедитесь, что нет короткого замыкания между контактными стержнями.
7. Тестовый запуск:
   • Подайте питание на тепловентилятор.
   • Включите оборудование на минимальную мощность, затем постепенно увеличивайте до номинальной.
   • Контролируйте равномерность нагрева, отсутствие посторонних шумов или запахов.
   • Измерьте ток, потребляемый каждым ТЭНом, чтобы убедиться в отсутствии перегрузок.

Регламент планового технического обслуживания ТЭНов

Регулярное ТО позволяет предотвратить большинство неисправностей и поддерживать высокую эффективность:

• Ежемесячно (или каждые 150-200 часов работы):
  • Очистка от пыли и загрязнений: Скопление пыли и других частиц на поверхности ТЭНов значительно ухудшает теплоотдачу, приводит к их перегреву и сокращению срока службы. Используйте сжатый воздух или мягкую щетку.
  • Визуальный осмотр: Проверка на предмет деформации трубки, изменения цвета (потемнение может указывать на локальный перегрев), трещин или следов пробоя изоляции.
• Ежеквартально (или каждые 500 часов работы):
  • Проверка электрических соединений: Подтяжка всех винтовых соединений на контактных стержнях и клеммных колодках, контроль отсутствия окисления. Плохой контакт может привести к искрению и перегреву.
  • Измерение сопротивления изоляции: Повторное измерение мегомметром для подтверждения целостности изоляции. Падение сопротивления ниже нормы указывает на деградацию и потенциальный риск.
• Ежегодно (или каждые 2000 часов работы):
  • Полная диагностика: Комплексная проверка всех ТЭНов, сравнение текущих параметров с номинальными.
  • Оценка остаточного ресурса: На основании данных диагностики и статистики отказов.

Повышение долговечности и энергетической эффективности: примеры из практики

Оптимизация эксплуатации ТЭНов и теплового оборудования может быть достигнута через применение продуманных стратегий, основанных на мониторинге и превентивных мерах.

Кейс 1: Снижение энергопотребления и простоев на производственной линии

• Задача: Цех металлообработки использует 10 тепловентиляторов ТВ-21 «Макар», работающих в режиме 24/7. Высокие затраты на электроэнергию и частые внеплановые остановки из-за выхода из строя ТЭНов. Средний MTBF (Mean Time Between Failures – среднее время между отказами) ТЭНа составлял 5000 часов.
• Решение: Внедрение системы интеллектуального управления теплом, которая синхронизирует работу тепловентиляторов с производственным графиком и автоматически регулирует мощность в зависимости от показаний датчиков температуры. Параллельно был введен строгий ежемесячный регламент очистки ТЭНов и ежеквартальная проверка контактов и изоляции.
• Результат:
  • Сокращение энергопотребления на 18% за счет оптимизации режимов работы.
  • Увеличение MTBF ТЭНов до 9000 часов, что привело к снижению количества замен на 45% в год.
  • Уменьшение затрат на обслуживание и замену ТЭНов на 25%, а также практически полное исключение внеплановых простоев.

Кейс 2: Повышение надежности теплового оборудования в условиях строительной площадки

• Задача: Строительная компания эксплуатирует парк мобильных тепловентиляторов ТВ-21 «Макар» в агрессивных условиях (пыль, колебания влажности, частые перемещения). Высокая скорость деградации ТЭНов, что приводит к частым заменам на объекте и дополнительным логистическим расходам.
• Решение:
  • Стандартизация использования только ЭТВ ТЭН 2,7 кВт из нержавеющей стали от проверенных производителей.
  • Обучение операторов правилам еженедельной экспресс-очистки ТЭНов от строительной пыли.
  • Формирование на каждом объекте минимального резерва из 2-3 ТЭНов и установка четкого протокола их замены с обязательной фиксацией причины выхода из строя.
  • Применение защитных чехлов для тепловентиляторов при транспортировке и длительном хранении.
• Результат:
  • Увеличение среднего срока службы ТЭНов на 30%.
  • Сокращение времени простоя оборудования на объекте за счет наличия запасных частей и обученного персонала.
  • Снижение логистических издержек на срочные поставки на 20%.

Ключевые метрики для мониторинга эффективности:

• MTBF (Mean Time Between Failures): Среднее время наработки на отказ. Чем выше, тем надежнее ТЭН и эффективнее обслуживание.
• MTTR (Mean Time To Repair): Среднее время восстановления. Показывает, насколько быстро можно заменить вышедший из строя ТЭН.
• Энергоэффективность (кВт/ч на 1 м³ нагретого воздуха): Отслеживание этого параметра позволяет выявить неэффективно работающие ТЭНы или режимы обогрева.
• Коэффициент готовности оборудования: Процент времени, в течение которого оборудование находится в рабочем состоянии.
