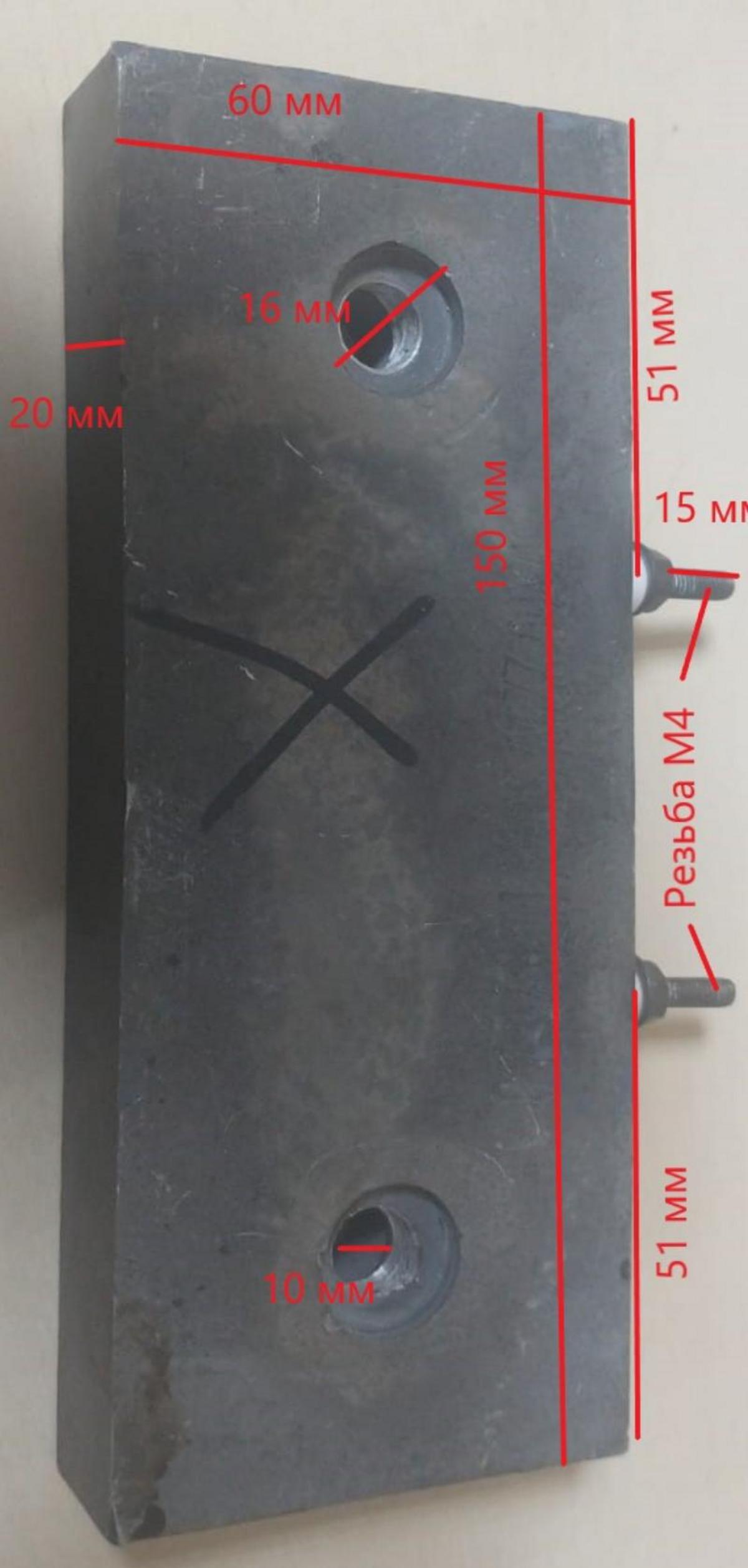

Прямоугольный Тэн. Размер: 150х60 220V 500W HL19/059, напряжение 220 В

Особенности применения прямоугольных ТЭНов 150х60 мм, 220 В, 500 Вт (HL19/059) в промышленных и бытовых системах нагрева

При выборе нагревательных элементов для производственных процессов или бытового оборудования, руководители направлений, технические директора и специалисты по закупкам сталкиваются с необходимостью детального анализа технических характеристик, надежности и экономической эффективности. В данном материале мы рассмотрим прямоугольные трубчатые электрические нагревательные элементы (ТЭНы), уделяя особое внимание модели с габаритами 150х60 мм, рабочим напряжением 220 В, мощностью 500 Вт и маркировкой HL19/059. Этот формат предназначен для целевого применения, где критичны не только параметры нагрева, но и форм-фактор.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электрический Нагревательный Элемент): Устройство для преобразования электрической энергии в тепловую. Состоит из металлической трубки (оболочки), внутри которой расположена нагревательная спираль из высокоомного сплава (например, нихрома), изолированная от корпуса прессованным диэлектрическим порошком.
• Нихромовая спираль: Нагревательный элемент, изготовленный из сплава никеля и хрома. Обладает высоким электрическим сопротивлением и устойчивостью к высоким температурам, обеспечивая эффективный и долговечный нагрев.
• Диэлектрический порошок (чаще оксид магния, MgO): Мелкодисперсный, плотно прессованный порошок, заполняющий пространство между спиралью и оболочкой ТЭНа. Обеспечивает электрическую изоляцию нагревательной спирали от металлического корпуса при сохранении высокой теплопроводности для эффективной передачи тепла.
• Удельная поверхностная мощность (УПМ): Мощность, рассеиваемая ТЭНом на единицу его рабочей поверхности (Вт/см²). Является ключевым параметром для предотвращения перегрева элемента и оптимального теплообмена с нагреваемой средой.
• 220 В: Стандартное номинальное напряжение однофазной электрической сети в России и ряде других стран. Определяет совместимость ТЭНа с большинством бытовых и промышленных сетей без дополнительных преобразователей.
• 500 Вт: Номинальная электрическая мощность ТЭНа. Указывает на объем энергии, который элемент преобразует в тепло за единицу времени. Для данного форм-фактора это умеренная мощность, подходящая для стабильного и контролируемого нагрева.
• Маркировка HL19/059: Внутренний код производителя или серийный номер, позволяющий однозначно идентифицировать конкретную модель ТЭНа, ее комплектацию и производственную партию. Важен для логистики, гарантии и повторных заказов.

Конструктивные особенности и параметры прямоугольных ТЭНов 150х60 мм

Прямоугольный форм-фактор с размерами 150х60 мм выделяет данный тип ТЭНов среди стандартных цилиндрических или изогнутых аналогов. Эта геометрия не случайна и обусловлена требованиями к равномерному распределению тепла по плоской поверхности или в ограниченном, плоском объеме. Такая конфигурация минимизирует образование «горячих точек» и повышает общую эффективность теплопередачи.

• Корпус: Металлическая трубка, формирующая прямоугольный профиль, чаще всего из нержавеющей или углеродистой стали. Нержавеющая сталь предпочтительна для сред с повышенной влажностью, агрессивными химическими компонентами или при требованиях к пищевой безопасности. Углеродистая сталь экономичнее, но требует защиты от коррозии.
• Внутреннее устройство: Внутри корпуса по всей длине проложена нихромовая спираль. Точность намотки и центрирования спирали крайне важна для равномерного нагрева и предотвращения пробоев. Пространство вокруг спирали герметично заполнено оксидом магния, который после уплотнения приобретает высокую диэлектрическую прочность и теплопроводность.
• Герметизация: Торцы ТЭНа герметизируются специальными заглушками, предотвращающими попадание влаги и других загрязнителей внутрь, что критично для электрической безопасности и долговечности. Качество герметизации напрямую влияет на ресурс элемента.
• Рабочие параметры:
  • Напряжение 220 В: Позволяет интегрировать ТЭН в стандартные однофазные сети без необходимости использования понижающих или повышающих трансформаторов, что упрощает монтаж и снижает общие затраты на систему.
  • Мощность 500 Вт: Является оптимальной для решения задач по поддержанию умеренной температуры или быстрому, но контролируемому нагреву небольших объемов/поверхностей. Это обеспечивает баланс между скоростью нагрева и энергопотреблением.
  • Максимальная температура поверхности: Зависит от материала корпуса и удельной поверхностной мощности. Для данного типа ТЭНов и мощности в 500 Вт при использовании нержавеющей стали допустимы температуры до 800 °С (при условии эффективного теплоотвода). Без достаточного теплоотвода температура поверхности элемента может значительно превышать температуру нагреваемой среды.

Сферы применения прямоугольных ТЭНов HL19/059

Благодаря своим компактным размерам и способности обеспечивать равномерный нагрев, прямоугольные ТЭНы 150х60 мм находят применение в широком спектре оборудования:

• Пищевая промышленность:
  • В нагревательных столах для поддержания температуры готовых блюд.
  • В небольших конвекционных печах и сушильных шкафах для равномерной обработки продуктов.
  • Элементы для термоупаковочного оборудования.
• Производство и обработка материалов:
  • Нагревательные плиты для термоформовки пластиков.
  • Прессовое оборудование, где требуется точный и стабильный нагрев рабочих поверхностей.
  • Небольшие вулканизационные прессы.
  • Элементы для клеевых машин в полиграфии или мебельном производстве.
• Бытовая техника и коммерческое оборудование:
  • Нагревательные элементы для водонагревателей малого объема (бойлеры, кипятильники).
  • В сушильных машинах, в том числе промышленных, для равномерного и быстрого испарения влаги.
  • В духовых шкафах и грилях, где важна точность температурного режима.
  • Компоненты профессиональных утюгов или парогенераторов.
• Медицинское и лабораторное оборудование:
  • В стерилизаторах, инкубаторах и термостатах, требующих точного контроля температуры.
  • Нагревательные поверхности для аналитических приборов.

Преимущества и экономический эффект

Выбор прямоугольных ТЭНов такого типа обеспечивает ряд существенных преимуществ для B2B-потребителя, влияющих на операционные издержки и качество конечного продукта:

• Оптимизация теплопередачи: Плоская форма гарантирует максимальный контакт с нагреваемой поверхностью, что снижает тепловые потери и повышает КПД системы. Это напрямую транслируется в экономию электроэнергии.
• Компактность и интеграция: Размеры 150х60 мм позволяют эффективно использовать ограниченное внутреннее пространство оборудования, что критично для современных, все более миниатюрных устройств.
• Стабильность и долговечность: Использование качественных материалов (нихром, MgO, нержавеющая сталь) и герметичная конструкция обеспечивают высокую надежность и увеличенный срок службы, что минимизирует расходы на обслуживание и замену.
• Равномерность нагрева: Предотвращает локальный перегрев, что критично для чувствительных к температуре материалов или процессов, обеспечивая стабильное качество продукции и снижая процент брака.
• Снижение TCO (Total Cost of Ownership — Общая Стоимость Владения): Благодаря высокой эффективности, долговечности и снижению рисков простоя, общие затраты на эксплуатацию оборудования значительно уменьшаются.

Сравнительная таблица: Альтернативные решения для плоского нагрева

При выборе нагревательного элемента для плоских поверхностей важно понимать преимущества и недостатки различных технологий. Ниже представлена сравнительная таблица, которая поможет руководителям проектов и инженерам принять обоснованное решение.

После глубокого анализа фундаментальных аспектов и базовых характеристик прямоугольных ТЭНов, а также их места среди альтернативных решений, логично перейти к практическим аспектам внедрения и управления этими компонентами. Это включает разработку архитектуры систем, оптимизацию процессов и расчет реального экономического эффекта, что является ключевым для стратегического планирования и повышения конкурентоспособности предприятий.

Продвинутая практика и внедрение нагревательных элементов в производственные циклы

Переходя от выбора к интеграции, необходимо рассмотреть комплексный подход к внедрению прямоугольных ТЭНов HL19/059 в существующие или проектируемые производственные системы. Это предполагает не только физическую установку, но и стратегическое планирование, оптимизацию процессов, обеспечение надежности и, что критично для B2B-сегмента, прозрачную оценку экономического эффекта.

Архитектура системы и интеграция

Интеграция нагревательных элементов требует внимательного подхода к архитектуре системы, чтобы максимизировать эффективность и минимизировать риски. Для ТЭНов 150х60 мм, 220 В, 500 Вт, это означает:

1. Выбор терморегулирующей аппаратуры: Использование прецизионных терморегуляторов (ПИД-регуляторы) с функцией самонастройки для поддержания заданной температуры с минимальными отклонениями. Для многозонного нагрева — систем с централизованным управлением.
2. Системы коммутации и защиты: Применение твердотельных реле (SSR) вместо электромеханических контакторов для увеличения ресурса, бесшумной работы и точного управления мощностью. Обязательна интеграция автоматических выключателей, УЗО (устройства защитного отключения) и тепловых реле для защиты от перегрузок и коротких замыканий.
3. Механическая интеграция: Проектирование посадочных мест с минимальным зазором для обеспечения максимальной теплопередачи методом теплопроводности. Использование термопаст или компаундов с высокой теплопроводностью для улучшения контакта между ТЭНом и нагреваемой поверхностью.
4. Мониторинг и диагностика: Внедрение датчиков температуры (термопары типа K, Pt100) с возможностью подключения к промышленным контроллерам (PLC) или системам SCADA (Supervisory Control And Data Acquisition) для удаленного мониторинга и сбора данных о работе ТЭНа.
5. Материалы и изоляция: Обеспечение адекватной теплоизоляции вокруг нагреваемой зоны для минимизации потерь в окружающую среду, что напрямую влияет на энергоэффективность системы.

Пошаговая реализация проекта по внедрению нагревательных решений

Внедрение новых или модернизация существующих систем нагрева — это проект, требующий структурированного подхода. Ниже представлена дорожная карта, которую можно адаптировать под методологию спринтов или фаз.

Этап 1: Анализ потребностей и проектирование (1-2 спринта)

• Роли: Главный инженер, технолог, специалист по закупкам, PMM (Product Marketing Manager).
• Артефакты: Техническое задание (ТЗ), смета проекта, диаграмма Ганта, спецификация оборудования.
• Действия:
  1. Идентификация проблемы/цели: Определить требуемую температуру, объем/площадь нагрева, время выхода на режим, допуски по температуре.
  2. Выбор ТЭНа: Подтвердить соответствие модели HL19/059 требуемым параметрам. Рассмотреть возможность кастомизации или использования аналогов (как обсуждалось в Части 1) в случае специфических условий.
  3. Разработка электрической схемы: С учетом требований безопасности, управляющих систем и коммутационного оборудования.
  4. Проектирование механической интеграции: Создание чертежей посадочных мест, креплений и системы теплоизоляции.
  5. Оценка рисков: Анализ потенциальных рисков перегрева, пробоя, механических повреждений и разработка мер по их снижению.
• Контроль качества: Рецензирование ТЗ и проектной документации инженерным отделом.

Этап 2: Закупка и тестирование прототипа (2-3 спринта)

• Роли: Специалист по закупкам, инженер-испытатель, руководитель проекта.
• Артефакты: Договоры поставки, протоколы испытаний, акты входного контроля.
• Действия:
  1. Выбор поставщика: На основе репутации, цен, сроков поставки и сертификации продукции. Особое внимание к маркировке HL19/059.
  2. Входной контроль: Проверка полученных ТЭНов на соответствие спецификациям (геометрия, сопротивление, изоляция).
  3. Сборка и пусконаладка прототипа: Интеграция ТЭНа в тестовый стенд или пилотную установку.
  4. Функциональное тестирование: Проверка выхода на режим, стабильности температуры, энергопотребления. Имитация различных сценариев эксплуатации.
  5. Тестирование надежности: Проведение ускоренных ресурсных испытаний (при наличии такой возможности).
• Контроль качества: Документирование всех отклонений, корректировка схем и параметров.

Этап 3: Внедрение и масштабирование (3-4 спринта)

• Роли: Технолог, операторы производства, инженеры по автоматизации.
• Артефакты: Инструкции по эксплуатации, планы обучения, отчеты о внедрении.
• Действия:
  1. Монтаж и подключение: Установка ТЭНов на производственные линии, подключение к электрическим сетям и системам управления.
  2. Пусконаладка и отладка: Настройка терморегуляторов, оптимизация циклов нагрева.
  3. Обучение персонала: Инструктаж операторов по правилам безопасной эксплуатации и базовому обслуживанию.
  4. Документирование: Обновление технической документации, создание чек-листов для операторов.
• Контроль качества: Мониторинг первых партий продукции, сбор обратной связи от операторов.

Этап 4: Мониторинг, оптимизация и предиктивное обслуживание (постоянно)

• Роли: Специалист по эксплуатации, инженер КИПиА, аналитик данных.
• Артефакты: Отчеты по энергопотреблению, аналитические данные о простоях, планы технического обслуживания (ТО).
• Действия:
  1. Сбор и анализ данных: Использование IoT-датчиков для мониторинга температуры, тока, напряжения, времени работы. Анализ трендов для выявления аномалий.
  2. Предиктивное обслуживание: Прогнозирование выхода ТЭНов из строя на основе данных, планирование замены до аварийного останова.
  3. Оптимизация энергопотребления: Поиск путей снижения затрат на электроэнергию (например, через оптимизацию циклов нагрева или улучшение теплоизоляции).
  4. Плановое техническое обслуживание: Регулярная проверка электрических соединений, состояния изоляции, очистка от загрязнений.
• Контроль качества: Анализ KPI (ключевых показателей эффективности), таких как MTBF (Mean Time Between Failures – среднее время наработки на отказ) и OEE (Overall Equipment Effectiveness – общая эффективность оборудования).

Кейсы и паттерны внедрения

Для различных масштабов и типов бизнеса существуют свои особенности внедрения ТЭНов. Рассмотрим несколько типовых сценариев.

Кейс 1: Малое предприятие (SMB) – Производство крафтовой упаковки

Задача: Необходимость равномерного и точного нагрева матриц для термоформовки пластиковых контейнеров небольшими партиями. Критична простота установки и надежность.

Решение: Использование прямоугольных ТЭНов HL19/059 в индивидуальных нагревательных плитах. Благодаря стандартному напряжению 220 В, интеграция в существующую электросеть минимизировала затраты. Компактные размеры позволили разместить несколько элементов на одной плите для точной настройки температурных зон. Для управления использовались простые цифровые терморегуляторы. Замена элемента при выходе из строя занимает не более 30 минут, что минимизирует простои.

Результат: Снижение брака из-за неравномерного нагрева на 15%, сокращение времени простоя оборудования за счет быстрой замены ТЭНов.

Кейс 2: Крупное промышленное предприятие – Линия по производству композитных материалов

Задача: Обеспечение высокоточного и стабильного нагрева протяженных пресс-форм в автоматизированной производственной линии. Требования к отказоустойчивости, возможности централизованного контроля и предиктивного обслуживания.

Решение: Разработка системы с избыточностью нагревательных элементов. На каждой секции пресс-формы установлено несколько ТЭНов HL19/059, подключенных к индивидуальным твердотельным реле (SSR) и управляемых промышленным контроллером (PLC). Каждый ТЭН оснащен индивидуальным датчиком температуры, данные с которого поступают в SCADA-систему. Внедрена система предиктивного анализа: при отклонении сопротивления или росте энергопотребления ТЭН маркируется как «требующий внимания», и его замена планируется во время регламентного ТО, исключая внезапные остановки.

Результат: Повышение MTBF нагревательного блока на 25%, снижение незапланированных простоев на 40%, оптимизация энергопотребления через автоматическое управление зонами нагрева.

Кейс 3: Регулируемая отрасль – Фармацевтическое производство

Задача: Поддержание строгих температурных режимов в сушильных камерах для гранулирования фармацевтических компонентов, соответствующих стандартам GMP (Good Manufacturing Practice). Требуется валидация оборудования и полная прослеживаемость компонентов.

Решение: Применение ТЭНов HL19/059 с корпусом из нержавеющей стали марки 316L, обладающей повышенной коррозионной стойкостью и биоинертностью. Каждый ТЭН имеет индивидуальный серийный номер и сертификат качества. Система управления температурой реализована на базе сертифицированных ПИД-контроллеров с возможностью аудитируемого логирования всех температурных параметров и времени работы. Проводятся регулярные калибровки датчиков и валидация системы в целом, подтверждающая соответствие нормативным требованиям. Предиктивное обслуживание интегрировано в систему управления качеством.

Результат: Соответствие требованиям GMP, минимизация рисков отзыва продукции, повышение операционной надежности критически важного оборудования и полная прослеживаемость компонентов системы нагрева.

Оценка экономической эффективности и ROI

Внедрение эффективных нагревательных элементов, таких как прямоугольные ТЭНы HL19/059, напрямую влияет на ключевые финансовые показатели предприятия. Оценка экономической эффективности (ROI — Return on Investment) позволяет количественно измерить выгоды.

Ключевые факторы, влияющие на экономический эффект:

• Снижение энергопотребления: За счет высокой эффективности ТЭНа и точного контроля температуры, снижаются прямые затраты на электроэнергию.
  • Расчет: Экономия_энергии = (Мощность_старого_ТЭНа - Мощность_нового_ТЭНа) * Время_работы_в_год * Стоимость_кВтч. Если мощности одинаковы, то экономия за счет лучшего КПД и меньшего времени выхода на режим.
• Сокращение простоев оборудования: Надежность и долговечность ТЭНов, а также возможности предиктивного обслуживания, уменьшают количество незапланированных остановок.
  • Расчет: Экономия_от_простоев = (Часы_простоя_старого_оборудования - Часы_простоя_нового) * Стоимость_часа_простоя. Стоимость часа простоя включает упущенную выгоду, зарплату персонала, штрафы за срыв сроков.
• Снижение затрат на обслуживание и ремонт: Увеличенный срок службы и предсказуемость отказов сокращают расходы на запчасти и работу сервисных служб.
  • Расчет: Экономия_на_ТО = (Затраты_на_ТО_старого_ТЭНа - Затраты_на_ТО_нового) * Количество_ТЭНов.
• Улучшение качества продукции: Стабильный и равномерный нагрев уменьшает процент брака, что приводит к прямой экономии на переработке или утилизации.
  • Расчет: Экономия_от_брака = (Процент_брака_старый - Процент_брака_новый) * Объем_производства * Стоимость_единицы_продукции.

Формула расчета ROI:

ROI = ((Общая_годовая_экономия - Стоимость_внедрения) / Стоимость_внедрения) * 100%

Где:

• Общая_годовая_экономия = Сумма экономии по всем вышеперечисленным факторам.
• Стоимость_внедрения = Затраты на покупку новых ТЭНов, монтаж, пусконаладку, обучение персонала, программное обеспечение для мониторинга.

Примерный расчет окупаемости (Payback Period):

Срок_окупаемости = Стоимость_внедрения / Общая_годовая_экономия (в годах)

Для прямоугольных ТЭНов HL19/059 с учетом их умеренной стоимости и высокой надежности, срок окупаемости инвестиций в большинстве промышленных применений составляет, по нашим оценкам, 1-3 года, при условии активного использования возможностей предиктивного обслуживания и оптимизации процессов.
