Электронагреватель ТЭН 240В 8/2,6-Т-220Э

Трубчатые электронагреватели (ТЭН): стратегический подход к выбору и применению в промышленности

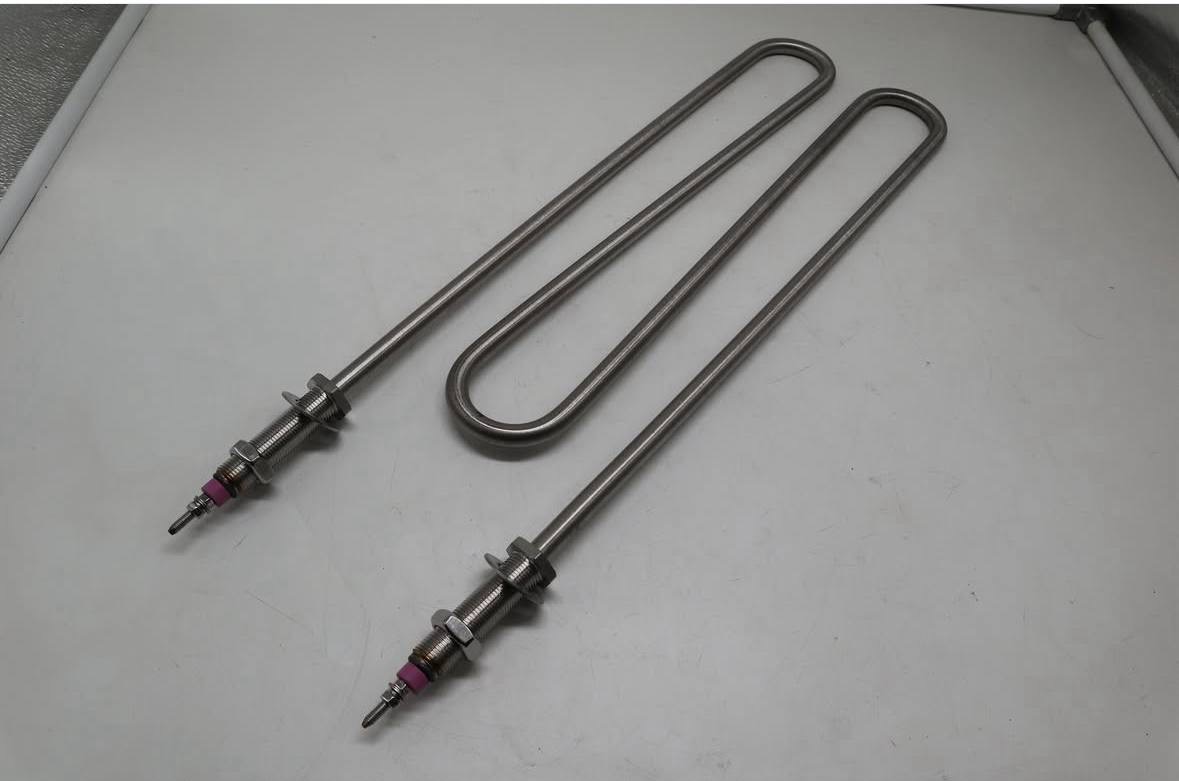

Электронагреватель ТЭН 240В 8/2,6-Т-220Э представляет собой трубчатый электронагреватель (ТЭН), разработанный для эффективного нагрева разнообразных сред – жидкостей, газов или воздуха. С номинальным напряжением 240В, диаметром оболочки 8 мм и мощностью около 2,6 кВт, он позиционируется как компактное и производительное решение, широко используемое в бытовой и промышленной отопительной технике, водонагревателях, котлах, промышленных печах и многих других устройствах, где критически важна высокая плотность мощности при ограниченных габаритах. Для руководителей производственных предприятий, инженеров-проектировщиков и специалистов по закупкам, понимание специфики данного типа нагревателей и его стратегических преимуществ является ключом к оптимизации операционных расходов и повышению надежности технологических процессов.

Основные технические характеристики и их значение для бизнеса

Выбор нагревательного элемента – это не просто подбор по мощности, но и комплексная оценка его соответствия технологическому процессу, требованиям безопасности и экономическим показателям. Рассмотрим ключевые параметры ТЭН 240В 8/2,6-Т-220Э и их влияние на эксплуатационную эффективность.

• Тип: Трубчатый электронагреватель (ТЭН). Это герметичный элемент, состоящий из металлической трубки (оболочки), внутри которой расположена нихромовая спираль (резистивный элемент). Пространство между спиралью и оболочкой заполнено термостойким электрическим изолятором, чаще всего оксидом магния (магнезией), который обеспечивает эффективную теплопередачу от спирали к оболочке и надежную электробезопасность. Такая конструкция гарантирует высокую механическую прочность, устойчивость к вибрациям и долгий срок службы в агрессивных средах.
• Диаметр оболочки: 8 мм. Этот размер является стандартным для компактных и быстрореагирующих нагревателей. Небольшой диаметр позволяет достигать высокой удельной мощности (Вт/см²) и эффективно передавать тепло в ограниченных объемах. Для промышленных приложений это означает возможность установки в устройствах с плотной компоновкой, таких как небольшие пресс-формы, системы циркуляции масла или воздушные каналы с высокой скоростью потока. Экономически это также может снижать габариты конечного оборудования, что влияет на стоимость материалов и логистику.
• Мощность: 2,6 кВт. Средний уровень мощности, оптимальный для нагрева объемов жидкостей (воды, масла) или воздуха до нескольких десятков литров или кубических метров соответственно. Этот параметр обеспечивает баланс между скоростью нагрева и энергопотреблением. Для операционных директоров это означает прогнозируемость энергетических затрат и возможность точного расчета времени выхода на заданный температурный режим, что критично для производственных циклов.
• Напряжение питания: 240 В. Соответствует стандартному промышленному и бытовому напряжению (часто 220–240 В). Такая универсальность упрощает интеграцию нагревателя в существующие электрические сети без необходимости использования специализированных трансформаторов или инверторов, снижая капитальные затраты на инфраструктуру.
• Материал корпуса: Нержавеющая сталь. Наиболее распространенный материал, обеспечивающий высокую коррозионную стойкость и долговечность в широком диапазоне сред – от питьевой воды до химически активных растворов. Для специфических задач возможно использование углеродистой стали (для менее агрессивных сред, с учетом стоимости) или специальных покрытий, например, политетрафторэтилена (PTFE) для гальванических ванн, что значительно продлевает срок службы ТЭН в условиях воздействия кислот и щелочей, минимизируя расходы на замену и простои оборудования.
• Форма и монтаж. ТЭНы могут быть прямыми или изогнутыми в различных конфигурациях, что позволяет адаптировать их под конкретную геометрию оборудования (баки, емкости, каналы). Крепление осуществляется резьбовыми соединениями, фланцами или штуцерами. Возможность индивидуальной конфигурации существенно сокращает затраты на проектирование и производство установочных узлов, а также обеспечивает оптимальную теплоотдачу.

Ключевые понятия и терминология в контексте ТЭН

Для эффективного диалога между специалистами и принятия обоснованных решений, важно унифицировать терминологию:

• Удельная мощность (Вт/см²): Количество выделяемой тепловой энергии на единицу площади поверхности ТЭН. Высокая удельная мощность позволяет быстро нагревать среду, но может требовать более устойчивых к перегреву материалов и сред.
• Теплоноситель: Среда, которую нагревает ТЭН (вода, масло, воздух, химические растворы). Выбор материала оболочки ТЭН напрямую зависит от его химической активности.
• Магнезия (оксид магния): Высококачественный электрический изолятор, обладающий отличной теплопроводностью. Используется для заполнения внутренней полости ТЭН, обеспечивая передачу тепла от спирали к оболочке и предотвращая короткое замыкание.
• Термостат: Устройство для автоматического поддержания заданной температуры. Критически важен для энергоэффективности и безопасности, предотвращая перегрев и работу ТЭН «всухую».
• Предохранительный автомат: Автоматический выключатель, предназначенный для защиты электрической цепи от перегрузок и коротких замыканий, обеспечивая электробезопасность всей системы.
• Работа «всухую»: Эксплуатация ТЭН без достаточного контакта с теплоносителем. Приводит к перегреву спирали и магнезии, быстрому выходу нагревателя из строя.
• PTFE (политетрафторэтилен): Тефлон. Высокоэффективное покрытие для ТЭН, используемое в агрессивных химических средах, таких как гальванические ванны, благодаря его исключительной химической инертности и антипригарным свойствам.

Сравнительный анализ ТЭН в контексте промышленных задач

Выбор между различными типами и конфигурациями ТЭН должен базироваться на комплексном анализе технологических требований, стоимости владения (TCO) и потенциальных рисков. Представленный ТЭН с диаметром 8 мм и мощностью 2,6 кВт является одним из множества вариантов, каждый из которых имеет свои оптимальные сценарии применения.

При выборе ТЭН критически важен расчет общей стоимости владения (TCO), которая включает не только цену покупки, но и затраты на установку, электроэнергию, обслуживание, ремонт и замену. Например, более дорогой ТЭН с покрытием PTFE может обеспечить значительную экономию на TCO в агрессивных средах за счет многократного увеличения срока службы и минимизации простоев.

Осознанный выбор ТЭН, основанный на глубоком анализе технических характеристик и долгосрочных экономических показателей, является лишь первым шагом. Дальнейшая эффективность инвестиций определяется качеством интеграции, соблюдением правил эксплуатации, регулярным обслуживанием и возможностями по оптимизации работы нагревательного оборудования. Именно эти аспекты формируют основу для достижения максимальной производительности и минимизации рисков в промышленных условиях.

Продвинутая практика и внедрение ТЭН: от интеграции до оптимизации

После стратегического выбора конкретного типа трубчатого электронагревателя, такого как ТЭН 240В 8/2,6-Т-220Э, фокус смещается на его эффективную интеграцию в технологические процессы и оптимизацию жизненного цикла. Это включает не только физический монтаж, но и разработку систем управления, протоколов безопасности и стратегий обслуживания, нацеленных на максимизацию возврата инвестиций (ROI) и минимизацию общей стоимости владения (TCO).

Этапы интеграции и кастомизации ТЭН-решений

Процесс внедрения ТЭН в промышленное оборудование требует системного подхода, выходящего за рамки простой установки. Он включает несколько ключевых этапов:

1. Детальное проектирование системы нагрева (Этап 1: Анализ и Спецификация)
   • Определение рабочих параметров: Точная потребность в тепловой энергии, требуемая температура среды, скорость нагрева, объем или скорость потока теплоносителя.
   • Выбор оптимальной конфигурации: Прямой или изогнутый ТЭН, с фланцевым, резьбовым или штуцерным креплением. Это критично для равномерности нагрева и эффективности теплопередачи.
   • Материаловедение: Подтверждение совместимости материала оболочки ТЭН с химическим составом теплоносителя (pH, агрессивность, наличие примесей). Например, для деминерализованной воды требуется нержавеющая сталь высокого класса, а для щелочных растворов — специальные покрытия.
   • Расчеты тепловых потерь: Оценка потерь тепла через изоляцию оборудования, для точного определения необходимой мощности ТЭН.
2. Интеграция систем управления и безопасности (Этап 2: Инжиниринг и Автоматизация)
   • Выбор термостатов: Установка прецизионных термостатов для поддержания заданной температуры с минимальными отклонениями. Для сложных процессов могут потребоваться ПИД-регуляторы (пропорционально-интегрально-дифференциальные).
   • Системы защиты: Внедрение предохранительных автоматов, реле уровня (для жидкостей, предотвращающих работу «всухую»), датчиков температуры и давления. Особое внимание уделяется контуру заземления и УЗО (устройствам защитного отключения) для обеспечения электробезопасности.
   • Мониторинг и телеметрия: Подключение ТЭН к системам SCADA (Supervisory Control and Data Acquisition) или MES (Manufacturing Execution System) для удаленного контроля, сбора данных о производительности и раннего обнаружения аномалий.
3. Монтаж и пусконаладка (Этап 3: Внедрение)
   • Профессиональная установка: Строгое соблюдение рекомендаций производителя по монтажу, включая правильную ориентацию ТЭН, затяжку креплений и герметизацию.
   • Тестирование: Проверка всех систем на герметичность, электрическую изоляцию, работоспособность термостатов и защитных устройств до начала полноценной эксплуатации.
   • Обучение персонала: Инструктаж операторов и технического персонала по правилам эксплуатации, контролю параметров и действиям в аварийных ситуациях.

Оптимизация эксплуатации и снижение TCO

Максимизация срока службы ТЭН и снижение эксплуатационных расходов напрямую влияют на TCO. Это достигается через:

• Регулярное обслуживание: Чистка поверхности ТЭН от накипи или отложений (для погружных элементов) для поддержания высокой эффективности теплопередачи. Накипь, даже тонким слоем, значительно снижает КПД и приводит к перегреву элемента.
• Мониторинг параметров: Постоянный контроль тока потребления, напряжения, сопротивления изоляции и температуры среды позволяет выявлять отклонения, указывающие на износ или неисправность, до того как они приведут к поломке.
• Профилактическая замена: Разработка графика плановой замены ТЭН на основе статистических данных о среднем сроке службы в конкретных условиях, а не ожидание поломки.
• Энергоэффективность: Оптимизация циклов нагрева, использование современных изоляционных материалов для емкостей и трубопроводов, внедрение рекуперации тепла, где это возможно.

Пример: Предприятие по производству напитков сократило энергопотребление на 15% за счет перехода от ТЭН с низким КПД и высоким уровнем накипеобразования к моделям с улучшенной поверхностью и системой автоматического контроля качества воды. Это привело к снижению TCO на 20% в годовом исчислении, учитывая стоимость электроэнергии, обслуживания и замены.

Кейсы применения: от малых цехов до крупного производства

Различные индустрии используют ТЭН 240В 8/2,6-Т-220Э или его аналоги в зависимости от масштаба и специфики задач.

1. Кейс 1: Небольшой цех гальванопокрытий (SMB)

   В цехе, специализирующемся на мелкосерийном производстве ювелирных изделий, требовался точный и стабильный нагрев гальванических ванн объемом 20-50 литров. Были выбраны ТЭНы 240В 8/2,6-Т-220Э с покрытием из PTFE. Это решение обеспечило:

   • Продолжительный срок службы: До 3-5 лет в агрессивных кислотных средах (против 6-12 месяцев для стандартных нержавеющих ТЭН).
   • Точность процесса: Интеграция с цифровыми термостатами для поддержания температуры с точностью ±0.5°C, что критично для качества покрытия.
   • Снижение затрат на химреактивы: Уменьшение испарения и деградации растворов за счет стабильного температурного режима.

   Экономический эффект: Сокращение затрат на замену ТЭН на 70% и снижение брака продукции на 10%, что увеличило прибыль на 8% при относительно небольших первоначальных инвестициях.

2. Кейс 2: Система подготовки горячей воды на крупном промышленном объекте (Enterprise)

   На химическом заводе требовалась непрерывная подача горячей воды (70°C) для технологических нужд объемом до нескольких тысяч литров в час. Вместо одного крупного нагревателя было выбрано модульное решение на базе множества ТЭН 240В 8/2,6-Т-220Э, установленных в коллекторе.

   • Масштабируемость и резервирование: Возможность гибкого управления мощностью и частичного обслуживания без остановки всей системы.
   • Энергоэффективность: Управление отдельными группами ТЭН в зависимости от текущей потребности, что снижает пиковые нагрузки и оптимизирует потребление электроэнергии.
   • Удобство обслуживания: Выход из строя одного ТЭН не приводит к полной остановке системы, замена может производиться поэтапно.

   Экономический эффект: Увеличение доступности системы горячего водоснабжения до 99.8%, снижение затрат на аварийный ремонт на 25% и гибкое управление энергопотреблением, что привело к экономии на электроэнергии до 12%.

Чек-лист для оценки и выбора ТЭН-решения

При принятии решения о закупке и внедрении ТЭН, рекомендуется следовать проверенному алгоритму:

1. Определите среду: Какую среду необходимо нагревать (вода, масло, агрессивный раствор, воздух)? Укажите её химический состав, вязкость, плотность.
2. Установите требуемые параметры: Желаемая температура, скорость нагрева, объем/скорость потока, мощность нагревателя.
3. Оцените материальную совместимость: Какой материал оболочки ТЭН (нержавеющая сталь, углеродистая сталь, с покрытием PTFE) будет оптимален для вашей среды и обеспечит максимальный срок службы?
4. Проанализируйте форму и монтаж: Прямой или изогнутый, тип крепления (фланец, резьба, штуцер). Соответствует ли он конструкции вашего оборудования?
5. Рассчитайте TCO: Включите стоимость покупки, установки, энергопотребления, обслуживания, потенциальных ремонтов и замены.
6. Оцените системы управления и безопасности: Требуются ли термостаты, датчики уровня, предохранительные автоматы? Насколько важна интеграция с существующими АСУ ТП?
7. Изучите возможности кастомизации: Можно ли адаптировать ТЭН под уникальные требования вашего процесса (длина, форма, удельная мощность)?
8. Сравните предложения поставщиков: Не только по цене, но и по качеству, срокам поставки, наличию сертификатов, гарантии и репутации.
9. Подготовьте план обслуживания: Как будет осуществляться регулярная чистка, мониторинг и плановая замена для продления срока службы и поддержания эффективности?
