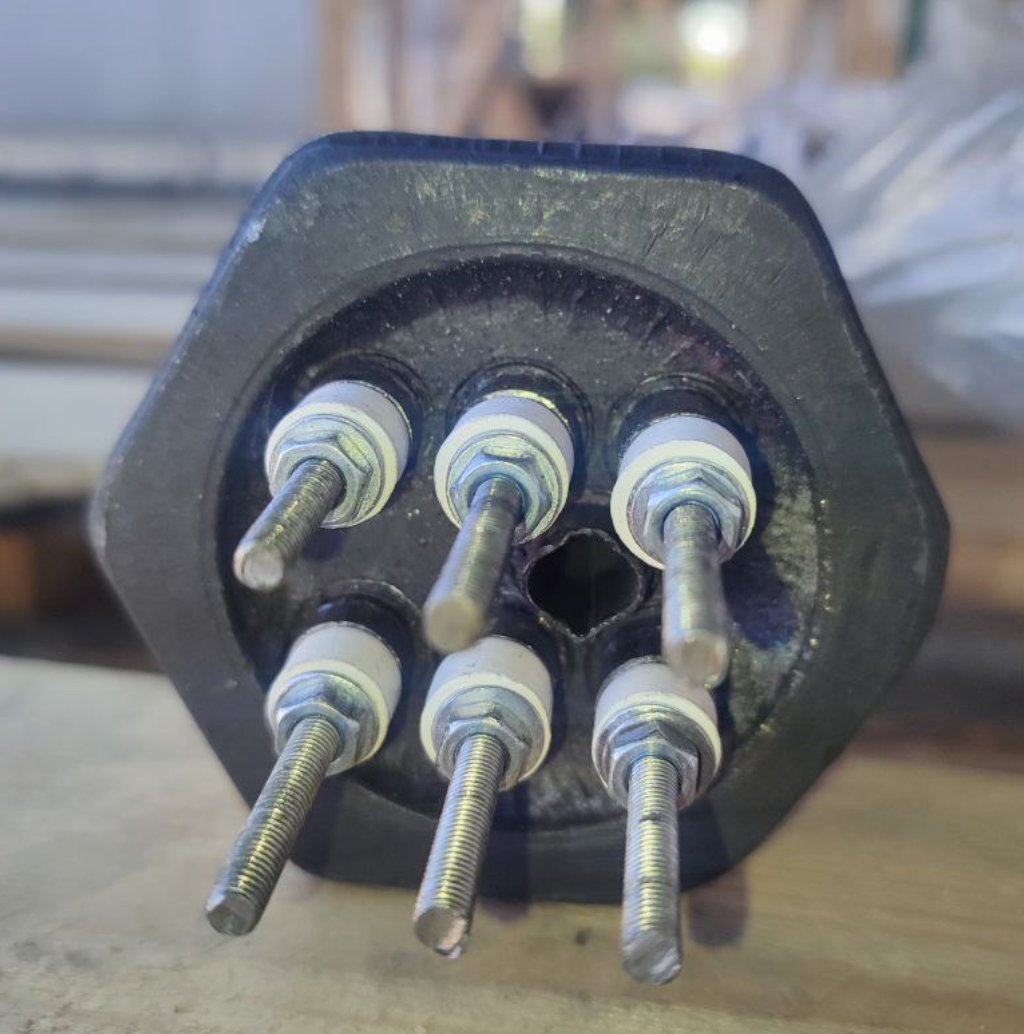

Тэн для нагрева тосола в насосе, с резьбой 2 дюйма

Стратегическое применение ТЭН с резьбой 2 дюйма для высокоэффективного подогрева тосола в промышленных насосных системах

Эффективность и надежность промышленных и коммерческих систем, использующих тосол (антифриз) в качестве теплоносителя или рабочей жидкости, критически зависят от поддержания оптимального температурного режима. Особенно это актуально для насосных агрегатов, эксплуатируемых в условиях низких температур или с требованиями к быстрому запуску и стабильной работе. В этом контексте трубчатые электронагреватели (ТЭН) с резьбовым соединением 2 дюйма (50 мм) выступают не просто как компоненты, а как ключевые элементы, обеспечивающие операционную устойчивость, продление срока службы оборудования и снижение эксплуатационных расходов. Цель данного материала – предоставить исчерпывающую информацию для руководителей, инженеров, закупщиков и специалистов по эксплуатации, касающуюся выбора, интеграции и эффективного использования ТЭН 2 дюйма для тосола.

Ключевые понятия и терминология в контексте систем подогрева тосола

• ТЭН (трубчатый электронагреватель): Электрический нагревательный элемент, состоящий из металлической оболочки, внутри которой расположен резистивный нагревательный элемент и плотно засыпанный диэлектрический наполнитель (обычно оксид магния) для электроизоляции и эффективной теплопередачи. Предназначен для прямого или косвенного нагрева жидкостей, газов и твердых тел.
• Тосол / Антифриз: Незамерзающая жидкость на основе этиленгликоля или пропиленгликоля, используемая в системах охлаждения двигателей, отопления, теплообменниках для предотвращения замерзания при отрицательных температурах и отведения тепла. Характеризуется специфическими физико-химическими свойствами, такими как коррозионная активность и вязкость, которые необходимо учитывать при выборе ТЭНа.
• Резьба 2 дюйма (50 мм): Стандартный размер резьбового соединения, используемый для монтажа ТЭН в корпусы насосов, резервуары или трубопроводы. Выбор такого диаметра обусловлен требованиями к прочности соединения, пропускной способности фланцевых или штуцерных узлов и возможностью размещения нагревательных элементов большей мощности и длины. Обеспечивает надежную и герметичную интеграцию.
• «Мокрый» ТЭН (Immersion Heater): Тип ТЭНа, в котором нагревательный элемент непосредственно контактирует с нагреваемой жидкостью (тосолом). Обеспечивает высокую скорость и эффективность теплопередачи, но требует применения коррозионностойких материалов оболочки.
• «Сухой» ТЭН (Dry Well Heater / Sheathed Heater): Нагревательный элемент, помещенный в защитную герметичную колбу (обычно керамическую или металлическую), которая, в свою очередь, контактирует с жидкостью. Непрямой нагрев снижает скорость теплопередачи, но значительно упрощает обслуживание, замену элемента без слива жидкости и повышает безопасность при работе с агрессивными средами.
• Коррозионная стойкость: Способность материала ТЭНа противостоять разрушающему воздействию химически активных компонентов тосола и продуктов его разложения. Нержавеющая сталь (например, AISI 304, AISI 316) является предпочтительным материалом для обеспечения долговечности в агрессивных средах.
• Тепловая нагрузка (Heat Load): Общее количество тепла, необходимое для повышения и/или поддержания температуры определенного объема жидкости в заданный период времени. Ключевой параметр для расчета требуемой мощности ТЭНа.

Конструктивные особенности и материаловедение ТЭН для систем циркуляции тосола

Выбор оптимальной конструкции и материалов для ТЭН, работающего с тосолом, напрямую влияет на его ресурс, безопасность и экономическую эффективность. Особое внимание уделяется устойчивости к специфическому химическому составу антифризов, которые могут содержать ингибиторы коррозии, присадки и обладать различной кислотностью.

• Материал корпуса и оболочки:
  • Нержавеющая сталь (Stainless Steel): Наиболее распространенный и рекомендуемый материал. Марки AISI 304 (08Х18Н10) и AISI 316 (08Х17Н13М2) обеспечивают отличную коррозионную стойкость к большинству типов тосола. AISI 316 предпочтительнее для систем с более агрессивными средами или повышенной температурой, так как содержит молибден, улучшающий сопротивление питтинговой и щелевой коррозии.
  • Углеродистая сталь: Применяется реже и только при условии нанесения специализированных антикоррозионных покрытий или в системах, где тосол не обладает высокой агрессивностью. Использование без защиты значительно сокращает срок службы.
  • Медь: Обладает высокой теплопроводностью, но менее устойчива к некоторым компонентам антифриза и механическим повреждениям. Редко используется в чистом виде для оболочки ТЭН, контактирующего с тосолом.
• Резьбовое соединение 2 дюйма:
  • Тип резьбы: Чаще всего это трубная цилиндрическая резьба (G 2″) или коническая (NPT 2″). Важно строгое соответствие типу резьбы ответного отверстия в насосе или баке для обеспечения герметичности и надежности соединения.
  • Уплотнение: Для герметизации используются высокотемпературные прокладки (например, из фибры, паронита, PTFE, или специализированных эластомеров, устойчивых к тосолу) или уплотнительные компаунды. Правильный выбор и качество уплотнения критичны для предотвращения утечек.
  • Преимущества 2-дюймовой резьбы: Позволяет интегрировать более мощные и длинные ТЭНы, что особенно важно для нагрева больших объемов жидкости или обеспечения высокой скорости нагрева. Большая площадь контакта резьбы повышает механическую прочность крепления, снижая риск отсоединения под воздействием вибраций или давления.
• Длина ТЭНа: Варьируется от 150 мм до 300 мм и более. Подбирается исходя из глубины монтажного отверстия и объема нагреваемого тосола. Оптимальная длина обеспечивает полное погружение нагревательного элемента в жидкость, предотвращая локальный перегрев и повышая эффективность. Для насосных систем компактность также играет роль.
• Мощность ТЭНа: Диапазон 1.5 кВт – 3.0 кВт является наиболее распространенным для типовых насосных систем. Однако для крупных промышленных установок, баков значительного объема или при экстремально низких температурах могут потребоваться ТЭНы мощностью 5 кВт, 10 кВт и более. Расчет мощности основывается на объеме тосола, требуемом перепаде температур, времени нагрева и тепловых потерях системы.

Технические параметры ТЭН с резьбой 2 дюйма для промышленных насосов: углубленный анализ

Детальное понимание технических характеристик ТЭН является фундаментом для принятия обоснованных решений на этапе проектирования и закупки. Ниже представлена расширенная таблица ключевых параметров с комментариями.

Экономическое обоснование и эксплуатационные преимущества интеграции ТЭН с резьбой 2 дюйма

Инвестиции в качественные ТЭНы для подогрева тосола приносят измеримые экономические выгоды и повышают надежность производственных процессов. Для C-level и VP/Head это означает оптимизацию бюджета и снижение рисков.

• Снижение операционных расходов:
  • Энергоэффективность: Современные ТЭНы в сочетании с точными терморегуляторами минимизируют перерасход электроэнергии, поддерживая температуру с высокой точностью. Возможность использования в системах с управлением по расписанию или на основе погодных условий.
  • Сокращение затрат на ремонт и обслуживание: Предотвращение замерзания тосола исключает повреждение насосов, трубопроводов и теплообменников, что значительно снижает частоту аварийных ремонтов и их стоимость.
  • Продление срока службы оборудования: Поддержание оптимальной температуры снижает термические напряжения и износ деталей насосов и двигателей, работающих с тосолом, продлевая их межремонтный интервал.
• Повышение операционной готовности и производительности:
  • Быстрый запуск систем: В холодное время года предварительный подогрев тосола обеспечивает мгновенный выход на рабочий режим двигателей и других агрегатов, сокращая время простоя и повышая общую производительность.
  • Стабильность процессов: Постоянная температура теплоносителя критична для многих технологических процессов, где тосол используется как рабочая среда, обеспечивая стабильное качество продукции или услуг.
• Улучшение безопасности:
  • Предотвращение аварий: Герметичное исполнение и использование высококачественных материалов минимизируют риски утечек тосола, которые могут быть токсичными или вызвать коррозию другого оборудования.
  • Электробезопасность: Соответствие стандартам безопасности и наличие систем защиты от перегрева и короткого замыкания обеспечивают надежную эксплуатацию и защищают персонал.
• Удобство монтажа и обслуживания: Стандартная 2-дюймовая резьба унифицирует процесс установки и замены, сокращая трудозатраты и время проведения работ. Доступность запасных частей и возможность быстрой замены элементов критична для поддержания бесперебойной работы.

Сравнительная таблица стратегий подогрева тосола в промышленных системах: критерии выбора

При выборе ТЭН для нагрева тосола важно учитывать не только технические параметры самого нагревателя, но и общую стратегию его интеграции в систему. Ниже представлена сравнительная таблица различных подходов, ориентированная на принятие решений на уровне руководства.

После глубокого анализа фундаментальных характеристик, экономического обоснования и сравнительных преимуществ различных типов нагревателей, стратегические решения по выбору ТЭН становятся более обоснованными. Однако успешность проекта не ограничивается лишь выбором компонента; она лежит в плоскости грамотной интеграции, эффективного управления и поддержания системы на протяжении всего жизненного цикла. Переходя от теории к практике, рассмотрим продвинутые аспекты внедрения, эксплуатации и оптимизации ТЭН для подогрева тосола, а также изучим реальные кейсы, которые демонстрируют значимые бизнес-результаты.

Продвинутая практика и внедрение ТЭН с резьбой 2 дюйма в промышленные контуры

Эффективное использование ТЭН для нагрева тосола в промышленных насосных системах требует не только правильного выбора компонента, но и комплексного подхода к его интеграции, управлению и долгосрочной эксплуатации. Этот раздел посвящен практическим аспектам, которые позволят оптимизировать производительность, повысить надежность и сократить совокупную стоимость владения (TCO – Total Cost of Ownership) для C-level, VP/Head и технических специалистов.

Архитектура системы подогрева: интеграция ТЭН в промышленные контуры

ТЭН с резьбой 2 дюйма, будучи ключевым элементом, редко функционирует изолированно. Он является частью сложной системы, включающей насосы, резервуары, трубопроводы, датчики и управляющую электронику. Проектирование архитектуры системы должно обеспечивать синергию всех компонентов.

• Место установки ТЭН:
  • В корпусе насоса: Если конструкция насоса предусматривает специальное отверстие с 2-дюймовой резьбой, это обеспечивает компактность и прямой нагрев рабочей жидкости. Однако доступ для обслуживания может быть затруднен без остановки и частичной разборки агрегата.
  • В буферном баке/резервуаре: Размещение ТЭН в отдельном буферном баке с тосолом, который затем циркулирует через насосную систему, является более гибким решением. Это позволяет осуществлять нагрев до запуска насоса, упрощает обслуживание ТЭН и обеспечивает больший объем нагреваемой жидкости для инерции.
  • Во врезке трубопровода (проточный нагреватель): Менее распространенный подход для крупных ТЭН, но эффективен для поддержания температуры в конкретном участке контура. Требует специализированной конструкции проточной камеры.
• Датчики и контроллеры:
  • Датчики температуры: Необходимы для точного мониторинга температуры тосола. Рекомендуется использовать дублирующие датчики для повышения надежности. Расположение датчика должно быть в зоне, репрезентативной для всей системы, вдали от прямого влияния ТЭН, но в потоке нагретой жидкости.
  • Терморегуляторы/ПИД-контроллеры (PID controllers): Обеспечивают автоматическое поддержание заданной температуры. ПИД-контроллеры обеспечивают более точное управление, минимизируя колебания температуры и оптимизируя энергопотребление.
  • Датчики уровня жидкости: Критичны для предотвращения «сухого» включения ТЭН, что может привести к его перегреву и выходу из строя. Автоматическое отключение ТЭН при низком уровне жидкости – обязательная функция.
• Электротехническая часть:
  • Защитная автоматика: Автоматические выключатели, устройства защитного отключения (УЗО) и реле тепловой защиты обязательны для предотвращения коротких замыканий, перегрузок и поражения электрическим током.
  • Коммутационное оборудование: Магнитные пускатели, контакторы, способные выдерживать пусковые токи и длительные нагрузки.
  • Интеграция с АСУ ТП (Автоматизированная Система Управления Технологическими Процессами): Для крупных промышленных объектов ТЭНы интегрируются в общую систему управления, позволяя осуществлять дистанционный мониторинг, управление, сбор данных и централизованную аналитику.

Пошаговая реализация проекта внедрения ТЭН: от концепции до эксплуатации

Успешное внедрение ТЭН в существующую или новую систему требует структурированного подхода.

1. Этап 1: Аудит и Техническое Задание (ТЗ)
   • Роли: Инженер-проектировщик, Технический руководитель, Закупщик.
   • Задачи:
     • Сбор данных: объем тосола, желаемый температурный режим (мин/макс), требуемое время нагрева, доступное напряжение, текущие тепловые потери системы, характеристики тосола (химический состав, точка замерзания).
     • Расчет тепловой нагрузки и требуемой мощности ТЭН. Формула: P = (V * ρ * c * ΔT) / (t * η), где P – мощность, V – объем, ρ – плотность тосола, c – удельная теплоемкость, ΔT – изменение температуры, t – время нагрева, η – КПД системы.
     • Определение оптимального места установки ТЭН, типа резьбы и длины.
     • Выбор материала ТЭН с учетом агрессивности тосола и ожидаемого срока службы.
     • Разработка предварительной схемы подключения и управления.
   • Артефакты: Техническое задание, расчет тепловой мощности, принципиальная схема системы.
2. Этап 2: Проектирование и Спецификация
   • Роли: Инженер-проектировщик (КИПиА, электро), Специалист по закупкам.
   • Задачи:
     • Детальная разработка электрической схемы (с учетом защитной автоматики, контроллеров).
     • Разработка механической схемы (крепление ТЭН, уплотнения, трубопроводы, датчики).
     • Составление полной спецификации оборудования: ТЭН, терморегуляторы, датчики, силовая автоматика, кабели, монтажные материалы.
     • Выбор поставщиков, основываясь на репутации, сертификации продукции и условиям гарантии.
   • Артефакты: Рабочий проект, спецификация оборудования, сметы.
3. Этап 3: Закупка и Подготовка
   • Роли: Отдел закупок, Склад, Ответственный за объект.
   • Задачи:
     • Приобретение всех компонентов по утвержденной спецификации.
     • Входной контроль качества оборудования (соответствие параметрам, отсутствие дефектов).
     • Подготовка монтажной площадки (доступ к электропитанию, подготовка отверстий).
   • Артефакты: Договоры поставки, акты входного контроля.
4. Этап 4: Монтаж и Пусконаладка
   • Роли: Монтажная бригада (электрики, механики), Инженер по пусконаладке.
   • Задачи:
     • Механический монтаж ТЭН и датчиков. Обеспечение герметичности резьбовых соединений.
     • Электрический монтаж: подключение ТЭН к питанию, установка контроллеров, защитной автоматики.
     • Заполнение системы тосолом, проверка на отсутствие утечек под давлением.
     • Настройка терморегуляторов и систем безопасности.
     • Проведение тестовых запусков, проверка всех режимов работы, контроль температуры и потребляемой мощности.
     • Инструктаж персонала по эксплуатации и базовому обслуживанию.
   • Артефакты: Акты монтажа и пусконаладки, протоколы испытаний, инструкции по эксплуатации.
5. Этап 5: Эксплуатация, Мониторинг и Обслуживание
   • Роли: Эксплуатационный персонал, Служба АСУ ТП, Сервисная служба.
   • Задачи:
     • Регулярный мониторинг работы ТЭН и температуры тосола.
     • Плановое техническое обслуживание (ТО), включающее осмотр ТЭН на предмет накипи, коррозии, целостности оболочки; проверку электрических соединений; калибровку датчиков.
     • Контроль качества тосола (pH, плотность, наличие примесей) и его своевременная замена.
     • Анализ энергопотребления и поиск путей оптимизации.
   • Артефакты: Журналы ТО, отчеты по энергопотреблению, аналитические данные.

Автоматизация и управление температурой для максимальной эффективности

Простые терморегуляторы обеспечивают базовый контроль, но для промышленных систем критически важна более сложная автоматизация.

• ПИД-регулирование: Использование ПИД-контроллеров позволяет точно поддерживать заданную температуру, минимизируя перерегулирование и снижая энергопотребление за счет адаптации к динамике системы.
• Программируемые логические контроллеры (ПЛК): Интеграция ТЭН через ПЛК позволяет создавать сложные алгоритмы управления, включая расписание работы, режимы экономии, управление по внешним сигналам (например, от системы управления зданием, BMS).
• Удаленный мониторинг и SCADA-системы: Для крупных объектов необходим удаленный доступ к параметрам работы ТЭН, аварийным сигналам и журналам событий. SCADA (Supervisory Control and Data Acquisition) системы позволяют централизованно управлять несколькими ТЭН и анализировать их работу в контексте всей производственной линии.
• Интеллектуальные функции:
  • Адаптивный нагрев: Система, которая подстраивает мощность ТЭН в зависимости от изменения внешней температуры или графика работы.
  • Прогнозирование неисправностей: Анализ данных о потреблении тока, сопротивлении изоляции и температуре может помочь предсказать потенциальные отказы ТЭН до их возникновения, позволяя провести плановую замену.

Расчет экономической эффективности (ROI) проекта внедрения ТЭН

Для принятия инвестиционных решений важно четко понимать отдачу от вложений. Расчет ROI (Return on Investment) является ключевым инструментом для руководителей.

Формула расчета ROI:

ROI = ((Годовая экономия + Дополнительная прибыль) / Первоначальные инвестиции) × 100%

Где:

• Первоначальные инвестиции: Стоимость ТЭН, контроллеров, защитной автоматики, кабелей, монтажных работ, пусконаладки.
• Годовая экономия:
  • Снижение энергопотребления (например, за счет автоматизации и точного управления).
  • Экономия на ремонте оборудования (из-за предотвращения поломок от замерзания).
  • Снижение затрат на незапланированное обслуживание и устранение аварий.
  • Продление срока службы основного оборудования, что откладывает капитальные затраты на его замену.
• Дополнительная прибыль:
  • Увеличение производительности за счет сокращения простоев и быстрого запуска систем.
  • Повышение качества продукции или услуг благодаря стабильности температурных режимов.

Пример: Если первоначальные инвестиции в систему подогрева составили 150 000 руб., а годовая экономия (энергия, ремонты, простои) оценивается в 50 000 руб., то ROI составит:

ROI = (50 000 / 150 000) × 100% = 33.3%

Срок окупаемости (Payback Period):

Срок окупаемости = Первоначальные инвестиции / Годовая экономия

В данном примере: 150 000 / 50 000 = 3 года.

Типичные риски при эксплуатации ТЭН и стратегии их минимизации

Понимание потенциальных проблем и разработка стратегий их предотвращения критически важны для бесперебойной работы.

Кейсы применения: реальные сценарии и достигнутые результаты

Примеры из практики демонстрируют ценность интегрированных решений с ТЭН 2 дюйма.

Чек-лист: Эффективное обслуживание и долгосрочная эксплуатация ТЭН

1. Регулярный визуальный осмотр: Ежемесячно проверяйте оболочку ТЭН на предмет коррозии, трещин, отложений и деформаций.
2. Проверка электрических соединений: Ежеквартально убеждайтесь в надежности затяжки клемм, отсутствии следов нагрева и повреждений изоляции.
3. Измерение сопротивления изоляции: Не реже одного раза в полгода проводите измерение мегомметром. Снижение сопротивления ниже нормы (обычно 0.5 МОм для рабочего ТЭН) указывает на деградацию изоляции.
4. Калибровка и тестирование терморегуляторов: Ежегодно проверяйте точность срабатывания терморегуляторов и датчиков температуры.
5. Мониторинг химического состава тосола: Не реже одного раза в год (или согласно рекомендациям производителя тосола) анализируйте pH, плотность, содержание ингибиторов коррозии и наличие примесей. Своевременная замена или коррекция состава тосола предотвращает преждевременный выход ТЭН из строя.
6. Проверка уплотнений: При каждом плановом осмотре проверяйте состояние уплотнительных прокладок и резьбовых соединений на предмет протечек. Заменяйте уплотнения при признаках износа или деформации.
7. Очистка поверхности ТЭН: При необходимости (при выявлении отложений) производите очистку поверхности ТЭН от накипи или шлама, предварительно обесточив и слив тосол из системы.
8. Ведение журнала обслуживания: Фиксируйте все проведенные работы, измерения, даты замен и обнаруженные неисправности. Это позволяет отслеживать динамику состояния оборудования и планировать будущие ТО.
