ТЭН дистиллятора АДЭа-10, АДЭа-25 (2,0 кВт) СЗМО

Обеспечение качества дистилляции: Выбор и первичная оценка ТЭНов для АДЭа-10 и АДЭа-25 СЗМО

Производство дистиллированной воды в медицинских, фармацевтических и лабораторных учреждениях является критически важным процессом, напрямую влияющим на чистоту экспериментов, стерильность инструментов и безопасность пациентов. Центральным элементом любого аквадистиллятора, отвечающим за этот процесс, является трубчатый электронагреватель (ТЭН). В данном материале мы сфокусируемся на специфических ТЭНах для популярных моделей аквадистилляторов АДЭа-10 и АДЭа-25 производства СЗМО, рассмотрим их технические характеристики, эксплуатационные особенности и стратегическое значение для поддержания непрерывности и эффективности работы.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Устройство, преобразующее электрическую энергию в тепловую путем прохождения тока через резистивный элемент, заключенный в металлическую оболочку. В контексте аквадистилляторов, ТЭНы нагревают воду до кипения, инициируя процесс дистилляции.
• Аквадистиллятор: Электромеханическое устройство, предназначенное для получения дистиллированной воды путем нагрева, испарения и последующей конденсации пара. Используется для подготовки воды, соответствующей строгим стандартам чистоты.
• АДЭа-10 / АДЭа-25 СЗМО: Конкретные модели автоматических электрических аквадистилляторов производства СЗМО (Северо-Западное Медицинское Оборудование), отличающиеся производительностью (10 и 25 литров в час соответственно) и предназначенные для профессионального применения.
• ГОСТ (Государственный Стандарт) и Госфармакопея РФ: Нормативные документы, устанавливающие требования к качеству дистиллированной воды, применяемой в различных отраслях. Соответствие этим стандартам является обязательным для медицинских и фармацевтических учреждений.
• Медный ТЭН: Нагревательный элемент, чья внешняя оболочка выполнена из меди. Медь ценится за высокую теплопроводность и, что особенно важно в условиях постоянного контакта с водой, отличную коррозионную стойкость.
• Коррозионная стойкость: Способность материала противостоять разрушению под воздействием агрессивной среды (в данном случае – горячей воды и пара), что критично для долговечности и безопасности работы оборудования.
• TCO (Total Cost of Ownership, совокупная стоимость владения): Комплексный показатель, включающий не только первоначальную стоимость оборудования или компонента, но и все последующие затраты на его эксплуатацию, обслуживание, ремонт, замену и утилизацию на протяжении всего срока службы.
• Штуцерное подключение: Тип соединения, при котором ТЭН монтируется в систему с помощью резьбового патрубка (штуцера), обеспечивая герметичность и надежность установки. Для ТЭН-78 mc333.00.000/04 характерно использование штуцера диаметром 18 мм.

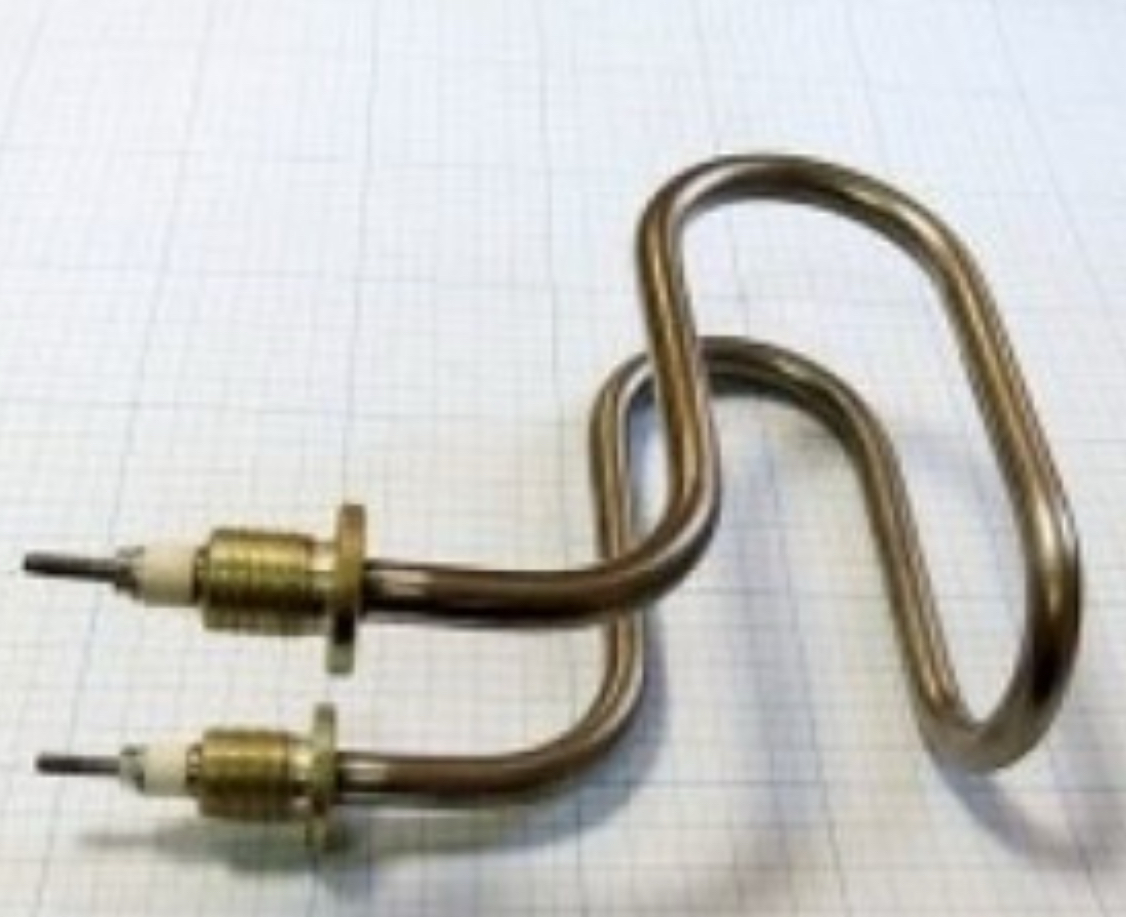

Для аквадистилляторов АДЭа-10 и АДЭа-25 СЗМО применяются специализированные трубчатые электронагреватели ТЭН-78 mc333.00.000/04. Эти элементы мощностью 2,0 кВт каждый, как правило, изготовлены из меди. Данный выбор материала не случаен и обусловлен спецификой работы оборудования в условиях постоянного нагрева и контакта с водой, где медные нагреватели демонстрируют повышенную стойкость к коррозии и, как следствие, увеличенный срок службы при условии надлежащей эксплуатации. Габаритные размеры ТЭНа составляют приблизительно 15 см x 15 см x 15 см, а вес около 1 кг, что делает их относительно компактными и удобными для монтажа и замены.

Типичное подключение осуществляется через штуцер диаметром 18 мм, что обеспечивает надежное и герметичное соединение в системе дистиллятора. Использование меди в качестве основного материала для ТЭНов имеет ряд существенных преимуществ. Помимо высокой теплопроводности, обеспечивающей эффективный и быстрый нагрев, медь значительно снижает риски возникновения коррозионных процессов, которые неизбежны при работе с горячей водой и паром. Это напрямую влияет на минимизацию простоев оборудования, сокращение затрат на обслуживание и ремонт, а также на стабильность качества получаемой дистиллированной воды.

Технические параметры дистилляторов и особенности ТЭНов

Аквадистилляторы АДЭа-10 и АДЭа-25 СЗМО представляют собой высокопроизводительные системы, разработанные для интенсивной эксплуатации. Рассмотрим ключевые характеристики, определяющие их функциональность и интеграцию ТЭНов.

Высокая суммарная мощность аквадистилляторов (9 кВт для АДЭа-10 и 20 кВт для АДЭа-25) достигается за счет использования нескольких медных ТЭНов мощностью 2,0 кВт каждый. Например, в АДЭа-10 используется 4 таких ТЭНа. Для АДЭа-25, исходя из общей мощности, можно предположить наличие до 10 ТЭНов, что обеспечивает высокую производительность и быстрое достижение рабочего режима. Быстрое время установления режима (20-30 минут) минимизирует время ожидания и повышает операционную эффективность.

Все дистилляторы этой серии оснащены встроенными системами безопасности, включая автоматическое поддержание уровня воды и аварийное отключение нагревателей. Эти функции критически важны для защиты ТЭНов от перегрева и выхода из строя при недостаточном уровне жидкости, что значительно продлевает их ресурс и снижает риски аварийных ситуаций. Панель управления с индикаторами обеспечивает оперативный контроль за состоянием и работой ТЭНов, позволяя своевременно реагировать на любые отклонения.

Сравнительная таблица: Критерии выбора и оценки ТЭНов для дистилляторов

При принятии решения о закупке или замене ТЭНов важно учитывать не только их базовые технические характеристики, но и более широкие аспекты, влияющие на совокупную стоимость владения (TCO) и операционную эффективность. Ниже представлена таблица с ключевыми критериями, помогающими руководителям и техническим специалистам сделать обоснованный выбор.

Рассматривая ТЭНы для аквадистилляторов АДЭа-10 и АДЭа-25, важно понимать, что инвестиции в качественные, надежные медные нагревательные элементы, разработанные специально для данных систем, окупаются через снижение операционных издержек, минимизацию рисков внеплановых остановок и поддержание стабильно высокого качества дистиллированной воды. Выбор оригинальных комплектующих с учетом вышеуказанных критериев обеспечивает предсказуемость в эксплуатации и долгосрочную экономическую выгоду.

Принимая стратегические решения о выборе и эксплуатации ТЭНов, важно перейти от общих характеристик к деталям внедрения, обслуживания и оптимизации, чтобы максимизировать эффективность и минимизировать риски в долгосрочной перспективе.

Продвинутая практика и внедрение: Управление жизненным циклом ТЭНов в аквадистилляторах СЗМО

Эффективное управление ТЭНами в аквадистилляторах АДЭа-10 и АДЭа-25 выходит за рамки простой замены при поломке. Оно охватывает комплексную стратегию, включающую превентивное обслуживание, оптимизацию процессов, интеграцию с системами управления оборудованием и стратегическое планирование закупок. Цель — не только продлить срок службы каждого элемента, но и обеспечить бесперебойную работу критически важного оборудования, соответствующего строгим отраслевым стандартам.

Оптимизация эксплуатации и техническое обслуживание

Грамотная эксплуатация и регулярное техническое обслуживание являются краеугольными камнями долговечности и эффективности медных ТЭНов. Это особенно актуально для дистилляторов, где качество исходной воды и интенсивность использования напрямую влияют на ресурс нагревательных элементов.

Превентивное обслуживание: Ключевые аспекты

• Мониторинг качества исходной воды: Несмотря на то что дистиллятор производит чистую воду, качество исходной водопроводной воды влияет на образование накипи. Регулярный анализ воды позволяет своевременно применять меры по предварительной подготовке, если это необходимо.
• Регулярная декальцинация и очистка: Накипь — основной враг ТЭНов. Даже медные ТЭНы, обладающие высокой стойкостью к коррозии, подвержены снижению эффективности из-за теплоизолирующих отложений. Периодическая очистка нагревательной камеры и элементов (например, раз в 1-3 месяца, в зависимости от жесткости воды и интенсивности использования) с использованием рекомендованных производителем реагентов значительно продлевает их ресурс.
• Проверка герметичности соединений: Штуцерное соединение ТЭНа требует периодической проверки на предмет утечек, которые могут привести к коррозии контактов и снижению безопасности.
• Визуальный осмотр: Регулярный осмотр ТЭНов на предмет механических повреждений, признаков перегрева (изменение цвета металла) или аномальных отложений позволяет выявить потенциальные проблемы на ранней стадии.

Чек-лист по эксплуатации ТЭНов АДЭа-10/25 для операторов

1. Перед каждым включением: Убедитесь в достаточном уровне воды в дистилляторе. Автоматическая защита важна, но человеческий фактор не исключается.
2. После 8 часов непрерывной работы: Обязательно предоставьте дистиллятору перерыв не менее 2 часов для остывания ТЭНов. Это предотвратит их износ и продлит срок службы.
3. Еженедельно: Визуально осмотрите ТЭНы через сервисные люки (если применимо) на предмет накипи или повреждений.
4. Ежемесячно (или по мере необходимости): Произведите очистку камеры испарения и ТЭНов от накипи. Следуйте инструкциям производителя по используемым средствам и технологии очистки.
5. Ежеквартально: Проверьте электрические соединения ТЭНов и датчики уровня воды. Убедитесь в отсутствии окисления и надежности контактов.
6. При любых отклонениях: (например, снижение производительности, появление посторонних шумов, индикация ошибок) немедленно остановите оборудование и обратитесь к специалисту.

Пошаговая стратегия закупок и управления запасами ТЭНов

Для руководителей подразделений и специалистов по закупкам критически важно иметь стратегию обеспечения запасными частями, чтобы избежать дорогостоящих простоев.

1. Анализ среднего времени наработки на отказ (MTBF, Mean Time Between Failures): Исходя из статистики предыдущих замен и рекомендаций производителя, определите примерный срок службы ТЭНов в вашем режиме эксплуатации. Для медных ТЭНов СЗМО MTBF может составлять от 1 до 3 лет при интенсивной эксплуатации, но сильно зависит от качества воды и обслуживания.
2. Формирование минимального страхового запаса: Рекомендуется всегда иметь на складе как минимум 1-2 ТЭНа для каждого типа дистиллятора. Для АДЭа-10 это 1-2 штуки, для АДЭа-25, с учетом большего количества ТЭНов, возможно, потребуется запас в 2-4 штуки. Это минимизирует время простоя до 1-2 дней (на время замены), вместо ожидания поставки.
3. Выбор поставщика: Приоритет следует отдавать официальным дистрибьюторам или напрямую производителю СЗМО для приобретения оригинальных ТЭН-78 mc333.00.000/04. Это гарантирует совместимость, качество и наличие гарантии.
4. Оценка TCO при закупке: Учитывайте не только цену ТЭНа (~4990 руб. за штуку), но и потенциальные скидки за опт, стоимость доставки, а также затраты на простой оборудования в случае отсутствия запчасти.

   Формула оценки ROI от наличия страхового запаса:
   ROI = (Стоимость простоя оборудования без запчасти - Стоимость хранения запчасти) / Стоимость хранения запчасти * 100%
   Где:

   • Стоимость простоя = (Потеря прибыли или стоимость услуг за час * Количество часов простоя) + Затраты на экстренную доставку/установку.
   • Стоимость хранения = (Цена ТЭНа * Коэффициент затрат на хранение (обычно 5-15% от стоимости в год)).
5. Планирование замены: Интегрируйте данные о состоянии ТЭНов (возраст, наработка, результаты осмотров) в систему управления активами (EAM/CMMS). Планируйте замену в рамках планово-предупредительных ремонтов (ППР) или при появлении первых признаков износа.

Кейсы применения и отраслевые стандарты

В зависимости от масштаба и специфики организации, требования к эксплуатации и закупкам ТЭНов могут существенно различаться.

• Сценарий 1: Небольшая исследовательская лаборатория (SMB)

  Контекст: Одна-две установки АДЭа-10/25, ограниченный бюджет, высокая зависимость от бесперебойной работы.
  Паттерн: Лаборатория фокусируется на оперативном приобретении 1-2 запасных ТЭНов у проверенного дистрибьютора. Техническое обслуживание выполняется собственным персоналом или привлекается внешний подрядчик на основе разовых заявок. Главный приоритет — минимизация времени простоя через наличие критических запчастей на складе.

• Сценарий 2: Крупный медицинский центр (Enterprise)

  Контекст: Десятки дистилляторов различных моделей, централизованная служба эксплуатации, строгие требования к соответствию нормам ГОСТ и Госфармакопеи РФ.
  Паттерн: Медицинский центр разрабатывает годовой план закупок ТЭНов, основанный на анализе MTBF и плановых ППР. Создается централизованный складской запас. Внедряется система CMMS (Computerized Maintenance Management System) для отслеживания наработки каждого ТЭНа, планирования обслуживания и учета. Приоритет — стандартизация процедур, контроль TCO и обеспечение полной прослеживаемости жизненного цикла комплектующих.

• Сценарий 3: Фармацевтическое производство (Regulated Industry)

  Контекст: Дистилляторы АДЭа-25 являются частью валидированного производственного процесса. Любое отклонение требует строгой документации и соблюдения GxP (Good Practice Guidelines).
  Паттерн: Здесь каждый ТЭН рассматривается как критический компонент. Ведется строгий учет серийных номеров, даты установки и наработки каждого элемента. Процедуры замены и обслуживания проходят валидацию, документация по ТЭНам (сертификаты качества, протоколы испытаний) хранится в соответствии с регуляторными требованиями. Закупка только у авторизованных поставщиков с полным пакетом сопроводительной документации. Фокус на предотвращении малейших рисков, влияющих на качество конечного продукта.

Метрики эффективности и контроля качества

Для объективной оценки работы ТЭНов и всего дистилляционного оборудования применяются следующие ключевые метрики:

• Удельный расход энергии (кВт·ч/литр дистиллята): Позволяет оценить энергоэффективность. Повышение этого показателя может свидетельствовать о накоплении накипи на ТЭНах или снижении их теплоотдачи, сигнализируя о необходимости обслуживания или замены.
• Среднее время наработки на отказ (MTBF) ТЭНа: Определяет надежность и прогнозирует потребность в заменах. Для медных ТЭНов в АДЭа-10/25 в условиях лаборатории этот показатель может составлять от 8 000 до 15 000 часов при соблюдении регламентов.
• Стоимость обслуживания ТЭНа за период: Включает затраты на очистку, замену и сопутствующие материалы. Помогает оценить TCO и сравнить эффективность различных стратегий обслуживания.
• % соответствия дистиллированной воды стандартам: (ГОСТ 6709-72, Госфармакопея). Любое отклонение, даже если оно напрямую не связано с ТЭНами, требует комплексного анализа, в котором состояние нагревательных элементов является одной из первых проверяемых позиций.
