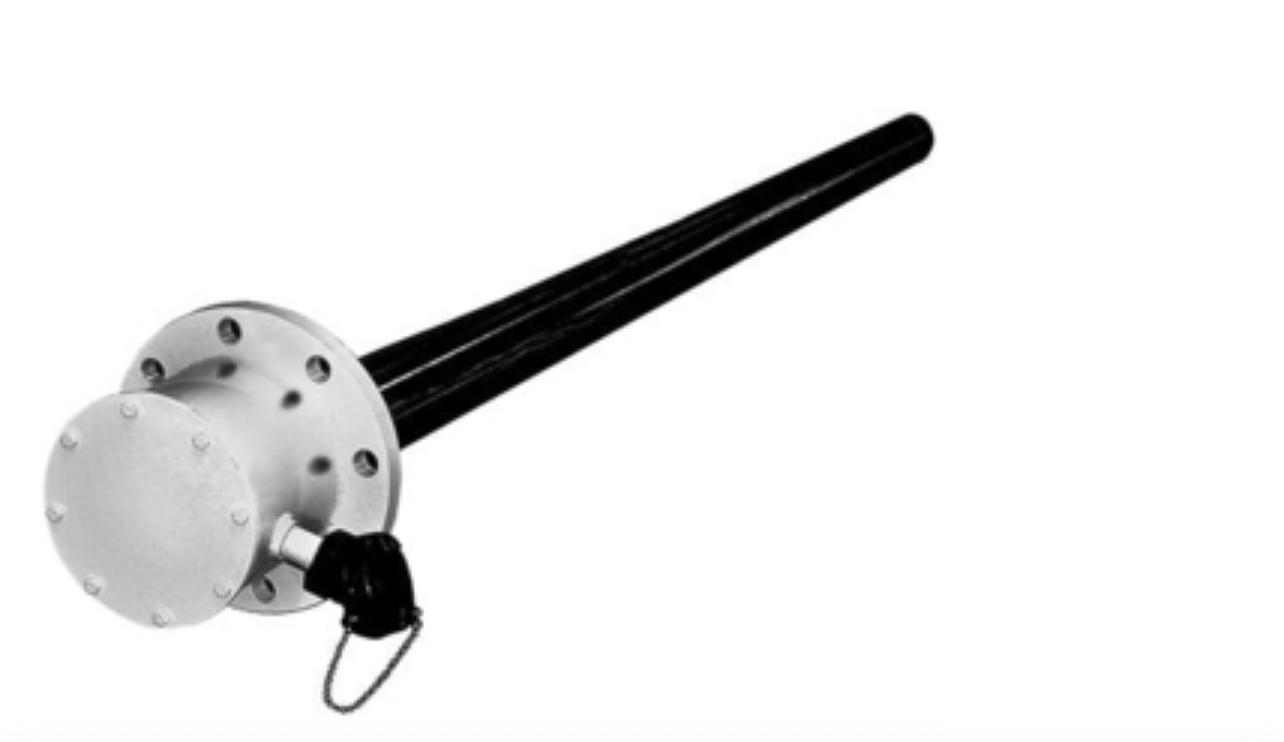

Электрический резервуарный погружной нагреватель 480 V 3 PH 36kW

Электрический резервуарный погружной нагреватель 480 V 3 PH 36kW: Стратегическое решение для оптимизации промышленных процессов

В условиях современного промышленного производства, где поддержание стабильной температуры жидкостей является критически важным для технологических процессов, резервуарные погружные нагреватели выступают как одно из наиболее эффективных и надёжных решений. В частности, модель с трёхфазным питанием 480 Вольт и мощностью 36 кВт (киловатт) разработана для высокопроизводительного нагрева значительных объёмов рабочих сред, таких как вода, различные виды масел, нефтепродукты (включая битум и мазут) и другие технические жидкости. Данное оборудование адресовано руководителям производственных департаментов, главным инженерам, специалистам по закупкам и техническим директорам, которые ищут способы повышения операционной эффективности, снижения затрат на энергопотребление и обеспечения стабильности производственных циклов.

Ключевая задача такого нагревателя — обеспечить поддержание заданной температуры или предварительный разогрев жидкостей в резервуарах перед их дальнейшей переработкой, транспортировкой или использованием в технологических цепочках. Это особенно актуально для материалов с высокой вязкостью, которые требуют подогрева для обеспечения нормальной перекачки и снижения нагрузки на насосное оборудование.

Ключевые понятия и терминология

• Резервуарный погружной нагреватель: Электрическое устройство, предназначенное для непосредственного размещения в нагреваемой жидкости. Это обеспечивает максимальную эффективность теплопередачи и минимизацию потерь.
• 480 V 3 PH (Три фазы, 480 Вольт): Стандартное промышленное напряжение для мощного оборудования. Использование трёх фаз обеспечивает стабильность работы, равномерное распределение нагрузки и высокую энергоэффективность для систем большой мощности.
• 36 кВт (Киловатт): Показатель электрической мощности, определяющий скорость и интенсивность нагрева. Мощность в 36 кВт свидетельствует о способности нагревателя быстро справляться с объёмными задачами.
• ТЭН (трубчатый электронагреватель): Основной конструктивный элемент, состоящий из нихромовой спирали, помещённой в металлическую трубку (например, из нержавеющей стали) и изолированной керамическим диэлектриком. При прохождении тока спираль нагревается, передавая тепло трубке, а затем — жидкости.
• КПД (Коэффициент полезного действия): Отношение полезной энергии к затраченной. В случае погружных нагревателей этот показатель приближается к 100% благодаря прямому контакту с нагреваемой средой.
• Терморегуляция: Система автоматического контроля и поддержания заданной температуры жидкости. Включает датчики (термопары, терморезисторы Pt100) и управляющие контроллеры, обеспечивающие точность и безопасность процесса.
• Фланцевый или резьбовой монтаж: Методы крепления нагревателя к резервуару. Фланцевое соединение чаще применяется для больших мощностей и объёмов, обеспечивая надёжную герметизацию и удобство обслуживания, а резьбовое — для меньших систем или нестандартных горловин.
• Материалы корпуса (нержавеющая/углеродистая сталь): Выбор материала обусловлен химической агрессивностью рабочей среды, температурными режимами и требованиями к долговечности. Нержавеющая сталь (например, AISI 304, AISI 316) предпочтительна для агрессивных или пищевых сред.
• Конвекция: Естественный процесс теплопередачи в жидкостях, когда нагретые слои поднимаются вверх, а холодные опускаются, обеспечивая равномерное распределение температуры.

Принцип работы и факторы эффективности

Сердцем погружного нагревателя является набор ТЭНов, внутри которых расположены нихромовые спирали. При подаче трёхфазного электрического тока напряжением 480 Вольт на эти спирали, благодаря их электрическому сопротивлению, выделяется большое количество тепловой энергии. Керамическая изоляция между спиралью и металлической оболочкой трубки обеспечивает электрическую безопасность, предотвращая короткие замыкания и коррозию, при этом эффективно передавая тепло к наружной поверхности трубки.

Ключевым преимуществом погружных нагревателей является прямой теплообмен: нагревательные элементы полностью погружены в жидкость. Это устраняет необходимость в промежуточных теплоносителях и существенно сокращает потери тепла в окружающую среду, что гарантирует КПД, практически достигающий 100%. Такая эффективность трансформируется в прямую экономию электроэнергии и, как следствие, снижение операционных расходов.

Для поддержания заданной температуры и защиты продукта от перегрева используется система автоматической терморегуляции. Датчики температуры, размещённые обычно на 300–400 мм выше нагревательных элементов, непрерывно мониторят температуру жидкости. При отклонении от установленных значений контроллер автоматически включает или отключает подачу питания на нагреватели, обеспечивая высокую точность и стабильность теплового режима. Это критически важно для чувствительных к перепадам температур продуктов, например, в химической или пищевой промышленности.

Конструктивные особенности и подбор материалов

Конструкция погружного нагревателя 480 V 3 PH 36kW оптимизирована для надёжности и долговечности в промышленных условиях. Основные элементы:

• Узел крепления: Чаще всего используется фланцевое соединение, позволяющее надёжно герметизировать место ввода нагревателя в резервуар. Фланцы могут быть выполнены по различным стандартам (ANSI, DIN) и из различных материалов, соответствующих корпусу резервуара и химическому составу жидкости. Резьбовые соединения (например, с крупной резьбой) также используются, особенно для меньших объёмов или специфических требований к монтажу.
• Корпус и оболочка ТЭНов: Выбор материала является решающим фактором. Для нейтральных сред, таких как вода или некоторые масла, может использоваться углеродистая сталь. Однако для агрессивных жидкостей, нефтепродуктов с высоким содержанием серы, битума или определённых химикатов предпочтение отдаётся нержавеющей стали (например, AISI 304, AISI 316L, 321), а в особо агрессивных случаях — титану или инколою (Incoloy). Нержавеющая сталь обеспечивает повышенную коррозионную стойкость и долговечность.
• Нагревательные элементы (ТЭНы): Состоят из нихромовых спиралей с высоким электрическим сопротивлением, заключённых в трубки и изолированных прессованным оксидом магния (керамической изоляцией). Эта конструкция (часто называемая КЭН – керамический электронагреватель, если речь о сухотрубных ТЭНах, или просто трубчатый ТЭН) обеспечивает равномерный нагрев и защиту спирали от воздействия внешней среды. Длина и диаметр трубок (стандартные диаметры 8, 10, 12, 13, 16, 18 мм) оптимизируются для обеспечения необходимой площади теплообмена и тепловой мощности, достигая нескольких метров в длину для крупных резервуаров.
• Клеммная коробка: Защищённый от влаги и пыли отсек для подключения электропроводки и размещения датчиков. Обеспечивает электробезопасность и защищает контакты от агрессивной среды.

Преимущества и экономическая целесообразность погружных нагревателей 480V 3PH 36kW

Инвестиции в высокоэффективные промышленные нагреватели, такие как модели 480V 3PH 36kW, приносят значительные операционные и экономические выгоды, которые оправдывают первоначальные затраты.

Сравнительный анализ систем нагрева резервуаров

Выбор оптимального метода нагрева резервуаров для промышленных предприятий — это стратегическое решение, которое влияет на операционные расходы, безопасность и общую эффективность производства. Рассмотрим погружные электрические нагреватели 480V 3PH 36kW в сравнении с распространёнными альтернативами.

Выбрав наиболее подходящий подход на основе глубокого анализа технических характеристик и экономических факторов, следующим шагом становится детальное планирование и эффективное внедрение системы. Это включает не только физический монтаж, но и интеграцию с существующей инфраструктурой, разработку оптимальных эксплуатационных процедур и стратегий долгосрочного обслуживания.

Продвинутая практика и внедрение погружных нагревателей

После стратегического выбора погружного нагревателя 480V 3PH 36kW, фокус смещается на тактическую реализацию и оптимизацию его работы в рамках существующей или новой промышленной инфраструктуры. Эффективное внедрение требует комплексного подхода, охватывающего архитектуру системы, пошаговую реализацию и интеграцию с автоматизированными системами управления.

Архитектура системы и интеграция с АСУ ТП

Одиночный погружной нагреватель является лишь частью более сложной системы, которая обеспечивает его стабильную, безопасную и эффективную работу. Для максимальной отдачи, особенно в крупном производстве, необходимо интегрировать его в общую архитектуру автоматизированных систем управления технологическими процессами (АСУ ТП).

Ключевые компоненты архитектуры:

1. Электропитание и коммутация: Нагреватель подключается к трёхфазной сети 480 В. Для управления мощностью используются силовые контакторы или твердотельные реле (SSR – Solid State Relay), выбор которых зависит от требуемой частоты коммутации и точности регулирования. Защитные аппараты (автоматические выключатели, УЗО) обязательны для обеспечения электробезопасности.
2. Датчики температуры: Помимо основного датчика, контролирующего температуру жидкости (например, Pt100 или термопара типа K), рекомендуется установка дополнительных датчиков:
   • Дублирующий датчик для системы аварийного отключения (предотвращение перегрева).
   • Датчик температуры поверхности ТЭНов (при наличии соответствующей конструкции) для мониторинга образования накипи или отложений.
   • Датчики уровня жидкости в резервуаре для предотвращения работы нагревателя «всухую».
3. Контроллеры и логика управления: Современные промышленные контроллеры (ПЛК – Программируемые логические контроллеры) или специализированные ПИД-регуляторы (Пропорционально-интегрально-дифференциальные) обеспечивают точное поддержание температуры. Они обрабатывают сигналы от датчиков, управляют силовыми элементами и могут быть интегрированы в более крупные системы.
4. Интерфейс оператора (HMI/SCADA): Человеко-машинный интерфейс (Human-Machine Interface) или система диспетчерского управления и сбора данных (SCADA – Supervisory Control and Data Acquisition) позволяет операторам мониторить состояние нагревателя, задавать уставки, просматривать архивные данные и получать уведомления об аварийных ситуациях. Это критично для централизованного управления и анализа производительности.
5. Системы безопасности: Помимо электрической защиты, включают механические блокировки, системы аварийного отключения при критических превышениях температуры или падении уровня жидкости, а также визуальную и звуковую сигнализацию.

Интеграция с АСУ ТП позволяет не только автоматизировать процесс нагрева, но и собирать данные для последующего анализа: энергопотребление, динамика изменения температуры, время выхода на режим. Эти данные становятся основой для оптимизации процессов, прогнозирования технического обслуживания и расчёта общей стоимости владения (TCO).

Пошаговая реализация и ввод в эксплуатацию

Эффективный процесс внедрения погружного нагревателя разбивается на несколько ключевых этапов, каждый из которых требует внимания специалистов.

Этап 1: Проектирование и подбор оборудования

1. Анализ требований: Определение объёма резервуара, свойств нагреваемой жидкости (вязкость, теплоёмкость, коррозионная активность), требуемого диапазона температур, времени нагрева, доступной электрической мощности.
2. Выбор материалов: На основе анализа свойств жидкости подбираются материалы корпуса нагревателя и ТЭНов (нержавеющая сталь марок AISI 304, 316L, 321, углеродистая сталь, титан). Это напрямую влияет на срок службы и безопасность.
3. Расчёт и конфигурация: Определение оптимальной длины и диаметра ТЭНов, количества нагревательных элементов, типа монтажного фланца или резьбы. Важно учитывать допустимую поверхностную мощность (Вт/см²) для предотвращения локального перегрева жидкости или образования отложений.
4. Проектирование системы управления: Выбор контроллеров, датчиков, исполнительных механизмов, разработка схем подключения и алгоритмов терморегуляции.

Этап 2: Монтаж и подключение

1. Подготовка резервуара: Обеспечение доступа к горловине или специальному монтажному люку. Проверка герметичности резервуара и отсутствие посторонних предметов. Если необходимо, опустошение и очистка резервуара.
2. Установка нагревателя: Аккуратное опускание нагревателя через горловину резервуара. Рекомендуется использовать подъёмные механизмы для тяжёлых или длинных нагревателей. Фиксация фланца или резьбового соединения, обеспечение герметичности с использованием прокладок, устойчивых к рабочей среде и температуре.
   • Расположение: Нагреватель должен располагаться на расстоянии 100–150 мм от дна резервуара, чтобы избежать контакта с возможным осадком и обеспечить свободную конвекцию.
   • Установка датчиков: Датчики температуры устанавливаются выше нагревательных элементов, обычно на 300–400 мм от дна, чтобы измерять температуру нагретой жидкости, а не непосредственно поверхности ТЭНа.
3. Электрическое подключение: Подключение нагревателя к трёхфазной сети 480 В в соответствии с электрической схемой. Обязательное заземление корпуса. Проверка соответствия напряжения на табличке изделия и в сети.

Этап 3: Пусконаладка и тестирование

1. Проверка изоляции: Замер сопротивления изоляции между нагревательными элементами и корпусом, а также между фазами.
2. Подача напряжения: Постепенное включение питания, мониторинг токовых нагрузок по фазам.
3. Калибровка и настройка автоматики: Настройка параметров ПИД-регулятора, уставки температуры, тестирование работы датчиков и аварийных систем. Проверка реакции системы на изменение температуры.
4. Тестовый цикл нагрева: Проведение тестового цикла нагрева жидкости до заданной температуры с мониторингом всех параметров. Оценка равномерности нагрева и времени выхода на режим.

Роли и ответственность:

• Руководитель проекта: Координация всех этапов, управление ресурсами и бюджетом.
• Инженер-электрик: Проектирование электропитания, монтаж, подключение и тестирование электрической части.
• Инженер по КИПиА (Контрольно-измерительные приборы и автоматика): Настройка и калибровка датчиков, программирование контроллеров, интеграция с АСУ ТП.
• Инженер-технолог: Определение требований к процессу нагрева, контроль качества продукта.
• Монтажная бригада: Физическая установка нагревателя и сопутствующего оборудования.

Кейсы применения: Оптимизация в различных отраслях

Погружные нагреватели 480V 3PH 36kW демонстрируют высокую эффективность в самых разнообразных промышленных сценариях.

Кейс 1: Нефтегазовая отрасль — снижение вязкости и затрат на перекачку

Крупное нефтеперерабатывающее предприятие столкнулось с трудностями при перекачке высоковязких нефтепродуктов (мазута и битума) из резервуаров хранения, особенно в холодное время года. Низкие температуры приводили к значительному росту вязкости, увеличению нагрузки на насосное оборудование, частым поломкам и снижению пропускной способности трубопроводов. Была внедрена система погружных нагревателей 480V 3PH 36kW в нескольких резервуарах объёмом 2000 м³. Нагреватели были интегрированы в существующую SCADA-систему предприятия.

• Результат: После внедрения удалось поддерживать температуру мазута на уровне 60-70°C, а битума — на 120-130°C. Вязкость снизилась на 40-50%, что позволило сократить энергопотребление насосов на 25% и увеличить скорость перекачки на 30%. Снизилось количество аварийных остановок на 80%, что обеспечило бесперебойность производственного процесса и сокращение затрат на ремонт и обслуживание оборудования. Проект окупился менее чем за 2 года за счёт экономии электроэнергии и снижения простоев.

Кейс 2: Химическое производство — точный контроль и безопасность

На предприятии по производству полимерных смол требовалось поддерживать строгий температурный режим для химических реакций в реакторах объёмом 50 м³. Колебания температуры даже на 2-3°C приводили к изменению свойств конечного продукта и увеличению брака. Были установлены погружные нагреватели с корпусами из нержавеющей стали AISI 316L, адаптированные к агрессивной химической среде. Система управления включала прецизионные ПИД-контроллеры и дублирующие датчики безопасности.

• Результат: Достигнута стабильность температуры в реакторе с отклонением не более ±0.5°C. Это позволило снизить процент брака на 15% и обеспечить соответствие продукции строгим стандартам качества. Автоматизированная система защиты от перегрева исключила риск термической деградации сырья, повысив общую безопасность процесса и минимизировав потери дорогостоящих компонентов.

Кейс 3: Логистические хабы — гибкий и мобильный нагрев

Оператор логистического терминала, занимающийся хранением и отгрузкой растительных масел и парафинов, нуждался в гибком решении для подогрева продуктов в автоцистернах и временных резервуарах. Стационарные системы были нецелесообразны из-за мобильности объектов. Были выбраны переносные фланцевые погружные нагреватели 480V 3PH 36kW, которые могли быть быстро установлены на различные ёмкости.

• Результат: Время подготовки цистерн к отгрузке сократилось в среднем на 4 часа. Это увеличило оборачиваемость транспорта на 20% и позволило обрабатывать больший объём заказов без расширения автопарка. Мобильность и простота подключения позволили оперативно реагировать на меняющиеся потребности клиентов, что повысило удовлетворённость заказчиков и обеспечило конкурентное преимущество на рынке логистических услуг.

Эксплуатация, обслуживание и долгосрочная рентабельность

Для обеспечения максимального срока службы и поддержания высокого КПД погружного нагревателя необходим систематический подход к его эксплуатации и обслуживанию. Проактивное обслуживание существенно снижает Total Cost of Ownership (TCO) – общую стоимость владения.

Расчёт TCO: Включает не только первоначальные инвестиции (CAPEX), но и операционные расходы (OPEX), затраты на обслуживание, ремонт, простои и деградацию продукта за весь жизненный цикл оборудования. Оптимизация каждого из этих факторов напрямую влияет на общую рентабельность.

Чек-лист по техническому обслуживанию погружных нагревателей

1. Ежеквартальная проверка электросоединений:
   • Визуальный осмотр клеммной коробки на предмет окисления, ослабления контактов.
   • Проверка затяжки винтовых соединений.
   • Контроль состояния кабелей и защитной оболочки.
2. Полугодовой или ежегодный осмотр нагревательных элементов:
   • При возможности осмотра без слива (например, через сухой колодец): визуальная оценка на наличие отложений, коррозии, механических повреждений.
   • При необходимости слива жидкости: тщательная очистка элементов от накипи или других отложений, которые снижают эффективность теплопередачи.
   • Замер сопротивления изоляции.
3. Ежегодная калибровка датчиков температуры:
   • Сверка показаний с эталонным термометром.
   • Корректировка калибровочных параметров в контроллере.
   • Проверка состояния кабелей датчиков.
4. Проверка работы терморегуляторов и систем безопасности:
   • Имитация аварийных ситуаций (например, повышение температуры выше уставки или падение уровня жидкости) для проверки срабатывания защитных систем.
   • Тестирование сигнализации.
5. Замена уплотнений:
   • Регулярная замена уплотнительных прокладок фланцев или резьбовых соединений согласно рекомендациям производителя, особенно при работе с агрессивными средами или высоких температурах.

При необходимости быстрого ремонта фланцевая конструкция позволяет оперативно заменить вышедший из строя нагревательный элемент, минимизируя время простоя и потери производственной мощности. Качественные погружные нагреватели сочетают в себе простоту конструкции с высокой надёжностью и эффективностью, что делает их стратегически выгодным выбором для большинства промышленных предприятий.
