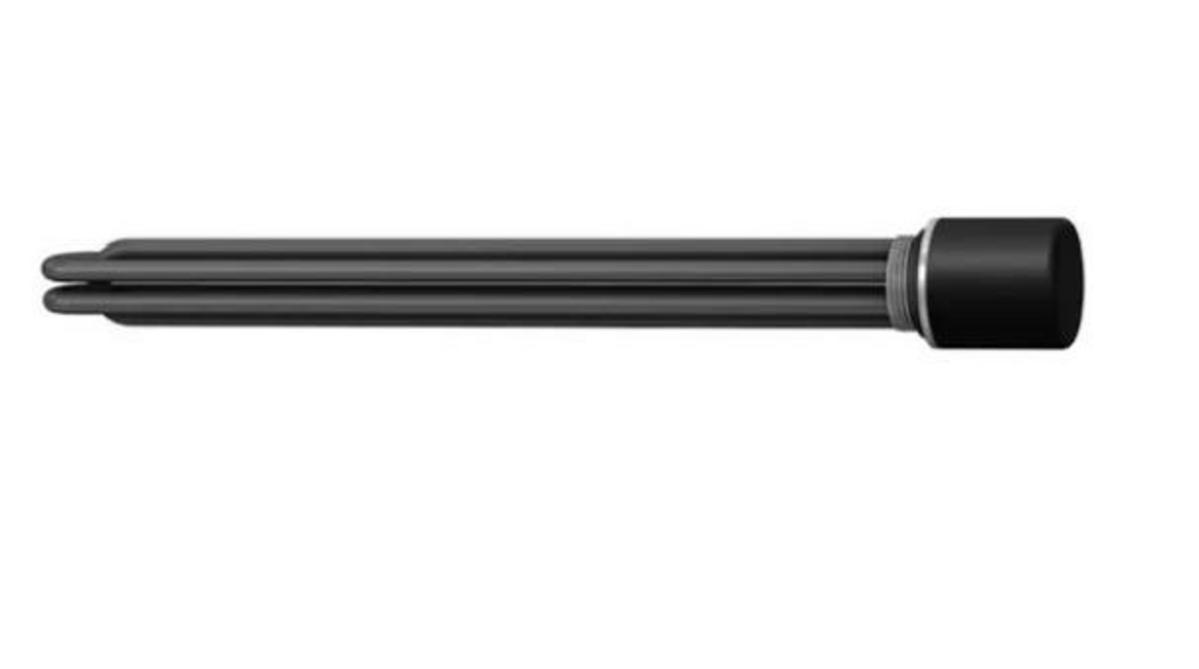

Блок ТЭН 9 кВт; 380 Вольт; резьба 1-1/2″ L-450мм.

Оптимизация выбора и внедрения блоков ТЭН 9 кВт: комплексный подход для B2B-сегмента

Выбор и эксплуатация промышленных и полупромышленных нагревательных элементов, таких как блок трубчатых электронагревателей (ТЭН) мощностью 9 кВт с напряжением 380 В, резьбой 1-1/2″ и длиной 450 мм, является критически важным для обеспечения стабильности и эффективности тепловых процессов на предприятиях. Данный тип нагревателя широко применяется в отопительных системах, промышленных бойлерах, емкостях для нагрева технологических жидкостей и твердотопливных котлах, требуя глубокого понимания его характеристик и нюансов эксплуатации. Принятие решений о закупке и интеграции таких компонентов должно основываться не только на стоимости, но и на общих эксплуатационных расходах (TCO — Total Cost of Ownership), долговечности, энергоэффективности и соответствии отраслевым стандартам.

Ключевые понятия и терминология

• Блок ТЭН: Сборная конструкция, объединяющая несколько (обычно три) трубчатых электронагревателя в одном корпусе (фланце) для суммарной мощности. В данном случае, три ТЭНа по 3 кВт каждый образуют блок на 9 кВт.
• ТЭН (Трубчатый Электронагреватель): Электрический нагревательный элемент, состоящий из металлической оболочки, внутри которой расположена нагревательная спираль, изолированная от оболочки диэлектрическим наполнителем (чаще всего оксидом магния).
• 380 В (трехфазное подключение): Стандартное напряжение для промышленных электрических сетей, обеспечивающее более стабильную и мощную подачу энергии по сравнению с однофазным 220 В. Трехфазное подключение блока ТЭН по схеме «звезда» (Y) является наиболее распространенным и эффективным для таких мощностей.
• Резьба 1-1/2″ (G 1 1/2″): Тип трубной резьбы по стандарту Whitworth (BSP — British Standard Pipe), обозначающий внешний диаметр около 47.8 мм. Этот стандарт широко используется для подключения нагревательных элементов в котлы, бойлеры и другие емкости, обеспечивая герметичное и надежное соединение.
• Погружная длина (L-450мм): Длина активной нагревательной части ТЭНа, которая непосредственно контактирует с нагреваемой средой. Для блока 9 кВт 450 мм является оптимальной длиной, обеспечивающей эффективный теплообмен и равномерный нагрев.
• AISI 304: Марка нержавеющей стали (аустенитная, с низким содержанием углерода, содержащая хром и никель), обладающая высокой коррозионной стойкостью, механической прочностью и пригодностью для применения в агрессивных средах и пищевой промышленности.
• ГОСТ (Государственный стандарт): Система стандартов в России и ряде стран СНГ, устанавливающая требования к качеству, безопасности и совместимости продукции. Соответствие ГОСТ 19108-81 (Трубчатые электронагреватели) и ГОСТ 6357-81 (Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая) подтверждает надежность и взаимозаменяемость компонентов.

Назначение и конструктивные особенности блока ТЭН 9 кВт, 380 В, G 1 1/2″, L-450 мм

Данный блок ТЭН разработан для высокоэффективного нагрева жидких теплоносителей, преимущественно воды, в масштабах, требующих значительной тепловой мощности. Его конструкция ориентирована на надежность и простоту интеграции в существующие инженерные системы.

Ключевые аспекты конструкции:

• Модульность мощности: Блок состоит из трех индивидуальных ТЭНов по 3 кВт каждый. Это позволяет осуществлять ступенчатую регулировку мощности (3 кВт, 6 кВт, 9 кВт), что является важным преимуществом для оптимизации энергопотребления и снижения пиковых нагрузок на электросеть. Такая гибкость минимизирует операционные расходы, позволяя подавать только необходимую в данный момент тепловую мощность.
• Фланцевое крепление G 1 1/2″: Резьбовой фланец обеспечивает не только надежное, но и герметичное соединение с нагревательной емкостью. Стандарт G 1 1/2″ универсален для большинства промышленных котлов и водонагревателей среднего размера, что упрощает подбор и замену. Использование качественных уплотнительных материалов (например, паронитовых или силиконовых прокладок) критически важно для предотвращения утечек теплоносителя и сохранения давления в системе.
• Трехфазное подключение 380 В: Оптимальный выбор для оборудования такой мощности. Подключение по схеме «звезда» обеспечивает сбалансированное распределение нагрузки по фазам и повышает общую стабильность системы. Возможность адаптации к однофазным сетям через специальные схемы с перемычками (как правило, с понижением общей мощности или необходимостью дополнительной проверки фаз) расширяет области применения, но требует внимательного расчета и профессионального монтажа.
• Оптимальная погружная длина 450 мм: Эта длина обеспечивает максимальную площадь контакта нагревательных элементов с теплоносителем, что способствует равномерному и быстрому нагреву. Для емкостей с большим объемом или специфической геометрией, длина 450 мм является компромиссом между эффективностью и габаритами, предотвращая перегрев и образование зон стагнации.

Материалы изготовления: выбор и долговечность

Выбор материала оболочки блока ТЭН напрямую влияет на его срок службы, коррозионную стойкость и применимость в различных средах.

• Углеродистая сталь: Это экономичный вариант, подходящий для нагрева чистой воды или теплоносителей с нейтральным pH в условиях, не предполагающих значительной коррозионной нагрузки. Основной недостаток — подверженность коррозии, особенно при контакте с жесткой водой, агрессивными химическими добавками или при нерегулярной эксплуатации. Срок службы таких ТЭНов обычно ниже, что может увеличить частоту замен и общие эксплуатационные расходы.
• Нержавеющая сталь (например, AISI 304): Премиальный выбор для большинства промышленных применений. Сталь AISI 304 обеспечивает превосходную устойчивость к коррозии в водных средах, включая жесткую воду и слабые химические растворы. Это делает её идеальной для систем отопления, горячего водоснабжения (ГВС), а также для пищевой и химической промышленности, где требуется высокая гигиеничность и устойчивость к агрессивным средам. Более высокая начальная стоимость нержавеющей стали компенсируется значительно увеличенным сроком службы, снижением затрат на обслуживание и отсутствием рисков простоя из-за выхода из строя нагревателя. Существуют также модификации, такие как AISI 316, для еще более агрессивных сред, но AISI 304 является оптимальным балансом цены и производительности для большинства задач.

Технические параметры и стандарты

Стандартизация и четкие технические характеристики являются фундаментом для правильного подбора, интеграции и эксплуатации блоков ТЭН.

Экономическая целесообразность и рекомендации по выбору

Выбор блока ТЭН – это инвестиционное решение. Для C-уровня и руководителей отделов важен не только сам продукт, но и его влияние на операционные расходы, риски и долгосрочную производительность.

• Ступенчатое регулирование мощности: Возможность включать 3, 6 или 9 кВт позволяет значительно экономить электроэнергию в периоды сниженной потребности в тепле. Это напрямую влияет на статью расходов по электроэнергии и может сократить эксплуатационные затраты до 20-30% в зависимости от режима эксплуатации.
• Защита контактов: Использование пластиковых колпаков на резьбовых выводах является стандартом для повышения электробезопасности и защиты от механических повреждений и попадания влаги.
• Соответствие ГОСТ: Приобретение продукции, соответствующей ГОСТ, минимизирует риски, связанные с некачественным оборудованием, обеспечивает возможность стандартизированного сервисного обслуживания и гарантирует совместимость с другим отечественным оборудованием (например, котлами Uragan, Taifun, R2, ZEUS).
• Выбор производителя: Рекомендуется отдавать предпочтение проверенным поставщикам с историей успешных поставок, гарантийными обязательствами и положительными отзывами. Это снижает риски получения подделок, обеспечивает доступ к квалифицированной технической поддержке и запасным частям.

Осознанный выбор блока ТЭН с учетом всех технических нюансов и долгосрочных экономических показателей формирует лишь первый этап. Для полной реализации потенциала этого оборудования необходимо глубокое понимание процессов его интеграции, эксплуатации, мониторинга и оптимизации в реальных условиях предприятия, что мы детально рассмотрим далее.

Продвинутая практика и внедрение блоков ТЭН 9 кВт: архитектура, процессы, интеграции

После стратегического выбора блока ТЭН 9 кВт ключевым становится вопрос его эффективной интеграции и эксплуатации в производственные и инженерные системы. Этот этап требует не только технической экспертизы, но и комплексного подхода к управлению проектами, обеспечению безопасности и оптимизации текущих расходов. Для технических директоров, инженеров и руководителей производств важна не просто установка, а создание отказоустойчивой, энергоэффективной и легко управляемой системы.

Оптимизация выбора и планирование жизненного цикла

Выход из строя нагревательного элемента может привести к значительным простоям и финансовым потерям. Предотвращение таких сценариев начинается на этапе планирования.

Расчет TCO (Total Cost of Ownership) для выбора материала

При выборе между углеродистой и нержавеющей сталью (AISI 304) важно учитывать не только первоначальную стоимость, но и затраты на протяжении всего жизненного цикла.

• Капитальные затраты (CAPEX): Начальная стоимость блока ТЭН. Нержавеющая сталь обычно на 20-50% дороже углеродистой.
• Операционные затраты (OPEX):
  • Энергопотребление: Ступенчатая регулировка мощности (3, 6, 9 кВт) позволяет сократить потребление до 30% в периоды низкой нагрузки, что критично для энергоемких производств.
  • Затраты на обслуживание и ремонт: Нержавеющие ТЭНы требуют меньше обслуживания из-за высокой коррозионной стойкости, что сокращает расходы на чистку от накипи и замену элементов.
  • Стоимость простоя: Простой производственной линии из-за отказа ТЭНа может исчисляться десятками тысяч рублей в час. Нержавеющая сталь значительно снижает риск внезапных отказов.
  • Стоимость замены: Включает стоимость нового элемента, демонтаж старого, монтаж нового, уплотнительные материалы и трудозатраты.
• Расчет ROI (Return on Investment): Инвестиции в нержавеющую сталь окупаются в среднем за 1-3 года за счет снижения OPEX и минимизации рисков простоя.


  ROI = (Экономия_OPEX_за_срок_службы - Разница_в_CAPEX) / Разница_в_CAPEX * 100%

Сравнительная таблица материалов и их применения

Интеграция в инженерные системы: от электрических схем до автоматизации

Правильная интеграция блока ТЭН — это залог его долгой и безаварийной работы.

Электрические подключения и схемы

Основной схемой подключения для блоков ТЭН 9 кВт является «звезда» (Y) при трехфазном напряжении 380 В.

• Схема «Звезда» (380 В): Все три ТЭНа подключаются между фазами и нейтралью, при этом нейтраль соединяется с корпусом котла через заземление. Это обеспечивает сбалансированную нагрузку на каждую фазу и максимальную мощность. Подключение выполняется через контакторы и автоматические выключатели соответствующего номинала (например, автоматический выключатель на 25-32А для 9 кВт).
• Однофазное подключение (220 В): Возможно, но требует перекоммутации внутренних элементов блока ТЭН и, как правило, приводит к снижению общей мощности или необходимости использовать несколько блоков ТЭН для достижения той же мощности. Важно проконсультироваться с производителем и электриком.
• Заземление: Обязательно для безопасности эксплуатации. Корпус ТЭНа должен быть надежно заземлен в соответствии с ПУЭ (Правила устройства электроустановок).

Системы управления и автоматизация

Для промышленных и коммерческих объектов ручное управление неэффективно.

• Терморегуляторы и контроллеры: Интеграция с прецизионными терморегуляторами или программируемыми логическими контроллерами (ПЛК) позволяет поддерживать заданную температуру с минимальными отклонениями.
• Датчики температуры и уровня: Установка датчиков вблизи ТЭНа и по всему объему емкости обеспечивает контроль нагрева. Датчики уровня предотвращают работу ТЭНа без теплоносителя, что является основной причиной перегрева и выхода из строя.
• Защита от перегрева: Помимо датчиков уровня, рекомендуется использование аварийных термостатов, которые отключают питание при превышении критической температуры.
• Диспетчеризация: Интеграция с системами SCADA (Supervisory Control and Data Acquisition) или BMS (Building Management System) позволяет централизованно контролировать и управлять работой блоков ТЭН, анализировать потребление энергии и планировать обслуживание.

Пошаговая реализация проекта внедрения

1. Предпроектное обследование и аудит:
   • Оценка текущей потребности в тепловой мощности.
   • Анализ существующей электрической сети (наличие 380 В, достаточный запас по мощности).
   • Измерение габаритов и типа присоединительных элементов существующего оборудования.
   • Анализ химического состава теплоносителя (для определения материала ТЭНа).
2. Проектирование и подбор оборудования:
   • Выбор конкретной модели блока ТЭН (9 кВт, 380 В, G 1 1/2″, L-450мм) с учетом материала оболочки.
   • Разработка электрической схемы подключения, подбор кабелей, контакторов, автоматов защиты.
   • Выбор системы автоматизации (терморегуляторы, датчики, ПЛК).
3. Монтаж и пусконаладка:
   • Монтаж ТЭНа: Установка в котел/бойлер с использованием качественных уплотнительных прокладок (например, из паронита или фторопласта) и герметиков, затяжка с рекомендованным моментом.
   • Электромонтаж: Подключение к электросети согласно проекту, проверка фазировки и заземления.
   • Наладка автоматики: Конфигурация терморегуляторов, калибровка датчиков, тестирование аварийных режимов.
   • Гидравлические испытания: Проверка системы на герметичность под давлением.
4. Тестовая эксплуатация и обучение персонала:
   • Мониторинг работы системы в различных режимах нагрузки.
   • Обучение технического персонала правилам эксплуатации, обслуживания и действиям в нештатных ситуациях.
5. Плановое техническое обслуживание (ТО):
   • Регулярная очистка: Удаление накипи (например, химическими или механическими методами) значительно продлевает срок службы ТЭНа и сохраняет его КПД. Частота зависит от жесткости воды.
   • Проверка электрических контактов: Подтяжка, очистка от окислов.
   • Контроль изоляции: Периодическое измерение сопротивления изоляции (мегаомметром) для предотвращения коротких замыканий.
   • Осмотр на предмет коррозии и деформаций: Визуальный осмотр оболочки ТЭНа.

Кейсы/паттерны использования

Примеры реализации показывают гибкость и эффективность блока ТЭН 9 кВт.

• Кейс 1: Модернизация системы ГВС на небольшом производстве (SMB)

  Задача: Замена устаревшего газового водонагревателя в административно-бытовом комплексе предприятия на более безопасное и управляемое электрическое решение. Требовалось обеспечить стабильный подогрев воды для душевых и технических нужд.

  Решение: Установлен бойлер косвенного нагрева объемом 300 литров с интегрированным блоком ТЭН 9 кВт (нержавеющая сталь AISI 304). Подключение к трехфазной сети 380 В со ступенчатым регулированием мощности. Интегрирован простой терморегулятор с недельным таймером.

  Результат: Снижение затрат на обслуживание газового оборудования, повышение безопасности, возможность программирования режимов нагрева для экономии электроэнергии в нерабочие часы. ROI за 2.5 года.

• Кейс 2: Поддержание температуры в технологической емкости (Enterprise)

  Задача: Обеспечение постоянной температуры (+60°C) ёмкости с реагентом объемом 1500 литров на химическом заводе. Необходима высокая надежность и устойчивость к агрессивной среде.

  Решение: Врезка в емкость нескольких блоков ТЭН 9 кВт из нержавеющей стали AISI 316 (для повышенной химической стойкости), подключенных через ПЛК с PID-регулированием и датчиками уровня/температуры.

  Результат: Высокоточный контроль температуры, минимизация рисков выхода из строя элементов благодаря материалу и автоматическому отключению при низком уровне реагента. Интеграция в общую SCADA-систему предприятия.
