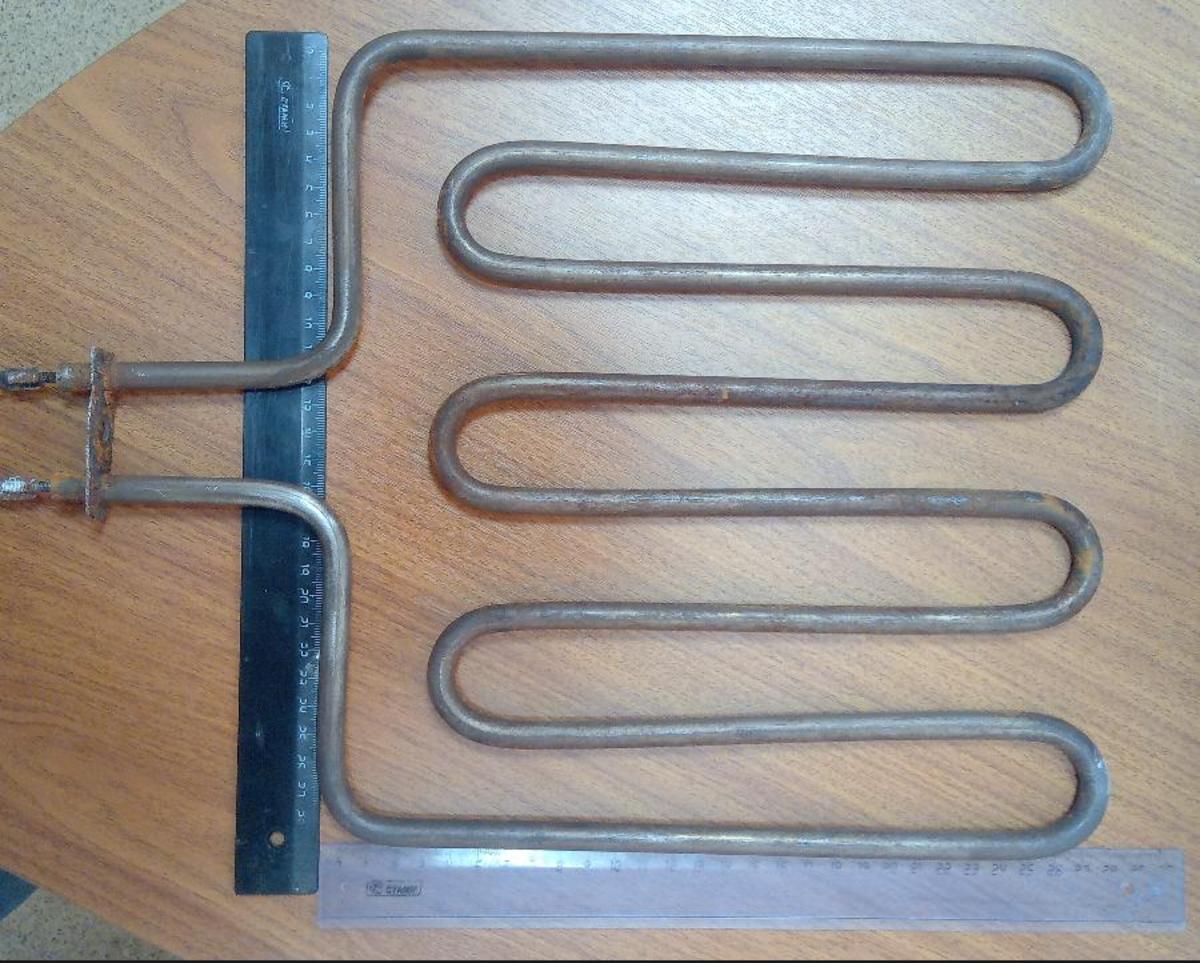

ТЭН(220В,2.5кВт), греет  воздух с соляным туманом

Технические особенности и выбор ТЭН для нагрева воздуха в условиях соляного тумана: Мощность 2.5 кВт, 220В

В промышленных условиях, где требуется нагрев воздуха в присутствии соляного тумана, стандартные решения по нагреву становятся неэффективными и экономически невыгодными из-за ускоренной коррозии. Это касается таких отраслей, как морская логистика, химическое производство, пищевая промышленность, а также специализированные испытательные лаборатории. Выбор трубчатого электронагревателя (ТЭН) мощностью 2.5 кВт, работающего от сети 220 В, для подобных сред требует глубокого понимания материаловедения, принципов теплопередачи и электротехнических аспектов, чтобы обеспечить долговечность, надежность и безопасность эксплуатации.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Герметичная металлическая трубка, внутри которой расположена нагревательная спираль из высокоомного материала (например, нихрома), изолированная от оболочки уплотненным диэлектриком, чаще всего оксидом магния. При подаче электрического напряжения спираль нагревается, передавая тепло оболочке, а затем — окружающей среде.
• Соляной туман: Агрессивная среда, характеризующаяся наличием мелкодисперсных капель солевого раствора в воздухе. В большинстве промышленных контекстов это подразумевает раствор хлорида натрия, который значительно ускоряет коррозию большинства металлов, вызывая питтинговую (точечную), щелевую и электрохимическую коррозию.
• Оребрение: Металлические ребра (пластины), приваренные или напрессованные на поверхность трубки ТЭН. Основная цель оребрения — многократно увеличить площадь теплообмена между нагревательным элементом и движущимся воздухом, повышая эффективность теплоотдачи и снижая поверхностную плотность мощности, что предотвращает перегрев ТЭНа и продлевает срок его службы.
• Поверхностная плотность мощности (ППМ, Вт/см²): Отношение мощности, рассеиваемой ТЭНом, к его общей площади поверхности. Для воздушных ТЭНов этот параметр критичен; слишком высокая ППМ ведет к перегреву поверхности ТЭНа, что может вызвать быстрое разрушение материала оболочки, особенно в агрессивных средах. Для оребренных воздушных ТЭНов оптимальная ППМ обычно составляет от 2 до 5 Вт/см², в то время как для неоребренных воздушных ТЭНов — до 1.5 Вт/см².

Конструкция ТЭНа для агрессивных сред

Эффективность и долговечность ТЭНа в условиях соляного тумана напрямую зависят от выбора материалов и конструктивных особенностей. Мощность 2.5 кВт при 220 В является типичной для электрических калориферов и воздухонагревателей, используемых как в небольших сушильных камерах, так и в составе более крупных вентиляционных систем.

• Материалы трубки ТЭНа:
  • Нержавеющая сталь (например, AISI 304, AISI 316L): AISI 304 является базовым вариантом, но для соляного тумана значительно предпочтительнее AISI 316L из-за добавления молибдена, который существенно повышает стойкость к хлоридной коррозии (питтингу и щелевой коррозии). 316L также имеет пониженное содержание углерода, что улучшает свариваемость и снижает риск межкристаллитной коррозии.
  • Сплавы Incoloy (например, Incoloy 800, 825, 840): Эти никель-железо-хромовые сплавы обладают превосходной коррозионной стойкостью при высоких температурах и в агрессивных средах, включая хлориды. Incoloy 825, например, содержит молибден, медь и титан, что обеспечивает выдающуюся устойчивость к окислительным и восстановительным кислотам, а также к стресс-коррозионному растрескиванию. Их применение оправдано в случаях, когда ожидаются высокие температуры и особо агрессивные концентрации солей.
  • Титан: Обладает исключительной коррозионной стойкостью к хлоридам и морской воде, превосходящей большинство сталей. Однако титановые ТЭНы значительно дороже и имеют меньшую теплопроводность, что требует более тщательного расчета ППМ. Используются в критически важных применениях, где отказ оборудования недопустим, а стоимость не является основным ограничивающим фактором.
  • Медь: Обладает высокой теплоотдачей, но крайне неустойчива к соляной коррозии. Медные ТЭНы непригодны для эксплуатации в соляном тумане без специализированных защитных покрытий, которые сами по себе могут стать точкой отказа.
• Оребрение:
  • В стандартных воздушных ТЭНах оребрение часто изготавливается из алюминия из-за его хорошей теплопроводности и невысокой стоимости. Однако алюминий подвержен быстрой коррозии в условиях соляного тумана.
  • Для агрессивных сред оребрение должно быть выполнено из коррозионно-стойких материалов, таких как нержавеющая сталь (AISI 316L) или быть защищено специализированными покрытиями. Покрытия (например, на основе фторопластов или керамико-полимерных композитов) могут быть нанесены на алюминиевое или стальное оребрение, создавая барьер от агрессивной среды.
  • Важно обеспечить надежное механическое и термическое соединение оребрения с трубкой ТЭНа, чтобы гарантировать эффективный отвод тепла и предотвратить локальный перегрев, который может способствовать ускоренной коррозии.
• Герметизация и изоляция:
  • Внутри ТЭНа нагревательная спираль изолирована от металлической оболочки уплотненным кристаллическим оксидом магния (MgO). MgO является отличным электрическим изолятором и теплопроводником, но гигроскопичен. Проникновение влаги (особенно солевого раствора) внутрь ТЭНа приведет к резкому снижению сопротивления изоляции, короткому замыканию и выходу из строя.
  • Крайне важна надежная герметизация концов ТЭНа (токоведущих шпилек и клеммных выводов) с использованием влагостойких материалов (например, эпоксидных смол или силиконовых герметиков) и защитных колпачков с высоким классом защиты IP (например, IP65, IP67).

Электрические характеристики и требования к подключению

Для ТЭНа мощностью 2.5 кВт при напряжении 220 В необходимо учесть следующие электрические параметры и требования к безопасности:

• Расчетные параметры:
  • Ток (I) рассчитывается по формуле I = P / U, где P — мощность (2500 Вт), U — напряжение (220 В). Таким образом, I = 2500 Вт / 220 В ≈ 11.36 А.
  • Сопротивление (R) нагревательной спирали рассчитывается по формуле R = U² / P. R = 220² В / 2500 Вт ≈ 19.36 Ом. Эти значения являются критически важными для проверки исправности ТЭНа (измерения мультиметром) и выбора соответствующей защитной аппаратуры.
• Сечение проводников: Для тока около 11.4 А рекомендуется использовать медные кабели с сечением не менее 1.5 мм². В зависимости от условий прокладки (температура окружающей среды, способ монтажа, количество проводников в жгуте) может потребоваться увеличение сечения до 2.5 мм² для обеспечения запаса прочности и предотвращения перегрева кабеля.
• Защитная аппаратура:
  • Автоматический выключатель: Номинальный ток автоматического выключателя должен быть выбран с запасом, но не превышать допустимый ток для сечения кабеля. Например, автоматический выключатель на 16 А обеспечит адекватную защиту от перегрузки и короткого замыкания.
  • Устройство защитного отключения (УЗО): В условиях высокой влажности и агрессивных сред вероятность утечки тока на корпус значительно возрастает. УЗО с током отключения 10 или 30 мА является обязательным элементом защиты для предотвращения поражения электрическим током и снижения риска возгорания.
• Заземление: Надежное заземление корпуса ТЭНа и всей металлической конструкции, в которой он установлен, абсолютно необходимо. Это обеспечит путь для отвода тока утечки в случае повреждения изоляции и срабатывание защитных устройств.

Влияние соляного тумана на эксплуатацию и стратегии минимизации рисков

Соляной туман оказывает разрушительное воздействие на нагревательные элементы, сокращая их срок службы и снижая эффективность. Основные проблемы включают:

• Ускоренная коррозия оболочки: Хлориды в соляном тумане атакуют пассивные слои на поверхности нержавеющей стали, вызывая локальную питтинговую коррозию и последующее перфорирование трубки. Это приводит к проникновению влаги внутрь ТЭНа и его электрическому пробою.
• Коррозия оребрения: Алюминиевое оребрение быстро разрушается. Даже стальное оребрение может подвергаться коррозии, что приводит к ухудшению теплопередачи и снижению эффективности нагрева. Продукты коррозии могут также осыпаться, загрязняя рабочее пространство.
• Отложения солей: Соли из тумана могут оседать на поверхности ТЭНа и оребрения, образуя слой, который действует как теплоизолятор. Это приводит к повышению температуры поверхности самого ТЭНа, ускоряя его деградацию, и снижает общую теплоотдачу системы.
• Коррозия электрических контактов: Клеммные соединения и места подсоединения кабелей также подвержены коррозии, что может привести к увеличению сопротивления в контактах, локальному перегреву, искрению и, в конечном итоге, к сбоям или пожарам.

Для минимизации этих рисков необходим комплексный подход:

• Выбор материалов: Как уже упоминалось, предпочтение следует отдавать высоколегированным нержавеющим сталям (316L), сплавам Incoloy или титану.
• Защитные покрытия: Нанесение специализированных антикоррозионных покрытий на поверхность ТЭНа и оребрения. Это могут быть полимерные (например, PTFE), керамические или гибридные композиции, создающие химически стойкий барьер.
• Конструкция с защитой контактов: Использование герметичных клеммных коробок с высоким классом IP, заполнение компаундом или применение специальных сальников для защиты электрических соединений от проникновения влаги.
• Регулярное обслуживание: Включает периодический осмотр, очистку от солевых отложений, проверку целостности покрытий и электрических соединений.
• Контроль и автоматизация: Внедрение терморегуляторов и термостатов для поддержания заданной температуры и защиты от перегрева. Это не только обеспечивает эффективность, но и предотвращает условия, способствующие ускоренной коррозии при избыточной температуре.

Сравнительная таблица материалов для ТЭНов в условиях соляного тумана

Выбор материала ТЭНа оказывает прямое влияние на его начальную стоимость, срок службы и общую экономическую эффективность проекта (TCO).

Принимая во внимание фундаментальные принципы конструкции, материаловедения и электрических параметров, становится очевидно, что успешная эксплуатация ТЭНов в условиях соляного тумана требует не только правильного выбора компонента, но и грамотной интеграции в общую систему, тщательного планирования и контроля на всех этапах жизненного цикла. Переходя от теории к практике, рассмотрим продвинутые аспекты внедрения, оптимизации и управления такими нагревательными системами.

Продвинутая практика и внедрение ТЭН в коррозионно-активных средах

Успешное применение ТЭН мощностью 2.5 кВт, 220В для нагрева воздуха в агрессивных средах с соляным туманом выходит за рамки простого подбора материала. Оно включает в себя комплексный подход к проектированию системы, интеграции с существующей инфраструктурой, оптимизации энергопотребления и долгосрочного управления жизненным циклом оборудования. Это особенно актуально для промышленных предприятий, где время простоя критично, а безопасность и надежность являются приоритетом.

Интеграция в промышленные системы

Эффективность нагревательного элемента в значительной степени определяется его интеграцией в общую систему вентиляции или технологический процесс. Для работы в соляном тумане, эта интеграция должна учитывать не только тепловые и электрические параметры, но и специфические риски агрессивной среды.

• Архитектура нагревательного блока:
  • Равномерность нагрева: Распределение ТЭНов в воздушном потоке должно обеспечивать равномерный нагрев без образования холодных или перегретых зон. Для этого могут применяться специальные направляющие решетки или многорядная компоновка элементов.
  • Скорость воздушного потока: Для оребренных ТЭНов критична достаточная скорость потока воздуха (рекомендуется ≥6 м/с) для эффективного отвода тепла. Слишком низкая скорость приведет к перегреву ТЭНа и ускоренной коррозии, особенно на поверхности оребрения.
  • Корпус нагревательного блока: Конструкция корпуса должна быть выполнена из коррозионно-стойких материалов (например, нержавеющая сталь AISI 316L), иметь дренажные отверстия для отвода конденсата и быть герметичной для защиты электрических соединений (класс защиты IP54 и выше).
• Системы контроля и автоматизации:
  • Термостаты и терморегуляторы: Обязательны для поддержания заданной температуры воздуха и защиты ТЭНа от перегрева. Рекомендуется использовать как рабочий (программируемый) терморегулятор, так и аварийный (несамовозвратный) термостат, который отключит ТЭН в случае превышения критической температуры.
  • Датчики потока воздуха (реле потока): Необходимы для предотвращения включения ТЭНов при отсутствии или недостаточном движении воздуха, что может привести к их выходу из строя из-за перегрева.
  • ПИД-регуляторы (Пропорционально-Интегрально-Дифференциальные): Для точного поддержания температуры и экономии энергии. ПИД-регуляторы могут оптимизировать мощность нагрева, минимизируя «перерегулирование» (overshoot) и «недорегулирование» (undershoot) температуры, что важно для технологических процессов и снижения износа оборудования.
  • Интеграция с АСУ ТП (SCADA/BMS): Для централизованного мониторинга, удаленного управления, сбора данных о работе ТЭНов, энергопотреблении, температуре и состоянии среды. Это позволяет реализовать предиктивное обслуживание, оперативно реагировать на инциденты и оптимизировать режимы работы всей системы.

Пошаговая реализация проекта нагревательной системы

Реализация проекта по внедрению или модернизации нагревательной системы в условиях соляного тумана требует структурированного подхода. Ниже представлены ключевые этапы:

1. Этап 1: Технико-экономическое обоснование (ТЭО) и проектирование
   • Сбор исходных данных: Детальное изучение условий эксплуатации – объем нагреваемого воздуха, требуемая температура, состав и концентрация соляного тумана, цикличность работы, наличие других агрессивных факторов, требуемые стандарты безопасности (например, ATEX для взрывоопасных зон).
   • Расчет тепловой мощности: Основываясь на объеме воздуха, начальной и конечной температуре, времени нагрева, а также учетом тепловых потерь системы. Для 2.5 кВт, 220 В ТЭНа, важно убедиться, что этой мощности достаточно, или рассмотреть группу ТЭН.
   • Выбор материалов и конструкции ТЭН: На основе анализа агрессивности среды и бюджета проекта выбираются материалы трубки, оребрения, а также тип защитных покрытий и герметизации.
   • Разработка проектной документации: Включает электрические схемы, схемы автоматизации, чертежи нагревательного блока, спецификации оборудования.
   • Оценка TCO (Total Cost of Ownership): Сравнение капитальных затрат (CAPEX) на оборудование и операционных затрат (OPEX), включающих энергию, обслуживание, замену элементов и потенциальные простои, для различных вариантов материалов и решений.
2. Этап 2: Закупка и монтаж
   • Выбор поставщика: Предпочтение отдается производителям с опытом работы в агрессивных средах, предоставляющим сертификаты качества и гарантии на свою продукцию. Важны возможности по кастомизации и техническая поддержка.
   • Контроль качества при поставке: Визуальный осмотр на предмет дефектов, проверка габаритных размеров, измерение сопротивления спирали и сопротивления изоляции (мегомметром) для подтверждения соответствия спецификациям.
   • Монтаж: Строгое следование проектной документации. Обеспечение правильных зазоров между ТЭНами и корпусом, надежное крепление, защита клеммных соединений. Использование соответствующих инструментов и квалифицированного персонала.
3. Этап 3: Ввод в эксплуатацию и оптимизация
   • Пусконаладочные работы: Проверка всех электрических соединений, работоспособности датчиков, термостатов, автоматических выключателей и УЗО. Калибровка измерительных приборов.
   • Тестирование в рабочих условиях: Мониторинг температурных режимов, энергопотребления и состояния ТЭНов под нагрузкой в течение определенного периода.
   • Оптимизация параметров: Настройка ПИД-регуляторов для максимальной энергоэффективности и стабильности поддержания температуры. Разработка графиков планово-предупредительного ремонта (ППР) и очистки.

Метрики эффективности и TCO

Для принятия обоснованных решений руководителям и инженерам необходимо оперировать измеримыми показателями:

• Энергоэффективность (кВт/м³ воздуха, °C/кВт·ч): Показывает, сколько энергии требуется для нагрева определенного объема воздуха до нужной температуры. Оребренные ТЭНы, оптимизированные воздушные потоки и точное управление помогают снизить этот показатель.
• Срок службы ТЭНа (моточасы, годы): Ключевая метрика надежности. В агрессивных средах он может быть значительно ниже паспортного без должной защиты. Выбор более дорогих материалов (Incoloy, титан) может увеличить срок службы в 3-5 раз, сокращая частоту замен.
• Затраты на обслуживание и замену (руб./год): Включают стоимость самих ТЭНов, работы по их замене, а также затраты на очистку и диагностику.
• Расчет TCO: TCO = CAPEX + Σ(OPEXᵢ) + Σ(Downtime Costs) за определенный период.
  • CAPEX (Капитальные затраты): Стоимость оборудования, монтажа.
  • OPEXᵢ (Операционные затраты): Стоимость электроэнергии, регулярного обслуживания (очистка, диагностика), замены расходных материалов.
  • Downtime Costs (Затраты на простои): Потери от незапланированных остановок производства из-за отказа нагревателя.

  Пример: Инвестиции в более дорогой ТЭН из Incoloy, который служит 5 лет вместо 1 года (для AISI 304), могут окупиться за счет снижения затрат на 4 замены и 4 периодов простоя.

• ROI (Return on Investment): ROI = ((Прибыль от инвестиции - Стоимость инвестиции) / Стоимость инвестиции) × 100%. При выборе долговечных решений, ROI может быть рассчитан на основе экономии от уменьшения простоев, снижения затрат на замену и обслуживание. Например, если дорогой ТЭН увеличивает срок службы с 1 до 5 лет и предотвращает 4 незапланированные остановки производства, это напрямую пересчитывается в предотвращенные убытки, формируя прибыль.

Примеры применения и типовые сценарии

Различные отрасли сталкиваются с проблемой нагрева в соляном тумане, требуя индивидуального подхода:

• Сценарий 1: Испытательные климатические камеры (Научно-исследовательский сектор)

  Проблема: Необходимость точного и стабильного поддержания температуры (от +20°C до +80°C) и влажности (до 98%) в камере соляного тумана для ускоренных испытаний на коррозию. Частые циклы «нагрев-охлаждение» и агрессивная среда. Выход из строя ТЭН приводит к срыву испытаний, потере дорогостоящего времени и данных.

  Решение: Установка нагревательных блоков с ТЭНами из титана Grade 2, с оребрением из нержавеющей стали AISI 316L, покрытым специализированным фторопластовым покрытием. Использование прецизионных ПИД-контроллеров с возможностью удаленного мониторинга и записи данных. Защита клеммных коробок по классу IP67.

  Эффект: Высокая точность поддержания параметров (±0.5°C), исключительная надежность и срок службы ТЭН до 7-10 лет, что обеспечивает непрерывность дорогостоящих экспериментов и высокую воспроизводимость результатов. Несмотря на высокую начальную стоимость, TCO значительно снижается за счет минимизации простоев и обслуживания.

• Сценарий 2: Системы вентиляции на морских платформах (Нефтегазовая отрасль)

  Проблема: Непрерывный нагрев приточного воздуха для поддержания комфортной температуры и предотвращения конденсации в жилых и рабочих модулях морских буровых платформ. Воздействие агрессивного морского воздуха с высокой влажностью и концентрацией соли, постоянные вибрации, высокие требования к безопасности и надежности.

  Решение: Разработка модульных нагревательных блоков с резервированием. Каждый модуль содержит группу ТЭН из сплава Incoloy 825 с оребрением из нержавеющей стали AISI 316L, без дополнительных покрытий (для простоты обслуживания и устойчивости к механическим повреждениям). Использование систем контроля потока воздуха, дублированных термостатов и подключение к центральной АСУ ТП платформы с интеграцией в систему пожаротушения.

  Эффект: Обеспечение высокой операционной надежности (MTBF — Mean Time Between Failures до 50 000 часов на компонент), соответствие строгим международным морским стандартам и нормативам по безопасности. Затраты на обслуживание оптимизированы за счет модульной конструкции и доступности для ремонта. Уменьшение коррозии сокращает риски выхода из строя критически важной инфраструктуры.

• Сценарий 3: Сушильные камеры в прибрежных рыбоперерабатывающих комплексах (Пищевая промышленность)

  Проблема: Сушка рыбной продукции в условиях высокой влажности и присутствия как морского воздуха, так и аэрозолей от технологических процессов (солевые растворы для посола). Требуется гигиеничность, легкость очистки и устойчивость к агрессивным чистящим средствам. Средний срок службы стандартных ТЭН не превышает 1 года.

  Решение: Установка ТЭН из нержавеющей стали AISI 316L с электрополированной поверхностью для лучшей гигиеничности и снижения адгезии солевых отложений. Оребрение также из 316L. Применение герметичных клеммных коробок с IP65 и защитных колпачков. Регулярная программа ППР, включающая еженедельную очистку поверхности ТЭН и ежемесячную проверку сопротивления изоляции.

  Эффект: Увеличение срока службы ТЭН до 3-4 лет, снижение затрат на замену и ремонт на 60%. Благодаря электрополировке и правильным материалам, уменьшается вероятность накопления микроорганизмов и обеспечивается соответствие санитарным нормам для пищевого производства. Экономия энергии за счет поддержания чистоты теплообменных поверхностей.

Чек-лист: Выбор и внедрение ТЭН для сред с соляным туманом

1. Оценка среды: Определите точную концентрацию солей, температуру, влажность и другие агрессивные компоненты воздуха.
2. Расчет требуемой мощности: Убедитесь, что 2.5 кВт (или комбинация ТЭН) достаточна для вашей задачи, учитывая теплопотери.
3. Выбор материала оболочки: Минимум AISI 316L; рассмотрите Incoloy или титан для более агрессивных сред или критических применений.
4. Выбор материала оребрения: Избегайте алюминия; предпочтительнее нержавеющая сталь 316L или специализированные покрытия.
5. Герметизация: Убедитесь, что концы ТЭН и клеммные коробки имеют класс защиты не ниже IP65.
6. Поверхностная плотность мощности: Проверьте, что ППМ соответствует рекомендациям для воздушных ТЭН (оребренные 2-5 Вт/см², неоребренные до 1.5 Вт/см²).
7. Система контроля: Включите рабочие терморегуляторы, аварийные термостаты и датчики потока воздуха.
8. Электрозащита: Предусмотрите автоматический выключатель и УЗО соответствующего номинала, а также надежное заземление.
9. Монтаж: Обеспечьте достаточный воздушный поток вокруг ТЭН и правильное крепление.
10. План обслуживания: Разработайте график регулярных инспекций, очистки и проверки сопротивления изоляции.
11. TCO и ROI: Проведите расчеты для обоснования выбора более дорогостоящих, но долговечных решений.
12. Сертификация: Требуйте у поставщика сертификаты соответствия материалов и оборудования, особенно для регулируемых отраслей.
