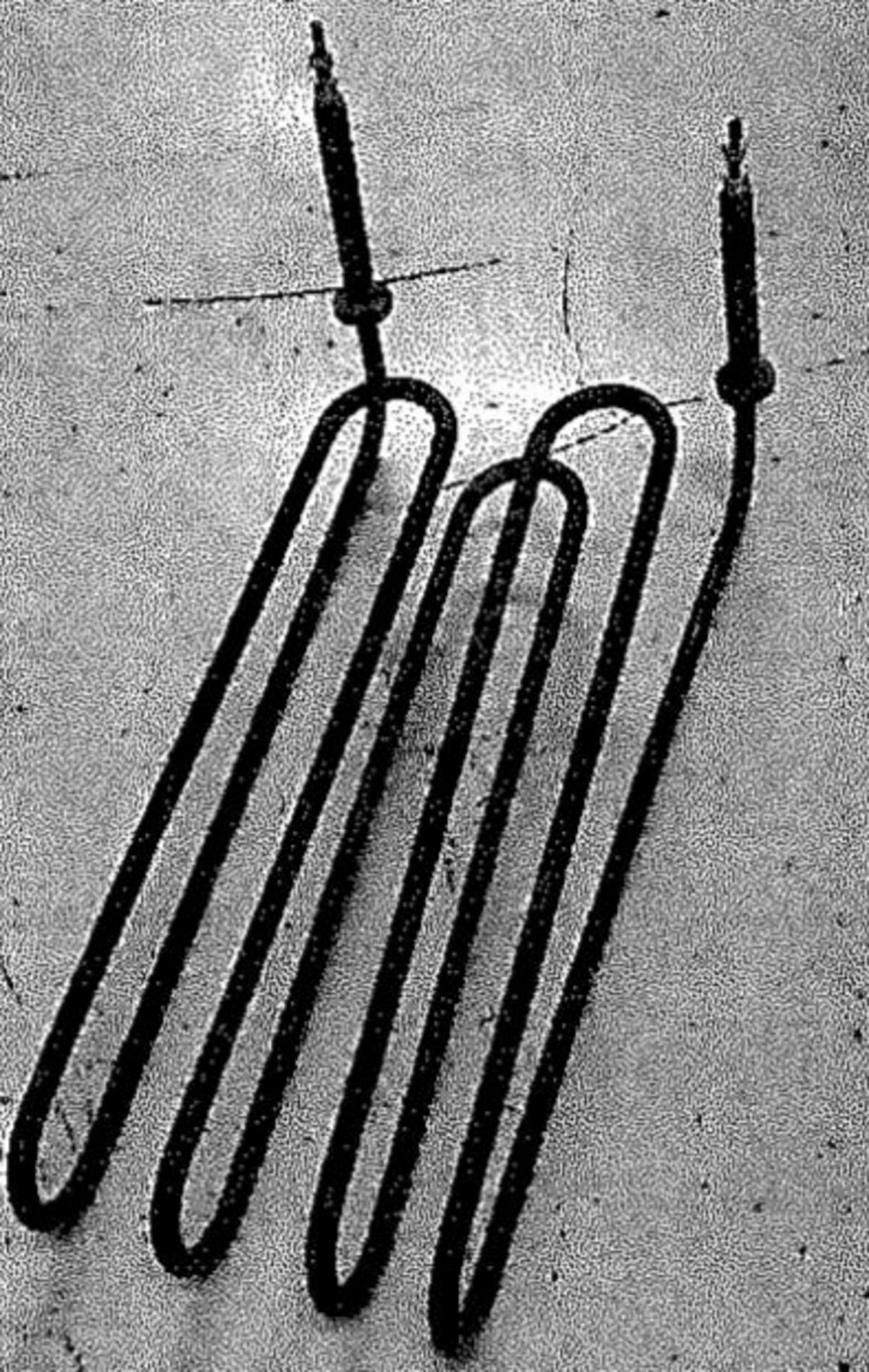

НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ МОЛДА ЛИНИИ GLASSTECH 220V, 3,7KW

Выбор и стратегическое значение нагревательного элемента для молда линии Glasstech 220V, 3,7kW: Анализ характеристик и применение

В условиях высокотехнологичного производства, где точность и повторяемость процессов определяют конкурентоспособность, выбор каждого компонента приобретает критическое значение. Нагревательный элемент для молда линии Glasstech 220V, 3,7kW не является исключением. Этот специализированный ТЭН (Трубчатый ЭлектроНагреватель) представляет собой ключевой компонент в системах термоформования и литья, обеспечивающий равномерный и контролируемый нагрев пресс-форм. Его технические характеристики и конструктивные особенности напрямую влияют на качество конечной продукции, энергоэффективность и общую производительность производственной линии. Для руководителей производственных отделов, инженеров-технологов, специалистов по закупкам и тех, кто отвечает за операционную эффективность, понимание этих аспектов критически важно для принятия обоснованных решений.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Электрический нагревательный элемент, состоящий из металлической трубки, внутри которой находится высокоомная нихромовая спираль (сплав никеля и хрома), изолированная от корпуса прессованным диэлектриком (обычно оксидом магния). Применяется для нагрева различных сред и поверхностей.
• Молд (Пресс-форма / Литьевая форма): Оснастка, используемая в литьевом или прессовочном производстве для придания расплавленному или пластичному материалу (например, полимеру, стеклу) определенной формы. Точный контроль температуры молда критичен для качества изделия.
• Glasstech: Известный производитель промышленного оборудования, специализирующийся на процессах термоформования, обработки стекла и пластика, где требуется высокая точность и стабильность нагрева.
• AISI 304, AISI 316 (American Iron and Steel Institute): Общепринятые марки нержавеющей стали. AISI 304 — наиболее распространенная аустенитная нержавеющая сталь, обладающая хорошей коррозионной стойкостью и свариваемостью. AISI 316 — более устойчивая к коррозии, особенно в агрессивных средах (например, с хлоридами), за счет добавления молибдена. Выбор материала корпуса ТЭНа напрямую влияет на его долговечность и устойчивость к рабочим условиям.
• Нихромовая нить: Проволока или лента из сплава никеля и хрома, обладающая высоким электрическим сопротивлением и устойчивостью к окислению при высоких температурах. Служит основным источником тепла в ТЭНе.
• Силиконово-магниевый теплоноситель: Обобщенное название для компаундов на основе оксида магния (MgO) или силикатов, используемых в качестве электрического изолятора и теплопроводящего заполнителя внутри трубки ТЭНа. Обеспечивает эффективную передачу тепла от нихромовой нити к корпусу и электрическую безопасность.
• Литьевое производство: Технологический процесс получения изделий путем заливки расплавленного материала в форму с последующим его затвердеванием.
• Термический градиент: Разница температур между различными точками внутри или на поверхности объекта. Равномерность термического градиента критична для качества формовки пластиковых изделий.

Технические характеристики и их стратегическое влияние

Нагревательный элемент для молда Glasstech с параметрами 220 В и 3,7 кВт является тщательно спроектированным компонентом, каждая характеристика которого имеет прямое отношение к производственной эффективности и надежности.

• Напряжение (220 В): Это стандартное промышленное или бытовое напряжение, широко используемое в большинстве стран. Его выбор обусловлен унификацией, доступностью электросетей и снижением потерь при передаче энергии по сравнению с более низкими напряжениями для данной мощности. Для бизнеса это означает простоту интеграции в существующую инфраструктуру без необходимости дорогостоящих преобразователей или сложных систем распределения энергии.
• Мощность (3,7 кВт): Данная мощность является оптимальной для быстрого и эффективного нагрева относительно компактных, но массивных пресс-форм. В контексте B2B, это напрямую транслируется в сокращение времени цикла производства. Быстрый выход на рабочую температуру и ее поддержание без значительных колебаний минимизирует простои оборудования и максимизирует пропускную способность линии. Недостаточная мощность привела бы к медленному прогреву и увеличению времени цикла, а избыточная – к риску перегрева, деградации материала молда или самого нагревателя, а также к неэффективному энергопотреблению.
• Тип подключения (плоский штекер 6,3 мм или винтовое крепление): Выбор типа подключения влияет на скорость и надежность монтажа и демонтажа. Плоский штекер обеспечивает быстрое соединение, что удобно при частой замене или обслуживании. Винтовое крепление, в свою очередь, гарантирует максимально надежный электрический контакт, минимизируя потери энергии и риски перегрева контактов. Для производств это означает снижение MTTR (Mean Time To Repair — среднее время восстановления) и повышение MTBF (Mean Time Between Failures — среднее время наработки на отказ) за счет уменьшения времени на регламентные работы.
• Диаметр трубки нагревателя (6.3–8.5 мм): Этот диапазон диаметров оптимален для обеспечения достаточной прочности элемента и эффективного размещения нагревательной спирали с изоляцией, при этом позволяя интегрировать ТЭНы в относительно тонкие стенки молдов. Тонкие ТЭНы обеспечивают лучшую теплопередачу к поверхности молда благодаря меньшему тепловому сопротивлению самого нагревателя и возможности их более плотного размещения, что критично для равномерности нагрева.
• Монтажный фланец (прямоугольный или круглый со стандартными отверстиями): Фланец обеспечивает герметичность, точное позиционирование и надежное механическое крепление элемента в теле молда. Стандартизация фланцев упрощает унификацию запасных частей и их быструю замену, что снижает затраты на хранение уникальных компонентов и ускоряет ремонтные работы. Это ключевой фактор для снижения TCO (Total Cost of Ownership — общая стоимость владения) оборудования.
• Длина нагревательного элемента (200–300 мм): Варьирующаяся длина позволяет производителю точно подобрать элемент под конкретную геометрию молда, обеспечивая равномерное распределение тепла по всей рабочей поверхности. Неравномерный нагрев приводит к дефектам продукции (например, неполное заполнение формы, внутренние напряжения, коробление), что увеличивает процент брака и снижает общую рентабельность производства.
• Материал нагревательного элемента (нержавеющая сталь AISI 304 или AISI 316): Нержавеющая сталь выбранных марок обеспечивает высокую коррозионную стойкость, устойчивость к окислению при высоких температурах и механическую прочность. AISI 316 предпочтительнее в условиях работы с агрессивными химическими средами или при повышенной влажности. Этот выбор материала гарантирует долгий срок службы ТЭНа, минимизируя частоту замен и связанные с ними затраты на обслуживание и простои.

Конструкция и принцип работы: Залог стабильности и долговечности

Конструкция нагревательного элемента для молда Glasstech базируется на проверенных инженерных решениях, направленных на достижение максимальной надежности и эффективности.

• Трубчатая форма с отопительными контурами (1–3 контура): Такая конфигурация позволяет точно распределять тепловую мощность по поверхности или объему, требующему нагрева. Несколько контуров обеспечивают более равномерный нагрев, сокращают время выхода на режим и повышают стабильность температуры, что критично для исключения локальных перегревов или недогревов, которые могут привести к дефектам материала.
• Нихромовая нить в силиконово-магниевом теплоносителе: Нихромовая спираль генерирует тепло при прохождении электрического тока. Она запрессована в высокоплотный оксид магния (или другой керамический компаунд), который, являясь отличным электрическим изолятором, одновременно обладает высокой теплопроводностью. Это обеспечивает эффективную и безопасную передачу тепла от спирали к внешней оболочке ТЭНа и далее к молду. Защита нити от прямого контакта с воздухом и влагой предотвращает ее окисление и продлевает срок службы.
• Фланцевый монтаж: Помимо обеспечения механического крепления, фланец также способствует герметизации посадочного места, защищая внутренние компоненты молда от пыли и загрязнений. Это важно для поддержания чистоты процесса и предотвращения преждевременного износа других элементов оборудования.
• Дополнительные теплоизоляционные слои или покрытия: В некоторых модификациях могут применяться специальные покрытия (например, керамические) для повышения радиационной теплопередачи или внешние изоляционные слои для минимизации потерь тепла в окружающую среду. Это не только повышает общую энергоэффективность системы, но и улучшает безопасность персонала, снижая температуру поверхности нагретого узла.

Применение на линии Glasstech: Управление производственным циклом

Оборудование Glasstech, будь то для термоформования пластиковых листов или литья, требует исключительного контроля температурных режимов. Нагревательные элементы мощностью 3,7 кВт, работающие от 220 В, являются краеугольным камнем этой системы.

• Поддержание оптимальной температуры форм: Точность температуры молда критически важна для качества формовки. Недогрев может привести к неполному заполнению формы, появлению внутренних напряжений или дефектов поверхности. Перегрев может вызвать деградацию полимера, газообразование или изменение механических свойств изделия. Элементы Glasstech обеспечивают поддержание заданной температуры с минимальными отклонениями, что гарантирует стабильность физических и геометрических параметров конечного продукта.
• Влияние на качество и скорость производства: Эффективный нагрев позволяет сократить время прогрева молда перед началом цикла и поддерживать стабильную температуру во время повторяющихся операций. Это напрямую влияет на скорость производственной линии и, как следствие, на объемы выпуска продукции и операционную маржинальность. Снижение времени цикла на несколько секунд может привести к значительному увеличению выработки в масштабах месяца или года.
• Равномерный и контролируемый прогрев: Однородность нагрева по всему объему молда предотвращает локальные деформации и напряжения в материале, что особенно важно для изготовления изделий со сложной геометрией или высокими требованиями к точности. Интеграция с ПИД-регуляторами (Пропорционально-Интегрально-Дифференциальный регулятор) позволяет обеспечить динамический контроль температуры, компенсируя тепловые потери и изменения в процессе.

Сравнительная таблица решений для нагрева пресс-форм

При выборе нагревательного элемента для пресс-формы важно учитывать не только базовые технические характеристики, но и их совокупное влияние на операционные издержки, надежность и гибкость производства. Ниже представлена сравнительная таблица различных типов нагревательных элементов, которые могут использоваться для нагрева молдов, с акцентом на критерии, важные для B2B решений.

Выбор конкретного типа нагревателя должен основываться на детальном анализе требований к технологическому процессу, геометрии молда, бюджету и долгосрочным планам по обслуживанию. ТЭНы трубчатого типа, подобные Glasstech 3,7 кВт 220В, часто представляют собой оптимальный баланс между надежностью, эффективностью и стоимостью для критически важных промышленных приложений.

Продвинутая практика и внедрение: Оптимизация и управление жизненным циклом нагревательных элементов

Эффективное использование нагревательных элементов в промышленных линиях, таких как Glasstech, выходит за рамки простого выбора подходящей мощности и напряжения. Оно охватывает комплексный подход к проектированию системы, монтажу, мониторингу и превентивному обслуживанию. Цель — не только обеспечить стабильный нагрев, но и достичь максимальной энергоэффективности, продлить срок службы оборудования и снизить операционные издержки.

Архитектура системы нагрева и интеграции

Современные производственные линии требуют не просто нагревателей, а интегрированных систем управления температурой. Это включает в себя не только сами ТЭНы, но и датчики, контроллеры и системы автоматизации.

• Термическое проектирование молда: Перед установкой нагревателей необходимо провести детальное термическое моделирование молда. Это позволяет определить оптимальное количество, расположение и мощность ТЭНов для достижения равномерного термического поля и минимизации градиентов. Использование CAD/CAE систем с функциями теплового анализа (например, Finite Element Analysis – FEA) позволяет предсказать поведение температуры и оптимизировать конструкцию.
• Выбор и интеграция термодатчиков: Для точного контроля температуры необходимы качественные термодатчики (термопары типа K, J или RTD-датчики Pt100/Pt1000). Они должны быть расположены в критически важных зонах молда, обеспечивая обратную связь для системы управления. Интеграция датчиков должна быть выполнена так, чтобы минимизировать их термическую инерцию и обеспечить надежный контакт с нагреваемой поверхностью.
• Системы управления температурой: Современные производственные линии используют ПИД-регуляторы, интегрированные в общую систему автоматизации (PLC – Programmable Logic Controller или SCADA – Supervisory Control and Data Acquisition). Эти системы позволяют не только поддерживать заданную температуру, но и реализовывать сложные температурные профили, мониторить состояние элементов и логировать данные для анализа.
• Энергоэффективность и изоляция: При проектировании системы важно предусмотреть эффективную теплоизоляцию молда и прилегающих конструкций. Это сокращает потери тепла в окружающую среду, снижает энергопотребление и улучшает условия труда персонала. Использование теплоизоляционных плит между молдом и несущими частями машины может значительно повысить КПД (коэффициент полезного действия) системы нагрева.

Пошаговая реализация и управление жизненным циклом

Успешная эксплуатация нагревательных элементов требует методичного подхода, охватывающего все этапы от выбора до утилизации.

1. Фаза 1: Анализ потребностей и проектирование (Спринт 1-2)
   • Определение требований: Совместная работа технологов, инженеров-конструкторов и специалистов по автоматизации для точного определения требуемой температуры, времени выхода на режим, допустимых колебаний и нагрузок.
   • Термическое моделирование: Использование ПО для симуляции тепловых процессов в молде. Выбор оптимальной конфигурации, мощности и расположения ТЭНов.
   • Спецификация и выбор поставщика: Разработка детальных спецификаций для ТЭНов (мощность, напряжение, материал, тип фланца, длина, особенности монтажа). Выбор поставщика с учетом его опыта, качества продукции, сроков поставки и сервисной поддержки.
2. Фаза 2: Закупка и подготовка (Спринт 3-4)
   • Размещение заказа: Учитывая часто индивидуальный характер изготовления ТЭНов для молдов, необходимо заблаговременное размещение заказа.
   • Входной контроль: При получении элементов провести проверку на соответствие спецификациям: визуальный осмотр, замер сопротивления изоляции (мегомметром), проверка геометрических параметров.
   • Подготовка оборудования: Очистка и подготовка посадочных мест в молде, проверка электрической проводки и контрольного оборудования.
3. Фаза 3: Монтаж и ввод в эксплуатацию (Спринт 5)
   • Монтаж ТЭНов: Аккуратная установка элементов с фланцевым креплением, обеспечение плотного контакта с нагреваемой поверхностью для эффективного теплообмена. Применение теплопроводящих паст может улучшить контакт.
   • Электрическое подключение: Надежное подключение силовых и управляющих кабелей, проверка фазировки и соответствия напряжения.
   • Первичная калибровка: Запуск системы нагрева, контроль температуры, настройка ПИД-регуляторов для достижения заданной температуры с минимальным перерегулированием и дрейфом.
   • Документирование: Фиксация всех параметров установки, начальных настроек и результатов тестирования.
4. Фаза 4: Эксплуатация и обслуживание (Продолжительная)
   • Мониторинг: Постоянный мониторинг температуры, энергопотребления и общего состояния ТЭНов через SCADA-систему или ручной контроль. Анализ трендов для выявления потенциальных проблем.
   • Профилактическое обслуживание: Регулярные проверки состояния контактов, изоляции, механических креплений. Очистка элементов от отложений и загрязнений.
   • Защита от перегрева: Обязательное использование термостатов или термореле, а также программных ограничений для предотвращения перегрева, который может вывести элемент из строя или повредить молд.
   • Замена по плану: Разработка стратегии плановой замены ТЭНов на основе MTBF и производственного графика, а не по факту отказа. Это минимизирует незапланированные простои.

Экономический эффект и ROI

Инвестиции в качественные нагревательные элементы и системы их управления окупаются через несколько ключевых метрик:

• Снижение брака: Улучшенный контроль температуры напрямую ведет к уменьшению количества дефектных изделий. Если до оптимизации брак составлял 3%, а после снизился до 1%, при объеме производства 100 000 изделий в месяц и стоимости одного изделия 50 рублей, экономия составит: (0.03 — 0.01) * 100 000 * 50 = 100 000 рублей в месяц.
• Увеличение производительности: Сокращение времени цикла на 5% (за счет быстрого и стабильного нагрева) может привести к соответствующему росту объемов производства без дополнительных капитальных вложений в новое оборудование.
• Снижение энергопотребления: Оптимизация расположения ТЭНов, применение эффективной изоляции и точное управление температурой позволяют сократить потребление электроэнергии. Например, снижение на 10% для элемента 3,7 кВт, работающего 24/7, при цене 7 руб/кВтч: 3.7 кВт * 24 ч * 30 дней * 0.10 * 7 руб/кВтч = ~1860 рублей в месяц на один ТЭН. В масштабах производства это значительные суммы.
• Увеличение срока службы молдов и ТЭНов: Стабильный температурный режим без экстремальных колебаний и перегревов продлевает жизнь как самих нагревателей, так и дорогостоящих молдов, сокращая затраты на их замену и ремонт.

Пример расчета ROI: Если стоимость внедрения новой системы нагрева (ТЭНы + контроллеры + монтаж) составляет 200 000 рублей, а ежемесячная экономия за счет снижения брака и энергопотребления составляет 50 000 рублей, то срок окупаемости (Payback Period) составит: 200 000 / 50 000 = 4 месяца. Это делает инвестицию высокопривлекательной.

Кейсы/паттерны использования нагревательных элементов Glasstech

• Кейс 1: Малое и среднее предприятие (SMB) — Оптимизация серийного производства

  Небольшой производитель пластиковых компонентов для автомобильной промышленности столкнулся с проблемой нестабильного качества изделий (коробление, неполный пролив) из-за неравномерного нагрева пресс-форм старых литьевых машин. Изначально использовались универсальные патронные нагреватели с ручным контролем. После анализа было решено заменить их на кастомизированные трубчатые ТЭНы 220В, 3,7кВт с фланцевым креплением, аналогичные спецификациям Glasstech, интегрировав их с двухзонными ПИД-регуляторами. Результат: сокращение брака на 40%, увеличение производительности на 8% за счет сокращения времени цикла и стабилизации процесса. Инвестиции окупились за 6 месяцев.

• Кейс 2: Крупное предприятие (Enterprise) — Проактивное обслуживание и предиктивная аналитика

  Международная компания, выпускающая высокоточные медицинские изделия из полимеров, эксплуатирует десятки линий Glasstech. Для минимизации незапланированных простоев была внедрена система предиктивной аналитики. Нагревательные элементы с параметрами 220В, 3,7кВт были оснащены дополнительными датчиками тока и напряжения, а данные с них собирались в централизованную систему SCADA. Алгоритмы машинного обучения анализировали изменения сопротивления, отклонения от нормативных значений энергопотребления и термические аномалии, предсказывая потенциальный выход ТЭНа из строя за 2-3 недели. Это позволило перейти на плановые замены, сократив аварийные простои на 95% и сэкономив миллионы рублей на штрафах за срыв поставок.

• Кейс 3: Производство со строгими регуляторными требованиями (Regulated Industry) — Контроль и валидация процессов

  Предприятие по производству упаковки для фармацевтических препаратов, где каждый этап требует строгой валидации, использует линии Glasstech. Для обеспечения полной прослеживаемости и соответствия стандартам GMP (Good Manufacturing Practice) каждый нагревательный элемент 220В, 3,7кВт был индивидуально промаркирован и занесен в базу данных. Система управления температурой была интегрирована с модулем валидации, который фиксировал все параметры нагрева (температура, мощность, время цикла) для каждой партии продукции. Это обеспечило не только соответствие регуляторным нормам, но и стало основой для дальнейшей оптимизации процессов, позволяя точно воспроизводить условия производства и доказывать их стабильность при аудитах.

«В мире промышленного нагрева, где каждый градус и каждая секунда имеют значение, ТЭНы для молдов Glasstech с их тщательно подобранными характеристиками не просто нагревают – они формируют качество, ускоряют процессы и напрямую влияют на прибыльность. Недооценка их значимости или экономия на них — это прямой путь к операционным потерям и снижению конкурентоспособности. Инвестиции в правильные компоненты и грамотное управление ими всегда окупаются.» — Эксперт по промышленному термооборудованию, 2023.

Чек-лист по выбору и эксплуатации нагревательных элементов

1. Соответствие спецификациям: Убедитесь, что напряжение, мощность, диаметр и длина ТЭНа точно соответствуют требованиям молда и линии Glasstech.

2. Материал корпуса: Выбирайте нержавеющую сталь (AISI 304 или AISI 316) в зависимости от агрессивности рабочей среды для обеспечения долговечности.

3. Тип крепления: Проверьте соответствие типа фланца (прямоугольный, круглый, резьбовой) посадочному месту в молде для надежного монтажа.

4. Контроль температуры: Интегрируйте надежные термодатчики и ПИД-регуляторы для точного и стабильного поддержания заданной температуры.

5. Защита от перегрева: Используйте защитные термостаты или программные ограничения для предотвращения аварийных ситуаций.

6. Равномерность нагрева: При проектировании системы убедитесь, что расположение и конфигурация ТЭНов обеспечивают минимальный термический градиент.

7. Энергоэффективность: Рассмотрите возможность дополнительной теплоизоляции для снижения потерь энергии.

8. Профилактическое обслуживание: Включите проверку и очистку ТЭНов в регулярный график ТО оборудования.

9. Управление запасами: Поддерживайте адекватный запас критически важных нагревательных элементов для минимизации простоев.

10. Документация: Ведите учет всех установленных элементов, даты монтажа, результатов проверок и замен.
