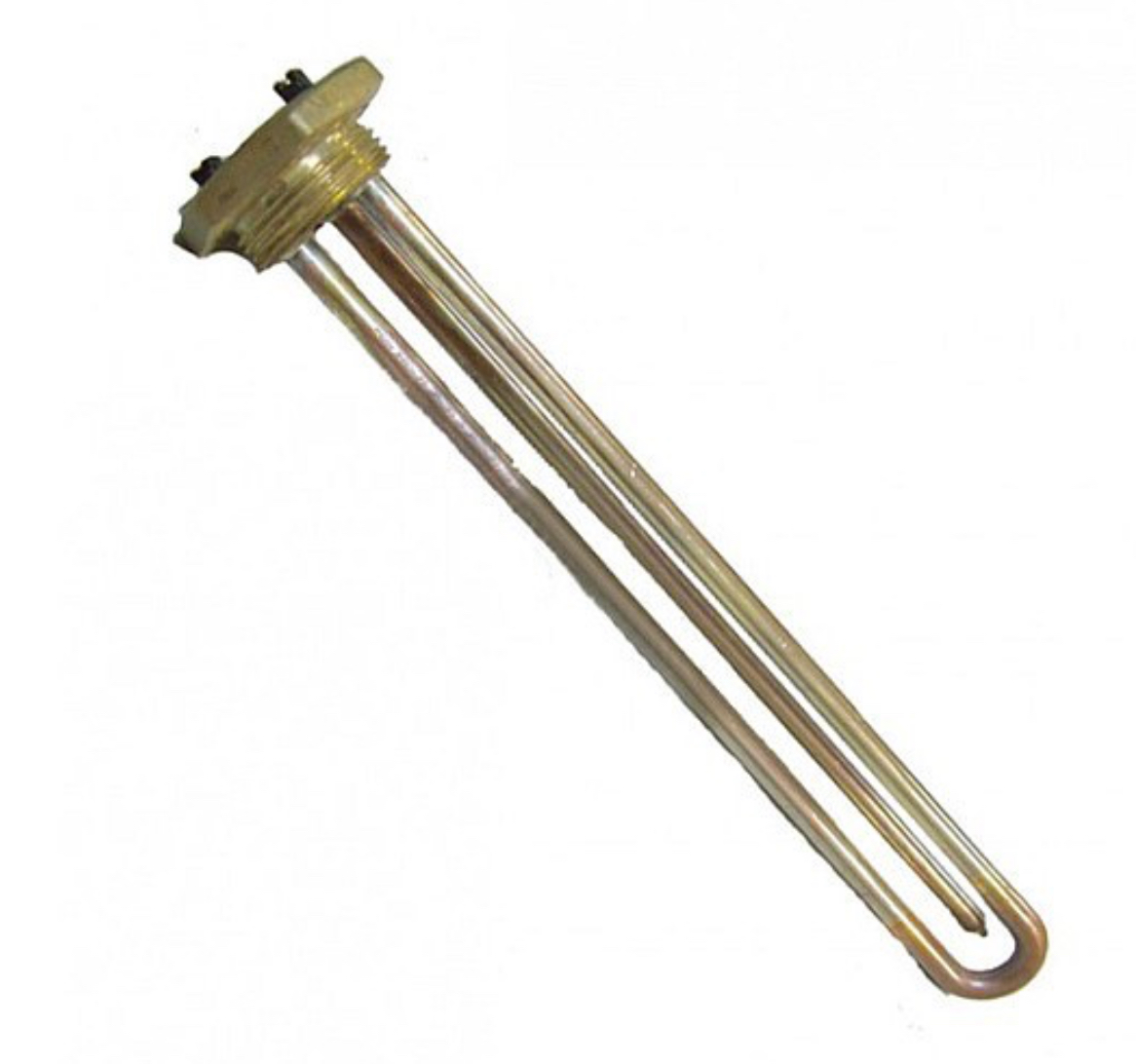

ТЭН WP-18 18 кВт, G2 для NIBE W-E

Оптимизация систем водонагрева: стратегический подход к выбору ТЭНов для промышленного и коммерческого оборудования

В условиях растущих требований к энергоэффективности и надежности инженерных систем, выбор компонентов для водонагревательного оборудования становится критически важным аспектом управления операционными расходами и обеспечения непрерывности бизнес-процессов. Трубчатые электрические нагревательные элементы (ТЭНы) являются сердцем многих систем горячего водоснабжения (ГВС) и отопления. Их правильный подбор напрямую влияет на производительность, безопасность и совокупную стоимость владения (TCO — Total Cost of Ownership) всей системы. На примере специализированного ТЭНа WP-18 18 кВт G2 для NIBE W-E рассмотрим ключевые критерии, которыми руководствуются C-level руководители, технические директора (CTO/CIO), менеджеры по продуктовому маркетингу (PMM) и специалисты по операционному управлению доходами (RevOps) при принятии решений.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электрический Нагреватель): Электрический нагревательный элемент, состоящий из металлической оболочки, внутри которой расположена нагревательная спираль из высокоомного материала (например, нихрома), изолированная от оболочки диэлектриком (например, оксидом магния). Применяется для нагрева жидкостей, газов и твердых тел.
• Косвенный водонагреватель (бойлер косвенного нагрева): Устройство для нагрева воды за счет тепла от внешнего источника (например, отопительного котла), без прямого контакта теплоносителя с нагреваемой водой. ТЭНы в таких системах часто выступают в роли дополнительного или резервного источника тепла.
• G2 (2 дюйма): Стандарт резьбового соединения, обозначающий номинальный диаметр 2 дюйма. Применяется для подключения ТЭНа к баку водонагревателя.
• TCO (Total Cost of Ownership — Совокупная Стоимость Владения): Общая сумма прямых и косвенных затрат, связанных с владением и эксплуатацией актива на протяжении всего его жизненного цикла, включая закупку, установку, обслуживание, ремонт и утилизацию.
• NIBE: Шведский производитель энергоэффективных отопительных систем и водонагревателей, известный своей надежностью и инновациями.

Технические параметры и бизнес-значимость ТЭНа WP-18

ТЭН WP-18 18 кВт G2, разработанный NIBE, представляет собой мощный элемент, ориентированный на индустриальные и коммерческие приложения. Его характеристики напрямую влияют на производительность и экономику эксплуатации:

• Мощность 18 кВт: Такая высокая мощность обеспечивает быстрый и эффективный нагрев больших объемов воды, что критично для объектов с высоким потреблением ГВС, таких как гостиницы, спортивные комплексы, производственные цеха или крупные жилые комплексы. Это минимизирует время ожидания и гарантирует стабильную подачу горячей воды в пиковые часы.
• Напряжение 380–400 В (3х400 В): Трехфазное подключение является стандартом для промышленных сетей, что обеспечивает более стабильную и равномерную нагрузку на электросеть по сравнению с однофазными решениями. Это снижает риски перегрузки и повышает общую надежность электроснабжения объекта.
• Резьба подключения G2: Стандартное двухдюймовое резьбовое соединение облегчает интеграцию и замену элемента в существующих системах NIBE, минимизируя время простоя оборудования при обслуживании.
• Материал — нержавеющая сталь: Выбор нержавеющей стали для нагревательного элемента критичен для его долговечности. Этот материал обеспечивает высокую устойчивость к коррозии, образованию накипи и агрессивным средам, значительно продлевая срок службы ТЭНа и снижая частоту его замены. Корпус, часто покрытый хромом или полированной сталью, дополнительно защищает от износа.
• Глубина погружения ~850 мм: Большая глубина погружения позволяет эффективно нагревать воду по всему объему бойлера, предотвращая образование холодных зон и улучшая температурное расслоение.

Особенности конструкции, монтажа и их экономическое влияние

Правильный монтаж и конструктивные особенности ТЭНа WP-18 не только гарантируют его корректную работу, но и напрямую влияют на операционные затраты и безопасность:

• Полное погружение: Требование полного погружения ТЭНа в воду при работе является фундаментальным для предотвращения «сухого хода». Работа ТЭНа без воды приводит к его моментальному перегреву, выходу из строя и, как следствие, к внеплановым затратам на замену и простою оборудования. Для бизнеса это означает прямые убытки и риски нарушения обязательств перед конечными потребителями.
• Горизонтальная установка: Этот вид монтажа оптимален для многих моделей бойлеров NIBE, обеспечивая равномерное распределение тепла и совместимость с архитектурой бака. Отклонение от этого правила может привести к локальным перегревам и снижению эффективности.
• Максимальная длина патрубка до 100 мм: Данное ограничение предотвращает попадание активной нагревательной зоны в «холодные» участки бака, где вода не циркулирует эффективно. Это обеспечивает точность работы встроенного термостата и температурного ограничителя, снижая энергопотребление за счет более точного регулирования температуры.
• Запрет на дополнительную теплоизоляцию: Встроенные терморегуляторы и ограничители температуры спроектированы с учетом естественного теплообмена поверхности ТЭНа с окружающей средой. Дополнительная изоляция нарушит их работу, что может привести к перегреву, снижению безопасности и даже к повреждению оборудования, а также аннулированию гарантии производителя.
• Надежное уплотнение резьбового соединения: Любые протечки в системах ГВС приводят не только к потерям воды, но и к коррозии других элементов системы, повреждению изоляции, короткому замыканию и дополнительным затратам на ремонт. Качественное уплотнение — это вопрос долговечности системы и безопасности.
• Изготовление под заказ: Возможность адаптации длины нагревателя под различные модели бойлеров NIBE позволяет оптимизировать складские запасы, исключить необходимость хранить множество модификаций и гарантировать точное соответствие требованиям объекта. Это также обеспечивает гибкость при модернизации или ремонте существующего оборудования.

Сравнительный анализ выбора ТЭНов для B2B-сегмента

При выборе ТЭНа для коммерческих и промышленных систем критически важно оценивать не только начальную стоимость, но и долгосрочные экономические эффекты. Сравнение специализированных решений, таких как NIBE WP-18, с универсальными аналогами или альтернативными технологиями нагрева помогает определить оптимальный путь инвестиций.

Выбор специализированного ТЭНа NIBE WP-18, несмотря на его относительно высокую начальную стоимость, может оказаться экономически более выгодным в долгосрочной перспективе за счет снижения эксплуатационных рисков, уменьшения частоты ремонтов и оптимизации энергопотребления в системах NIBE. Он предлагает предсказуемость работы и минимизацию простоев, что критично для любого бизнеса.

Оптимизация эксплуатации и управление жизненным циклом ТЭН WP-18

Эффективное использование и долгосрочная работа высокомощных нагревательных элементов, таких как ТЭН WP-18 18 кВт G2 для NIBE W-E, требует не только грамотного выбора, но и системного подхода к внедрению, эксплуатации и обслуживанию. Этот раздел фокусируется на практических аспектах, позволяющих руководителям подразделений, техническим специалистам и менеджерам по закупкам максимально реализовать потенциал оборудования и сократить TCO.

Пошаговая реализация и ввод в эксплуатацию

Процесс установки и запуска ТЭНа WP-18 должен следовать строгому алгоритму, чтобы гарантировать безопасность, надежность и соответствие гарантийным обязательствам производителя NIBE. Вот ключевые этапы:

1. Подготовка и планирование (Роли: руководитель проекта, инженер-проектировщик, менеджер по закупкам):
   • Подтверждение совместимости: Убедиться, что ТЭН WP-18 (артикул 105370) соответствует конкретной модели бойлера NIBE W-E или аналогичной системы. При необходимости заказать кастомизированную длину.
   • Оценка энергетической инфраструктуры: Проверить наличие стабильного трехфазного электропитания 3×400 В с адекватной защитой (автоматические выключатели, УЗО) для 18 кВт мощности.
   • Комплектация: Закупка необходимых инструментов, герметиков, уплотнительных материалов (например, лента ФУМ, анаэробные герметики) для резьбы G2.
   • Согласование работ: Планирование графика установки с учетом минимизации простоя системы ГВС или отопления.
2. Монтаж и подключение (Роли: квалифицированный электрик, сантехник, техник по отоплению):
   • Отключение системы: Полностью обесточить водонагреватель и слить воду из бака, если это требуется для доступа к месту установки ТЭНа.
   • Установка ТЭНа: Вкрутить ТЭН в соответствующее отверстие бака, обеспечивая горизонтальное положение и полное погружение элемента. Использовать динамометрический ключ для затяжки резьбы G2 согласно рекомендациям NIBE, чтобы избежать перетяжки или недотяжки.
   • Герметизация соединения: Тщательно герметизировать резьбовое соединение G2 с использованием одобренных уплотнительных материалов для предотвращения протечек.
   • Электрическое подключение: Произвести трехфазное подключение 3×400 В к соответствующим клеммам ТЭНа, соблюдая фазировку. Проверить надежность контактов и качество изоляции.
   • Заполнение системы: Медленно заполнить бак водой, убедившись, что ТЭН полностью погружен. Удалить воздух из системы.
3. Наладка и тестирование (Роли: инженер по наладке, главный энергетик):
   • Первичный запуск: Включить электропитание системы. Контролировать отсутствие протечек и нештатных шумов.
   • Проверка функциональности: Установить желаемую температуру, проверить работу терморегулятора и температурного ограничителя. Убедиться, что нагрев происходит равномерно и в соответствии с заявленной мощностью.
   • Мониторинг параметров: В течение первых часов работы отслеживать температуру, потребляемый ток и отсутствие перегрева на контактах.
   • Обучение персонала: Провести инструктаж для оперативного персонала по правилам эксплуатации, безопасности и действиям в аварийных ситуациях.

Мониторинг, обслуживание и повышение энергоэффективности

После ввода в эксплуатацию регулярное техническое обслуживание (ТО) и мониторинг становятся ключевыми факторами для продления срока службы ТЭНа и всей системы, а также для минимизации эксплуатационных расходов.

• Регулярные проверки (ежеквартально/полугодично):
  • Визуальный осмотр: Проверка на предмет утечек, коррозии, повреждений корпуса ТЭНа и электрических соединений.
  • Проверка уровня воды: Убедиться, что ТЭН всегда полностью погружен.
  • Измерение сопротивления изоляции: Электрики должны регулярно проверять сопротивление изоляции ТЭНа для предотвращения утечек тока и коротких замыканий. Нормативные значения должны быть не ниже 0,5 МОм.
  • Контроль качества воды: В регионах с жесткой водой рекомендуется периодически проверять жесткость и проводить мероприятия по водоподготовке (например, установка фильтров-умягчителей), чтобы минимизировать образование накипи на поверхности ТЭНа.
• Профилактическая очистка от накипи (ежегодно/по необходимости):
  • Накипь на ТЭНе значительно снижает его теплопередачу и увеличивает энергопотребление. Слой накипи в 1 мм может увеличить расход электроэнергии на 10-15%. Периодическая механическая или химическая очистка ТЭНа от накипи является важной частью ТО.
  • Экономический эффект: Снижение энергопотребления на 10% для ТЭНа 18 кВт, работающего 8 часов в сутки, при стоимости электроэнергии 7 руб./кВтч составляет 18 кВт * 8 ч * 30 дн. * 7 руб/кВтч * 0.10 = 3024 руб/мес, или более 36 000 руб. в год только с одного ТЭНа.
• Прогнозирование и предотвращение неисправностей:
  • Установка систем мониторинга: Использование датчиков температуры, расхода и анализа электропотребления для раннего выявления отклонений в работе ТЭНа.
  • Анализ данных: Отслеживание динамики энергопотребления и температурных кривых позволяет прогнозировать выход ТЭНа из строя и планировать замену до аварии.
  • ROI (Return on Investment) от предиктивного обслуживания: ROI = (Снижение_затрат_на_аварийный_ремонт + Снижение_потерь_от_незапланированного_простоя - Затраты_на_предиктивное_ТО) / Затраты_на_предиктивное_ТО. Предотвращение одной аварии может сэкономить десятки или сотни тысяч рублей на ремонте и компенсации за простой.

Коммерческие и логистические аспекты: от закупки до замены

Управление ценовыми и логистическими вопросами при работе с такими специализированными компонентами, как ТЭН WP-18, имеет стратегическое значение для поддержания операционной эффективности и контроля бюджета.

Ценовой диапазон от 46 000 до 52 000 рублей подчеркивает, что это не рядовая запчасть, а инвестиция. Для оптимизации закупочных процессов рекомендуется:

• Выстраивание отношений с поставщиками: Учитывая, что ТЭН WP-18 является специализированной деталью для оборудования NIBE и часто поставляется под заказ, установление долгосрочных партнерских отношений с официальными дистрибьюторами NIBE или специализированными поставщиками критически важно. Это обеспечивает доступ к оригинальным запчастям, экспертной поддержке и сокращает сроки поставки.
• Управление запасами и «just-in-time» поставки: Для крупных предприятий, использующих несколько бойлеров NIBE, целесообразно рассмотреть стратегию поддержания минимального запаса критически важных ТЭНов. В противном случае, следует использовать подход «just-in-time» (точно в срок), опираясь на надежных поставщиков, предлагающих быструю доставку или услуги замерщика для точного подбора, что позволяет избежать излишнего замораживания капитала в запасах.
• Контрактные условия: При заключении контрактов с поставщиками стоит обращать внимание на опции бесплатной доставки, возможность изготовления на заказ и гарантийное обслуживание. Это может существенно снизить общую стоимость владения и риски.
• Артикул 105370: Использование официального артикула NIBE (или его аналогов у разных поставщиков) при закупках минимизирует риски приобретения несовместимых или контрафактных изделий.

Кейсы применения и бенчмаркинг производительности

Применение ТЭНа WP-18 в различных B2B-сценариях демонстрирует его универсальность и эффективность.

1. Кейс 1: Крупный гостиничный комплекс (Enterprise)

   Задача: Обеспечение бесперебойной подачи горячей воды для 300 номеров и ресторана, минимизация энергопотребления и рисков простоя.

   Решение: Установлено 5 бойлеров NIBE W-E, каждый с двумя ТЭНами WP-18. Внедрена система диспетчеризации для мониторинга потребления и прогнозирования ТО. Регулярная очистка ТЭНов от накипи (раз в год).

   Результат: За 3 года эксплуатации зафиксирован 0% простоев из-за отказа ТЭНа. Снижение удельного энергопотребления на ГВС на 12% после внедрения программы водоподготовки и регулярной очистки, что привело к экономии порядка 1.5 млн руб/год.

2. Кейс 2: Небольшое производственное предприятие (SMB)

   Задача: Поддержание горячего водоснабжения для бытовых нужд персонала и локальных технологических процессов при ограниченном бюджете на обслуживание.

   Решение: Установлен один бойлер NIBE W-E с ТЭНом WP-18. Заключен договор на сервисное обслуживание с поставщиком ТЭНов, включающий ежегодное плановое ТО.

   Результат: Надежное ГВС без сбоев. Стоимость обслуживания заложена в бюджет, что исключает внезапные крупные расходы. Увеличение срока службы ТЭНа на 20% по сравнению с ранее использовавшимися универсальными аналогами за счет качественного ТО и использования оригинальных компонентов.

3. Кейс 3: Управление жилым комплексом (Regulated/Multi-Unit)

   Задача: Обеспечение стабильного централизованного ГВС для многоквартирного дома, соответствие нормативам по температуре воды и минимизация коммунальных платежей для жильцов.

   Решение: Модернизация существующей системы ГВС с установкой двух бойлеров NIBE W-E с резервированием и использованием ТЭНов WP-18. Внедрение автоматического контроля температуры и давления.

   Результат: Стабильная температура воды во всех квартирах, снижение жалоб от жильцов на 90%. Оптимизация потребления электроэнергии за счет точного регулирования, что привело к снижению коммунальных платежей за ГВС на 8-10%.

Чек-лист по выбору и эксплуатации высокомощных ТЭНов

1. При выборе:
   • Соответствие мощности и напряжения (18 кВт, 3×400 В) потребностям системы.
   • Тип резьбы (G2) и конфигурация монтажа (горизонтальный) для совместимости.
   • Материал (нержавеющая сталь) для обеспечения коррозионной стойкости и долговечности.
   • Наличие встроенных терморегуляторов и температурных ограничителей.
   • Репутация производителя (NIBE) и доступность оригинальных запчастей.
   • Возможность кастомизации под специфические требования.
   • Оценка TCO, а не только начальной стоимости.
2. При монтаже и эксплуатации:
   • Строгое соблюдение требований производителя по установке.
   • Обеспечение полного погружения ТЭНа в воду.
   • Надежная герметизация всех соединений.
   • Проверка электропроводки и защитных устройств.
   • Отсутствие дополнительной теплоизоляции на корпусе ТЭНа.
   • Регулярный мониторинг состояния и качества воды.
   • Внедрение программы планового и предиктивного обслуживания.
   • Обучение персонала правилам эксплуатации и безопасности.
