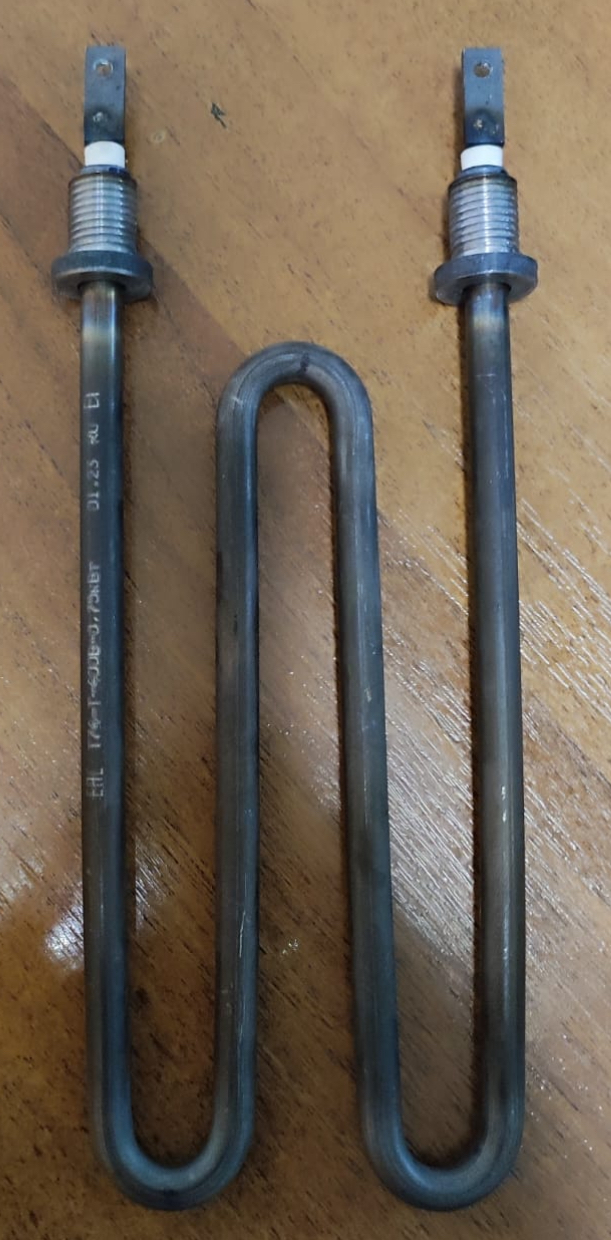

тены Т74-Т-400В-0. 75кВт

Специфика Трубчатого Электронагревателя ТЭН Т74-Т-400В-0.75кВт: Глубокий Технический Анализ для Промышленных Приложений

Запрос на ТЭН с обозначением Т74-Т-400В-0.75кВт указывает на конкретный трубчатый электронагреватель (ТЭН) со строго заданными электрическими характеристиками: номинальное напряжение 400 В и мощность 0,75 кВт. Отсутствие прямых поисковых совпадений по данной модели в стандартных каталогах не означает уникальность элемента, а, скорее, подчеркивает индивидуальный подход к маркировке у производителя или указывает на специализированную модификацию. В условиях промышленной эксплуатации и проектирования систем, где каждый компонент влияет на общую эффективность и безопасность, детальное понимание такого нагревателя имеет критическое значение для инженеров, технологов, специалистов по закупкам и руководителей производства.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Герметичный металлический элемент, предназначенный для преобразования электрической энергии в тепловую. В его основе лежит спираль из высокоомного сплава (чаще всего нихрома – сплава никеля и хрома), изолированная от металлического корпуса порошкообразным диэлектриком (например, периклазом – оксидом магния), обладающим высокой теплопроводностью и электроизоляционными свойствами.
• Мощность (0,75 кВт): Величина, определяющая скорость преобразования электрической энергии в тепловую. Киловатт (кВт) – единица измерения мощности, 1 кВт = 1000 Вт.
• Номинальное напряжение (400 В): Рабочее напряжение электросети, на которое рассчитан ТЭН. Вольт (В) – единица измерения электрического напряжения. Несоблюдение номинального напряжения может привести к некорректной работе или выходу ТЭНа из строя.
• ППИ (поверхностная плотность излучения/мощности): Важный параметр, выражающийся в Вт/см². Он характеризует тепловую нагрузку на единицу площади поверхности ТЭНа и определяет его ресурс, эффективность и возможность применения в различных средах без риска перегрева.
• Материал корпуса: Определяет химическую стойкость ТЭНа к рабочей среде (вода, воздух, масла, агрессивные растворы) и температурный режим эксплуатации.

Конструктивные особенности и принципы работы ТЭН

В основе любого ТЭНа лежит принцип Джоуля-Ленца: при прохождении электрического тока через проводник с сопротивлением выделяется тепло. В трубчатых нагревателях это происходит в спирали из нихрома, которая затем передает тепло диэлектрику, а он, в свою очередь, – металлической оболочке. Металлическая трубка, находящаяся в непосредственном контакте с нагреваемой средой, равномерно распределяет тепло.

Типичная конструкция ТЭН включает:

• Нагревательная спираль: Обычно из нихрома Х20Н80 или Х15Н60. Выбор материала и сечения спирали влияет на сопротивление, мощность и срок службы.
• Изолирующий диэлектрик: Периклаз (оксид магния) обеспечивает электрическую изоляцию спирали от корпуса и высокую теплопередачу. Его плотная утрамбовка критична для стабильности работы и предотвращения «горячих точек».
• Металлический корпус (оболочка): Защищает внутренние элементы от механических повреждений и агрессивных сред, а также служит теплообменной поверхностью. Материал оболочки – ключевой фактор при выборе ТЭНа для конкретного применения.
• Контактные стержни: Обеспечивают электрическое подключение спирали к внешней цепи, часто снабжены керамическими изоляторами для предотвращения короткого замыкания.
• Герметизирующие элементы: Защищают внутреннюю часть ТЭНа от попадания влаги и загрязнений, что особенно важно для долговечности и электробезопасности.

Расшифровка маркировки Т74-Т-400В-0.75кВт: Инженерный Подход

Для ТЭНа Т74-Т-400В-0.75кВт можно сделать следующие выводы, опираясь на общие промышленные стандарты маркировки:

• Т74: Вероятно, это обозначение серии, типоразмера или конструктивного исполнения ТЭНа. Число «74» может указывать на длину ТЭНа в дециметрах (740 мм) или на его условный диаметр/габаритный размер. В промышленных каталогах часто используются числовые индексы для группировки нагревателей по форме, размерам или типу крепления.
• Т: Буква «Т» после числового индекса часто обозначает конкретный тип монтажа или геометрическую форму. Например, «Т» может указывать на трубчатую форму с выведенными параллельно контактами, или на тип присоединения (например, с резьбовым штуцером или фланцем определенного стандарта). В некоторых случаях «Т» может обозначать использование ТЭНа для нагревательных установок с циркуляцией «теплоносителя» (вода, масло).
• 400В: Номинальное напряжение питания, указывающее на использование в трехфазных сетях или специальных схемах подключения.
• 0,75кВт: Номинальная электрическая мощность, определяющая теплопроизводительность элемента.

Материалы исполнения корпуса и их выбор для различных сред

Выбор материала корпуса ТЭНа является критическим решением, напрямую влияющим на его срок службы, надежность и безопасность. Для ТЭНа с мощностью 0,75 кВт и напряжением 400 В типичны следующие материалы:

• Углеродистая сталь (марки Ст3, Ст20): Экономичный вариант для нагрева воздуха, неагрессивных газов и воды с низкой минерализацией. Не подходит для агрессивных сред и высоких температур, где возможна коррозия.
• Нержавеющая сталь (марки AISI 304, AISI 321, AISI 316L): Универсальное решение для воды (в том числе водопроводной с повышенным содержанием солей), слабоагрессивных растворов, пищевых продуктов, масел и воздуха при высоких температурах. AISI 316L предпочтительна для особо агрессивных сред благодаря повышенной стойкости к хлоридам.
• Медь: Применяется для нагрева воды в бытовых и промышленных бойлерах, благодаря высокой теплопроводности и хорошей стойкости к коррозии в чистой воде. Однако медь не подходит для агрессивных химических сред.
• Титан: Используется в особо агрессивных химических средах, таких как растворы кислот, щелочей, морская вода. Титановые ТЭНы обладают исключительной коррозионной стойкостью, но имеют значительно более высокую стоимость.

Электрические параметры и режимы работы: Оптимизация

ТЭН мощностью 0,75 кВт при 400 В представляет собой элемент средней мощности, который может быть использован как в однофазных, так и в трехфазных системах (при соответствующей схеме подключения, например, «звезда» или «треугольник» для группы ТЭНов). Важно обеспечить стабильность напряжения в сети, поскольку отклонения могут привести к изменению мощности (P = U²/R), сокращению срока службы или перегреву.

Для оптимальной работы критичны следующие аспекты:

• Стабильность напряжения: Отклонения более чем на ±10% от номинала 400 В нежелательны.
• Ток: Для 0,75 кВт при 400 В ток составит I = P/U = 750 Вт / 400 В = 1,875 А. Это определяет требования к сечению кабелей и защитным автоматам.
• Сопротивление: R = U²/P = (400 В)² / 750 Вт = 160000 / 750 ≈ 213,3 Ом.
• Эффективность: КПД (коэффициент полезного действия) промышленных ТЭНов обычно находится в диапазоне 90-98%, что делает их одним из наиболее эффективных методов прямого электрического нагрева.

Геометрия и размеры: Влияние на теплоотдачу и интеграцию

Для обеспечения мощности 0,75 кВт при 400 В, длина развернутой спирали и общая поверхность ТЭНа должны быть достаточными для рассеивания тепла без перегрева. Ориентировочные размеры для ТЭНа такой мощности:

• Диаметр трубки: Обычно варьируется от 8 мм до 18 мм. Для 0,75 кВт часто применяются диаметры 10, 13 или 16 мм, обеспечивающие адекватную механическую прочность и достаточную площадь поверхности.
• Длина нагревателя: Для данной мощности и типичной ППИ (например, 3-10 Вт/см² для жидкостей, 1-3 Вт/см² для воздуха) развернутая длина нагревательного элемента может составлять от 50 до 80 см. У-образные или М-образные конфигурации позволяют разместить большую длину элемента в компактном пространстве.

Геометрия (прямой, U-образный, M-образный, спиральный) выбирается исходя из требований к монтажному пространству, равномерности нагрева и скорости теплообмена. Например, U-образные ТЭНы часто используются в проточных нагревателях или бойлерах.

Типы монтажа и присоединений: Стандарты и гибкость

Буква «Т» в маркировке Т74-Т может косвенно указывать на тип монтажа. В промышленных условиях чаще всего встречаются:

• Резьбовые штуцеры: Самый распространенный способ, обеспечивающий герметичное крепление ТЭНа через отверстие с резьбой (например, G1/2″, G1″, G1 1/4″, G1 1/2″). Позволяет легко устанавливать и заменять элемент.
• Фланцевые соединения: Применяются для мощных ТЭНов или групп ТЭНов, устанавливаемых в емкости большого объема. Обеспечивают высокую надежность и герметичность, стандартизированы (например, по DIN, ANSI).
• Монтаж на кронштейнах: Для воздушных ТЭНов, где герметичность не является критичной, но важна стабильность положения.

Выводы ТЭНа обычно оснащаются клеммными контактами или шпильками для подключения силовых кабелей, защищенными керамическими изоляторами и, при необходимости, защитным колпаком от влаги и механических повреждений.

Сравнительный анализ с аналогичными решениями

Пример «Воздушный ТЭН 75А13/0,4 S 220» (0,4 кВт, 220 В, диаметр 13 мм, длина 75 см) дает хорошую базу для экстраполяции. Если при 0,4 кВт требуется 75 см длины, то для 0,75 кВт при том же диаметре, но более высоком напряжении 400 В, ТЭН может быть либо короче (за счет более высокой ППИ, если позволяет среда), либо иметь сопоставимую длину с увеличенным диаметром трубки для обеспечения требуемой мощности и предотвращения перегрева. Высокое напряжение 400 В позволяет использовать меньший ток для достижения той же мощности, что снижает потери в проводке и нагрузку на коммутационные аппараты.

Выбор между ТЭНами с разными параметрами – это всегда компромисс между мощностью, габаритами, ППИ и стоимостью. Для ТЭНа 0,75 кВт/400 В важно найти баланс, обеспечивающий долговечность и эффективность в конкретной системе.

Сравнительная таблица: Технические характеристики и области применения ТЭН 0.75кВт/400В

Области применения ТЭН Т74-Т-400В-0.75кВт в промышленности

ТЭН с мощностью 0,75 кВт и номинальным напряжением 400 В является универсальным элементом для решения множества задач в различных отраслях:

• Машиностроение и металлообработка: Нагрев масляных ванн, смазочно-охлаждающих жидкостей (СОЖ), промывочных растворов в моечных машинах для деталей.
• Пищевая промышленность: Поддержание температуры воды, технологических растворов, подогрев пищевых масел, работа в составе пастеризаторов и стерилизаторов. В этом случае требуется исполнение из пищевой нержавеющей стали (AISI 316L).
• Химическая и фармацевтическая промышленность: Нагрев реагентов, дистиллированной воды, растворов для химических реакций. Здесь важна высокая коррозионная стойкость (нержавеющая сталь, титан).
• Водоподготовка и водоснабжение: Подогрев воды в накопительных баках, системах горячего водоснабжения, в том числе для деионизированной воды, где требуется минимальное выделение примесей.
• Системы отопления и вентиляции: Дополнительный или основной нагрев воздуха в приточных вентиляционных установках, калориферах, сушильных камерах.
• Производство пластмасс и полимеров: Подогрев пресс-форм, экструдеров, а также поддержание температуры полимерных масс.

Каждая из этих областей требует индивидуального подхода к выбору материала, типу монтажа и конфигурации ТЭНа, но базовая мощность и напряжение 0,75 кВт/400 В делают Т74-Т универсальным кандидатом для рассмотрения.

Понимание технических характеристик ТЭНа Т74-Т-400В-0.75кВт закладывает фундамент для его эффективной интеграции, но успешность проекта в равной степени зависит от грамотного планирования, выбора сопутствующего оборудования, соблюдения норм безопасности и организации последующей эксплуатации, что является предметом детального рассмотрения в следующей части.

Продвинутая Практика и Внедрение ТЭН Т74-Т-400В-0.75кВт в Промышленные Системы: Эффективность и Надёжность

После глубокого анализа технических особенностей ТЭН Т74-Т-400В-0.75кВт, переходим к практическим аспектам его внедрения и эксплуатации, которые имеют прямое влияние на операционные расходы, безопасность и общую экономическую эффективность промышленных систем. Для C-level руководителей, VP/Head, и RevOps, это означает понимание TCO (Total Cost of Ownership – общая стоимость владения) и потенциальной окупаемости инвестиций, а для CTO/CIO и PMM – выбор оптимальных решений для максимизации производительности и минимизации рисков.

Экономическая эффективность и TCO

При выборе ТЭНа, помимо первоначальной стоимости, необходимо учитывать долгосрочные затраты. Для ТЭН Т74-Т-400В-0.75кВт ключевыми факторами TCO являются:

1. Энергопотребление: При мощности 0,75 кВт и непрерывной работе в течение месяца (720 часов) потребление составит 0,75 кВт * 720 ч = 540 кВт·ч. При стоимости электроэнергии 5-10 руб./кВт·ч, ежемесячные затраты на один ТЭН составят 2700-5400 руб. Учет пиковых нагрузок и циклов работы позволяет точнее прогнозировать расходы.
2. Срок службы: Зависит от материала корпуса, ППИ и качества рабочей среды. ТЭНы из нержавеющей стали в воде служат 3-5 лет, в агрессивных средах – 1-2 года (если материал подобран недостаточно оптимально), в воздухе – до 10 лет. Чем дольше срок службы, тем ниже частота замены и сопутствующие затраты на простой оборудования и трудозатраты.
3. Затраты на обслуживание: Включают регулярные проверки изоляции, очистку от накипи или отложений, замену термостатов. Превентивное обслуживание значительно снижает риск аварийных простоев.
4. Стоимость замены: Включает стоимость нового ТЭНа, трудозатраты на демонтаж старого и установку нового, а также возможные потери от простоя производственной линии.

Формула TCO (упрощенная):
TCO = (Стоимость_ТЭНа) + (Энергопотребление_за_срок_службы) + (Стоимость_обслуживания) + (Стоимость_простоя_за_срок_службы)
Оптимизация каждого компонента TCO приводит к снижению общих затрат и повышению рентабельности.

Пошаговая реализация и интеграция ТЭН в производственные процессы

Внедрение ТЭН Т74-Т-400В-0.75кВт требует системного подхода, включающего несколько этапов:

1. Проектирование и расчёт:
   • Оценка тепловых потерь: Расчет необходимой мощности нагрева для компенсации теплопотерь системы и достижения требуемой температуры.
   • Выбор количества ТЭНов: Для равномерного нагрева и резервирования часто используют несколько ТЭНов меньшей мощности вместо одного мощного.
   • Схема подключения: Разработка электрической схемы подключения 400В с учетом фазировки, защитных устройств и систем управления.
   • Материал и ППИ: Окончательный выбор материала корпуса и расчет ППИ исходя из типа нагреваемой среды.

   Роли: Инженер-теплотехник, Инженер-электрик. Артефакты: Техническое задание, электрические схемы, спецификации ТЭН.

2. Закупка и контроль качества:
   • Выбор поставщика: Предпочтение проверенным производителям, предоставляющим паспорта качества и сертификаты соответствия (например, ГОСТ – государственный стандарт, или ТУ – технические условия производителя).
   • Входной контроль: Проверка ТЭНов на соответствие заявленным характеристикам (сопротивление, целостность корпуса, отсутствие внешних дефектов).

   Роли: Менеджер по закупкам, Специалист по контролю качества. Артефакты: Сертификаты, протоколы испытаний.

3. Монтаж и пусконаладка:
   • Правильный монтаж: Установка ТЭНа согласно инструкциям производителя, с учетом герметизации соединений, ориентации и обеспечения доступа для обслуживания.
   • Подключение: Осуществляется квалифицированными электриками. Проверка фазировки, надежности контактов, сопротивления изоляции.
   • Первичный запуск: Постепенный ввод в эксплуатацию, контроль рабочих параметров (температуры, тока, напряжения), отсутствие нештатных шумов или запахов.

   Роли: Монтажник, Электромонтажник, Инженер по пусконаладке. Артефакты: Акт выполненных работ, протокол испытаний.

4. Эксплуатация и мониторинг:
   • Настройка системы управления: Программирование терморегуляторов, датчиков, защитных систем для поддержания заданного режима.
   • Регулярный мониторинг: Отслеживание показателей температуры, тока, напряжения.

   Роли: Оператор, Инженер по эксплуатации. Артефакты: Журнал эксплуатации, данные телеметрии.

Системы контроля и безопасности: Термостаты и датчики перегрева

Для обеспечения безопасной и долговечной работы ТЭНа Т74-Т-400В-0.75кВт крайне важно внедрение систем контроля и защиты:

• Термостаты: Поддерживают заданную температуру рабочей среды путем включения/отключения ТЭНа. Различают электромеханические и электронные термостаты. Электронные обеспечивают более высокую точность и гибкость настроек.
• Датчики температуры: Отслеживают температуру ТЭНа и/или среды. Часто используются термопары (ТХА, ТХК) или термосопротивления (Pt100, Pt1000).
• Защита от перегрева: Отдельные датчики аварийного отключения, срабатывающие при превышении критической температуры ТЭНа или среды (например, при отсутствии теплоносителя). Это предотвращает выход ТЭНа из строя и возгорание.
• Реле контроля фаз: Для 400В трехфазных систем – обеспечивает отключение питания при пропадании или перекосе фаз, защищая ТЭН от работы в несимметричном режиме.
• УЗО (Устройство защитного отключения) / Дифференциальный автомат: Защита от поражения электрическим током и утечек тока на корпус.

Особенности производства и стандартизации

Промышленные ТЭНы, включая модели с параметрами Т74-Т-400В-0.75кВт, как правило, производятся на специализированных предприятиях с соблюдением строгих технологических процессов и стандартов. Ключевые аспекты:

• Контроль качества материалов: Входящий контроль нихромовой спирали, порошка периклаза, материалов трубок (сталь, медь, титан) на соответствие химическому составу и механическим свойствам.
• Технология заполнения диэлектриком: Высокоточное заполнение и уплотнение периклаза вокруг спирали с помощью вибрации или протяжки для обеспечения равномерной плотности и предотвращения пустот. Это напрямую влияет на теплопередачу и ресурс.
• Герметизация выводов: Использование высокотемпературных герметиков и керамических изоляторов для защиты от проникновения влаги и обеспечения электробезопасности.
• Испытания: Каждый ТЭН проходит электрические испытания (сопротивление изоляции, пробойное напряжение) и функциональные тесты. Соответствие ГОСТ 13268-88 «ТЭНы. Общие технические условия» или другим отраслевым стандартам гарантирует базовый уровень качества.

Эксплуатация и обслуживание: Лучшие практики для продления срока службы

Регулярное обслуживание – залог долговечной и бесперебойной работы ТЭНа Т74-Т-400В-0.75кВт.

1. Регулярный осмотр: Визуальный контроль на предмет механических повреждений, коррозии, трещин в корпусе, целостности электрических выводов.
2. Контроль изоляции: Периодическое измерение сопротивления изоляции мегаомметром (не реже 1 раза в год). Значение должно быть не ниже 0,5 МОм. Низкое сопротивление изоляции указывает на увлажнение диэлектрика или повреждение ТЭНа.
3. Очистка поверхности: Удаление накипи, отложений, загрязнений с поверхности ТЭНа. Накипь значительно снижает теплопередачу, приводя к перегреву ТЭНа и сокращению его срока службы, а также увеличивает энергопотребление.
4. Контроль температуры: Проверка корректности работы термостатов и датчиков.
5. Контроль электрических параметров: Измерение тока и напряжения, сравнение с номинальными значениями.

Соблюдение этих рекомендаций позволяет не только продлить ресурс ТЭНа, но и предотвратить аварийные ситуации и незапланированные простои.

Возможные аналогии и сопутствующая аппаратура: Системный подход

В контексте использования ТЭН Т74-Т-400В-0.75кВт, важно рассматривать его как часть более крупной системы. Упоминание трансформаторов ТА75-220-400 (рабочее напряжение 220В, частота 400 Гц) в контексте ТЭН 400В/0,75кВт, хоть и относится к другому типу оборудования, подчеркивает возможность использования сопутствующей аппаратуры для адаптации ТЭНа к специфическим условиям.

• Трансформаторы: Могут использоваться для изменения напряжения (повышения или понижения) в случае, если сетевое напряжение не соответствует номинальному напряжению ТЭНа. Это особенно актуально для нестандартных или устаревших промышленных сетей.
• Системы управления мощностью: Тиристорные регуляторы мощности (полупроводниковые приборы) или контакторные схемы позволяют плавно или ступенчато управлять подачей напряжения на ТЭН, точно регулируя тепловой процесс.
• Контроллеры температуры: Программируемые логические контроллеры (ПЛК) или специализированные PID-регуляторы обеспечивают сложную логику управления нагревом, поддержание многоступенчатых температурных режимов.
• Защитная аппаратура: Автоматические выключатели, предохранители, реле контроля тока – все это элементы, необходимые для защиты ТЭНа и электросети от перегрузок и коротких замыканий.

Чек-лист: Выбор и внедрение промышленного ТЭН

Этот чек-лист поможет ответственным лицам систематизировать процесс принятия решений при выборе и интеграции промышленного ТЭНа.

Кейсы применения: Оптимизация нагревательных процессов

Рассмотрим несколько сценариев, где ТЭН Т74-Т-400В-0.75кВт может быть оптимальным решением:

1. Кейс 1: Подогрев технологической воды на небольшом производстве (SMB).

   Для небольшого цеха по производству строительных смесей требуется поддержание температуры ёмкости с водой объемом 200 литров на уровне +60°C. Использование одного ТЭНа Т74-Т-400В-0.75кВт с нержавеющим корпусом (AISI 304) в комплексе с простым термостатом позволяет эффективно и экономично решать задачу. Мощности 0,75 кВт достаточно для компенсации теплопотерь и быстрого нагрева. TCO оптимизируется за счет невысокой первоначальной стоимости и умеренного энергопотребления.

2. Кейс 2: Поддержание вязкости смазочного масла в оборудовании (Enterprise).

   В крупном машиностроительном цехе гидравлический пресс требует поддержания температуры 50 литров гидравлического масла на уровне +40°C для обеспечения оптимальной вязкости. Установка двух ТЭН Т74-Т-400В-0.75кВт, размещенных в разных частях маслобака для равномерного нагрева, с системой PID-регулирования температуры и фланцевым креплением. Использование нержавеющей стали (AISI 316L) обеспечивает стойкость к масляным средам и длительный срок службы. Резервирование мощности (1,5 кВт вместо 0,75 кВт) обеспечивает быстрый выход на режим и запас для интенсивной работы.

3. Кейс 3: Нагрев воздуха в небольшой сушильной камере (Regulated Industry).

   На фармацевтическом производстве необходимо поддерживать температуру +80°C в сушильной камере для мелких гранул объемом 1 м³. Для этого устанавливается ТЭН Т74-Т-400В-0.75кВт в воздушном потоке, с низким ППИ (для предотвращения перегрева воздуха и возможного возгорания пыли). Материал корпуса – пищевая нержавеющая сталь (AISI 316L) для соответствия санитарным нормам. Интеграция с прецизионным электронным терморегулятором и аварийным термоограничителем критична для обеспечения безопасности продукта и соблюдения нормативов.
