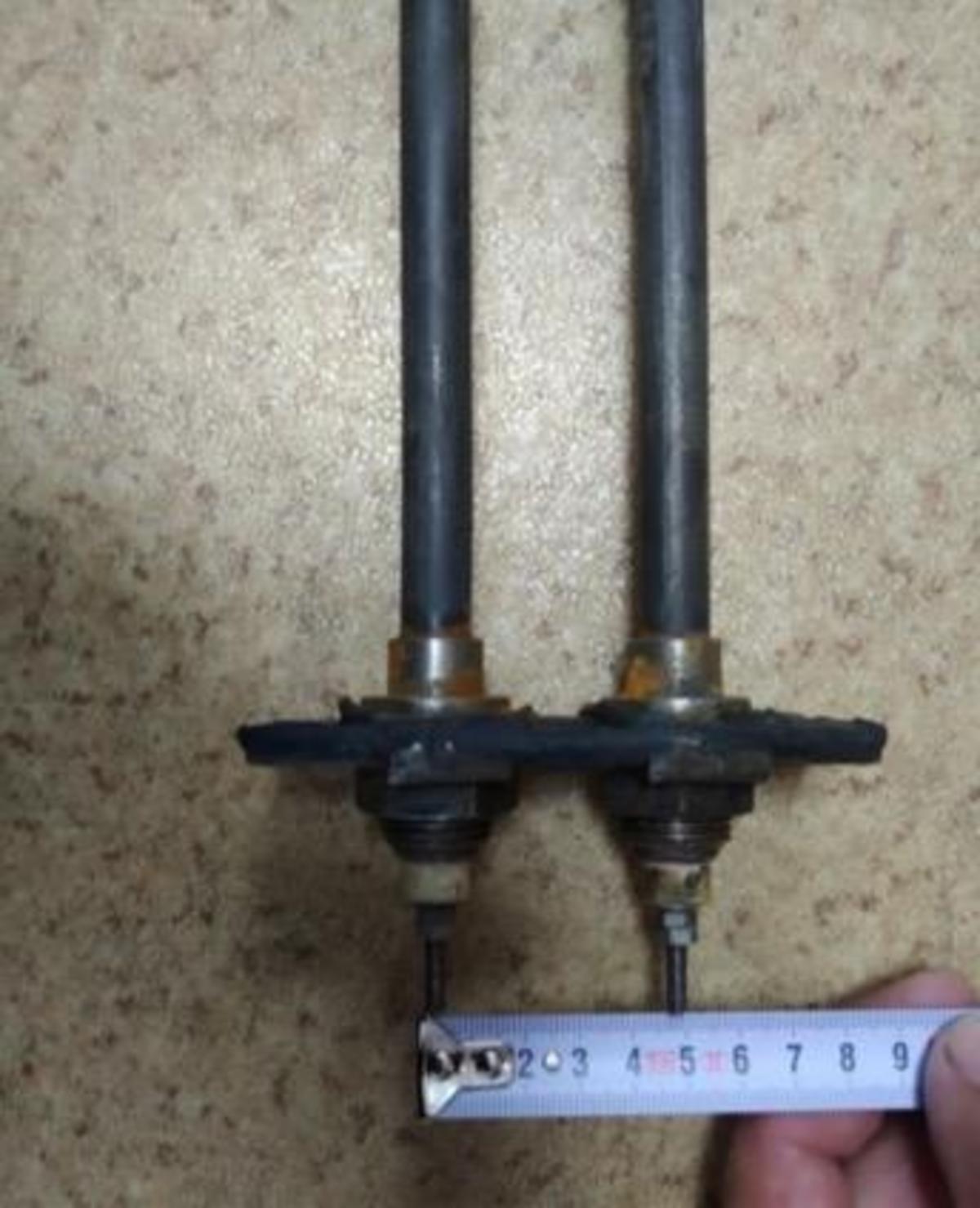

ТЭН 9Б13/3.5П380

Анализ и подбор ТЭН 9Б13/3.5П380: Комплексный подход для промышленных систем

В условиях отсутствия прямой технической документации по конкретной модели нагревательного элемента, такой как ТЭН 9Б13/3.5П380, специалисты по закупкам и инженеры сталкиваются с необходимостью глубокого анализа отраслевых стандартов и аналогичных изделий. Данный материал предлагает системный подход к расшифровке маркировки, оценке технических характеристик и критериям выбора подобных трубчатых электронагревателей (ТЭН) для обеспечения непрерывности и эффективности промышленных процессов. Статья ориентирована на руководителей производственных отделов, главных инженеров, специалистов по снабжению и техников, отвечающих за эксплуатацию теплового оборудования.

Расшифровка маркировки ТЭН 9Б13/3.5П380: Аналитический подход

Система обозначений российских ТЭНов строится на буквенно-цифровом кодировании, позволяющем определить ключевые параметры элемента. Поскольку прямые данные по ТЭН 9Б13/3.5П380 в открытых источниках ограничены, мы проводим его расшифровку на основе систематизации типовых моделей и общепринятых стандартов. Этот подход критически важен для принятия решений в условиях, когда оригинальная документация утеряна или недоступна.

• 9: Первая цифра обычно указывает на серию, модификацию или условный номер, присвоенный производителем. В контексте ТЭНов это может означать принадлежность к определенной группе по конструктивному исполнению или материалам, характерным для конкретного завода.
• Б: Буквенное обозначение после цифры часто несет информацию о типе крепления, степени защиты или особом конструктивном исполнении. Например, «Б» может подразумевать болтовое крепление (крепление с помощью болтов через плоский фланец), что характерно для промышленных установок, требующих надежной фиксации и герметичности. Также это может указывать на специфические условия эксплуатации или класс герметичности.
• 13: Это число практически всегда обозначает номинальный диаметр трубки ТЭНа в миллиметрах (∅13 мм). Диаметр трубки влияет на удельную поверхностную мощность и, как следствие, на скорость нагрева и долговечность элемента.
• /: Знак слеша является стандартным разделителем между диаметром и электрической мощностью.
• 3.5: Указывает на номинальную мощность нагревателя в киловаттах (3,5 кВт). Этот параметр является одним из ключевых при расчете времени нагрева среды и энергопотребления установки.
• П: Данный символ может обозначать тип питающей сети. В российской маркировке «П» часто ассоциируется с промышленным, то есть трехфазным подключением, что логично для ТЭНа такой мощности.
• 380: Определяет номинальное напряжение питания в вольтах (380 В). Это критически важный параметр, который должен точно соответствовать напряжению промышленной электросети, чтобы избежать перегрева, недогрева или выхода ТЭНа из строя.

Для абсолютно точной расшифровки всегда рекомендуется обращаться к каталогам производителя или поставщика, а также, по возможности, сверяться с техническим паспортом изделия. Отклонения в маркировке между производителями, хоть и редки, могут иметь существенные последствия для эксплуатации.

Технические характеристики и эксплуатационные параметры

Основываясь на маркировке ТЭН 9Б13/3.5П380 и типовых отраслевых данных, мы можем сформировать оценочные технические характеристики, критически важные для проектирования, эксплуатации и обслуживания систем нагрева.

Длина ТЭНа, не указанная в маркировке, рассчитывается исходя из удельной поверхностной мощности, которая для воды обычно составляет 8–10 Вт/см². Для трубки ∅13 мм (длина окружности ≈ 4,08 см) и мощности 3,5 кВт (3500 Вт) минимальная активная длина будет 3500 Вт / (10 Вт/см² × 4,08 см) ≈ 85 см. Это показывает, что указанные в исходных данных 350-500 мм могут быть длиной свернутой трубки или для сред с более низкой удельной мощностью (например, масло). Точный расчет критически важен. Материалы оболочки варьируются от углеродистой стали (для обычных водных сред) до нержавеющей стали (пищевые, слабоагрессивные среды), меди (быстрый нагрев, но низкая стойкость к агрессии), титана и инколоя (для высокоагрессивных сред и высоких температур, где требуются увеличенный ресурс и низкая стоимость владения). Крепление: болтовые (через фланец) или резьбовые штуцеры обеспечивают надежное и герметичное соединение, что критично для промышленной безопасности.

Ключевые понятия и терминология в эксплуатации ТЭНов

• Трубчатый электронагреватель (ТЭН): Электронагревательный прибор, состоящий из нагревательной спирали (из сплавов нихром или фехраль), запрессованной в металлическую оболочку через изолирующий наполнитель (периклаз).
• Активная зона ТЭНа: Часть нагревательной трубки, в которой расположена нагревательная спираль и происходит основной теплообмен. Именно эта зона должна быть полностью погружена в нагреваемую среду.
• Заделка ТЭНа: Ненагреваемая часть трубки, где спираль заканчивается, и располагаются контактные стержни для подключения к электросети. Она герметично изолирована и защищена.
• Периклаз (оксид магния): Высококачественный диэлектрический наполнитель, обеспечивающий электрическую изоляцию нагревательной спирали от металлической оболочки ТЭНа, при этом обладающий высокой теплопроводностью для эффективной передачи тепла.
• Удельная поверхностная мощность (Вт/см²): Количество тепла, выделяемое одним квадратным сантиметром поверхности ТЭНа. Критический параметр, определяющий температуру поверхности ТЭНа и влияющий на срок службы и образование накипи. Разные среды требуют разных значений удельной мощности.
• Температура рабочей поверхности: Температура наружной оболочки ТЭНа при работе. Для водяных ТЭНов обычно находится в диапазоне 450–800°C, но при контакте с водой она значительно ниже. Превышение допустимой температуры ведет к деградации материала и поломке.
• КПД (Efficiency): Для ТЭНов, находящихся в прямом контакте со средой, КПД близок к 100%, поскольку практически вся электрическая энергия преобразуется в тепловую. Потери минимальны и связаны с излучением и конвекцией вне рабочей среды.
• МПИ (Calibration Interval): Рекомендуемый период между плановыми проверками и калибровкой измерительного оборудования, связанного с контролем работы ТЭНов (термостаты, датчики).
• Ресурс (Service Life): Общее время или количество циклов работы ТЭНа до выхода из строя, определяемое конструкцией, материалами и условиями эксплуатации.

Принцип работы, конструкция и типология ТЭНов

Фундаментальный принцип работы ТЭНа основан на преобразовании электрической энергии в тепловую за счет нагревательного элемента (спирали) при прохождении через него электрического тока (эффект Джоуля-Ленца).

Конструктивные особенности и надежность

Конструктивно ТЭН состоит из спирали, запрессованной в металлическую оболочку через диэлектрик. Эта простая, но эффективная конструкция обеспечивает:

• Высокую надежность и безопасность: Металлическая оболочка и периклаз обеспечивают герметичность и защиту нагревательной спирали от прямого контакта с нагреваемой средой, а также от механических повреждений и пробоя на корпус.
• Простоту интеграции и обслуживания: Стандартные резьбовые соединения, фланцы и болтовые крепления позволяют быстро и легко монтировать ТЭНы в широкий спектр промышленного оборудования, сокращая время простоя при замене.
• Универсальность применения: В зависимости от материала оболочки, ТЭНы могут использоваться для нагрева различных сред: от воды и масел до агрессивных растворов кислот и щелочей, а также воздуха и газов. Это минимизирует номенклатуру запасных частей и упрощает логистику.
• Широкий диапазон мощностей и напряжений: Доступны ТЭНы мощностью от долей киловатта до десятков киловатт, работающие от низковольтных систем (12 В) до промышленных трехфазных сетей (380 В и выше), что позволяет точно подобрать элемент под конкретную задачу.

Классификация ТЭНов по назначению и монтажу

Выбор типа ТЭНа критически важен для оптимизации тепловых процессов и обеспечения долговечности.

• По типу нагреваемой среды:
  • Для воды: Наиболее распространены. Оболочка из углеродистой или нержавеющей стали. Удельная мощность до 10 Вт/см².
  • Для масла и жиров: Требуют меньшей удельной поверхностной мощности (обычно 2-4 Вт/см²) из-за низкой теплопроводности масел, чтобы избежать пригорания и локального перегрева. Часто имеют увеличенную площадь теплообмена (например, с оребрением).
  • Для воздуха: Как правило, имеют большую длину и/или оребрение для увеличения площади теплоотдачи и эффективного конвективного нагрева при низкой удельной мощности (1-5 Вт/см²).
  • Для агрессивных сред: Оболочка из нержавеющей стали высокого класса, титана, инколоя. Требуют точного подбора по химической стойкости.
• По способу монтажа:
  • Штуцерные (резьбовые): Устанавливаются в резьбовое отверстие бака или емкости. Просты в монтаже и демонтаже.
  • Фланцевые: Крепятся к плоской поверхности емкости с помощью болтов через фланец. Обеспечивают высокую надежность и герметичность, часто используются для больших мощностей и объемов.
  • Болтовые: Вариант фланцевого крепления, где нагревательный элемент закрепляется непосредственно болтами.
• По форме:
  • Прямые: Простейшая форма.
  • U-образные: Компактное размещение в ограниченном пространстве.
  • Кольцевые/спиральные: Для нагрева круглых емкостей или для обеспечения равномерного распределения тепла.
  • Блочные ТЭНы: Несколько нагревательных элементов, объединенных на одном фланце, для большой суммарной мощности.

Промышленные водонагреватели, котлы, бойлеры, емкостные установки, а также технологические линии в пищевой, химической, текстильной и металлургической промышленности являются типичными областями применения ТЭНов, включая модели, аналогичные 9Б13/3.5П380.

Сравнительная таблица: Выбор ТЭНа по ключевым критериям и их экономическое влияние

Правильный выбор ТЭНа — это не только вопрос технических параметров, но и стратегическое решение, влияющее на капитальные затраты (CAPEX), операционные расходы (OPEX) и общую стоимость владения (TCO) оборудования.

Осознанный выбор ТЭНа, основанный на детальном анализе характеристик и прогнозировании TCO, является первым шагом к оптимизации тепловых процессов. Однако для полной реализации потенциала нагревательных элементов требуется глубокое понимание процессов их внедрения, эксплуатации, диагностики и управления жизненным циклом, что позволит трансформировать единоразовую покупку в долгосрочную инвестицию в эффективность предприятия.

Продвинутая практика и внедрение ТЭНов в производственные циклы

После теоретического осмысления маркировки и параметров ТЭНов, таких как 9Б13/3.5П380, переходим к практическим аспектам, обеспечивающим их бесперебойную работу и максимальную экономическую отдачу. Эффективное внедрение и управление ТЭНами требует системного подхода, затрагивающего закупки, установку, мониторинг и обслуживание.

Оптимизация выбора и закупок: Снижение TCO

Стратегия закупки ТЭНов должна быть направлена не на минимизацию первичных затрат (CAPEX), а на снижение TCO — общей стоимости владения на протяжении всего жизненного цикла оборудования. Это достигается за счет следующих подходов:

• Приоритизация качества и сертификации: Всегда запрашивайте у поставщика технические паспорта, сертификаты соответствия (ГОСТ Р, ISO 9001) и заключения о пригодности для конкретных условий эксплуатации. Отдавайте предпочтение проверенным производителям.
• Оценка MTBF и MTTR: Поинтересуйтесь средним временем наработки на отказ (MTBF) для предлагаемых моделей и средним временем восстановления (MTTR). Высокий MTBF и низкий MTTR напрямую влияют на сокращение простоев и снижение OPEX.
• Долгосрочные контракты с надежными поставщиками: Сотрудничество с авторизованными дилерами и производителями обеспечивает доступ к оригинальным запчастям, экспертной поддержке и выгодным условиям поставки, исключая риск приобретения контрафактной продукции.
• Формирование резервного фонда: Для критически важного оборудования целесообразно поддерживать минимальный запас часто выходящих из строя ТЭНов. Это позволяет оперативно заменить вышедший из строя элемент и минимизировать время простоя.
• Детальное ТЗ для заказа: При заказе ТЭНа предоставьте максимум информации: фото старого элемента, чертежи, полные данные по маркировке, условиях эксплуатации (тип среды, температура, давление), требуемая мощность, напряжение, тип крепления, желаемый материал оболочки. Это исключит ошибки при подборе.

Проектная установка и контроль качества

Процесс установки и дальнейшей эксплуатации ТЭНов должен быть строго регламентирован для обеспечения безопасности, надежности и долговечности.

Пошаговая реализация установки

1. Подготовка оборудования и ТЭНа (Pre-installation):
   • Отключите электропитание оборудования и убедитесь в его полном обесточивании.
   • Проверьте ТЭН на механические повреждения и целостность оболочки.
   • Произведите замер сопротивления изоляции между корпусом ТЭНа и выводами с помощью мегаомметра. Значение должно соответствовать нормам производителя (обычно не менее 0,5 МОм).
   • Проверьте совместимость резьбовых соединений или фланцев.
   • Подготовьте необходимые герметизирующие материалы (прокладки, фум-лента, герметик).
2. Монтаж ТЭНа:
   • Установите ТЭН в посадочное место, обеспечив плотное и герметичное прилегание.
   • При использовании прокладок убедитесь в их правильном положении.
   • Надежно закрепите ТЭН с помощью болтов или затяните резьбовое соединение с соответствующим моментом (избегая чрезмерного усилия, чтобы не повредить резьбу или фланец).
3. Подключение и проверка (Post-installation):
   • Подключите контакты ТЭНа к электросети в соответствии со схемой (однофазная/трехфазная). Убедитесь в надежности контактов.
   • Критически важно: перед первым включением убедитесь, что нагревательный элемент полностью погружен в рабочую среду (вода, масло и т.д.). Включение «насухую» приведет к мгновенному перегоранию ТЭНа.
   • Подайте питание и проконтролируйте процесс нагрева, отсутствие утечек и посторонних шумов.

Типичные ошибки при монтаже и эксплуатации и их предотвращение

• «Сухой старт»: Включение ТЭНа без погружения в среду. Предотвращение: Обучение персонала, четкие инструкции, установка датчиков уровня жидкости.
• Неправильное крепление: Недостаточная затяжка или повреждение резьбы/фланца. Предотвращение: Использование динамометрического ключа, качественные прокладки, контроль герметичности.
• Выбор несоответствующего материала оболочки: Использование ТЭНа из углеродистой стали в агрессивной среде. Предотвращение: Детальный химический анализ рабочей среды, консультации с производителем ТЭНов.
• Несоответствие мощности/напряжения: Установка ТЭНа с неправильными электрическими параметрами. Предотвращение: Двойная проверка маркировки и параметров сети, контроль соответствия оборудования.
• Накипь и отложения: Образование накипи на поверхности ТЭНа в водных системах. Предотвращение: Регулярная очистка, использование умягчителей воды, плановые инспекции.

Экономическая эффективность и ROI инвестиций в ТЭНы

Инвестиции в качественные ТЭНы и правильные методы их эксплуатации дают измеримый экономический эффект.

Расчеты окупаемости и экономии

• Экономия энергии:

  При замене старых, неэффективных или покрытых накипью ТЭНов на новые, более производительные или специально спроектированные для конкретной среды, можно значительно сократить энергопотребление.
  Формула: Экономия = (Мощность старого ТЭНа — Мощность нового ТЭНа) × Время работы в год × Стоимость 1 кВт·ч.
  Например, если новый ТЭН позволяет сократить время нагрева на 10% или потребляет меньше энергии за счет лучшей теплоотдачи, это напрямую конвертируется в снижение OPEX.

• Сокращение простоев:

  Выбор ТЭНа из более долговечных материалов (например, Incoloy вместо нержавеющей стали для высокотемпературных или агрессивных сред) или с увеличенным ресурсом снижает частоту поломок.
  Формула: Сокращение потерь от простоя = (Частота поломок старого ТЭНа — Частота поломок нового ТЭНа) × Среднее время простоя × Стоимость часа простоя производства.

• Уменьшение затрат на обслуживание и ремонт:

  Качественный ТЭН требует менее частого обслуживания и реже выходит из строя, что снижает расходы на запчасти и работу персонала.
  Формула: Экономия на ТО = (Стоимость ТО старого ТЭНа — Стоимость ТО нового ТЭНа) × Период оценки.

• ROI (Return on Investment):

  Оценивает общую выгоду от инвестиции.
  Формула: ROI = ((Выгода от сокращения простоев + Экономия на обслуживании + Экономия энергии) — Стоимость нового ТЭНа) / Стоимость нового ТЭНа.
  Целевой ROI для таких инвестиций может составлять от 20% до 100% в год, в зависимости от масштаба производства и критичности оборудования.

Пошаговая реализация программы обновления/внедрения ТЭНов

Эффективное управление жизненным циклом ТЭНов на промышленном предприятии требует структурированного подхода.

1. Этап 1: Аудит и анализ потребностей (1-2 недели)
   • Роль: Инженер-технолог, Главный механик.
   • Действия: Инвентаризация всех ТЭНов на предприятии, сбор данных о сроках службы, частоте поломок, условиях эксплуатации, химическом составе рабочих сред. Оценка фактической производительности оборудования.
   • Артефакты: Отчет по аудиту, список критического оборудования, карта проблемных зон, предварительный расчет требуемых мощностей.
2. Этап 2: Выбор и закупка (2-4 недели)
   • Роль: Специалист по закупкам, Инженер-энергетик.
   • Действия: Формирование детального технического задания, проведение тендера среди проверенных поставщиков, анализ предложений по TCO, а не только по CAPEX. Контроль качества поставляемой продукции (визуальный осмотр, проверка сопроводительной документации).
   • Артефакты: Технические спецификации на новые ТЭНы, коммерческие предложения, заключенные контракты, акты входного контроля.
3. Этап 3: Монтаж и пусконаладка (1-3 дня на единицу)
   • Роль: Монтажник, Главный механик, Специалист по охране труда (ОТ).
   • Действия: Планирование работ с учетом минимизации простоя. Обучение персонала по правилам безопасной установки. Монтаж ТЭНов согласно инструкциям, проверка герметичности и электробезопасности. Тестовые запуски и фиксация рабочих параметров.
   • Артефакты: Журнал монтажных работ, протоколы пусконаладочных испытаний, акты ввода в эксплуатацию.
4. Этап 4: Мониторинг и обслуживание (постоянно)
   • Роль: Оператор оборудования, Инженер по эксплуатации.
   • Действия: Внедрение графика планового технического обслуживания (ТО), регулярный контроль рабочих параметров (температура, ток, напряжение), диагностика состояния ТЭНов (проверка сопротивления изоляции, отсутствие накипи/отложений), своевременная очистка и замена. Обучение персонала основам диагностики.
   • Артефакты: Журнал ТО, карта контроля состояния ТЭНов, отчеты об инцидентах.

Кейсы применения и лучшие практики

Различные сценарии использования ТЭНов в B2B-сегменте требуют адаптации подходов.

Кейс 1: Крупное химическое производство (Enterprise)

Контекст: Предприятие использует ТЭНы для нагрева агрессивных химических растворов в реакторах объемом до 5000 литров. Выход из строя одного ТЭНа приводит к остановке производственной линии на 8-12 часов, что обходится в 150 000 – 200 000 рублей упущенной выгоды. Первоначально использовались ТЭНы из нержавеющей стали AISI 304, которые служили не более 6-8 месяцев.

Решение: Проведен анализ стоимости владения. Несмотря на трехкратное увеличение CAPEX, было принято решение перейти на ТЭНы из сплава Incoloy 800. Внедрена система превентивного обслуживания с проверкой изоляции и состояния поверхности раз в квартал. Сформирован резервный запас из двух ТЭНов на складе.

Результат: Срок службы ТЭНов увеличился до 2-2.5 лет. Количество незапланированных простоев сократилось на 80%. ROI за два года составил 180% за счет экономии на ремонтах, снижения простоев и оптимизации энергопотребления.

Кейс 2: Предприятие по переработке пищевых продуктов (Regulated Industry)

Контекст: Молочный завод использует ТЭНы в пастеризационных установках. Требования к гигиене и безопасности продуктов питания крайне высоки. Прежние ТЭНы из обычной нержавеющей стали иногда демонстрировали признаки точечной коррозии, что могло привести к контаминации продукта.

Решение: Внедрен стандарт использования только ТЭНов из пищевой нержавеющей стали AISI 316L с сертификатами соответствия ГОСТ Р ИСО 22000 (HACCP). Установлены жесткие регламенты по регулярной очистке от накипи и отложений, а также по визуальному контролю поверхности ТЭНов при каждом плановом обслуживании.

Результат: Полное исключение рисков загрязнения продукта, связанных с нагревательными элементами. Соответствие всем регуляторным требованиям, что позволило успешно проходить проверки и сохранить репутацию производителя безопасной продукции. Увеличение срока службы ТЭНов на 30% за счет лучшей коррозионной стойкости.

Кейс 3: Небольшая частная пивоварня (SMB)

Контекст: Небольшая пивоварня столкнулась с частыми поломками ТЭНов в варочных котлах, причиной которых была агрессивная среда (пивное сусло) и некачественная водоподготовка. Бюджет на закупку был ограничен.

Решение: Проведена оптимизация водоподготовки для снижения жесткости воды. Выбраны ТЭНы из нержавеющей стали AISI 304 с усиленной заделкой и резьбовым креплением для простоты самостоятельной замены. Вместо дорогих импортных, подобраны качественные российские аналоги с адекватным соотношением цена/качество. Разработан простой чек-лист для проверки состояния ТЭНов перед каждой варкой.

Результат: Количество поломок сократилось в 2,5 раза. Затраты на ремонт и обслуживание значительно снизились, а процесс замены ТЭНов стал занимать минимальное время, что важно для поддержания производственного цикла.
