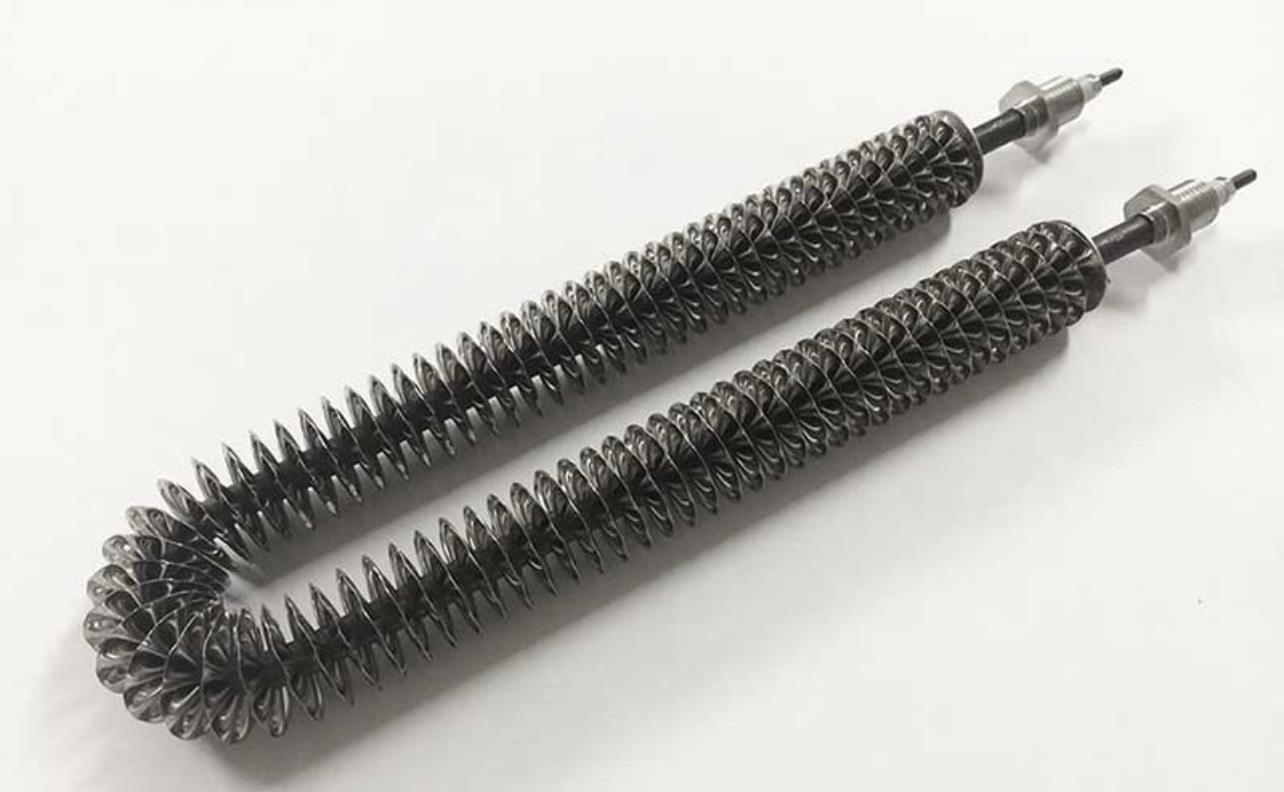

Оребренный ТЭН U-образной формы. Р-2 кВт U – 220 В d трубки – 12 мм Рабочая среда – воздух Материал – нержавеющая сталь Оребрение 26 мм, ширина ленты 7 мм, шаг -3 мм Длина – 530 мм Подключение – резьбовая шпилька М4, длина 15 мм. Штуцер – М18 длина резьбы 20, шайба d-27 мм толщина 3 мм.

Оребренный U-образный ТЭН: Инженерные Принципы и Обоснование Выбора для Промышленных Систем

В контексте оптимизации промышленных тепловых процессов и систем вентиляции выбор нагревательных элементов (ТЭНов) является критически важным этапом, напрямую влияющим на энергоэффективность, надежность и общую стоимость владения (TCO — Total Cost of Ownership) оборудования. Рассматриваемый оребренный U-образный ТЭН с мощностью 2 кВт, рабочим напряжением 220 В, диаметром трубки 12 мм, длиной 530 мм, выполненный из нержавеющей стали, с оребрением 7 мм шириной и 3 мм шагом, а также комбинированными резьбовыми подключениями (шпилька М4 и штуцер М18), представляет собой специализированное решение для нагрева воздушных сред, обладающее рядом уникальных преимуществ для B2B-сегмента.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электронагреватель): Устройство для преобразования электрической энергии в тепловую путем нагрева резистивного элемента, заключенного в металлическую оболочку.
• Оребрение: Специальная конструкция из тонкой металлической ленты, навитой на трубку ТЭНа, значительно увеличивающая площадь теплообмена с окружающей средой, особенно эффективная для газообразных сред.
• U-образная форма (форма 2): Геометрическая конфигурация ТЭНа, подразумевающая его изгиб в виде буквы «U», что позволяет достичь большей мощности при меньших установочных габаритах и обеспечить равномерное распределение тепла.
• Нержавеющая сталь (08Х18Н9, 12Х18Н10Т): Сплав железа с хромом (и никелем), обладающий повышенной коррозионной стойкостью и устойчивостью к высоким температурам, что критически важно в агрессивных или влажных средах.
• Шпилька М4: Стандартизированный элемент крепления электрических контактов, обеспечивающий надежное подключение ТЭНа к электросети.
• Штуцер М18: Резьбовой соединительный элемент с диаметром резьбы 18 мм, предназначенный для механической фиксации ТЭНа в корпусе оборудования и обеспечения герметичности.
• Рабочая среда — воздух: Конкретная среда, для нагрева которой предназначен ТЭН; для воздуха оребрение является наиболее эффективным решением из-за его низкой теплопроводности.
• Принудительный обдув: Механическая подача воздуха на нагревательный элемент с определенной скоростью для интенсификации теплообмена и предотвращения перегрева ТЭНа.
• Ваттная нагрузка (Вт/см²): Отношение мощности нагревателя к его эффективной поверхности теплообмена. Снижение ваттной нагрузки за счет оребрения увеличивает ресурс ТЭНа.

Конструктивные особенности и стратегическое значение

Данный оребренный ТЭН оптимизирован для работы в воздушных средах, где эффективность теплопередачи напрямую зависит от площади контакта с воздухом. Рассмотрим ключевые параметры:

• U-образная форма (форма 2): Эта конфигурация не просто обеспечивает компактность, но и способствует более равномерному распределению тепла по объему рабочей камеры или воздуховода. В системах, где требуется точный температурный контроль, например, в сушильных камерах или промышленных инкубаторах, такое распределение минимизирует температурные градиенты, улучшая качество технологического процесса.
• Материал — нержавеющая сталь (08Х18Н9 или 12Х18Н10Т): Применение нержавеющей стали является ключевым фактором долговечности и надежности. В отличие от более дешевой углеродистой стали, нержавейка устойчива к окислению при высоких температурах и к коррозии в условиях повышенной влажности или присутствия агрессивных компонентов в воздухе (например, паров кислот, хлоридов). Это значительно снижает риски внеплановых остановок оборудования, затраты на обслуживание и замену, что напрямую сказывается на TCO. Выбор нержавеющей стали — это инвестиция в стабильность и предсказуемость производственного процесса.
• Оребрение (ширина 7 мм, шаг 3 мм): Эти параметры определяют плотность и эффективность оребрения. Ширина ребра в 7 мм в сочетании с шагом 3 мм создает достаточно плотную структуру, чтобы максимизировать площадь теплообмена, при этом не создавая чрезмерного аэродинамического сопротивления воздушному потоку. Это критично для поддержания заданной скорости обдува и минимизации энергопотребления вентиляторов. Оребрение позволяет снизить удельную ваттную нагрузку на поверхность трубки ТЭНа до 2-2,5 раз по сравнению с гладкими аналогами, что напрямую увеличивает срок службы нагревательного элемента.
• Диаметр трубки 12 мм: Этот диаметр является компромиссом между прочностью, массой и скоростью нагрева. Более тонкие трубки (8-10 мм) быстрее нагреваются, но могут быть менее устойчивы к механическим нагрузкам. Более толстые (14-16 мм) прочнее, но инерционнее и требуют большего пространства. 12 мм обеспечивает оптимальный баланс для 2 кВт мощности и длины 530 мм, что способствует быстрому выходу на рабочий режим и стабильности температуры.
• Мощность 2 кВт, напряжение 220 В: Эти параметры соответствуют стандартным промышленным и бытовым электросетям, обеспечивая универсальность применения. 2 кВт — достаточная мощность для эффективного нагрева воздуха в камерах среднего объема или в составе более крупных многоэлементных систем.
• Длина 530 мм: Установочная длина ТЭНа влияет на его интеграцию в существующее оборудование. Данный размер является типовым для многих промышленных воздухонагревателей, калориферов и сушилок, что упрощает проектирование и замену.
• Резьбовое подключение (шпилька М4 и штуцер М18): Комбинированный подход к подключению обеспечивает двойную надежность. Шпилька М4 (длина 15 мм) гарантирует безопасное и надежное электрическое соединение, минимизируя потери энергии и риски перегрева контактов. Штуцер М18 (длина резьбы 20 мм, шайба d-27 мм, толщина 3 мм) обеспечивает прочное механическое крепление, устойчивость к вибрациям и герметичность, что предотвращает утечки тепла и защищает внутренние компоненты от пыли и влаги. Правильное механическое крепление также важно для эффективной передачи тепла от ТЭНа к конструкции оборудования.

Сравнительный анализ решений для нагрева воздуха

Выбор нагревательного элемента не ограничивается только его техническими характеристиками, но и должен учитывать экономические и эксплуатационные аспекты. Сравним оребренный ТЭН из нержавеющей стали с типовыми альтернативами.

Экономическое обоснование и метрики окупаемости

Инвестиции в оребренные ТЭНы из нержавеющей стали оправдываются не только технической эффективностью, но и ощутимым экономическим эффектом. Для принятия решения на уровне C-level или VP/Head крайне важны понятные метрики:

1. Снижение эксплуатационных расходов: Долговечность нержавеющей стали и оребрения значительно сокращает частоту замены ТЭНов. Это уменьшает прямые затраты на закупку запасных частей и косвенные — на трудозатраты по демонтажу/монтажу. Оребрение, повышая эффективность теплоотдачи, снижает энергопотребление для достижения заданной температуры, что приводит к экономии на электроэнергии.
2. Сокращение простоев оборудования (Downtime Reduction): Отказы нагревательных элементов приводят к остановке производственных линий. ТЭНы из нержавеющей стали с оптимальным оребрением менее подвержены перегреву и коррозии, что гарантирует более стабильную работу и минимизирует риски внеплановых простоев. Формула упущенной выгоды от простоя (УВ = Время простоя * Стоимость часа простоя * Прибыль с единицы продукции) ярко демонстрирует выгоду от использования надежных компонентов.
3. Оптимизация ваттной нагрузки: Благодаря увеличенной площади поверхности, ваттная нагрузка на единицу площади поверхности ТЭНа снижается. Это не только продлевает срок службы самого нагревателя, но и позволяет использовать ТЭНы более высокой мощности в компактных объемах, что улучшает конструктив оборудования и удешевляет его производство.
4. Энергоэффективность и ROI (Return on Investment): Эффективная теплоотдача оребренных ТЭНов приводит к более быстрому и равномерному нагреву воздуха. Это означает, что система достигает целевых температур быстрее и удерживает их стабильнее, сокращая общее время работы нагревателей и, как следствие, потребление электроэнергии. Расчет ROI может включать:
   • Ежегодная экономия на электроэнергии = (Потребление старого ТЭНа — Потребление нового ТЭНа) * Стоимость кВт*ч * Время работы
   • Экономия на замене и обслуживании = (Частота замены старого — Частота замены нового) * Стоимость замены
   • Срок окупаемости = (Начальные инвестиции) / (Ежегодная экономия)

   Например, при экономии 5-10% электроэнергии и увеличении срока службы в 1,5-2 раза, инвестиции в более дорогой нержавеющий ТЭН могут окупиться за 1-2 года.

5. Соответствие стандартам и безопасности: Нержавеющая сталь, особенно в пищевой и фармацевтической промышленности, часто является обязательным требованием к материалам, контактирующим с технологическими средами. Использование таких ТЭНов гарантирует соответствие нормативным требованиям и снижение рисков, связанных с безопасностью продукции.

Понимание фундаментальных преимуществ и экономических показателей оребренных ТЭНов из нержавеющей стали закладывает основу для стратегического выбора. Однако для полноценной реализации этих преимуществ необходимо глубокое погружение в практические аспекты их интеграции, эксплуатации и долгосрочной оптимизации, что является ключевым для инженерно-технического персонала и специалистов по закупкам.

Продвинутая Практика и Внедрение Оребренных ТЭНов в Промышленные Комплексы

Переходя от стратегического выбора к тактическому планированию и реализации, важно рассмотреть детальные аспекты интеграции и эксплуатации оребренных U-образных ТЭНов, чтобы максимизировать их производительность и продлить срок службы. Этот раздел сфокусирован на практических рекомендациях для инженеров, технических руководителей и специалистов по обслуживанию.

Проектирование и интеграция в промышленные системы

Эффективное функционирование оребренного ТЭНа мощностью 2 кВт, 220 В требует не просто установки, а грамотного проектирования его окружения. Основные этапы и аспекты:

1. Оценка воздушного потока и скорости обдува:
   • Расчет необходимой скорости: Для данного типа ТЭНа критически важна минимальная скорость принудительного обдува не менее 6 м/с. Эта скорость обеспечивает эффективный съем тепла с оребрения и предотвращает локальный перегрев поверхности трубки ТЭНа. Недостаточный обдув приведет к росту температуры оболочки выше допустимых 450°C, сокращению срока службы и возможному выходу из строя.
   • Выбор вентилятора: Основывается на требуемой производительности по воздуху (м³/ч) и аэродинамическом сопротивлении системы. Необходимо учитывать сопротивление оребрения, фильтров, воздуховодов и других элементов. При расчете вентиляции следует использовать данные производителя ТЭНа по аэродинамическому сопротивлению его оребрения.
   • Конфигурация воздуховода: Следует избегать турбулентных зон и неравномерного распределения потока, которые могут создавать участки с недостаточным обдувом. Рекомендуется использовать направляющие элементы (дефлекторы) для оптимизации потока вокруг ТЭНа.
2. Электрическое подключение и управление:
   • Силовая часть: Подключение ТЭНа мощностью 2 кВт (потребляемый ток ~9.1 А при 220 В) должно осуществляться медными проводниками соответствующего сечения (рекомендуется 1.5-2.5 мм² с запасом) через клеммы шпильки М4. Использование наконечников на концах проводов обязательно для обеспечения надежного контакта.
   • Защита: Установка автоматического выключателя с номиналом 10-16 А и устройства защитного отключения (УЗО) или дифференциального автомата для обеспечения электробезопасности.
   • Система терморегуляции: Для поддержания заданной температуры и предотвращения перегрева системы необходимо использовать терморегуляторы с датчиками температуры. Датчик рекомендуется размещать как в потоке нагретого воздуха, так и, при возможности, вблизи поверхности ТЭНа (или интегрированный в него) для контроля критических температур. PID-регуляторы (пропорционально-интегрально-дифференциальные) обеспечивают наиболее точный контроль.
   • Контроль обдува: Интеграция реле протока или датчиков давления воздуха в цепь управления ТЭНом. Нагреватель должен включаться только при наличии достаточного воздушного потока. Это критически важная мера безопасности и продления ресурса.
3. Механический монтаж и герметизация:
   • Крепление штуцера М18: Обеспечивает не только механическую фиксацию, но и теплоизоляцию точки крепления. Используйте поставляемую шайбу d-27 мм, толщиной 3 мм, которая служит уплотнителем и распределяет нагрузку, предотвращая повреждение корпуса оборудования. Затягивайте гайку равномерно, но без чрезмерного усилия.
   • Виброизоляция: В промышленных условиях вибрации могут привести к ослаблению креплений. Рекомендуется использовать контргайки, фиксаторы резьбы или виброизолирующие прокладки.
   • Ориентация ТЭНа: U-образный ТЭН должен быть установлен таким образом, чтобы обеспечить равномерный обдув всех оребренных участков. Горизонтальное или вертикальное расположение зависит от конструкции воздуховода, но главное — отсутствие застойных зон.

Эксплуатационные требования и минимизация рисков

Для обеспечения максимальной эффективности и долговечности данного ТЭНа, необходимо следовать четкому регламенту эксплуатации и обслуживания.

Чек-лист по эксплуатации и обслуживанию:

• Ежедневный контроль:
  1. Проверка работоспособности системы обдува: визуальный осмотр, контроль скорости потока (при наличии датчиков).
  2. Контроль выходной температуры воздуха: соответствие заданным параметрам.
  3. Проверка отсутствия посторонних шумов или запахов, указывающих на нештатную работу.
• Еженедельный/ежемесячный контроль (в зависимости от запыленности среды):
  1. Визуальный осмотр оребрения на предмет скопления пыли, пуха или других загрязнений.
  2. Очистка оребрения от загрязнений с помощью сжатого воздуха или мягкой щетки. Загрязнение оребрения снижает эффективность теплообмена и может привести к перегреву ТЭНа.
  3. Проверка состояния электрических контактов на шпильке М4: отсутствие окислений, надежность затяжки.
• Ежеквартальный/полугодовой контроль:
  1. Проверка состояния штуцерного соединения М18: отсутствие люфтов, признаков ослабления или повреждения шайбы.
  2. Измерение сопротивления изоляции ТЭНа (между оболочкой и токоведущими частями) для выявления потенциальных проблем. Рекомендуемое значение не менее 0,5 МОм.
  3. Калибровка датчиков температуры и терморегуляторов.
• Предотвращение рисков:
  1. Перегрев: Самая частая причина выхода из строя. Всегда убеждайтесь в наличии обдува перед включением ТЭНа. Используйте температурные предохранители или биметаллические реле, которые отключают ТЭН при превышении критической температуры корпуса.
  2. Механические повреждения: Оребрение, хоть и прочное, может деформироваться от сильных ударов. Бережное обращение при монтаже и обслуживании.
  3. Коррозия: Хотя нержавеющая сталь устойчива, в особо агрессивных средах (высокая концентрация паров кислот/щелочей) срок службы может снижаться. Регулярный осмотр на предмет коррозионных очагов.

Кейсы применения и сценарии масштабирования

Оребренные U-образные ТЭНы из нержавеющей стали демонстрируют высокую эффективность и надежность в различных промышленных сценариях:

1. Кейс 1: Сушильная установка для пищевой промышленности (Enterprise-level)

   Задача: Обеспечение равномерного и гигиеничного нагрева воздуха в многокамерной сушилке для фруктов и овощей, с возможностью работы в условиях повышенной влажности. Требования к материалам — пищевая нержавеющая сталь, длительный срок службы для минимизации простоев.

   Решение: Внедрение кластера из 20 оребренных U-образных ТЭНов (2 кВт, нержавеющая сталь) в каждой сушильной камере. Конфигурация оребрения (7 мм ширина, 3 мм шаг) обеспечила оптимальную теплоотдачу при рекомендуемой скорости обдува 8 м/с. Система терморегуляции с PID-контроллерами и датчиками протока воздуха гарантировала, что ТЭНы работают только при адекватном обдуве. Материал (08Х18Н9) исключил коррозию и обеспечил соответствие санитарным нормам.

   Результат: Снижение цикла сушки на 15% за счет эффективного нагрева, увеличение межремонтного интервала ТЭНов в 2,5 раза по сравнению с углеродистыми аналогами, и, как следствие, сокращение операционных затрат и повышение общей производительности линии.

2. Кейс 2: Калорифер для вентиляционной системы промышленных цехов (SMB-segment)

   Задача: Обеспечение подогрева приточного воздуха в цехе по производству пластиковых изделий, где возможно присутствие летучих органических соединений и пыли. Требовался надежный и простой в обслуживании нагревательный элемент.

   Решение: Установка 4 оребренных U-образных ТЭНов (2 кВт, нержавеющая сталь) в секции калорифера приточной вентиляционной установки. Компактные размеры ТЭНов позволили легко интегрировать их в существующий короб. Система автоматики была дополнена датчиком скорости воздуха, который блокировал включение нагрева при отсутствии потока, защищая элементы от перегрева. Нержавеющая сталь предотвратила преждевременную коррозию от агрессивных паров.

   Результат: Стабильная температура в цехе, улучшение условий труда. Благодаря нержавеющей стали и оребрению, ТЭНы не требовали замены в течение 3 лет, тогда как предыдущие элементы из углеродистой стали корродировали и выходили из строя каждые 12-18 месяцев. Экономия на замене и простоях окупила разницу в стоимости за 1,5 года.

3. Кейс 3: Система рециркуляции воздуха в покрасочной камере (Regulated/Specialized)

   Задача: Поддержание точной температуры в покрасочной камере для полимеризации покрытий, с работой в среде, содержащей пары растворителей. Требовалась высокая пожаробезопасность и исключительная надежность.

   Решение: Использование оребренных ТЭНов из нержавеющей стали (2 кВт) в взрывозащищенном исполнении, с усиленным контролем за скоростью обдува (избыточное давление и реле протока с двойным контролем). Нержавеющая сталь обеспечила химическую стойкость к парам растворителей и предотвратила образование очагов коррозии, которые могли бы стать причиной искрения. Плотное оребрение гарантировало низкую температуру поверхности ТЭНа (ниже температуры самовоспламенения растворителей) даже в случае небольших отклонений в обдуве.

   Результат: Стабильный температурный режим, высокое качество окраски и полное соответствие строгим нормативам по пожаробезопасности. Увеличение срока службы ТЭНов в 3 раза по сравнению с обычными аналогами, сокращение рисков аварийных ситуаций.
