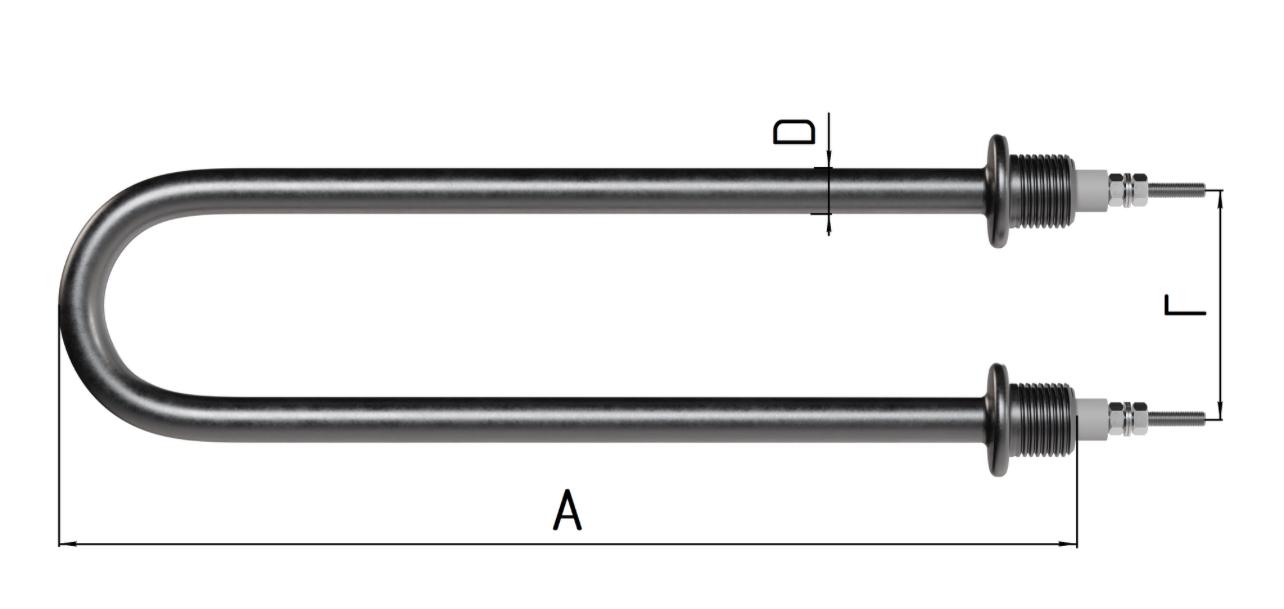

ТЭН-6кВ-380B, U-тип, диам трубки 16мм, толщина трубки 1 мм, L-1800-2000мм, материал — нержавеющая сталь, со штуцером 40-45мм, M22x1,5, с хромированными гайками и силиконовыми прокладками, вывод -Мб (2гайки и 2 шайбы), межосевое расстояние — 73MM+/-.

ТЭН-6кВ-380B, U-тип, диаметр трубки 16 мм, толщина 1 мм, длина 1800–2000 мм, нержавеющая сталь, со штуцером 40-45 мм, резьба М22х1,5, с хромированными гайками и силиконовыми прокладками, вывод — Мб (2 гайки и 2 шайбы), межосевое расстояние 73 мм ±: стратегический выбор для промышленных систем нагрева

При выборе нагревательных элементов для промышленных и коммерческих систем, таких как бойлеры, технологические емкости или теплообменники, ключевое значение приобретают не только номинальные характеристики, но и их влияние на общую операционную эффективность, надежность и совокупную стоимость владения (TCO). В данном материале мы детально рассмотрим трубчатый электронагреватель (ТЭН) с заданными параметрами, предназначенный для эксплуатации в условиях, требующих повышенной коррозионной стойкости, стабильности и долговечности. Анализ фокусируется на критических параметрах и их значении для принятия обоснованных решений руководителями производств, главными инженерами, специалистами по закупкам и релевантными техническими директорами.

Ключевые понятия и терминология

• ТЭН (Трубчатый электронагреватель): Электрический нагревательный элемент, преобразующий электрическую энергию в тепловую. Состоит из металлической трубки, внутри которой находится нихромовая спираль (резистивный элемент), изолированная от трубки прессованным диэлектриком (обычно оксидом магния).
• U-образный тип (U-bend): Конфигурация ТЭНа, при которой нагревательная трубка изогнута в виде буквы «U». Эта форма позволяет увеличить эффективную площадь нагрева при сохранении компактных монтажных размеров, что критично для емкостей с ограниченным внутренним пространством.
• Мощность (кВт) и Напряжение (В): Электрические параметры, определяющие количество тепловой энергии, выделяемой ТЭНом за единицу времени, и требования к электросети. 6 кВт указывает на значительную тепловую производительность, а 380 В — на подключение к трехфазной промышленной сети.
• Нержавеющая сталь (AISI 304 или 316): Материал трубки нагревателя, обеспечивающий высокую коррозионную стойкость в агрессивных средах (кислоты, щелочи, хлориды) и соответствие санитарным нормам, например, в пищевой промышленности. AISI 304 является общепромышленным стандартом, тогда как AISI 316 предлагает улучшенную стойкость к хлоридам.
• Штуцер: Присоединительный элемент ТЭНа, представляющий собой резьбовую втулку, через которую ТЭН монтируется в стенку емкости. Резьба М22×1,5 указывает на стандартный метрический шаг и диаметр, обеспечивающий герметичное и надежное крепление.
• Вывод «Мб»: Тип электрического вывода, обычно обозначающий стержневой вывод с метрической резьбой М6, комплектующийся двумя гайками и двумя шайбами. Это обеспечивает прочное и безопасное электрическое соединение, устойчивое к вибрациям.
• Межосевое расстояние: Расстояние между осями двух параллельных участков U-образного ТЭНа. Является критически важным параметром для совместимости с монтажными отверстиями в оборудовании.
• Силиконовые прокладки: Уплотнительные элементы, обеспечивающие герметичность соединения штуцера с корпусом емкости. Силикон характеризуется высокой термостойкостью, химической инертностью и эластичностью.
• Хромированные гайки: Гайки, покрытые хромом, что улучшает их коррозионную стойкость, износостойкость и эстетический вид, облегчая монтаж/демонтаж и продлевая срок службы крепежных элементов.

Характеристики ТЭН-6кВ-380В и их стратегическое значение

Каждый параметр рассматриваемого ТЭНа влияет на его производительность, долговечность и экономическую целесообразность в B2B-применениях.

• Мощность 6 кВт: Эта высокая мощность критична для быстрого и эффективного нагрева больших объемов жидкостей, сокращая время производственных циклов. Для предприятий это означает потенциальное увеличение пропускной способности и снижение простоев оборудования. Однако, она также требует тщательного расчета электрической нагрузки на сеть и соответствующих систем защиты.
• Напряжение 380 В (трехфазное подключение): Стандартное промышленное напряжение, что упрощает интеграцию ТЭНа в существующие электрические сети предприятий. Трехфазное подключение обеспечивает более равномерное распределение нагрузки по фазам, снижая риск перекоса фаз и повышая общую стабильность энергосистемы объекта. Выбор схемы «звезда» или «треугольник» зависит от конкретных требований к току и напряжению в точке подключения.
• U-образная форма: Оптимизирует теплообмен, равномерно распределяя тепловую энергию по объему нагреваемой среды. Это минимизирует риски локального перегрева или образования «холодных зон», что особенно важно для поддержания стабильности технологических процессов, например, в пищевой или химической промышленности, где температурный режим строго регламентирован. Компактность формы позволяет использовать ТЭН в емкостях, где установка прямого элемента была бы невозможна.
• Диаметр трубки 16 мм и толщина стенки 1 мм: Обеспечивает баланс между прочностью, устойчивостью к давлению и эффективностью теплопередачи. Большая толщина стенки (в сравнении со стандартными 0,8 мм) повышает механическую прочность и долговечность ТЭНа, особенно в условиях абразивных или высокоскоростных потоков среды, а также увеличивает его сопротивляемость деформации при перепадах температур.
• Длина 1800–2000 мм: Значительная длина элемента указывает на его применение в крупногабаритных емкостях. Это позволяет эффективно прогревать большие объемы жидкости, что критично для поддержания стабильной температуры в больших промышленных резервуарах или системах хранения.
• Материал трубки — нержавеющая сталь (AISI 304 или 316): Ключевой параметр для долговечности и безопасности. Нержавеющая сталь обладает выдающейся коррозионной стойкостью, что делает этот ТЭН идеальным для работы с водой (включая жесткую, содержащую хлор), пищевыми растворами, маслом и некоторыми агрессивными химическими средами. Снижает затраты на техническое обслуживание и замену, а также риски загрязнения нагреваемой среды продуктами коррозии, что особенно важно для пищевой и фармацевтической промышленности.
• Штуцер 40–45 мм с резьбой М22×1,5: Обеспечивает надежное и герметичное крепление. Стандартизированная метрическая резьба упрощает поиск ответных элементов и унификацию оборудования. Диаметр штуцера достаточен для обеспечения механической прочности и позволяет использовать высококачественные уплотнительные материалы.
• Вывод «Мб» с двумя гайками и двумя шайбами: Гарантирует надежный электрический контакт и механическую фиксацию кабелей. Это минимизирует риск ослабления соединений под воздействием вибраций или теплового расширения, предотвращая искрение, перегрев и потенциальные аварии, а также сокращает время, необходимое на регулярную проверку и подтяжку контактов.
• Межосевое расстояние 73 мм ±: Точное соблюдение этого параметра критически важно для совместимости с существующими монтажными фланцами или отверстиями. Отклонения могут привести к необходимости дорогостоящих доработок оборудования или, в худшем случае, к невозможности установки элемента.
• Хромированные гайки и силиконовые прокладки: Эти компоненты повышают надежность всей системы. Хромирование гаек предотвращает коррозию крепежных элементов, что облегчает их демонтаж для обслуживания или замены. Силиконовые прокладки обеспечивают герметичность в широком диапазоне температур (до 200-250°C) и устойчивы к старению, что особенно важно для систем, подверженных тепловым циклическим нагрузкам или работе с химически активными средами.

Сравнительный анализ выбора нагревательных элементов для B2B задач

Выбор ТЭНа всегда является компромиссом между первоначальными инвестициями, операционными расходами, надежностью и спецификой применения. Рассмотрим, как ТЭН с указанными характеристиками (нержавеющая сталь, 6 кВт, U-тип) соотносится с другими распространенными решениями.

Как видно из таблицы, выбор ТЭНа из нержавеющей стали с заданной конфигурацией является стратегически оправданным для промышленных предприятий, приоритетом которых являются долговечность, надежность, минимизация простоев и работа в агрессивных или требующих гигиенической чистоты средах. Несмотря на потенциально более высокую первоначальную стоимость по сравнению с медными или углеродистыми аналогами, он обеспечивает значительную экономию на протяжении всего жизненного цикла за счет сокращения затрат на обслуживание, ремонт и частую замену, что напрямую влияет на TCO.

Понимание фундаментальных преимуществ и стратегического позиционирования данного типа нагревательных элементов создает основу для их эффективной интеграции. Однако истинная ценность раскрывается лишь при грамотном планировании, поэтапной реализации и постоянной оптимизации их эксплуатации в рамках производственных процессов.

Продвинутая практика и внедрение ТЭН-6кВ-380В в производственные системы

Переход от выбора ТЭНа к его успешной эксплуатации требует системного подхода, включающего детальное планирование, квалифицированный монтаж и продуманную стратегию обслуживания. Это позволяет не только максимизировать срок службы элемента, но и достичь заявленной экономической эффективности и операционной надежности.

Этапы внедрения и установки ТЭН-6кВ-380В

Эффективное внедрение любого промышленного компонента, включая ТЭН, опирается на структурированный процесс. Для ТЭН-6кВ-380В из нержавеющей стали мы рекомендуем следующий поэтапный подход, который может быть адаптирован под методологии Agile (спринты) или Waterfall (стандартные этапы).

1. Спринт 1: Анализ и Планирование (Роль: Руководитель проекта, Главный инженер)
   • Оценка потребностей и совместимости: Подтверждение расчетной мощности (6 кВт) для целевого объема и скорости нагрева. Проверка совместимости трехфазного напряжения 380 В с имеющейся электросетью.
   • Анализ среды: Детальное изучение состава нагреваемой жидкости (наличие агрессивных компонентов, взвесей, склонность к образованию накипи) для подтверждения оптимальности нержавеющей стали (AISI 304/316).
   • Инфраструктурный аудит: Проверка посадочных мест для штуцера (40-45 мм с резьбой М22×1,5) и, главное, точное измерение межосевого расстояния 73 мм ±. Оценка состояния электропроводки и щитового оборудования на соответствие номиналу 6 кВт при 380 В.
   • Разработка схемы подключения: Выбор оптимальной схемы (звезда или треугольник) в зависимости от требований к нагрузке и минимизации пусковых токов. Создание однолинейной схемы электроснабжения с учетом всех защитных устройств (автоматические выключатели, УЗО).
   • Планирование закупок и логистики: Заказ ТЭНа с точными характеристиками, включая хромированные гайки и силиконовые прокладки. Уточнение сроков поставки и контроль качества при приемке.
   • Охрана труда и безопасность: Разработка инструкций по безопасному монтажу и эксплуатации, включая процедуры блокировки (LOTO — Lockout/Tagout) перед работами.
2. Спринт 2: Подготовка и Монтаж (Роль: Технический специалист, Электрик)
   • Подготовка оборудования: Демонтаж старого элемента (если есть), очистка посадочных мест от загрязнений, накипи, коррозии.
   • Монтаж ТЭНа:
     1. Аккуратная установка силиконовых прокладок на штуцер.
     2. Вкручивание штуцера в посадочное отверстие емкости до плотного прилегания прокладок.
     3. Затяжка хромированных гаек с использованием динамометрического ключа до рекомендованного производителем момента (обычно 20-30 Нм для М22×1.5, но следует уточнять). Недостаточная или чрезмерная затяжка может привести к протечкам или повреждению прокладок.
     4. Проверка положения U-образного элемента, чтобы обеспечить равномерное распределение тепла и отсутствие касаний к стенкам емкости или другим элементам.
   • Электрическое подключение:
     1. Использование кабелей соответствующего сечения для 6 кВт при 380 В.
     2. Подключение выводов ТЭНа типа «Мб» с использованием двух гаек и двух шайб: первая гайка для надежного механического крепления, вторая — для фиксации электрического кабеля с обязательной контргайкой.
     3. Тщательное заземление корпуса ТЭНа и емкости.
     4. Проверка сопротивления изоляции мегаомметром (не менее 1 МОм).
   • Проверка герметичности: После монтажа и перед электрическим подключением, если возможно, провести гидравлическое испытание емкости для проверки герметичности соединения ТЭНа.
3. Спринт 3: Пусконаладка и Тестирование (Роль: Инженер КИПиА, Электрик)
   • Подача напряжения: Медленное, контролируемое включение питания.
   • Контроль параметров: Мониторинг потребляемого тока по фазам, проверка равномерности распределения нагрузки. Измерение температуры нагреваемой среды.
   • Функциональное тестирование: Проверка работы ТЭНа в различных режимах, включая максимальную нагрузку.
   • Документирование: Заполнение актов пусконаладочных работ, фиксация начальных параметров работы.

Оптимизация эксплуатации и мониторинг производительности

Для обеспечения максимальной отдачи от инвестиций в ТЭН из нержавеющей стали, необходимо внедрить систему мониторинга и оптимизации.

• Энергоэффективность:
  • PID-регулирование (Proportional-Integral-Derivative): Внедрение систем автоматического регулирования температуры с использованием PID-контроллеров позволяет точно поддерживать заданную температуру, избегая перегрева и излишнего потребления энергии. Это приводит к экономии энергии до 15-20% по сравнению с простыми термостатами.
  • Теплоизоляция емкостей: Качественная теплоизоляция нагреваемых емкостей снижает теплопотери, что напрямую уменьшает время работы ТЭНа и, как следствие, энергопотребление.
  • Оптимизация графиков работы: Использование таймеров и программируемых логических контроллеров (ПЛК) для включения ТЭНа в периоды минимальных тарифов на электроэнергию или во время, когда потребность в нагреве максимальна.
• Мониторинг и предиктивное обслуживание:
  • Датчики температуры и давления: Установка точных датчиков для непрерывного контроля состояния среды и ТЭНа.
  • Мониторинг тока и напряжения: Системы мониторинга энергопотребления позволяют отслеживать фактическую нагрузку, выявлять аномалии (например, падение сопротивления, указывающее на повреждение изоляции или перегорание спирали) и прогнозировать выход из строя.
  • SCADA-системы (Supervisory Control and Data Acquisition): Интеграция ТЭНа в общую SCADA-систему предприятия позволяет централизованно управлять, мониторить и анализировать данные о работе нагревательного оборудования, оптимизируя производственные процессы и облегчая принятие управленческих решений.
  • Термографический контроль: Регулярные тепловизионные обследования электрических соединений и корпуса ТЭНа позволяют выявить зоны перегрева, которые могут указывать на ослабление контактов или внутренние повреждения, предотвращая аварии.
• Профилактическое обслуживание:
  • Периодическая проверка электрических соединений: Ежеквартальная или полугодовая проверка затяжки гаек на выводах ТЭНа и клеммах электропитания.
  • Осмотр на предмет накипи и загрязнений: Особенно актуально для систем с жесткой водой. Образование накипи на поверхности ТЭНа резко снижает его КПД и увеличивает энергопотребление. Регулярная очистка (механическая или химическая) продлевает срок службы и поддерживает эффективность.
  • Оценка состояния прокладок: Визуальный осмотр силиконовых прокладок на предмет растрескивания или деформации, их своевременная замена.
  • Проверка сопротивления изоляции: Регулярное измерение сопротивления изоляции мегаомметром (раз в 6-12 месяцев) позволяет своевременно выявить деградацию изоляции и предотвратить короткое замыкание.
• Расчет ROI и TCO:

  Выбор нержавеющей стали для ТЭНа-6кВ-380В влияет на следующие метрики:

  • Снижение затрат на обслуживание: Повышенная коррозионная стойкость и долговечность нержавеющей стали (по сравнению с медью или углеродистой сталью) могут увеличить интервалы между плановыми заменами до 2-3 раз, сокращая затраты на работу персонала и запасные части.
  • Снижение энергопотребления: U-образная форма и эффективный материал способствуют более быстрому достижению рабочей температуры и её поддержанию, что может обеспечить экономию до 5-10% электроэнергии в годовом исчислении.
  • Минимизация простоев: Надежность нержавеющей стали и прочные соединения «Мб» значительно уменьшают вероятность внеплановых отказов, которые для производственных линий могут стоить до тысяч долларов в час упущенной выгоды. Пример: если ТЭН из углеродистой стали выходит из строя раз в год, а ТЭН из нержавеющей стали раз в 3 года, то за 6 лет экономится 4 замены и связанные с ними простои.

  Формула ROI:

  ROI = ( (Ежегодная экономия на обслуживании + Ежегодная экономия энергии + Снижение потерь от простоев) * Срок службы ТЭНа - Разница в первоначальной стоимости ) / Разница в первоначальной стоимости * 100%

  Даже при 20-30% более высокой первоначальной стоимости нержавеющего ТЭНа по сравнению с медным, срок окупаемости может составлять 1-2 года, а последующие годы приносить чистую экономию.

Типовые сценарии применения и кейсы

Рассматриваемый ТЭН демонстрирует высокую эффективность в различных промышленных и коммерческих условиях.

• Кейс 1: Химическое производство (Предприятие с регулируемой средой)

  Контекст: Крупный завод по производству моющих средств использует емкости для нагрева агрессивных растворов щелочей и кислот. ТЭНы из углеродистой стали или меди быстро корродировали, требуя ежеквартальной замены и приводя к частым простоям производственной линии.

  Решение: Внедрение ТЭН-6кВ-380B из нержавеющей стали AISI 316. U-образная форма обеспечила равномерный нагрев больших объемов, а химическая стойкость AISI 316 значительно продлила срок службы.

  Результат: Интервалы замены ТЭНов увеличились с 3 месяцев до 2-х лет. Снижение простоев на 80%, экономия на закупке новых ТЭНов и затратах на монтаж составила более $50,000 в год. Стабильность температурного режима улучшила качество конечного продукта.

• Кейс 2: Гостиничный комплекс (Малый и средний бизнес)

  Контекст: Гостиница на 150 номеров столкнулась с проблемой быстрого выхода из строя ТЭНов в водонагревателях из-за жесткой воды и образования накипи. Существующие медные ТЭНы требовали ежегодной замены.

  Решение: Замена ТЭНов на нержавеющие (AISI 304) U-образные аналоги с межосевым расстоянием 73 мм. Большая длина (2000 мм) позволила более эффективно нагревать воду в баках объемом 500-1000 литров.

  Результат: Срок службы ТЭНов увеличился до 4-5 лет. Уменьшилось количество аварийных ситуаций, связанных с отсутствием горячей воды, что повысило удовлетворенность клиентов. Экономия на обслуживании и закупках составила порядка $5,000 в год.

• Кейс 3: Система подогрева масла в энергетической установке (Специализированное промышленное применение)

  Контекст: На теплоэлектростанции требовалось поддерживать постоянную вязкость смазочного масла в резервуарах для турбин. Из-за вибраций и высоких температур обычные электрические соединения часто ослабевали, приводя к перегревам и риску возгорания.

  Решение: Использование ТЭН-6кВ-380В из нержавеющей стали с выводами «Мб» (две гайки и две шайбы) и силиконовыми прокладками. Материал трубки обеспечил долговечность в масляной среде, а надежный вывод гарантировал стабильность электрического контакта даже при интенсивных вибрациях.

  Результат: Значительно повысилась надежность системы подогрева масла. Устранились риски, связанные с ослаблением контактов, и снизилась частота проверок. Это позволило обеспечить стабильную работу турбин и сократить незапланированные простои оборудования.

Чек-лист по диагностике и устранению неисправностей

Для оперативного реагирования и минимизации времени простоя в случае неисправности ТЭНа, рекомендуется использовать следующий чек-лист.

1. ТЭН не нагревается (полностью отсутствует нагрев):
   • Проверьте наличие напряжения на клеммах ТЭНа (мультиметром). Если нет, проверьте автоматический выключатель, предохранители, проводку до ТЭНа.
   • Измерьте электрическое сопротивление ТЭНа между выводами (омметром). Для 6 кВт при 380 В сопротивление должно быть около 24 Ом (R = U²/P). Значительное отклонение или обрыв (бесконечное сопротивление) указывает на перегорание спирали.
   • Измерьте сопротивление изоляции ТЭНа (мегаомметром) между корпусом и выводами. Низкое сопротивление (менее 0,5-1 МОм) указывает на пробой изоляции.
2. Медленный нагрев или недостаточная температура:
   • Проверьте номинальную мощность ТЭНа и убедитесь, что она соответствует потребностям системы.
   • Осмотрите ТЭН на предмет сильного образования накипи или других отложений на поверхности. Это значительно снижает эффективность теплопередачи.
   • Убедитесь, что напряжение соответствует номинальному 380 В. Падение напряжения приведет к снижению мощности (P ~ U²).
   • Проверьте настройки терморегулятора или PID-контроллера.
3. Протечки в месте крепления ТЭНа:
   • Проверьте затяжку штуцера и гаек.
   • Осмотрите силиконовые прокладки на предмет механических повреждений, растрескивания или деформации. При необходимости замените.
   • Убедитесь в правильности установки прокладок.
4. Срабатывание автоматического выключателя или УЗО:
   • Немедленно отключите ТЭН от сети.
   • Измерьте сопротивление изоляции ТЭНа между выводами и корпусом. Пробой изоляции (низкое сопротивление) является наиболее частой причиной срабатывания УЗО.
   • Проверьте отсутствие короткого замыкания между выводами ТЭНа или между выводами и заземлением.
   • Осмотрите проводку на предмет повреждений или коротких замыканий.
