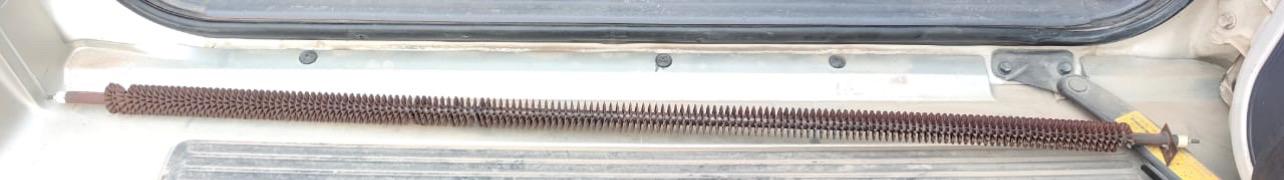

Тэн оребренный прямой. Мощность 3,0/6,0квт Напряжение 380 B-50 гц Ток 9,1 A

Высокоэффективные оребренные ТЭНы 3,0/6,0 кВт, 380 В: Технические Основы для Производственных Систем

Ключевые параметры и назначение оребренных ТЭНов (ТЭНР)

Оребренный трубчатый электронагреватель (ТЭНР) представляет собой специализированное устройство, разработанное для эффективного преобразования электрической энергии в тепловую с последующей передачей тепла в воздушную среду. Конструктивно ТЭНР отличается от стандартных гладких ТЭНов наличием спирально навитой металлической ленты – так называемого оребрения – которая существенно увеличивает площадь теплообмена. Это критически важный фактор для повышения общей эффективности нагревательных систем.

Основное назначение ТЭНР заключается в нагреве воздушных потоков в условиях, требующих высокой интенсивности теплопередачи. К числу типичных областей применения относятся промышленные и бытовые электрокалориферы, мощные тепловые пушки, конвекторы, специализированные сушильные камеры, а также различные вентиляционные установки. Повышенная теплоотдача, обусловленная наличием оребрения, позволяет минимизировать удельную ваттную нагрузку на поверхность нагревателя, снизить его рабочую температуру и при этом значительно увеличить тепловой поток при неизменных габаритах ТЭНа. Выбор материала оребрения – углеродистая или нержавеющая сталь – определяется условиями эксплуатации, что расширяет возможности применения ТЭНР в широком спектре сред, от нейтральных до агрессивных.

Спецификация оребренных ТЭНов по заданным параметрам

Важные аспекты:

• Типовые оребренные ТЭНы мощностью 3,0 и 6,0 кВт на 380 В широко представлены на рынке, однако их точные габаритные размеры могут варьироваться и не всегда доступны в стандартных каталогах[1][8].
• Специфические параметры, такие как длина, диаметр трубки и детали оребрения, разрабатываются и производятся исходя из требуемой мощности и конкретного технического задания заказчика[1][3].
• Оребрение, как правило, изготавливается из стальной ленты толщиной 0,4–1,0 мм и шириной около 10 мм. Эта лента должна быть плотно и надёжно подварена к внешней поверхности трубки для обеспечения максимальной площади контакта и, как следствие, оптимальной теплоотдачи[7].
• При подключении к трёхфазной электрической сети 380 В, каждый ТЭН обычно подключается между двумя фазами, обеспечивая равномерное распределение нагрузки.

Принцип работы и конструктивные особенности

Конструкция оребренного ТЭНа базируется на проверенном принципе трубчатых нагревателей. В основе лежит металлическая трубка-оболочка, внутри которой расположена нагревательная спираль (резистивный элемент), изготовленная из высокоомного сплава. Пространство между спиралью и оболочкой заполняется уплотнённым кварцевым песком, выполняющим функции диэлектрической изоляции и теплопроводящей среды. Концевые выводы спирали надёжно герметизированы для предотвращения проникновения влаги и защиты от механических повреждений, что обеспечивает безопасность и долговечность изделия[5].

Ключевой элемент, отличающий ТЭНР – это оребрение. Оно представляет собой плотно навитую на внешнюю поверхность трубки металлическую ленту, которая значительно увеличивает эффективную площадь теплопередачи. Это особенно важно в системах с принудительным обдувом, где увеличенная площадь контакта с воздухом позволяет интенсифицировать процесс теплообмена[3][6].

Физическая модель теплоотдачи

Эффективность теплоотдачи оребрённого ТЭНа при конвективном обдуве воздухом описывается базовым уравнением теплопередачи:

$$Q=k\cdot S\cdot (T_{\text{ТЭН}}-T_{\text{воздух}})$$

Где:

• \(Q\) — тепловая мощность, передаваемая в среду (Вт или кВт).
• \(k\) — коэффициент теплоотдачи (Вт/(м²·°C)), зависящий от свойств среды (воздуха), скорости обдува и геометрии оребрения.
• \(S\) — общая эффективная площадь поверхности теплообмена ТЭНа, включая оребрение (м²).
• \(T_{\text{ТЭН}}\) — температура поверхности ТЭНа (°C).
• \(T_{\text{воздух}}\) — температура обдувающего воздуха (°C).

Применение оребрения значительно увеличивает эффективную площадь \(S\), что позволяет достигать требуемой тепловой мощности \(Q\) при существенно меньшей температуре поверхности самого ТЭНа (\(T_{\text{ТЭН}}\)). Это не только повышает безопасность эксплуатации, но и продлевает срок службы нагревательного элемента за счёт снижения тепловых нагрузок на материалы[6][7].

Материалы и варианты исполнения для промышленных сред

Выбор материалов для оболочки и оребрения ТЭНа – это ключевой фактор, определяющий его ресурс и область применения.

• Оболочка и оребрение: Чаще всего используются углеродистая или нержавеющая сталь.
  • Углеродистая сталь является экономичным выбором для эксплуатации в сухих условиях и при отсутствии агрессивных химических компонентов в нагреваемой среде.
  • Нержавеющая сталь (например, AISI 304, AISI 321) применяется в условиях повышенной влажности, агрессивных сред (кислотные пары, химические газы), а также там, где требуется повышенная коррозионная стойкость и гигиенические требования (например, пищевая промышленность, фармацевтика). Стоимость таких ТЭНов, как правило, выше, но это оправдано продлённым сроком службы и надёжностью[3][7].
• Крепление: Разнообразие вариантов крепления позволяет интегрировать ТЭНы практически в любое оборудование. К ним относятся резьбовые шпильки, штуцеры, специализированные планки и фланцы. Выбор конкретного типа крепления должен осуществляться исходя из конструктивных особенностей оборудования, в которое будет установлен ТЭН[7].
• Конструктивные особенности: Несмотря на то, что для указанных мощностей 3,0/6,0 кВт наиболее распространены прямые оребренные ТЭНы, существуют варианты согнутой формы (U-образные, кольцевые) для более компактной установки или специфических требований к распределению тепла[7].

Области применения в индустриальных процессах

Оребренные ТЭНы нашли широкое применение в различных отраслях промышленности благодаря своей эффективности и надёжности:

• Промышленные тепловентиляторы и калориферы: Используются для быстрого и равномерного обогрева крупногабаритных помещений, таких как производственные цеха, складские комплексы, гаражи, а также в специализированных помещениях, например, термических цехах или покрасочных камерах, где требуется поддержание определённого температурного режима[3][5].
• Сушка материалов: Применяются в сушильных шкафах, камерах для сушки древесины, сыпучих материалов (зерно, песок), а также в процессах дегидратации продуктов.
• Вентиляционные системы: Встраиваются в системы приточной вентиляции для подогрева наружного воздуха до комфортной или заданной технологическим процессом температуры в зданиях и сооружениях, обеспечивая микроклимат.
• Технологические процессы: Эффективны для нагрева воздуха до высоких температур (до 200–300°C и выше) в системах полимеризации, вулканизации, дегидратации, в производстве строительных материалов, а также в пищевой промышленности для сушки ингредиентов.

Критерии первоначального выбора и общие рекомендации

Правильный выбор оребренного ТЭНа — залог долгой и эффективной работы оборудования. Необходимо учитывать ряд ключевых параметров.

Основные критерии выбора оребрённого ТЭНа

• Мощность и напряжение: Должны строго соответствовать проектным параметрам электрической сети и потребностям оборудования. Несоответствие может привести к перегрузкам сети или недостаточной производительности.
• Материал оболочки и оребрения:
  • Углеродистая сталь: оптимальна для сухих, неагрессивных условий эксплуатации.
  • Нержавеющая сталь: обязательна для влажных, химически агрессивных сред, а также для пищевой и фармацевтической промышленности, где предъявляются высокие требования к гигиене и коррозионной стойкости.
• Габаритные размеры: Длина нагревательной части, диаметр трубки и параметры оребрения должны точно соответствовать посадочным местам и конструктивным ограничениям оборудования.
• Качество изготовления: Ключевые показатели — плотность и равномерность навивки оребрения, качество сварных швов, надёжность герметизации выводов. Эти параметры напрямую влияют на теплоотдачу и срок службы ТЭНа.
• Наличие сертификатов: Для промышленного применения критически важно наличие сертификатов соответствия требованиям стандартов (ГОСТ, ТР ТС) и пожарной безопасности. Это подтверждает надёжность и безопасность изделия.

Сравнительная таблица: Оребрённые ТЭНы разной мощности

Типичные ошибки при выборе и эксплуатации

Избегание следующих распространённых ошибок значительно продлит срок службы и повысит эффективность ваших нагревательных систем:

• Недостаточный обдув: Самая частая причина преждевременного выхода ТЭНа из строя. Отсутствие или недостаточный принудительный обдув приводит к локальному перегреву поверхности ТЭНа, деградации нагревательной спирали и оболочки.
• Неправильное электрическое подключение: Включает в себя перекос фаз в трёхфазной сети, отсутствие надлежащей защитной автоматики (автоматические выключатели, тепловые реле, УЗО/диффавтоматы) или использование компонентов с недостаточным номиналом. Это может вызвать аварийные ситуации и повреждение оборудования.
• Неподходящий материал: Использование ТЭНов из углеродистой стали в условиях повышенной влажности или в агрессивных средах неизбежно приводит к быстрой коррозии, снижению эффективности и выходу из строя.
• Пренебрежение регулярным обслуживанием: Накопление пыли, грязи, волокон или других отложений на оребрении значительно снижает коэффициент теплоотдачи, увеличивает температуру поверхности ТЭНа и, как следствие, снижает его КПД и срок службы.

Рекомендации для оптимизации выбора

• Для промышленных применений с высокими требованиями: Всегда выбирайте ТЭНы с оболочкой и оребрением из нержавеющей стали. Убедитесь в наличии полных сертификатов соответствия и пожарной безопасности.
• Для бытовых и полупромышленных задач: Допускается использование ТЭНов из углеродистой стали, но при строгом условии эксплуатации в сухих, контролируемых помещениях.
• Консультация с производителем: При любых сомнениях или наличии специфических требований к оборудованию, всегда обращайтесь к производителю или авторизованному поставщику. Предоставьте максимально полную информацию о габаритах, схеме подключения и условиях эксплуатации.
• Регулярное техническое обслуживание (ТО): Включите в регламент плановые очистку оребрения от загрязнений, проверку состояния электрических контактов и регулярный контроль рабочих температур.

Сравнительный анализ решений для воздушного нагрева

При выборе оптимального решения для воздушного нагрева в промышленных условиях важно учитывать не только номинальную мощность, но и совокупную стоимость владения (TCO — Total Cost of Ownership), энергоэффективность, требования к обслуживанию и надёжность. Рассмотрим оребренные ТЭНы в сравнении с другими распространёнными типами нагревательных элементов.

Из сравнительного анализа очевидно, что оребренные ТЭНы, при несколько более высокой первоначальной стоимости по сравнению с гладкими ТЭНами или открытыми спиралями, демонстрируют значительно лучшую энергоэффективность, долговечность и, как следствие, более низкую совокупную стоимость владения. Это делает их предпочтительным выбором для промышленных систем, где критичны надёжность, стабильность работы и оптимизация эксплуатационных расходов. Важность правильного выбора материала и обеспечения адекватного обдува невозможно переоценить.

После детального изучения технических характеристик и фундаментальных принципов работы оребренных ТЭНов, а также их позиционирования относительно альтернативных решений, перед руководителями и техническими специалистами встаёт задача по их успешной интеграции и оптимизации в существующих или проектируемых промышленных системах. Переходя от теории к практике, важно рассмотреть не только нюансы проектирования, но и методики внедрения, стратегии управления жизненным циклом и подходы к измерению экономической отдачи.

Продвинутые стратегии внедрения и оптимизации систем с оребренными ТЭНами

Архитектура систем и интеграционные аспекты

Эффективное использование оребренных ТЭНов (ТЭНР) в промышленных масштабах требует системного подхода к проектированию и интеграции. Оптимизация архитектуры не только повышает производительность, но и обеспечивает экономическую целесообразность эксплуатации.

Проектирование систем для оптимального воздушного обдува

Скорость и равномерность обдува являются критически важными параметрами для ТЭНР. Неправильная конфигурация воздушных каналов или недостаточная мощность вентиляторов может привести к локальным перегревам, снижению КПД и преждевременному выходу из строя.

• Анализ аэродинамики: На этапе проектирования необходимо проводить CFD-моделирование (Computational Fluid Dynamics – Вычислительная гидродинамика) для оценки распределения воздушного потока по поверхности ТЭНов. Это позволяет выявить зоны с недостаточным обдувом и скорректировать геометрию каналов или расположение нагревателей.
• Выбор вентиляционного оборудования: Расчёт требуемого расхода воздуха (м³/ч) и соответствующего напора (Па) должен предшествовать выбору вентиляторов. Рекомендуется использовать вентиляторы с резервом по производительности, чтобы обеспечить стабильную скорость обдува (не менее 6 м/с) даже при частичном загрязнении фильтров или изменении параметров среды.
• Конфигурация ТЭН-блоков: Для достижения максимальной равномерности нагрева и эффективности обдува, ТЭНы часто объединяют в специальные нагревательные блоки или кассеты. Межосевое расстояние между нагревателями должно быть достаточным для беспрепятственного прохождения воздушного потока и предотвращения взаимного теплового влияния.

Интеграция с системами автоматизации и управления

Современные промышленные комплексы требуют глубокой интеграции нагревательных элементов с общей системой управления. Это обеспечивает не только точный контроль температуры, но и оптимизацию энергопотребления.

• Контуры регулирования температуры: Внедрение ПИД-регуляторов (Пропорционально-Интегрально-Дифференциальных регуляторов) совместно с высокоточными температурными датчиками (термопарами, платиновыми термометрами сопротивления Pt100/Pt1000) позволяет поддерживать заданную температуру с минимальными отклонениями. Многозонное регулирование может быть реализовано для больших установок.
• Взаимодействие с SCADA/АСУ ТП: Интеграция ТЭНР-блоков в системы SCADA (Supervisory Control and Data Acquisition – Диспетчерское управление и сбор данных) или АСУ ТП (Автоматизированные Системы Управления Технологическими Процессами) позволяет осуществлять централизованный мониторинг, удаленное управление, архивирование данных и оперативное реагирование на внештатные ситуации. Использование промышленных протоколов (Modbus RTU/TCP, Profibus, EtherNet/IP) обеспечивает бесшовную связь.
• Энергетический менеджмент: Применение интеллектуальных систем управления нагрузкой, таких как каскадное включение ТЭНов или фазоимпульсное управление, позволяет оптимизировать энергопотребление, избегать пиковых нагрузок и равномерно распределять потребляемую мощность по фазам трёхфазной сети.

Схемы подключения к трёхфазной сети 380 В

Для оребренных ТЭНов мощностью 3,0 кВт и 6,0 кВт на 380 В используются типовые схемы подключения, обеспечивающие равномерную нагрузку и стабильную работу.

• Схема «Звезда» (Y): Применяется, когда каждый ТЭН подключается между фазой и нейтралью. Для ТЭН на 380 В это означает, что при использовании трех ТЭН их концы соединяются в общую точку (нейтраль), а начала подключаются к разным фазам. Такая схема обеспечивает сбалансированную нагрузку.
• Схема «Треугольник» (Δ): Каждый ТЭН подключается между двумя фазами. Например, для трех ТЭН, один подключается между фазами А и В, второй – между В и С, третий – между С и А. Эта схема позволяет получить максимальную мощность от каждого ТЭНа при соответствующем напряжении и обеспечивает высокую равномерность нагрузки между фазами.

Выбор конкретной схемы определяется мощностью ТЭНов, общим количеством элементов в нагревательной установке и требованиями к равномерности распределения тока по фазам. Применение автоматических выключателей, магнитных пускателей (контакторов) и тепловых реле, подобранных по номинальному току каждого ТЭНа и общей нагрузке, является обязательным элементом безопасности и защиты.

Пошаговый план внедрения и обеспечения долгосрочной эффективности

Внедрение и последующая эксплуатация промышленных нагревательных систем с ТЭНР должны осуществляться согласно структурированному плану, охватывающему все стадии жизненного цикла оборудования.

Этап 1: Проектирование и детальный подбор

1. Определение точных потребностей: Расчет требуемой тепловой мощности на основе объема нагреваемого пространства, тепловых потерь, требуемой скорости нагрева и целевой температуры воздуха. Учет специфики технологического процесса.
2. Выбор ТЭН по параметрам: Определение оптимальной мощности, напряжения, габаритов (длины, диаметра трубки и оребрения), а также материала оболочки и оребрения (углеродистая или нержавеющая сталь) в соответствии с агрессивностью среды и влажностью.
3. Проектирование системы обдува: Расчет необходимого расхода воздуха и подбор вентиляционного оборудования. Определение оптимальной конфигурации для размещения ТЭН-блоков.
4. Расчёт экономической эффективности (TCO): Анализ совокупной стоимости владения, включающий первоначальные инвестиции, ожидаемые эксплуатационные расходы (энергопотребление, обслуживание), стоимость расходных материалов и потенциальную экономию от повышения эффективности и срока службы.
5. Выбор поставщика и заказ: Выбор производителя или поставщика с подтвержденной репутацией, наличием сертификатов и возможностью изготовления ТЭН по индивидуальным чертежам. Детальное согласование всех технических параметров и сроков поставки.

Этап 2: Монтаж и пусконаладочные работы

1. Подготовка места установки: Проверка несущих конструкций, обеспечение свободного доступа для монтажа и будущего обслуживания. Подготовка трасс для кабелей.
2. Монтаж ТЭНов и блоков: Установка нагревательных элементов в соответствии с проектной документацией, обеспечение надёжного крепления (шпильки, фланцы, штуцеры) и герметичности всех соединений.
3. Электрическое подключение: Выполнение электромонтажных работ квалифицированным персоналом. Подключение ТЭН к трёхфазной сети 380 В через автоматические выключатели, магнитные пускатели и УЗО/диффавтоматы. Обязательное обеспечение надёжного заземления всех металлических частей.
4. Проверка системы обдува: Запуск вентиляционного оборудования и инструментальная проверка скорости воздушного потока по всей поверхности нагревательных элементов. Корректировка при необходимости.
5. Первый запуск и калибровка: Поэтапное включение ТЭН-блоков, мониторинг рабочих параметров (ток, напряжение, температура поверхности ТЭН, температура выходящего воздуха). Калибровка датчиков и систем управления температурой.

Этап 3: Эксплуатация и мониторинг

1. Регулярный контроль параметров: Постоянный мониторинг температуры воздуха, потребляемого тока, напряжения, а также состояния электрических контактов. Современные системы SCADA могут автоматизировать этот процесс.
2. Плановое техническое обслуживание (ПТО): Проведение регулярной очистки оребрения от пыли и загрязнений, что является критически важным для поддержания высокой теплоотдачи и предотвращения перегрева. График ПТО определяется интенсивностью использования и условиями среды.
3. Инспекция на предмет износа: Периодическая визуальная проверка целостности оболочки ТЭН, состояния оребрения, герметичности выводов и качества креплений.
4. Анализ энергопотребления: Мониторинг фактического энергопотребления и сравнение с расчётными значениями. Выявление аномалий может указывать на проблемы в системе.

Этап 4: Оптимизация и масштабирование

1. Энергоаудит: Проведение регулярных аудитов для выявления потенциала энергосбережения. Это может включать оптимизацию расписания работы, перенастройку систем управления, улучшение теплоизоляции.
2. Модернизация: Замена устаревших ТЭН на более эффективные модели, установка дополнительных датчиков, внедрение более совершенных систем управления.
3. Прогнозное обслуживание: Использование данных мониторинга (температуры, тока, вибрации) для прогнозирования потенциальных отказов и проведения обслуживания до возникновения аварийных ситуаций, минимизируя простои.

Экономическая эффективность и расчет ROI

Инвестиции в высококачественные оребренные ТЭНы и грамотно спроектированную систему обдува напрямую влияют на экономические показатели предприятия. Оценка окупаемости инвестиций (ROI — Return on Investment) должна учитывать не только прямые затраты, но и косвенные выгоды.

Факторы, влияющие на экономическую эффективность:

• Энергоэффективность: Оребрение значительно повышает теплоотдачу, что позволяет достигать требуемой температуры при меньшей температуре поверхности ТЭНа. Это снижает потери энергии и уменьшает общие эксплуатационные затраты. Дополнительная экономия достигается за счет точного контроля температуры, предотвращающего избыточный нагрев.
• Снижение эксплуатационных расходов:
  • Сокращение затрат на электроэнергию: Высокий КПД ТЭНР и точное регулирование обеспечивают оптимальное потребление энергии.
  • Увеличенный срок службы: Сниженная температура поверхности ТЭН, правильный обдув и использование коррозионностойких материалов (например, нержавеющей стали) значительно продлевают ресурс нагревателей, сокращая частоту их замены и связанные с этим расходы.
  • Минимизация простоев: Надёжность ТЭНР и возможность прогнозного обслуживания уменьшают вероятность внеплановых остановок производства из-за отказа нагревательных элементов.
  • Снижение затрат на обслуживание: Хотя очистка оребрения требуется, общая сложность обслуживания ТЭНР часто ниже, чем у систем с открытыми спиралями.
• Повышение производительности: Стабильный и равномерный нагрев позволяет оптимизировать технологические процессы, сократить время сушки или полимеризации, тем самым увеличивая общую пропускную способность производства.

Пример расчёта ROI для модернизации системы воздушного нагрева:

Предположим, компания заменяет устаревшие гладкие ТЭНы на оребренные в сушильной камере.

Исходные данные:

• Мощность устаревших ТЭН: 20 кВт (работали 16 часов/сутки, 250 дней/год).
• Стоимость электроэнергии: 0,15 USD/кВт·ч.
• Срок службы старых ТЭН: 1 год. Стоимость замены: 500 USD (включая работу).
• Стоимость новых оребренных ТЭН (аналогичной тепловой мощности): 2000 USD.
• Ожидаемое снижение энергопотребления за счёт оребрения и оптимизации: 15%.
• Ожидаемый срок службы новых ТЭН: 3 года.

Расчет годовой экономии:

1. Энергопотребление старых ТЭН: 20 кВт * 16 ч/день * 250 дней/год = 80 000 кВт·ч/год.
2. Годовые затраты на электроэнергию (старые): 80 000 кВт·ч * 0,15 USD/кВт·ч = 12 000 USD.
3. Экономия электроэнергии (15%): 12 000 USD * 0,15 = 1 800 USD/год.
4. Экономия на замене ТЭН: За 3 года старые ТЭН заменили бы 3 раза (3 * 500 USD = 1500 USD). Новые ТЭН прослужат 3 года, без дополнительных затрат. Экономия: 1500 USD за 3 года, или 500 USD/год.
5. Общая годовая экономия: 1 800 USD (энергия) + 500 USD (замена) = 2 300 USD/год.

Расчет ROI:

• Дополнительные инвестиции: 2000 USD (новые ТЭН) — 500 USD (одна замена старых ТЭН, которую бы сделали) = 1500 USD.
• Срок окупаемости (Payback Period): 1500 USD / 2300 USD/год ≈ 0,65 года (около 8 месяцев).
• ROI (за 3 года): (Общая экономия за 3 года — Дополнительные инвестиции) / Дополнительные инвестиции * 100% = ((2300 USD * 3) — 1500 USD) / 1500 USD * 100% = (6900 — 1500) / 1500 * 100% = 360%.

Данный упрощенный пример демонстрирует значительную экономическую выгоду от инвестиций в высококачественные оребренные ТЭНы, что делает их привлекательным решением для промышленных предприятий.

Кейс-стади: Опыт применения оребренных ТЭНов в различных промышленных сценариях

Сценарий 1: Модернизация сушильной камеры для зерна (Enterprise сегмент)

Крупный агрохолдинг столкнулся с проблемой низкой производительности и высоким энергопотреблением в сушильных камерах для зерна, оборудованных устаревшими гладкими ТЭНами. Частые выходы из строя нагревателей приводили к незапланированным простоям в пик сезона.

Решение: Было принято решение о полной замене нагревательных элементов на высокомощные оребренные ТЭНы 6,0 кВт из нержавеющей стали с усиленной системой принудительного обдува и интеграцией в централизованную систему АСУ ТП.

Результаты:

• Увеличение производительности: За счёт более равномерного и интенсивного нагрева время сушки одной партии зерна сократилось на 18%.
• Снижение энергопотребления: Интеграция с АСУ ТП и оптимизированный контроль температуры привели к сокращению расходов на электроэнергию на 12-15%.
• Сокращение простоев: Увеличенный срок службы новых ТЭН и применение нержавеющей стали в условиях повышенной влажности обеспечили бесперебойную работу, снизив количество аварийных остановок на 85%.
• Долгосрочная надёжность: TCO системы значительно снизился за счет увеличения интервалов между заменами оборудования и минимизации эксплуатационных рисков.

Сценарий 2: Обогрев производственного цеха малой площади (SMB сегмент)

Небольшой цех по производству металлоконструкций испытывал трудности с поддержанием комфортной температуры в зимний период. Существующие конвекторы были неэффективны, а газовое отопление было слишком дорогостоящим и сложным в установке.

Решение: Установлены блоки оребренных ТЭН 3,0 кВт в составе мощных электрических тепловентиляторов. Выбраны ТЭН из углеродистой стали, так как условия среды были сухими.

Результаты:

• Быстрый и равномерный нагрев: Цех достигал комфортной температуры (20-22°C) за 30-40 минут, обеспечивая оптимальные условия для работы персонала.
• Оптимизация затрат: По сравнению с первоначальной оценкой газового отопления, инвестиции в электрические тепловентиляторы на ТЭНР оказались на 40% ниже.
• Простота установки и обслуживания: Монтаж занял один рабочий день, а регулярное обслуживание ограничивалось периодической очисткой.
• Экологичность: Отсутствие выбросов продуктов горения улучшило качество воздуха в цехе.

Сценарий 3: Система приточной вентиляции для фармацевтического производства (Регулируемый сегмент)

Фармацевтическая компания нуждалась в высокоточной системе подогрева приточного воздуха для «чистых комнат». Основные требования включали стерильность, отсутствие коррозии и возможность точной регулировки температуры для поддержания микроклимата, соответствующего GMP-стандартам (Good Manufacturing Practice – Надлежащая производственная практика).

Решение: Проектировщики выбрали оребренные ТЭНы 6,0 кВт из высококачественной нержавеющей стали AISI 321 с идеально гладкой поверхностью оребрения (для минимизации адгезии частиц) и интегрировали их в многоступенчатую систему вентиляции с каскадным управлением мощностью и высокоточными датчиками температуры. Все ТЭНы были сертифицированы по санитарным нормам.

Результаты:

• Строгое соответствие стандартам: Система обеспечивала точное поддержание температуры с отклонением не более ±0,5°C, что критично для технологических процессов и условий хранения.
• Коррозионная стойкость: Выбор материала гарантировал отсутствие коррозии и выделения нежелательных частиц, что соответствует строгим требованиям к чистоте среды.
• Надёжность и безопасность: Высокая надёжность ТЭН и продуманная система защиты исключили риски загрязнения или аварийных ситуаций, влияющих на качество продукции.
• Легкость валидации: Полный комплект документации и сертификатов упростил процесс валидации оборудования в соответствии с фармацевтическими регламентами.

Чек-лист по выбору и обслуживанию для максимальной производительности

Для обеспечения максимальной эффективности и долговечности систем воздушного нагрева с оребренными ТЭНами, руководителям проектов и техническим специалистам рекомендуется использовать следующий чек-лист:

Чек-лист перед закупкой и проектированием

• [ ] Проведен полный расчет тепловых потребностей и определена общая требуемая мощность.
• [ ] Определены точные габаритные размеры ТЭН (длина, диаметр трубки, параметры оребрения) с учетом места установки.
• [ ] Выбран соответствующий материал оболочки и оребрения (углеродистая/нержавеющая сталь) исходя из условий среды (влажность, агрессивность).
• [ ] Проверено наличие всех необходимых сертификатов (соответствия, пожарной безопасности) для выбранной продукции.
• [ ] Согласованы параметры напряжения (380 В) и требуемого тока с возможностями электросети предприятия.
• [ ] Выбран тип крепления, соответствующий конструкции оборудования.
• [ ] Проведён сравнительный анализ предложений от нескольких поставщиков с оценкой TCO, а не только первоначальной стоимости.
• [ ] Получены детальные консультации от производителя по всем специфическим вопросам применения и подключения.

Чек-лист по монтажу и подключению

• [ ] Монтаж ТЭН выполнен строго по инструкции производителя и проектной документации.
• [ ] Обеспечена необходимая скорость принудительного обдува воздуха (не менее 6 м/с) по всей поверхности нагревательных элементов.
• [ ] Электрическое подключение осуществлено квалифицированным персоналом с соблюдением всех норм ПУЭ (Правила устройства электроустановок) и техники безопасности.
• [ ] Установлены автоматические выключатели, магнитные пускатели и УЗО/диффавтоматы, соответствующие номинальному току ТЭН.
• [ ] Выполнено надёжное заземление всех металлических частей системы.
• [ ] Проведены пробные запуски и калибровка систем контроля температуры.
• [ ] Обучен персонал, ответственный за эксплуатацию, базовым правилам безопасности и мониторингу.

Чек-лист по эксплуатации и техническому обслуживанию

• [ ] Разработан и внедрен график планового технического обслуживания, включающий очистку оребрения от пыли и загрязнений.
• [ ] Регулярно контролируются рабочие параметры (температура воздуха, ток, напряжение) с помощью систем мониторинга или вручную.
• [ ] Периодически проводится визуальный осмотр ТЭН на предмет повреждений, коррозии, перегрева выводов.
• [ ] Контролируется состояние электрических контактов и качество их соединений.
• [ ] Проводится анализ энергопотребления для выявления неоптимальных режимов работы.
• [ ] Осуществляется регулярная проверка работы вентиляционной системы и целостности воздушных каналов.
• [ ] При первых признаках некорректной работы (снижение эффективности, посторонние шумы, запах) немедленно отключается питание и проводится диагностика.
