Тэн 15 квт G2  с терморегулятором на бойлер Cordivari 3000lt

Выбор и интеграция ТЭН 15 кВт G2 с терморегулятором в бойлеры Cordivari объемом 3000 литров

При модернизации или проектировании систем горячего водоснабжения (ГВС) и теплоаккумуляции для объектов коммерческого и промышленного назначения, где используются крупнообъемные бойлеры, крайне важно обеспечить эффективный, надежный и экономически обоснованный подогрев теплоносителя. Данный материал посвящен детальному анализу выбора и применения блочного трубчатого электронагревателя (ТЭН) мощностью 15 кВт с фланцевым креплением G2″ и встроенной трубкой для терморегулятора, предназначенного для работы с бойлерами типа Cordivari объемом 3000 литров.

Технические характеристики блока ТЭН 15 кВт G2

Блочные ТЭНы с резьбовым фланцем G2″ представляют собой специализированные электронагревательные элементы, разработанные для работы в емкостях большого объема. Для обеспечения высокой тепловой мощности при сохранении компактных размеров, такие ТЭНы часто выполняются в виде блоков из нескольких нагревательных трубок.

• Тип и конструкция: Рассматриваемый блок ТЭН G2 является погружным электронагревателем, состоящим из трех нагревательных трубок, каждая из которых обеспечивает мощность 5000 Вт. Суммарная мощность блока, таким образом, составляет 15 кВт. Крепление осуществляется посредством фланца с трубной резьбой G2″ (номинальный диаметр около 59 мм), что является промышленным стандартом для герметичного монтажа в соответствующие отверстия бойлера. Габаритная или установочная длина элемента обычно составляет 450-460 мм. Материал трубок и фланца — высококачественная нержавеющая сталь (например, AISI 304 или AISI 316 для более агрессивных сред), обеспечивающая высокую коррозионную стойкость в водной среде и долговечность эксплуатации. Удельная поверхностная мощность нагревательных трубок (Вт/см²) подбирается таким образом, чтобы минимизировать образование накипи и предотвратить локальный перегрев теплоносителя, что продлевает срок службы ТЭНа.
• Электропитание: Для обеспечения стабильной работы и равномерного распределения нагрузки в электрической сети, ТЭН 15 кВт G2 предназначен для трехфазного подключения к сети 380 В. Такое подключение является стандартом для большинства мощных промышленных и некоторых бытовых потребителей, позволяя более эффективно использовать доступную электроэнергию и снижать токовые нагрузки на каждую фазу по сравнению с однофазным подключением аналогичной мощности. Хотя существуют менее мощные аналоги на 220 В, для 15 кВт трехфазная схема является предпочтительной и более безопасной.
• Габариты и монтаж: Установочная длина ТЭНа (от монтажной плоскости фланца до конца трубок) около 450-460 мм обеспечивает оптимальное размещение нагревательных элементов внутри 3000-литрового бойлера, позволяя эффективно прогревать большой объем воды. Фланец, часто изготавливаемый из латуни или нержавеющей стали, обеспечивает не только прочное, но и герметичное соединение с корпусом бойлера благодаря конической или цилиндрической резьбе G2″ и уплотнительному элементу. Важным конструктивным элементом является наличие встроенной гильзы или трубки для установки термостата (терморегулятора). Это позволяет точно измерять температуру воды непосредственно в зоне нагрева и эффективно управлять процессом, предотвращая перегрев и оптимизируя энергопотребление.
• Назначение и области применения: Блок ТЭН 15 кВт G2 предназначен для быстрого и эффективного нагрева воды или других жидких теплоносителей в различных системах. Основные области применения включают:
  • Буферные и накопительные бойлеры большой емкости (например, в системах ГВС гостиниц, производственных цехов, жилых комплексов).
  • Электрические котлы для систем отопления, где ТЭН выступает как основной или дополнительный источник тепла.
  • Теплоаккумуляторы, работающие в связке с возобновляемыми источниками энергии (солнечные коллекторы, тепловые насосы) для обеспечения стабильной температуры и резервного нагрева.
  • Промышленные технологические процессы, требующие поддержания определенной температуры жидкостей.

  Высокая мощность и трехтрубная конструкция гарантируют быстрое достижение заданной температуры даже в больших объемах теплоносителя.

Особенности и преимущества блока ТЭН с терморегулятором

Интеграция терморегулятора в систему нагрева бойлера значительно повышает эффективность, безопасность и экономичность эксплуатации.

• Автоматический контроль температуры: Терморегулятор (или термостат) является неотъемлемой частью системы, обеспечивающей автоматическое поддержание заданной температуры воды. Установленный в специальной гильзе блока ТЭН, он позволяет с высокой точностью регистрировать текущую температуру и автоматически размыкать (отключать нагрев) или замыкать (включать нагрев) электрическую цепь. Это исключает перегрев воды, предотвращает избыточное потребление электроэнергии и защищает оборудование от преждевременного износа, связанного с работой в критических режимах. Существуют механические и электронные терморегуляторы; электронные обеспечивают более высокую точность и дополнительные функции, такие как программирование режимов.
• Высококачественные материалы: Использование нержавеющей стали для корпуса и нагревательных трубок является критически важным для долговечности. Нержавеющая сталь обладает исключительной стойкостью к коррозии, особенно в условиях постоянного контакта с нагретой водой, которая может содержать растворенные соли, хлориды и другие агрессивные примеси. Для регионов с жесткой водой или специфическими требованиями к химическому составу теплоносителя могут применяться специальные марки нержавеющей стали (например, AISI 316L) или ТЭНы с покрытием (титан, инколой), которые обеспечивают повышенную химическую стойкость и снижают скорость образования накипи.
• Конструкция блока из трех трубок: Модульная конструкция блока, состоящего из трех независимых нагревательных элементов, имеет несколько ключевых преимуществ:
  1. Равномерное распределение тепла: Три трубки обеспечивают более равномерный и быстрый прогрев большого объема воды по сравнению с одним мощным ТЭНом, снижая температурные градиенты внутри бака.
  2. Распределение нагрузки: Электрическая нагрузка распределяется между тремя элементами, что может улучшить стабильность работы электросети и снизить риск перегрузки одного компонента.
  3. Ремонтопригодность и отказоустойчивость: В случае выхода из строя одной из трубок, оставшиеся две могут продолжать работу, обеспечивая частичный нагрев. Это критически важно для систем, где требуется непрерывное ГВС. Замена неисправного элемента (при соответствующей конструкции блока) значительно упрощается и обходится дешевле, чем замена всего ТЭНа.
  4. Повышенная безопасность: При равномерном нагреве снижается вероятность возникновения зон перегрева, которые могут способствовать образованию накипи и повреждению элементов.

Бойлер Cordivari 3000 литров: особенности и совместимость

Буферные бойлеры Cordivari Puffer объемом 3000 литров — это высококачественные теплоаккумуляторы, разработанные для использования в сложных инженерных системах. Их конструкция и характеристики обеспечивают идеальную совместимость с мощными электрическими ТЭНами.

• Объем и назначение: Буферные бойлеры Cordivari Puffer объемом 3000 литров предназначены для аккумулирования (накопления) и хранения больших объемов горячей воды. Они играют ключевую роль в системах, где требуется сглаживать пиковые нагрузки, оптимизировать работу первичных источников тепла и обеспечивать стабильное ГВС. Типичные применения включают:
  • Солнечные тепловые системы: накопление энергии, полученной от солнечных коллекторов.
  • Тепловые насосы: повышение эффективности работы теплового насоса за счет уменьшения количества циклов включения/выключения.
  • Котлы на твердом, жидком или газообразном топливе: аккумулирование избыточной тепловой энергии для последующего использования, повышение КПД котла.
  • Промышленные и коммунальные системы теплоснабжения: обеспечение стабильного ГВС для крупных потребителей.
• Материал и конструкция бойлера: Баки бойлеров Cordivari изготавливаются из высококачественной углеродистой стали, устойчивой к давлению, и часто имеют внутреннее эмалированное или антикоррозийное покрытие (например, стеклокерамика) для защиты от коррозии и обеспечения гигиеничности воды. Внешняя часть бойлера имеет эффективную теплоизоляцию (обычно из жесткого или мягкого пенополиуретана), которая минимизирует тепловые потери и позволяет долго сохранять воду горячей. Максимальное рабочее давление для таких бойлеров обычно составляет от 3 до 12 бар, а рабочая температура воды — до 99-110°C. Эти параметры идеально сочетаются с характеристиками ТЭН 15 кВт, позволяя безопасно и эффективно нагревать воду до требуемых температур.
• Установка ТЭН в бойлер Cordivari: Бойлеры Cordivari большой емкости имеют несколько стандартных резьбовых отверстий для подключения различных элементов, таких как линии подачи/обратки, датчики температуры, и, конечно, нагревательные элементы. Резьбовой фланец G2″ ТЭНа 15 кВт идеально совпадает с типовыми монтажными отверстиями, предусмотренными производителем, что обеспечивает простую и надежную установку без необходимости доработок. Наличие трубки под термостат в блоке ТЭНа упрощает интеграцию системы автоматического контроля температуры, делая процесс нагрева полностью автономным и энергоэффективным.

Ключевые понятия и терминология

• ТЭН (Трубчатый электронагреватель): Электронагревательный прибор в виде металлической трубки, внутри которой находится спираль из высокоомного материала (например, нихрома), окруженная диэлектрическим наполнителем (например, периклазом), обеспечивающим изоляцию спирали от оболочки и хорошую теплопроводность.
• Блок ТЭН: Конструкция, объединяющая несколько отдельных ТЭНов в единый модуль, часто с общим фланцевым креплением, для увеличения суммарной мощности и удобства монтажа.
• G2″ резьба: Стандарт трубной резьбы (соответствует дюймовому обозначению 2 дюйма), широко используемый для соединения трубопроводной арматуры и оборудования. Обеспечивает герметичное и прочное соединение.
• Терморегулятор (термостат): Устройство для автоматического поддержания заданной температуры путем включения/выключения нагревательного элемента. Может быть механическим (биметаллическим) или электронным (с датчиком).
• Буферный бойлер (теплоаккумулятор): Емкость для накопления тепловой энергии в виде горячей воды, которая затем используется для ГВС или систем отопления. Позволяет оптимизировать работу источников тепла.
• Трехфазное подключение (380 В): Электрическая схема, использующая три переменные фазы тока, сдвинутые относительно друг друга на 120 градусов. Обеспечивает более высокую мощность и равномерную нагрузку на сеть по сравнению с однофазным подключением.
• Удельная поверхностная мощность (Вт/см²): Количество тепловой энергии, выделяемой с единицы площади поверхности нагревательного элемента. Низкая удельная мощность способствует уменьшению накипи и продлевает срок службы ТЭНа, особенно в воде с высокой жесткостью.
• Коррозионная стойкость: Способность материала противостоять разрушению под воздействием химических реакций с окружающей средой (например, окислению в воде). Нержавеющая сталь обладает высокой коррозионной стойкостью.

Сравнительная таблица: Альтернативные подходы к нагреву крупнообъемных бойлеров

Выбор оптимального метода нагрева для 3000-литрового бойлера влияет на капитальные и операционные затраты, а также на общую надежность и экологичность системы. Рассмотрим несколько подходов в сравнении с электрическим ТЭНом 15 кВт.

Электрический блок ТЭН, как видим, предлагает оптимальный баланс между капитальными затратами и простотой внедрения, особенно в качестве дополнительного или резервного источника тепла. Однако для принятия окончательного решения и обеспечения максимальной отдачи от инвестиций требуется глубокое понимание не только технических характеристик, но и нюансов установки, интеграции в существующие системы и стратегий долгосрочной эксплуатации. Именно эти аспекты мы подробно рассмотрим во второй части нашего анализа, сосредоточившись на практических рекомендациях и примерах внедрения.

Продвинутая практика и внедрение ТЭН 15 кВт G2 для бойлеров Cordivari 3000 л

Переходя от выбора к практической реализации, необходимо учесть ряд факторов, определяющих эффективность и надежность системы электронагрева. Это включает детализированный расчет, подготовку инфраструктуры, этапы монтажа, интеграцию с системами автоматизации и оценку совокупной стоимости владения (TCO).

Расчет тепловой нагрузки и подбор мощности

Эффективность работы системы ГВС напрямую зависит от корректного расчета требуемой мощности нагрева. 15 кВт — это значительная мощность, но ее достаточность для 3000-литрового бойлера определяется несколькими параметрами:

• Объем воды (V): 3000 литров.
• Начальная температура воды (T_н): Например, 10°C (температура водопроводной воды).
• Желаемая конечная температура воды (T_к): Например, 60°C.
• Требуемое время нагрева (Δt): Этот параметр критичен для B2B объектов. Зависит от пикового потребления и графика работы. Например, 3-5 часов для полного нагрева.
• Тепловые потери бойлера: Хотя бойлеры Cordivari хорошо изолированы, неизбежны потери тепла в окружающую среду. Ориентировочно, для 3000-литрового бойлера это может составлять 0.5-1.5 кВт в час в зависимости от качества изоляции и разницы температур.

Формула для расчета необходимой мощности (P) для нагрева воды без учета потерь:

P = (V × c × ΔT) / (Δt × 3600), где:

• P – мощность в кВт.
• V – объем воды в литрах.
• c – удельная теплоемкость воды (4.186 кДж/(кг·°C) или примерно 1.163 Вт·ч/(кг·°C)).
• ΔT – разница температур (T_к — T_н) в °C.
• Δt – время нагрева в часах.

Например, для нагрева 3000 л от 10°C до 60°C (ΔT = 50°C) за 4 часа:

P = (3000 л × 1.163 Вт·ч/(л·°C) × 50°C) / (4 ч) = 43612.5 Вт·ч / 4 ч = 10903 Вт ≈ 10.9 кВт.

Добавляем запас мощности на тепловые потери (например, 20-30%) и учитываем, что 15 кВт ТЭН вполне адекватен для обеспечения быстрого нагрева или поддержания температуры при наличии внешних тепловых нагрузок. Если требуется более быстрое время нагрева или более высокий коэффициент резервирования, возможно, потребуется установка двух ТЭНов по 15 кВт или одного более мощного, если это предусмотрено конструкцией бойлера.

Электрическая инфраструктура и безопасность

Подключение ТЭНа мощностью 15 кВт к трехфазной сети 380 В требует тщательного планирования и соблюдения норм электробезопасности.

1. Выделенная линия: Необходима отдельная трехфазная линия с соответствующим сечением кабеля (например, медный кабель ВВГнг-LS 5х4 мм² или 5х6 мм² в зависимости от длины линии и способа прокладки) от главного распределительного щита.
2. Автоматический выключатель: Установка трехполюсного автоматического выключателя на 32 А или 40 А (в зависимости от коэффициента использования и возможных пусковых токов) с соответствующей характеристикой срабатывания (например, тип C или D) для защиты от перегрузок и коротких замыканий.
3. Устройство защитного отключения (УЗО) / Дифференциальный автомат: Для обеспечения безопасности персонала и предотвращения поражения электрическим током при утечке тока на корпус, обязательно использование УЗО или дифференциального автомата с током отсечки 300 мА (для противопожарной защиты) или 30 мА (для защиты человека) при соответствующей конфигурации сети.
4. Заземление: Надежное заземление корпуса бойлера и ТЭНа в соответствии с ПУЭ (Правилами устройства электроустановок).

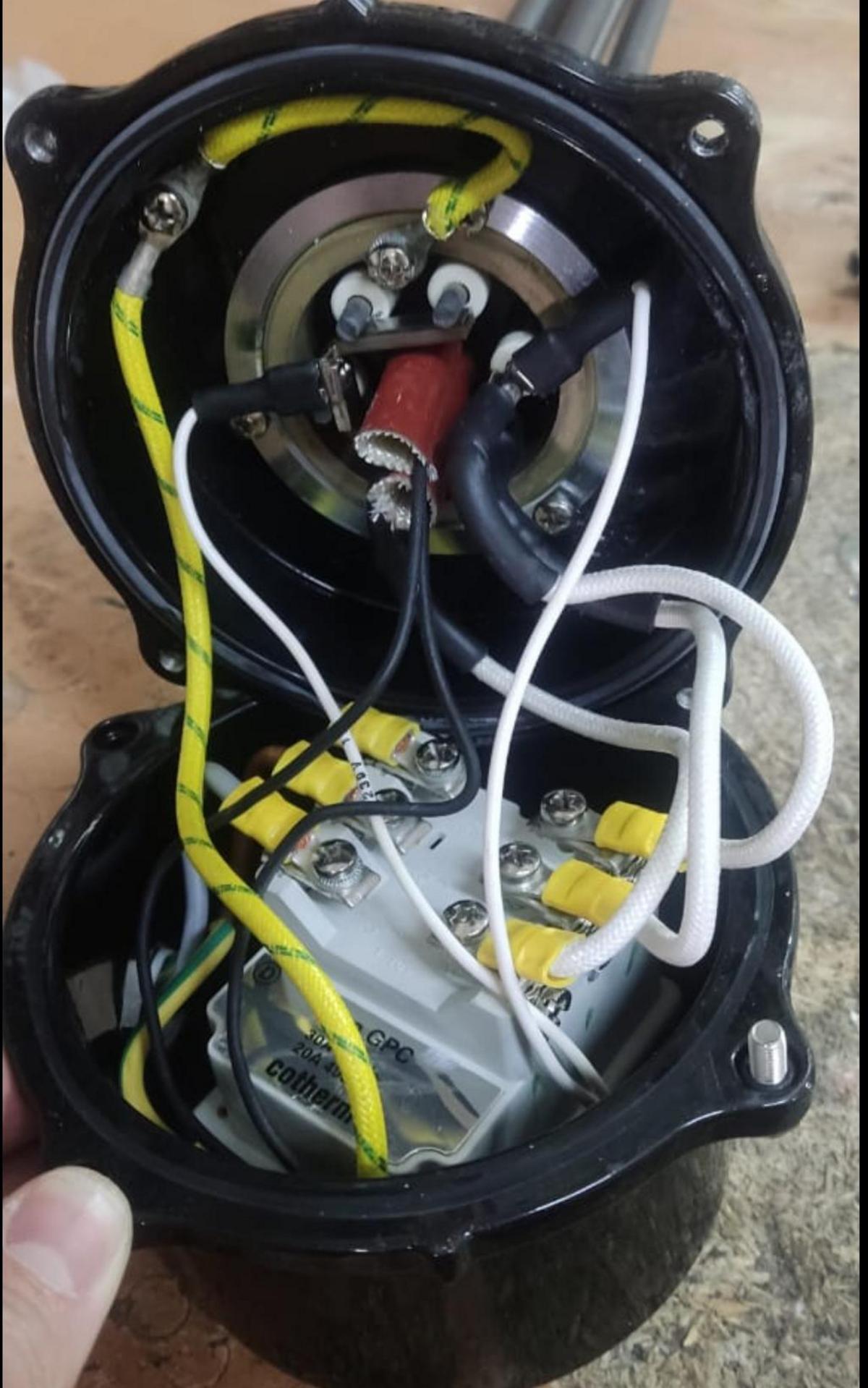

5. Подключение: Клеммная коробка ТЭНа должна быть герметичной и обеспечивать надежное подключение фаз (L1, L2, L3), нейтрали (N) и заземления (PE).

Системы управления и автоматизация

Интеграция ТЭНа с терморегулятором в более широкую систему управления зданием или производственным процессом позволяет оптимизировать его работу и снизить энергопотребление.

• Продвинутые терморегуляторы: Вместо простых механических термостатов можно использовать цифровые программируемые терморегуляторы с ПИД-регулированием (пропорционально-интегрально-дифференциальное), которые обеспечивают более точное поддержание температуры и позволяют задавать суточные или недельные графики нагрева.
• Интеграция с BMS/SCADA: Подключение терморегулятора или внешних датчиков температуры к системе управления зданием (BMS — Building Management System) или системе диспетчерского управления и сбора данных (SCADA — Supervisory Control And Data Acquisition) позволяет осуществлять удаленный мониторинг, централизованное управление и анализ энергопотребления. Это дает возможность оптимизировать работу ТЭНа в зависимости от фактической потребности в ГВС, тарифов на электроэнергию (дневные/ночные) и интеграции с другими источниками тепла.
• Каскадное управление: Если в системе установлено несколько ТЭНов, каскадное управление позволяет включать их поочередно или ступенчато, оптимизируя нагрузку на сеть и обеспечивая плавное достижение заданной температуры.

Оценка экономической эффективности и TCO

Для B2B-заказчиков критически важен расчет срока окупаемости инвестиций и совокупной стоимости владения.

• CAPEX (Capital Expenditure): Включает стоимость самого ТЭНа, терморегулятора, кабеля, автоматики, монтажных работ. Для ТЭН 15 кВт G2 это относительно низкие начальные затраты по сравнению с другими системами нагрева.
• OPEX (Operational Expenditure): Основная статья – стоимость электроэнергии. Рассчитывается исходя из мощности ТЭНа, времени его работы в сутки/месяц/год и тарифа.


  Пример: Если ТЭН работает в среднем 8 часов в сутки (с учетом терморегуляции) при тарифе 8 руб/кВт·ч, то ежемесячные затраты составят: 15 кВт × 8 ч/день × 30 дней/мес × 8 руб/кВт·ч = 28 800 руб/мес.

• Эксплуатационные затраты на обслуживание: Периодическая проверка электрических соединений (раз в 6-12 месяцев), очистка от накипи (раз в 1-2 года в зависимости от качества воды). Эти затраты обычно невелики.
• Срок окупаемости (ROI — Return on Investment): Рассчитывается как отношение CAPEX к годовой экономии или доходу, который приносит система. В случае с ТЭНом, ROI часто связан с экономией на альтернативных (возможно, более дорогих) источниках тепла или обеспечением стабильного процесса, который ранее был затруднен. Например, если ТЭН обеспечивает горячую воду для технологического процесса, который ранее простаивал, то ROI может быть очень быстрым.
• TCO (Total Cost of Ownership): Включает CAPEX, OPEX за весь срок службы (например, 10-15 лет), а также затраты на обслуживание, ремонт и утилизацию. Низкая стоимость обслуживания и относительно низкие CAPEX делают электрические ТЭНы привлекательными с точки зрения TCO для многих сценариев.

Пошаговая реализация проекта внедрения ТЭН 15 кВт G2

Успешное внедрение требует структурированного подхода, аналогичного управлению проектами.

1. Этап 1: Проектирование и планирование (Спринт 1-2 недели)
   • Роли: Инженер-проектировщик, менеджер проекта, заказчик (ЛПР — лицо, принимающее решение).
   • Задачи: Детальная оценка потребностей (объемы ГВС, графики потребления), расчет теплового баланса, выбор конкретной модели ТЭНа и терморегулятора, разработка электрической схемы подключения, согласование проекта, составление сметы и бюджета.
   • Артефакты: Техническое задание (ТЗ), проектная документация, спецификация оборудования, календарный план, бюджет.
   • Контроль качества: Соответствие расчетов требуемой производительности и нормативам.
2. Этап 2: Подготовка и закупка (Спринт 2-4 недели)
   • Роли: Отдел закупок, менеджер логистики, технический специалист.
   • Задачи: Заказ и поставка ТЭНа, терморегулятора, кабеля, автоматических выключателей, УЗО, крепежных элементов, необходимых инструментов. Подготовка места установки (проверка монтажного отверстия бойлера, прокладка кабельных трасс).
   • Артефакты: Договоры поставки, акты приема-передачи оборудования, протоколы входного контроля.
   • Контроль качества: Проверка комплектации, качества и соответствия спецификациям.
3. Этап 3: Монтаж и подключение (Спринт 1-2 дня)
   • Роли: Монтажная бригада (электрики, сантехники), инженер по надзору.
   • Задачи: Слив воды из бойлера (при необходимости), механический монтаж ТЭНа с использованием уплотнительных элементов (пакля, ФУМ-лента, герметик) и затяжка фланца до необходимого крутящего момента, подключение электрических кабелей к клеммам ТЭНа и к распределительному щиту, установка терморегулятора в гильзу.
   • Артефакты: Протокол монтажных работ, схемы подключения, фотоотчет.
   • Контроль качества: Проверка герметичности (опрессовка), правильности электрического подключения, соответствие ПУЭ и нормам безопасности.
4. Этап 4: Пусконаладка и тестирование (Спринт 1-2 дня)
   • Роли: Инженер по пусконаладке, оператор системы.
   • Задачи: Заполнение бойлера водой, первый пробный пуск, проверка работы терморегулятора (установка заданных параметров, проверка циклов включения/выключения), измерение потребляемой мощности, функциональные тесты, проверка срабатывания защитных устройств (УЗО, автоматы), инструктаж персонала.
   • Артефакты: Акт пусконаладочных работ, протоколы испытаний, инструкция по эксплуатации.
   • Контроль качества: Соответствие фактических параметров (температура, время нагрева, потребление) расчетным и заявленным характеристикам.
5. Этап 5: Эксплуатация и обслуживание (Постоянный процесс)
   • Роли: Персонал по эксплуатации, сервисная служба.
   • Задачи: Ежедневный мониторинг параметров, плановое техническое обслуживание (ТО), периодическая очистка ТЭНа от накипи (химическая или механическая), проверка состояния электрических контактов и изоляции, калибровка терморегулятора, устранение неисправностей.
   • Артефакты: Журнал ТО, регламент обслуживания.
   • Контроль качества: Поддержание оптимальной эффективности, предупреждение аварийных ситуаций, продление срока службы оборудования.

Кейсы и паттерны применения

Рассмотрим, как ТЭН 15 кВт G2 с терморегулятором может быть интегрирован в различные B2B-сценарии.

• Кейс 1: Гостиничный комплекс (SMB-сегмент)

  Проблема: Гостиница на 50 номеров сталкивается с недостаточной производительностью существующей системы ГВС в пиковые часы (утро, вечер), что приводит к жалобам постояльцев и потере репутации. Имеется буферный бойлер Cordivari 3000 л, ранее работавший только от газового котла.

  Решение: Установка блока ТЭН 15 кВт G2 с электронным терморегулятором в бойлер. ТЭН настраивается на работу в ночное время по льготному тарифу для предварительного нагрева воды и поддержания ее температуры, а также как дополнительный/резервный источник в пиковые часы при падении температуры ниже заданного уровня. Терморегулятор интегрирован с простым контроллером, позволяющим задавать суточный график.

  Результат: Значительное снижение жалоб на отсутствие горячей воды. Оптимизация использования газового котла, снижение его износа. Снижение OPEX за счет использования ночного тарифа. Обеспечена отказоустойчивость системы ГВС в случае временного отключения газа или неисправности котла.

• Кейс 2: Промышленное предприятие (Enterprise-сегмент)

  Проблема: Химическое производство требует больших объемов воды с точно заданной температурой (например, 70°C) для промывки оборудования. Существующая система на базе парового теплообменника не обеспечивает необходимой гибкости и точности регулировки, а также имеет высокую инерционность.

  Решение: Установка двух блоков ТЭН по 15 кВт G2 с программируемыми ПИД-терморегуляторами в буферный бойлер Cordivari 3000 л. Система подключена к общей SCADA-системе предприятия. ТЭНы работают в каскадном режиме для поддержания точной температуры с минимальными отклонениями.

  Результат: Повышение качества промывки и сокращение времени технологического цикла за счет стабильной температуры воды. Уменьшение брака продукции, связанного с температурными отклонениями. Централизованный контроль и мониторинг потребления энергии, возможность удаленного управления и интеграции в общие производственные процессы.

• Кейс 3: Медицинское учреждение (Регулируемый сегмент)

  Проблема: В больнице необходимо обеспечить бесперебойную подачу горячей воды с санитарной температурой (например, 80°C для профилактики легионеллеза) для душевых, санитарных узлов и прачечной, при этом требуется высокая надежность и возможность резервирования.

  Решение: В бойлер Cordivari 3000 л устанавливается ТЭН 15 кВт G2 с терморегулятором. Помимо основного источника тепла (например, котельной), ТЭН служит как 100% резервный и бустерный нагреватель. Используется термостат с функцией «антилегионелла» (регулярный краткосрочный прогрев до 70-80°C). Вся система мониторится и управляется через BMS, с дублированием датчиков температуры и аварийной сигнализацией.

  Результат: Соответствие строгим санитарным нормам и стандартам. Повышенная надежность системы ГВС, критически важная для медицинских учреждений. Автоматизация процессов поддержания гигиенической температуры, снижение ручного труда и рисков для пациентов.
