Блок электронагревателей взрывозащищенный БЭВ-2-5 Z-380: Комплексный анализ для промышленных предприятий

В условиях современной индустрии, где безопасность и эффективность производственных процессов являются критическими факторами, выбор специализированного оборудования для работы во взрывоопасных зонах приобретает первостепенное значение. Блок электронагревателей взрывозащищенный БЭВ-2-5 Z-380 представляет собой высоконадежное решение для контролируемого и безопасного нагрева различных технологических сред в самых требовательных отраслях. Этот документ предназначен для руководителей производственных и технических отделов, специалистов по закупкам и инженеров, чьи задачи включают оптимизацию операционных процессов, минимизацию рисков и обеспечение соответствия строгим промышленным стандартам. Мы рассмотрим ключевые аспекты, определяющие ценность и применение данного оборудования, от его технических характеристик до стратегических преимуществ для бизнеса.

Ключевые понятия и терминология

Для эффективного понимания возможностей и требований к эксплуатации блока БЭВ-2-5 Z-380, необходимо оперировать точной терминологией:

• Трубчатый электронагреватель (ТЭН): Основной элемент нагрева, представляющий собой металлическую трубку, внутри которой расположена нагревательная спираль, изолированная от оболочки диэлектриком.
• Взрывозащищенная оболочка (Exd): Метод взрывозащиты, при котором электрооборудование помещается в оболочку, способную выдержать давление взрыва внутренней взрывоопасной смеси и предотвратить распространение пламени во внешнюю среду.
• IP-класс (Ingress Protection): Степень защиты оболочки электрооборудования от проникновения твердых частиц и воды. Например, IP54 означает защиту от пыли и брызг воды.
• Температурный класс (Т-класс): Характеристика взрывозащищенного оборудования, указывающая на максимальную температуру поверхности, до которой может нагреваться оборудование. T4 соответствует максимальной температуре 135°C.
• ПУЭ (Правила устройства электроустановок): Свод нормативно-технических документов, регламентирующих проектирование, монтаж и эксплуатацию электроустановок в России.
• ПТЭЭП (Правила технической эксплуатации электроустановок потребителей): Документ, устанавливающий требования к организации и осуществлению эксплуатации электроустановок.
• Совокупная стоимость владения (TCO — Total Cost of Ownership): Общая сумма прямых и косвенных затрат, связанных с приобретением, эксплуатацией, обслуживанием и выводом из эксплуатации оборудования на протяжении всего его жизненного цикла.
• Окупаемость инвестиций (ROI — Return on Investment): Финансовый показатель, используемый для оценки эффективности инвестиций, показывающий величину отдачи на единицу вложенных средств.

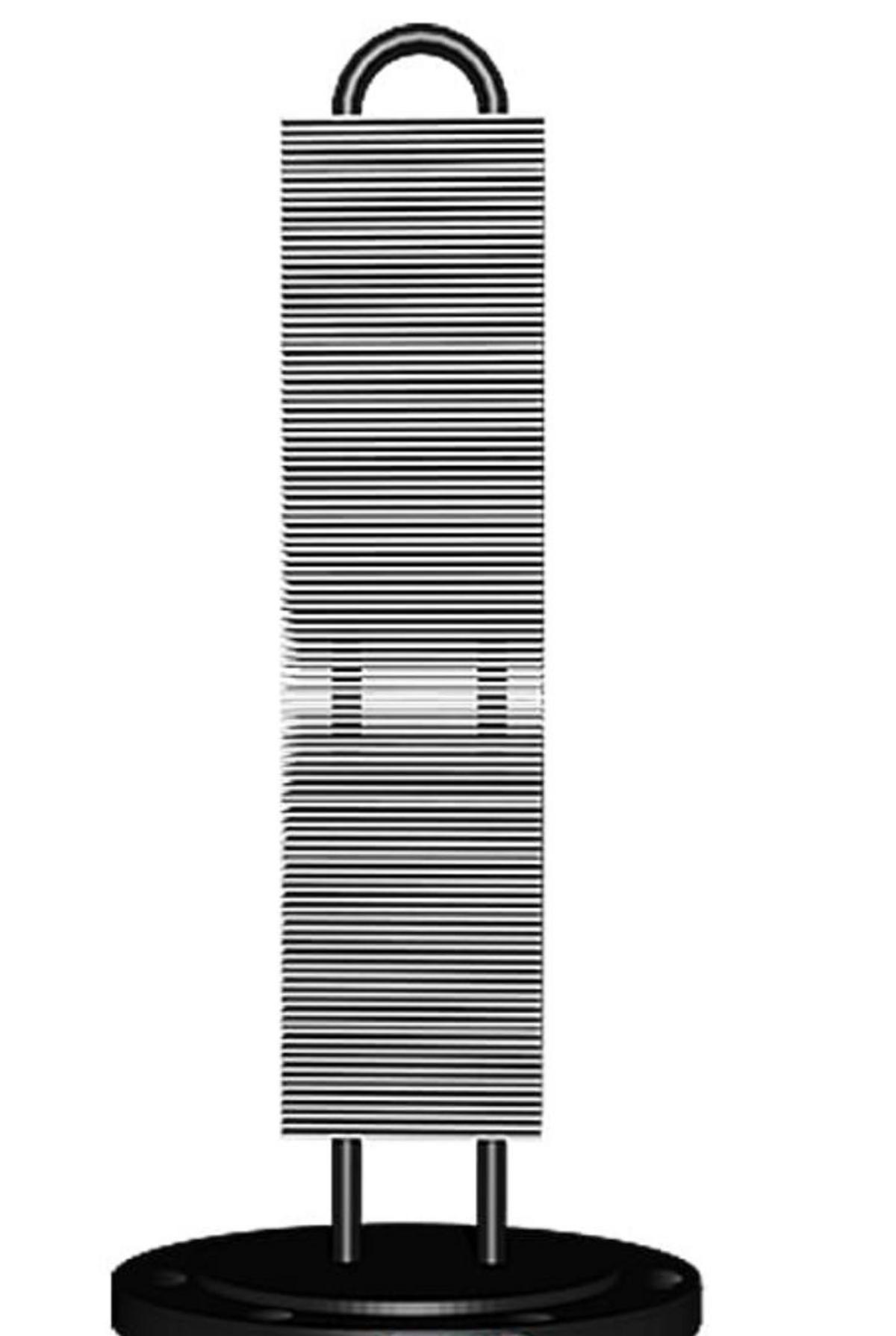

Технические характеристики и особенности конструкции БЭВ-2-5 Z-380

Блок БЭВ-2-5 Z-380 спроектирован для обеспечения надежного и безопасного нагрева в условиях, где присутствие горючих газов, паров или пыли требует строгого контроля за источниками возгорания. Его конструкция сочетает высокую производительность с беспрецедентными стандартами безопасности.

Ключевые параметры:

Ключевые конструктивные особенности, повышающие ценность для бизнеса:

• Взрывонепроницаемая оболочка (Exd): Ядро безопасности блока. Она гарантирует, что любое воспламенение внутри корпуса (например, при выходе из строя ТЭНа) будет локализовано и не распространится во внешнюю взрывоопасную среду. Это минимизирует риски аварий и простоя производства, что напрямую влияет на финансовые потери.
• Модульная конструкция: Состоит из нескольких ТЭНов. Это преимущество обеспечивает не только равномерность нагрева, но и ремонтопригодность. В случае выхода из строя одного элемента, возможна его оперативная замена без демонтажа всего блока, что сокращает время простоя и эксплуатационные расходы.
• Интеграция с системами контроля: Возможность установки встроенного терморегулятора и датчиков температуры позволяет интегрировать блок в автоматизированные системы управления технологическими процессами (АСУ ТП). Это повышает точность поддержания температуры, оптимизирует энергопотребление и улучшает общий контроль над процессом.
• Защита от перегрузок и короткого замыкания: Встроенные автоматические выключатели и предохранители предотвращают повреждение оборудования и электросети, обеспечивая стабильную и безопасную работу.
• Герметичность соединений: Все кабельные вводы и соединения выполнены с высоким классом герметичности, исключая проникновение влаги и взрывоопасных смесей внутрь блока, что является критичным для долговременной и безопасной эксплуатации.

Маркировка взрывозащиты 1ExdIIBT4X: Детальный анализ и риски

Понимание маркировки взрывозащиты — это фундаментальный аспект при выборе оборудования для опасных производственных объектов. Маркировка 1ExdIIBT4X является стандартом и несет в себе исчерпывающую информацию о допустимых условиях эксплуатации:

• 1Ex: Указывает на уровень взрывозащиты. «1» означает, что оборудование предназначено для применения в местах, где существует вероятность возникновения взрывоопасной смеси лишь в аварийных ситуациях (зона 1 по классификации ПУЭ). «Ex» подтверждает соответствие оборудования стандартам взрывозащиты.
• d: Обозначает тип взрывозащиты — «взрывонепроницаемая оболочка». Это один из самых надежных методов, предотвращающий передачу взрыва изнутри оболочки наружу.
• IIB: Группа взрывоопасной среды. Эта группа включает газы и пары, такие как этилен, пропан, бутан и др. (но не ацетилен и водород, которые относятся к группе IIC). Соответствие этой группе расширяет спектр применимости блока в химической и нефтегазовой промышленности.
• T4: Температурный класс. Гарантирует, что максимальная температура поверхности блока не превысит 135°C. Это критично, поскольку предотвращает воспламенение взрывоопасных смесей, температура самовоспламенения которых выше 135°C. Выбор неправильного температурного класса — прямой путь к аварии.
• X: Обозначает наличие особых условий эксплуатации, которые должны быть указаны в документации производителя. Это может быть требование по защите от коррозии, механических повреждений, специфические требования к монтажу или температурному режиму окружающей среды. Игнорирование этих условий аннулирует сертификацию взрывозащиты.

Риски неправильной интерпретации маркировки:

• Повышенный риск аварий: Использование оборудования с несоответствующей маркировкой в конкретной взрывоопасной зоне может привести к взрывам и пожарам.
• Юридические последствия: Нарушение требований промышленной безопасности влечет за собой штрафы, остановку производства и уголовную ответственность.
• Потеря репутации: Инциденты на производстве негативно сказываются на имидже компании и доверии партнеров.

Преимущества и экономическая ценность БЭВ-2-5 Z-380 для предприятий

Внедрение блока БЭВ-2-5 Z-380 — это не просто покупка нагревательного оборудования, а стратегическая инвестиция в безопасность, операционную эффективность и устойчивость производственных процессов.

Ключевые преимущества, конвертируемые в экономическую выгоду:

1. Безопасность и минимизация рисков:
   • Предотвращение инцидентов: Соответствие строгим стандартам взрывозащиты (1ExdIIBT4X) исключает риски взрывов и пожаров в опасных зонах. Это напрямую снижает вероятность чрезвычайных ситуаций, потерь производства и травматизма персонала.
   • Снижение страховых премий: Демонстрация высокого уровня безопасности оборудования может способствовать снижению стоимости страхования промышленных рисков.
   • Соответствие регуляторным требованиям: Использование сертифицированного оборудования гарантирует соблюдение требований законодательства РФ (Ростехнадзор, ПУЭ, ПТЭЭП), что исключает штрафы и приостановку деятельности.
2. Операционная эффективность и снижение TCO:
   • Высокая надежность и долговечность: Использование качественных материалов и защитных систем (IP54, защита от перегрузок) продлевает срок службы оборудования, снижая частоту замены и расходы на ремонт.
   • Энергоэффективность: Опциональный терморегулятор позволяет точно поддерживать заданную температуру, избегая перерасхода энергии на перегрев. Оптимизация потребления электроэнергии в промышленных масштабах приводит к значительной экономии.
   • Удобство обслуживания: Модульная конструкция упрощает ремонт и замену ТЭНов, минимизируя время простоя оборудования и производственных линий. Стандартизация компонентов также способствует упрощению складских запасов.
   • Универсальность подключения: Возможность работы как от трехфазной (380 В), так и от однофазной (220 В) сети обеспечивает гибкость при интеграции в различные энергетические системы предприятия без необходимости дорогостоящей модернизации инфраструктуры.
3. Окупаемость инвестиций (ROI):
   • Инвестиции в БЭВ-2-5 Z-380 окупаются за счет сокращения издержек, связанных с авариями, штрафами, простоями производства, а также благодаря оптимизации энергопотребления и увеличению срока службы оборудования.
   • Пример: Предотвращение одной крупной аварии или штрафа за несоблюдение норм безопасности может сэкономить компании сотни тысяч или даже миллионы рублей, значительно превышая первоначальные инвестиции в безопасное оборудование.

Критерии выбора и сравнение решений для нагрева взрывоопасных сред

Выбор оптимального решения для нагрева в потенциально взрывоопасных средах требует глубокого анализа технологических задач и существующих рисков. БЭВ-2-5 Z-380 является одним из вариантов, но его преимущества наиболее ярко проявляются при сравнении с альтернативными методами.

Основные критерии выбора:

1. Требуемая мощность и температура нагрева: Определите необходимый диапазон мощности и максимальную температуру для вашего технологического процесса.
2. Характеристики нагреваемой среды: Тип жидкости или газа (вязкость, теплоемкость, химическая агрессивность) влияет на выбор материала ТЭНов и корпуса.
3. Степень взрывоопасности зоны: Класс зоны (0, 1, 2) определяет требуемый уровень взрывозащиты оборудования (например, 1Exd для зоны 1).
4. Тип и стабильность электросети: Возможность подключения к 220 В или 380 В, а также устойчивость оборудования к колебаниям напряжения.
5. Бюджет и совокупная стоимость владения (TCO): Оцените не только начальную стоимость, но и расходы на монтаж, эксплуатацию, обслуживание, электроэнергию и потенциальные риски.
6. Наличие сертификатов и гарантии: Удостоверьтесь в наличии всех необходимых российских и международных сертификатов (ГОСТ Р, ТР ТС).

Сравнительная таблица решений для нагрева взрывоопасных сред:

После глубокого погружения в фундаментальные аспекты блока электронагревателей БЭВ-2-5 Z-380, включая его технические параметры, взрывозащиту и сравнительную ценность, логично перейти к вопросам его практического внедрения и оптимизации эксплуатации. Понимание «что» и «почему» подводит нас к ключевому вопросу «как» — как эффективно интегрировать это оборудование в существующие процессы, обеспечить его безотказную работу и максимизировать экономический эффект на протяжении всего жизненного цикла.

Продвинутая практика и внедрение: Архитектура, процессы и интеграции БЭВ-2-5 Z-380

Эффективное внедрение блока БЭВ-2-5 Z-380 на промышленном объекте — это комплексный проект, который выходит за рамки простой установки оборудования. Он охватывает детальное планирование, интеграцию с существующей инфраструктурой, разработку процедур эксплуатации и технического обслуживания, а также постоянный мониторинг. Для C-уровня и технических руководителей это означает не только обеспечение бесперебойной работы, но и создание архитектуры, минимизирующей риски и оптимизирующей затраты.

Пошаговая реализация проекта внедрения БЭВ-2-5 Z-380

Проект внедрения взрывозащищенного электронагревателя должен осуществляться в несколько этапов, каждый из которых имеет свои цели, ответственных и контрольные точки.

1. Этап 1: Проектирование и предпроектный аудит (1-2 недели)

   • Цель: Определение точных требований, выбор оптимальной конфигурации и подготовка проектной документации.
   • Роли: Главный инженер, технолог, специалист по промышленной безопасности, инженер-электрик.
   • Артефакты:
     • Техническое задание (ТЗ) на проектирование.
     • Расчеты теплового баланса и необходимой мощности.
     • Схема размещения оборудования, зоны взрывоопасности.
     • Предварительный выбор материалов (например, нержавеющая сталь для агрессивных сред).
   • Контроль качества: Согласование ТЗ с производственными требованиями и нормами безопасности (ПУЭ, ПТЭЭП, ГОСТ Р).

2. Этап 2: Закупка и логистика (2-6 недель, зависит от поставщика)

   • Цель: Приобретение блока и всех необходимых комплектующих.
   • Роли: Отдел закупок, логист.
   • Артефакты:
     • Договор поставки с указанием комплектации, сроков и условий гарантии.
     • Сертификаты соответствия (ГОСТ Р, ТР ТС) на БЭВ-2-5 Z-380 и все его компоненты.
     • График поставки.
   • Контроль качества: Проверка комплектации и наличия всех разрешительных документов при приемке оборудования.

3. Этап 3: Монтаж и подключение (1-3 дня)

   • Цель: Физическая установка блока, его подключение к электросети и системе нагреваемой среды.
   • Роли: Квалифицированный электромонтажный персонал, инженер КИПиА (контрольно-измерительные приборы и автоматика), специалист по промышленной безопасности.
   • Артефакты:
     • Схема подключения (электрическая и технологическая).
     • Акт выполненных работ по монтажу.
     • Протоколы замеров сопротивления изоляции, проверки заземления.
   • Контроль качества:
     • Соответствие монтажа проектной документации и ПУЭ.
     • Проверка качества всех соединений, герметичности.
     • Обязательное заземление корпуса блока.

4. Этап 4: Пусконаладка и тестирование (1-2 дня)

   • Цель: Проверка работоспособности блока, настройка терморегулятора и систем защиты.
   • Роли: Инженер КИПиА, технологи, представитель поставщика (желательно).
   • Артефакты:
     • Протоколы пусконаладочных работ.
     • Настройки терморегулятора и параметров защиты.
     • Документация по калибровке датчиков.
   • Контроль качества:
     • Тестирование в различных режимах нагрузки.
     • Проверка срабатывания систем защиты от перегрева и перегрузок.
     • Достижение заданных температурных режимов.

5. Этап 5: Обучение персонала и ввод в эксплуатацию (1 день)

   • Цель: Подготовка оперативного и обслуживающего персонала к безопасной и эффективной работе с оборудованием.
   • Роли: Руководители подразделений, инженер по охране труда, операторы, обслуживающий персонал.
   • Артефакты:
     • Инструкции по эксплуатации и технике безопасности.
     • Журналы инструктажей и проверки знаний.
   • Контроль качества: Проверка знаний персонала по эксплуатации и действиям в аварийных ситуациях.

Кейсы применения и сценарии оптимизации

Разнообразие промышленных задач позволяет адаптировать БЭВ-2-5 Z-380 к уникальным требованиям, обеспечивая гибкость и высокую эффективность.

1. Кейс 1: Нагрев нефти в резервуарном парке нефтеперерабатывающего завода (НПЗ)

   Сценарий: Поддержание рабочей температуры нефти в зимний период для обеспечения необходимой вязкости при перекачке и предотвращения образования парафиновых отложений.

   • Проблема: Традиционные методы (например, паровые змеевики) дороги в эксплуатации, требуют развитой инфраструктуры и создают риски утечек теплоносителя. Прямой электрический нагрев без взрывозащиты недопустим.
   • Решение с БЭВ-2-5 Z-380: Установка нескольких блоков в специальных люках/патрубках резервуаров. Каждый блок оснащен терморегулятором, интегрированным в АСУ ТП НПЗ.
   • Оптимизация:
     • Экономия энергии: Точное поддержание температуры исключает перегрев, снижая энергопотребление на 15-20% по сравнению с нерегулируемыми системами.
     • Снижение затрат на обслуживание: Отсутствие трубопроводов с теплоносителем уменьшает объем ремонтных работ и исключает потери тепла. Модульная конструкция позволяет обслуживать ТЭНы без полного опорожнения резервуара.
     • Повышение безопасности: Полная взрывозащита «d» устраняет риск воспламенения паров нефти от электрического оборудования.

2. Кейс 2: Поддержание температуры агрессивных реагентов в химическом производстве

   Сценарий: Нагрев и поддержание стабильной температуры серной кислоты в реакторе для ускорения химической реакции. Кислота агрессивна, зона — взрывоопасная (в случае утечек или образования паров).

   • Проблема: Агрессивная среда требует специальных материалов, а взрывоопасность — высокого уровня защиты. Коррозия быстро разрушает обычные нагреватели.
   • Решение с БЭВ-2-5 Z-380: Заказ блока со специализированными ТЭНами из титана или нержавеющей стали высокого класса (например, AISI 316L) и корпусом с усиленной антикоррозийной защитой. Использование фланцевого крепления для легкого демонтажа при регламентных работах.
   • Оптимизация:
     • Увеличение срока службы: Выбор материалов, устойчивых к агрессивным средам, продлевает срок службы оборудования в 3-5 раз, сокращая частоту дорогостоящих замен.
     • Точность процесса: Автоматический контроль температуры обеспечивает стабильность химических реакций, улучшая качество продукта и выход.
     • Снижение эксплуатационных рисков: Взрывозащита и химическая стойкость минимизируют риски утечек и аварий, связанных с коррозией и перегревом.

Чек-лист: Аудит безопасности и эффективности эксплуатации БЭВ-2-5 Z-380

Регулярный аудит является ключевым элементом для обеспечения долгосрочной безопасности, эффективности и соответствия нормативным требованиям при эксплуатации взрывозащищенных электронагревателей.

1. Проверка документации:
   • Соответствие текущей эксплуатационной документации (инструкции, схемы) фактической конфигурации блока.
   • Наличие актуальных сертификатов соответствия и протоколов испытаний.
2. Визуальный осмотр:
   • Отсутствие видимых повреждений корпуса, кабельных вводов, креплений.
   • Целостность антикоррозийного покрытия.
   • Наличие и читаемость маркировки взрывозащиты и предупреждающих надписей.
3. Контроль электрических параметров:
   • Замер сопротивления изоляции (не реже одного раза в год или после каждого обслуживания).
   • Проверка эффективности заземления.
   • Контроль тока и напряжения на входе блока.
4. Функциональная проверка систем безопасности:
   • Тестирование работы терморегулятора и датчиков температуры.
   • Проверка срабатывания автоматических выключателей и предохранителей при имитации перегрузки/короткого замыкания.
5. Контроль герметичности:
   • Осмотр уплотнений кабельных вводов и соединений.
   • Отсутствие следов проникновения влаги или нагреваемой среды.
6. Анализ журнала эксплуатации:
   • Регулярность проведения технического обслуживания (ТО).
   • Регистрация всех неисправностей, ремонтов и проведенных работ.
   • Фиксация изменений в рабочих режимах и параметрах.
7. Обучение и квалификация персонала:
   • Наличие действующих допусков и удостоверений у обслуживающего персонала.
   • Регулярность проведения повторных инструктажей и проверки знаний по охране труда и эксплуатации взрывозащищенного оборудования.
