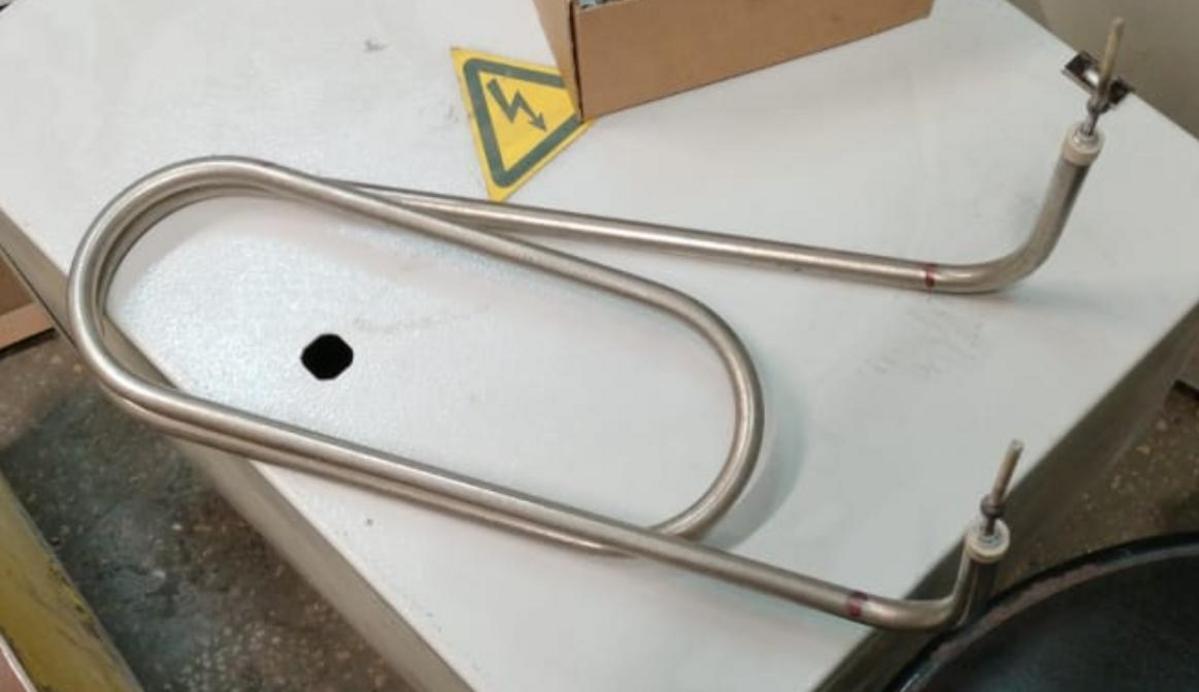

ТЭН 100 А13/1,6 220

ТЭН 100 А13/1,6 220 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Расшифровка маркировки и обозначения

Каждый символ в обозначении ТЭН 100 А13/1,6 220 несет важную техническую информацию:

• 100 — это длина трубки в развернутом состоянии, измеряемая в сантиметрах. Таким образом, развернутая длина нагревательной части составляет 1000 мм. Это значение указывает на внутреннюю длину спирали нагревателя, что определяет поверхность теплообмена.
• А13 обозначает диаметр трубки 13 мм — стандартный размер для воздушных нагревателей. Трубка такого диаметра обеспечивает оптимальное соотношение между теплоотдачей и механической прочностью элемента.
• 1,6 — это номинальная мощность в киловаттах, то есть 1600 Вт. Эта мощность позволяет быстро нагревать воздушные потоки, предотвращая перегрев.
• 220 обозначает номинальное напряжение питания 220 В (или 230 В в некоторых европейских стандартах). Это стандартное напряжение, позволяющее подключать элемент к обычной электросети.

Основные технические характеристики

Конструктивные исполнения и варианты формы

Марка ТЭН 100 А13/1,6 220 может выпускаться в различных формах, обозначаемых буквой Ф:

• Ф.1 (Прямая форма) — представляет собой прямую трубку с двумя выводами на одном конце, идеально подходит для установки в прямолинейные корпуса.
• Ф.2 (U-образная форма) — трубка согнута в форме буквы «U», что позволяет разместить больше нагревательного материала на компактном пространстве.
• Ф.7 (Форма «скрепка») — специальная конфигурация для особых случаев применения.

Межцентровое расстояние для U-образных форм обычно составляет 73±5 мм, что соответствует стандартизированным габаритам крепежных систем.

Материалы изготовления и их особенности

• Углеродистая сталь — наиболее распространенный материал, отличающийся хорошей теплопроводностью и механической прочностью. Однако, он подвержен коррозии, поэтому используется в сухих условиях.
• Нержавеющая сталь — более дорогостоящая, но обеспечивает коррозионную устойчивость и рекомендуется для использования в условиях высокой влажности.

Рабочие температуры и эксплуатационные параметры

Для ТЭНов этой серии установлены следующие температурные границы:

• Минимальная рабочая температура: 250°C
• Максимальная рабочая температура: 750°C
• Примерный срок службы: около 5000 часов
• Гарантия производителя: 6 месяцев

ТЭНы предназначены для нагрева спокойного воздуха, что гарантирует равномерное распределение тепла и предотвращает локальный перегрев.

Основные области применения

ТЭН 100 А13/1,6 220 активно используется в следующих сферах:

• Сушильные установки и камеры: для нагрева воздуха в промышленных и лабораторных устройствах.
• Системы отопления и вентиляции: для подогрева воздушных потоков в системах обогрева.
• Промышленное оборудование: в установках для термической обработки и в конвекционных печах.
• Бытовые приборы: в обогревателях, тепловентиляторах и кондиционерах.

Варианты комплектации и дополнительные параметры

При заказе ТЭНа 100 А13/1,6 220 возможны различные варианты комплектации:

• Штуцеры и соединения: некоторые версии комплектуются штуцерами, другие поставляются без них. Штуцеры облегчают монтаж.
• Радиусы скругления: для U-образных форм указывается радиус изгиба трубки, обычно составляет 30 мм.
• Установочный размер: полная длина нагревателя с учетом формы, обычно находится в диапазоне 490–1000 мм.

Стандартизация и соответствие нормам

ТЭНы этой серии разработаны в соответствии с ГОСТ 13268-88, что гарантирует надежность, безопасность и совместимость с промышленным оборудованием.

Варианты мощности в этой серии

Хотя запрос касается модификации мощностью 1,6 кВт, производители выпускают эту серию с различными мощностными характеристиками, что позволяет выбрать оптимальный вариант:

• 1,0 кВт — для систем меньшей мощности
• 1,6 кВт — универсальный вариант средней мощности
• 2,0 кВт — для более мощных систем нагрева
• 5,0 кВт — для промышленных применений (обычно в других исполнениях и материалах)

Выбор мощностного варианта позволяет адаптировать оборудование под конкретные потребности.

Важные практические замечания

При использовании ТЭНа 100 А13/1,6 220 необходимо учитывать важные аспекты:

• Элемент требует надежной электрической защиты — желательно использование автоматических выключателей и УЗО для предотвращения повреждений.
• Необходимо обеспечить правильное закрепление ТЭНа в корпусе оборудования для предотвращения вибраций.
• Недостаточная циркуляция воздуха может привести к перегреву, что сокращает срок службы.
• Регулярное техническое обслуживание и очистка от пыли продлят эксплуатацию элемента.
• ТЭМы из углеродистой стали следует использовать только в условиях сухости; нержавеющие варианты более универсальны.

Продолжаем далее, перейдем к более детальному рассмотрению всех нюансов установки и эксплуатации ТЭНа 100 А13/1,6 220 в различных системах.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Установка и монтаж ТЭН 100 А13/1,6 220

При установке ТЭНа 100 А13/1,6 220 важно учитывать несколько ключевых факторов для достижения оптимальной эффективности и безопасности работы устройства.

Подготовка к установке

Перед монтажом следует тщательно проверить оборудование на наличие повреждений и убедиться в соответствии всех необходимых компонентов заявленным характеристикам. Необходимо:

• Провести проверку электрической цепи на наличие коротких замыканий и обрывов.
• Проверить наличие необходимых инструментов и материалов, включая крепежные элементы и изоляцию.
• Убедиться, что место установки соответствует условиям эксплуатации элемента (сухость, вентиляция).

Монтаж нагревателя

Монтаж ТЭНа осуществляется с учетом рекомендаций производителя. В зависимости от выбранной формы (прямая или U-образная), алгоритм установки может немного варьироваться:

• Для прямых форм (Ф.1): убедитесь, что нагреватель установлен в ровной горизонтальной поверхности с достаточным пространством для свободной циркуляции воздуха.
• Для U-образных форм (Ф.2): следите за тем, чтобы трубы были установлены так, чтобы избежать перекручивания или перегибов, которые могут повредить теплообменник.

Важно обеспечить надежное крепление, чтобы минимизировать вибрацию при работе, а также правильно соединить электрические контакты, используя стандартные разъемы, указанные в технических характеристиках.

Подключение к электросети

Подключение нагревателя к сети 220 В/230 В должно осуществляться профессионалом с опытом в электротехнике. Рекомендуется использовать:

• Автоматические выключатели с соответствующей мощностью для защиты от перегрузок.
• Устройства защитного отключения (УЗО) для дополнительной безопасности.

Техническое обслуживание и уход

Для продления службы ТЭНа необходимо регулярно проводить техническое обслуживание:

• Осмотрите нагреватель и электрические соединения на предмет износа, повреждений и коррозии.
• Очистите нагреватель от грязи и пыли, чтобы обеспечить оптимальную теплопроводимость и предотвратить перегрев.
• Регулярно проверяйте работу системы охлаждения, если она предусмотрена.

Параметры эксплуатации

Для эффективной работы ТЭНа 100 А13/1,6 220 важно учитывать следующие эксплуатационные параметры:

Рабочие условия

Эффективность нагревателя в значительной степени зависит от окружающей среды. Следующе условия гарантируют оптимальную работу:

• Нагреватель должен работать в сухих условиях. Углеродистая сталь, из которой изготовлен ТЭН, чувствительна к влаге.
• Следует избегать ситуации, когда теплообменник подвергается превышению максимальных рабочих температур, установленной в пределах 750°C.
• Рекомендуется поддерживать стабильный воздушный поток для предотвращения локального перегрева.

Выбор подходящей мощности

Как было отмечено ранее, ТЭН 100 А13/1,6 220 доступен в различных вариациях мощностей. Важно внимательно подбирать мощность под потребности системы:

• Для небольших помещений можно использовать ТЭНы с мощностью 1,0 кВт.
• 1,6 кВт подойдут для средних по размеру помещений или систем.
• Для больших производственных или промышленных объектов стоит рассмотреть варианты с мощностью до 5,0 кВт.

Энергоэффективность и экономия ресурсов

С учетом современных стандартов, производители стремятся создавать энергоэффективные решения. Использование ТЭНа 100 А13/1,6 220 может служить примером такого подхода:

• Возможность настроить мощность в зависимости от занимаемого пространства позволяет избежать лишних затрат на электроэнергию.
• Интеграция системы нагрева в автоматизированные процессы способствует дополнительной экономии, оптимизируя расходы на отопление.

Заключение по вопросам установки и эксплуатации

Правильная установка, следование рекомендациям по эксплуатации и регулярное техобслуживание помогут сократить затраты на энергию и обеспечить длительный срок службы ТЭНа 100 А13/1,6 220. Поддержание оптимальных условий работы вместе с своевременными проверками электрооборудования создаст надежную систему отопления и нагрева.

Учитывая все вышеперечисленные факторы, следующей важной темой для обсуждения является выбор подходящего оборудования и дополнительных вспомогательных систем, которые могут улучшить работу ТЭНа и расширить его функциональные возможности.
