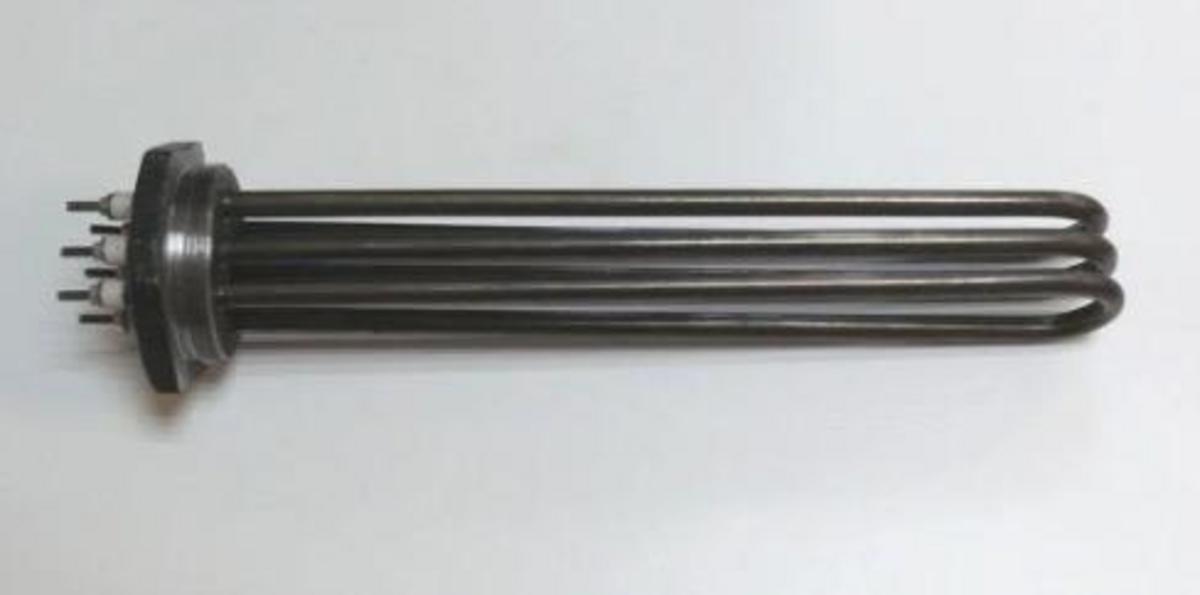

Блок тэн ТЭНБ-24 из углеродистой стали, мощность 24 кВт на фланце G 2 1/2 (D=75 мм), длина тэна 900 м
Блок тэн ТЭНБ-24 из углеродистой стали, мощность 24 кВт на фланце G 2 1/2 (D=75 мм), длина тэна 900 м
Технические характеристики
| Параметр | Значение |
|---|---|
| Мощность | 24 кВт |
| Напряжение | 220 или 380 В |
| Материал нагревательных трубок | Углеродистая (черная) сталь |
| Диаметр резьбы фланца | G 2 1/2″ (~75 мм) |
| Длина нагревательного элемента | около 900 мм |
| Конструктивное исполнение | Неразъемный блок с шестью ТЭНами (по 4 кВт каждый) |
| Диаметр трубки ТЭНа | Обычно 10 мм (редко 13 мм) |
| Тип соединения тэнов | Герметично запрессованы во фланец |
| Сопротивление изоляции | Не менее 0,5 МОм (в холодном и горячем состоянии) |
| Максимальная температура оболочки | ~100°С |
| Масса | около 3-3,5 кг (зависит от исполнения) |
Устройство и материал
- Нагревательный элемент выполнен из углеродистой стали, которая обеспечивает высокую прочность и теплопроводность, важные для надежной работы в системах отопления.
- Внутри ТЭНа размещена нихромовая спираль с максимальным сечением, что способствует мощному и равномерному нагреву.
- Все ТЭМы соединены перемычками и установлены во фланце с резьбой G 2 1/2″, что упрощает их монтаж в совместимых системах.
- Конструкция является монолитной и неразъемной, что обеспечивает дополнительную герметичность и уверенность в эксплуатации.
Области применения
- Электрокотлы, парогенераторы, водонагреватели и резервуары, в которых необходим интенсивный и равномерный нагрев жидкостей.
- Подходит для нагрева воды, незамерзающих жидкостей, масел, жиров, а также слабосообразительных и щелочных растворов, благодаря устойчивости углеродистой стали к определенным химическим воздействиям.
- Широкая совместимость с известными марками отопительного оборудования, такими как Эрдо, Ресурс, Пирамида, УралПром и другими.
Рекомендации по эксплуатации
- Нагреватель должен быть полностью погружен в рабочую жидкость для предотвращения перегрева и выхода из строя.
- Важно контролировать техническое состояние изоляции и следить за правильным подключением к сети (220 или 380 В).
- Есть возможность изготовления блоков под заказ, с индивидуальными размерами и параметрами.
Особенности установки
- Фланцевое соединение с резьбой G 2 1/2″ делает монтаж блока легким при установке в стандартные патрубки.
- Крепление осуществляется с помощью шестигранника для ключа (~90-91 мм), что обеспечивает прочность и герметичность соединения.
Преимущества блока ТЭНБ-24 на углеродистой стали
- Высокая мощность для эффективного нагрева.
- Прочная и устойчивая к износу конструкция.
- Совместимость с различным оборудованием, как промышленного, так и бытового назначения.
- Способность работы с разнообразными жидкостями.
- Удобство монтажа благодаря фланцевой системе.
- Возможность индивидуального изготовления под специальные требования.
Далее будет рассмотрена информация о том, как правильно выбрать и установить блок ТЭНБ-24 для достижения наилучших результатов в его эксплуатации.
Выбор и установка блока ТЭНБ-24
Выбор подходящего блока ТЭНБ-24
При выборе блока ТЭНБ-24 важно учитывать специфику применения и технические условия каждой системы. Необходимо заранее определить тип жидкости, которую планируется нагревать, а также требования к мощности и напряжению. Например, для стационарных установок стоит обратить внимание на возможность подключения как к однофазным (220 В), так и к трехфазным (380 В) сетям, что расширяет диапазон систем, с которыми можно использовать данный блок.
Также следует оценить условия эксплуатации, такие как температура окружающей среды, уровень загрязнения жидкости и возможные химические воздействия. Важно, чтобы блок соответствовал всем необходимым корпоративным стандартам безопасности и использовался с учетом всех местных и государственных норм.
Подготовка к установке
Перед установкой блока рекомендуется провести полную проверку системы, в которую он будет встроен. Убедитесь, что все соединения чистые и не поврежденные. Необходимо обеспечить доступ к месту установки для последующего обслуживания.
Этапы установки блока ТЭНБ-24
- Проверьте совместимость: Убедитесь, что фланец блока полностью соответствует патрубкам оборудования.
- Подготовка фланца: Очистите фланец от загрязнений и проверьте его целостность. Убедитесь также в наличии необходимых уплотнительных прокладок.
- Монтаж блока: Установите блок в соответствующее место. Используйте специальный шестигранный ключ (~90-91 мм) для крепления фланца, обеспечивая герметичность соединения.
- Подключение системы: Подключите электронагреватель к сети согласно выбранному напряжению (220 В или 380 В). Обязательно следуйте инструкциям по подключению, чтобы избежать перегрузок и повреждений.
- Заполнение системой: После установки блока проверьте уровень жидкости в системе. Убедитесь, что блок полностью погружен в рабочую жидкость перед его запуском.
Мониторинг и обслуживание
После установки блока ТЭНБ-24 важно регулярно проводить его мониторинг. Рекомендуется контролировать техническое состояние изоляции, уровень и качество рабочей жидкости, а также проверять крепления и соединения. В случае обнаружения подозрительных признаков, таких как перегрев или сниженная мощность, следует немедленно провести диагностику.
Периодическое техническое обслуживание поможет продлить срок службы нагревательного блока и обеспечит его надежную работу. Проверьте также соответствие параметров, таких как сопротивление изоляции, с установленными нормами. Своевременная замена изношенных компонентов позволит избежать дорогостоящих ремонтов в будущем.
Заключение
Установка и использование блока ТЭНБ-24 представляет собой надежное решение для различных систем нагрева. Понимание особенностей монтажа и эксплуатации обеспечить его эффективное использование и долгую службу. Этот электронагреватель прекрасно подходит как для промышленных, так и для бытовых нужд, гарантируя высокую производительность и качество нагрева в процессе эксплуатации.
