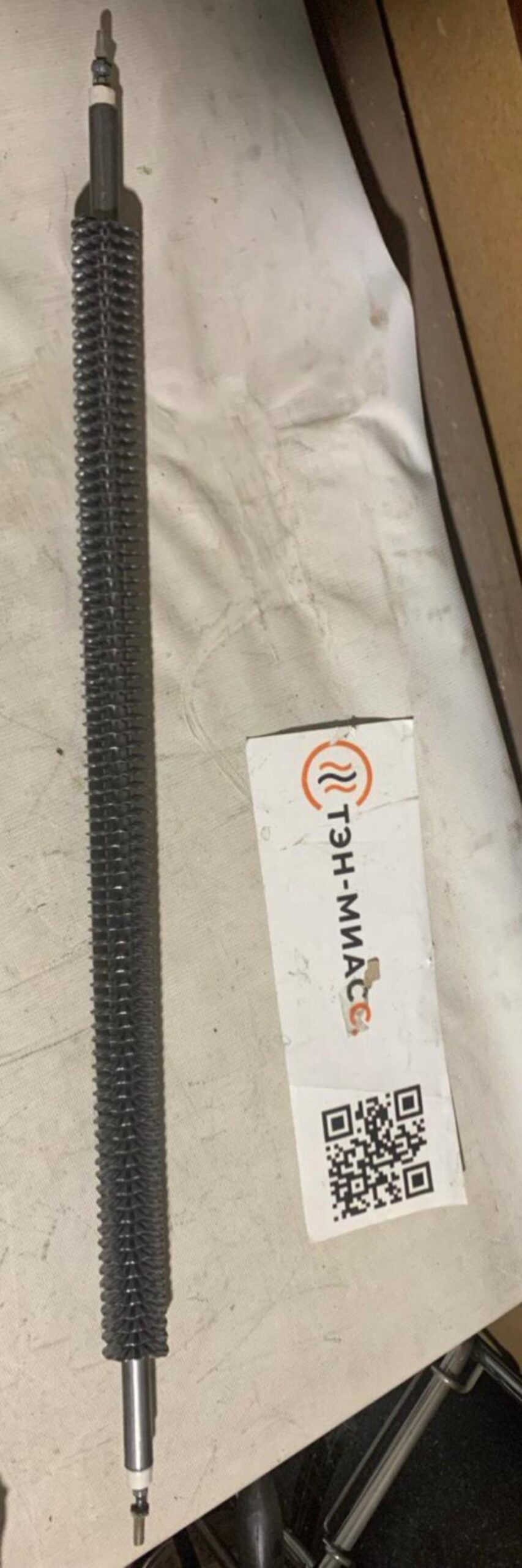

Тэн прямой оребренный. ТЭНР 71 В15,6/1,5 О220

Тэн прямой оребренный. ТЭНР 71 В15,6/1,5 О220 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

Структура

Оребренный ТЭН ТЭНР 71 В15,6/1,5 О220 строится на базе стандартного трубчатого нагревателя:

• Оболочка: бесшовная металлическая трубка диаметром 13 мм, стандарт для большинства моделей.
• Нагревательный элемент: нихромовая спираль внутри, фиксированная спрессованным диэлектрическим наполнителем (порошок MgO или аналог), который изолирует ток, фиксирует спираль и передает тепло.
• Оребрение: гофрированная лента шириной 5,5–10 мм, навитая спирально и приваренная на концах, диаметр с оребрением составляет 28–33 мм.
• Выводы: двухконцевые, с шпильками M4 или штуцерами (G1/2, M14x1,5), окруженные керамическими изоляторами.
• Форма: прямая (ф.1), габаритная длина составляет ~710 мм (активная зона 71 см).

Принцип работы

При подаче 220 В спираль нагревается до 800–1000°C. Тепло передается через наполнитель на трубку и оребрение, а воздушный поток (>6 м/с) охлаждает ребра, обеспечивая равномерный нагрев среды без локального перегрева.

Теплоотдача повышается на 25% за счет оребрения. Таким образом, ТЭН становится идеальным решением для применения в компактных системах с высоким тепловым потоком.

Расшифровка маркировки

Обозначение следует ГОСТ или типовым схемам: ТЭНР [длина, см] [стержни] [Ø, мм]/[мощность] [среда] [В] [форма].

• 71: Развернутая длина активной зоны — 710 мм.
• В15,6: Вариант с контактными стержнями длиной ~15,6 см.
• 1,5: Мощность 1,5 кВт.
• О: Движущийся воздух (обдув >6 м/с).
• 220: Напряжение.

Полная форма: ф.1 (прямой).

Технические характеристики и аналоги

Ключевые параметры ТЭНР 71 В15,6/1,5 О220:

• Мощность: 1,5 кВт.
• Напряжение: 220 В.
• Длина: 710 мм (габаритная), активная ~710 мм.
• Диаметр трубки: 13 мм, с оребрением ~30 мм.
• Материал: углеродистая сталь (оболочка и ребра); возможны варианты — нержавеющая сталь, алюминий.
• Среда: воздух, обдув >6 м/с (200 м³/ч на элемент).
• Ваттная нагрузка: снижена до 2–3 Вт/см² благодаря оребрению (по сравнению с 10–15 Вт/см² у гладких моделей).
• Вес: ~1,1–1,5 кг (для 650–700 мм).
• Ресурс: >5000 ч при правильном обдуве.

Стандартные диапазоны: длина от 320 до 3200 мм, диаметр от 8 до 16 мм, мощность от 0,7 до 3 кВт, напряжение от 110 до 380 В.

Применение в промышленности и быту

ТЭНР 71 В15,6/1,5 О220 находит широкое применение в различных областях:

• Промышленные: грозовентиляторы, тепловые пушки, калориферы, тепловые завесы, электроконвекторы, системы вентиляции.
• Бытовые: обогреватели воздуха, сушилки, инкубаторы.
• Специфические применения: нагрев движущихся газов в печах, сушках, покраске.

Производительность одного элемента составляет 200 м³/ч воздуха.

Преимущества оребрения

• Компактность: достигается мощность аналогичная длинному гладкому ТЭНу.
• Эффективность: теплоотдача в 2–2,5 раза выше, чем у обычных моделей.
• Долговечность: температура поверхности <400°C при обдуве.

Монтаж

Монтаж ТЭНа осуществляется с использованием штуцера или фланца, при этом закрепляется в корпусе с обдувом, обеспечивая полное оребрение активной зоны.

Преимущества и недостатки

Плюсы

• Высокая теплоотдача за счет ребер, усиливающих конвекцию.
• Низкая цена (от 768 до 2760 руб. за 1,5 кВт).
• Универсальность форм (прямой, U-, Ш-форма).
• Производство в России (Надым, Миасс и другие).

Минусы

• Требует обдува >6 м/с; без него возможен перегрев и выход из строя.
• Чувствителен к коррозии, особенно углеродистая сталь в влажной среде.
• Некорректен для статичного воздуха без вентиляции, рекомендуется использовать «S»-вариант.

Сравнение материалов и типов

Сравнение форм

• Прямой (ф.1): подходит для прямых каналов, длина до 3200 мм.
• U-образный (ф.2): подходит для увеличения площади в компактных корпусах.
• Круглый/Ш: используется для цилиндрических систем.

Монтаж, эксплуатация и безопасность

Пошаговый монтаж

1. Проверьте наличие обдува (>6 м/с).
2. Установите нагреватель на штуцер G1/2 или фланец.
3. Подключите шпильки M4 (ток 7–10 А).
4. Изолируйте выводы с помощью керамических изоляторов.
5. Тестируйте систему на холостом ходу в течение 10 минут.

Эксплуатация

Максимальная температура воздуха может достигать 150–300°C. Нельзя использовать без потока воздуха, так как существует риск возникновения пожара. Регулярно очищайте устройство от пыли.

Типичные поломки и ремонт

• Перегрев: возникает при отсутствии обдува — требуется замена.
• Коррозия: рекомендуется использовать нержавеющую сталь в условиях повышенной влажности.
• Обрыв спирали: возможен при использовании более 5000 часов.

Для более углубленного анализа ТЭНР 71 В15,6/1,5 О220 можно рассмотреть особенности рынка производителей и доступных аналогов, чтобы сделать более информированный выбор.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Производители и рынок

На российском рынке представлены различные производители трубчатых электронагревателей, включая ТЭНР 71 В15,6/1,5 О220. К числу наиболее известных компаний относятся:

• tonDis
• MasterTen
• Ten66
• PromPoint
• Sib-Teplo
• Ten-Miass

Цены на оребренные ТЭНы варьируются в зависимости от характеристик и материалов. Например, стандартные модели с мощностью 1,5 кВт могут стоить от 700 до 3000 руб..

Кроме того, на рынке доступны нестандартные варианты устройств, которые могут достигать длины до 6 м и мощности до 10 кВт. Это дает возможность подобрать оборудование, соответствующее специфическим требованиям различных отраслей.

Области применения

ТЭНР 71 В15,6/1,5 О220 активно используется в следующих областях:

Промышленность

В промышленном секторе ТЭНы применяются в:

• Тепловентиляторах, предназначенных для обогрева больших площадей.
• Тепловых пушках, обеспечивающих мобильное и эффективное отопление.
• Калориферах и тепловых завесах, используемых для поддержания комфортной температуры в помещениях.
• Электроконвекторах, которые обеспечивают обогрев в системах вентиляции и кондиционирования.

Бытовое применение

В бытовых условиях ТЭНы находят свое применение в:

• Обогревателях воздуха, которые обеспечивают комфортные условия в помещениях во время холодного сезона.
• Сушилках, используемых для сушки одежды или других материалов.
• Инкубаторах, где требуется строгий контроль температуры для выведения яиц.

Специфические области

Также ТЭНы могут использоваться в специализированных процессах, таких как:

• Нагрев движущихся газов в печах и сушилках, а также в покраске. Длинные модели, длиной до 4 метров, подходят для больших промышленных приложений.
• Реже ТЭНы применяются для нагрева жидкостей, однако это требует особой осторожности и строгого соблюдения инструкций.

Преимущества и недостатки

Преимущества использования ТЭНР 71 В15,6/1,5 О220

• Высокая теплоотдача благодаря оребрению, что позволяет использовать компактные устройства с высокой мощностью.
• Долговечность — при правильной эксплуатации и регулярном обдуве обеспечивается длительный срок службы.
• К экономичности устройства — благодаря низкой ваттной нагрузке оребренные модели потребляют меньше электроэнергии по сравнению с традиционными гладкими ТЭНами.

Недостатки и ограничения

• Необходимость обеспечить обдув воздуха со скоростью более 6 м/с для предотвращения перегрева и выхода из строя.
• Чувствительность к коррозии, особенно в условиях повышенной влажности, что может уменьшить срок службы изделия.
• Не рекомендуется использовать устройства без вентиляции в статичном воздухе — для таких случаев подходят другие типы ТЭНов.

Монтаж и эксплуатация

Сложности и рекомендации при монтаже

При установке ТЭНР 71 В15,6/1,5 О220 важно учитывать особенности монтажа:

• Проверка обдува: обязательно убедитесь, что скорость воздуха превышает 6 м/с, что является критически важным для безопасной работы устройства.
• Правильная установка: используйте только надежные соединения и крепления, чтобы избежать утечек.
• Регуляр maintenance: периодически очищайте ТЭН от пыли и загрязнений для обеспечения его эффективной работы.

Общие рекомендации по эксплуатации

• Следите за максимальной температурой воздуха — она не должна превышать 150–300°C в зависимости от условий эксплуатации.
• Избегайте использования ТЭНа в условиях, где возможен статичный воздух, чтобы предотвратить возникновение пожара.
• Важно следить за состоянием нагревателя и при первых признаках проблем обращаться к профессионалам для диагностики и ремонта.

Заключительные замечания

ТЭНР 71 В15,6/1,5 О220 представляет собой надежное и эффективное решение для систем нагрева как в промышленности, так и в быту. Его конструктивные особенности и высокие технические характеристики делают его удобным и универсальным инструментом. Знание об особенностях его применения и монтажа позволит пользователям максимально эффективно использовать данный нагреватель в различных ситуациях.

Дополнительно, при выборе ТЭНа, обратите внимание на доступные аналоги, которые могут предложить похожие функции и эффективность, позволяя вам выбрать наиболее подходящий вариант для ваших задач.
