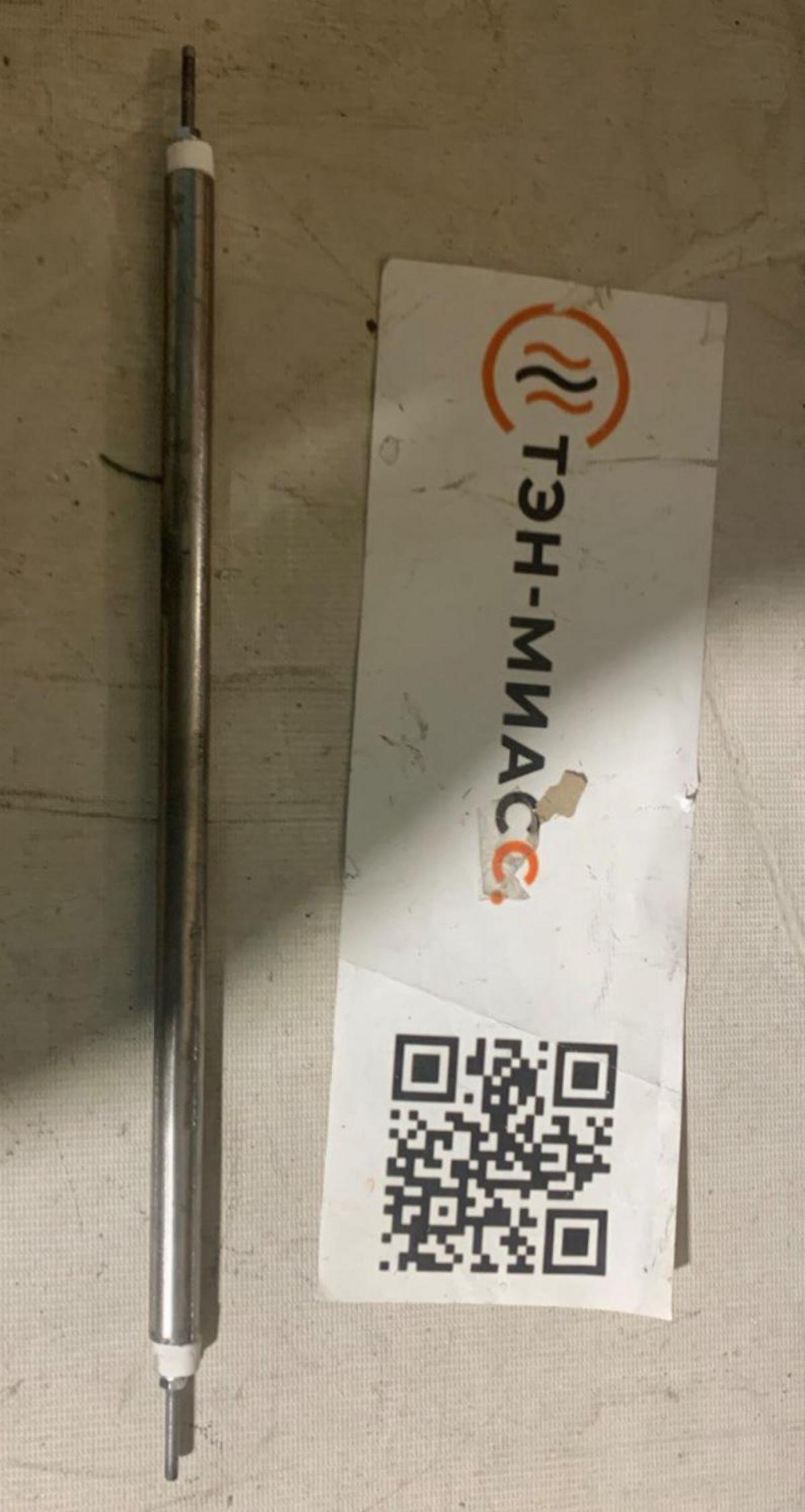

Тэн гладкий, прямой. ТЭН 32 А13/0,32

Тэн гладкий, прямой. ТЭН 32 А13/0,32 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

ТЭН 32 А13/0,32: Расшифровка маркировки и стандарты

Маркировка ТЭН-32 А13/0,32 кодирует ключевые параметры по ГОСТ 13268-74:

• 32 — развернутая длина греющей трубки, 320 мм (32 см).
• А — материал оболочки: углеродистая сталь (для водяных и щелочных сред).
• 13 — внешний диаметр трубки, 13 мм, оптимальный для баланса прочности, теплоотдачи и компактной установки.
• 0,32 — номинальная мощность, 0,32 кВт (320 Вт).

Дополнительные обозначения в вариациях:

• O или S — рабочая среда: воздух (O — открытый, S — спокойный воздух для печей, бань, инкубаторов).
• R — углеродистая сталь (иногда с уточнением R30 — штуцер).
• Напряжение: 220 В (стандарт), реже 36 В.
• Форма: прямой (гладкий, без изгибов).

ГОСТ 13268-74 №190 регулирует конструкцию, обеспечивая межотказное время (MTBF) за счет минимизации механических напряжений.

Технические характеристики

Принцип работы: Электрический ток нагревает nichrome-виток внутри MgO-изолятора, тепло передается через оболочку в среду. Формула удельной мощности: P_ТЭН / F_ТЭН, где F — активная площадь.

Конструктивные особенности прямой гладкой формы

Прямая конфигурация — ключевое преимущество гладкого прямого ТЭНа:

• Отсутствие изгибов минимизирует усталостные разрушения, повышая MTBF.
• Гладкая поверхность облегчает очистку и предотвращает накипь в водяных средах.
• Компактность: подходит для узких пространств, где U-образные не помещаются.
• Материалы: углеродистая сталь для слабых щелочей (pH 5-7), нержавейка — коррозионностойкая.

Монтаж: Крепление гайками на резьбе G1/2″ (длина 20 мм), штуцеры R30. Контактные стержни требуют обдува холодным воздухом для герметики. Полное погружение в жидкость обязательно во избежание перегрева.

Области применения

ТЭН 32 А13/0,32 универсален для маломощных задач:

Кейсы:

• Снижение энергопотребления на 5-7% в малых системах за счет точной мощности.
• В инкубаторах: стабильный нагрев для яиц.

Преимущества и экономическая эффективность

• Долговечность: >5000 ч для нержавейки, минимизация напряжений.
• Экономия: Низкое потребление (320 Вт), 4-6 Вт/см² — оптимальная теплоотдача.
• Простота: Легкая замена, стандартные размеры.
• Экономические выгоды: Снижение затрат на 5-7% по сравнению с перемощными аналогами.

Сравнение с аналогами

Следующий раздел будет посвящен монтажу, эксплуатации и безопасности использования ТЭНа 32 А13/0,32, что позволит глубже разобраться в его применении и особенностях работы в различных условиях.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж, эксплуатация и безопасность ТЭН 32 А13/0,32

Рассмотрим очередной ключевой этап, связанный с эксплуатацией и установкой ТЭН 32 А13/0,32. Корректный монтаж и соблюдение мер безопасности критически важны для обеспечения надежности и долговечности данного устройства.

Пошаговая инструкция по монтажу

1. Проверка габаритов: Перед установкой крайне важно удостовериться в правильности размеров устройства, включая длину от фланца до макушки и расстояние между соседними трубками.
2. Установка: Закрепите ТЭН на резьбе G1/2″, используя паронитовые прокладки и гайки для герметизации соединения.
3. Подключение проводов: Соедините провода с контактными стержнями (М4), обеспечивая с достаточной эффективностью обдув контактов для их охлаждения.
4. Погружение в среду: Убедитесь, что ТЭН полностью погружен в рабочую среду (жидкость) на 100%, чтобы избежать перегрева.
5. Тестирование: Проверьте устройство на напряжение 220 В, внимательно следите за температурой и работой системы в целом.

Меры предосторожности

Чтобы избежать возможных неисправностей и повреждений, следуйте следующим рекомендациям:

• Избегайте сухого хода: Высокий риск перегрева может привести к разрушению изолятора, что вызовет поломку ТЭНа.
• Охлаждение контактов: Обеспечьте омывание контактных стержней холодным воздухом для предотвращения перегрева и накапливания грязи.
• Скорость газа: При использовании в газовых средах следите, чтобы скорость потока была не менее 6 м/с для поддержания стабильного охлаждения.
• Подбор среды: Не используйте углеродистую сталь для кислот, так как это может повредить конструкцию.

Срок службы и замена

При соблюдении всех рекомендаций по монтажу и эксплуатации, срок службы ТЭНа может превышать 5000 часов. В случае необходимости замена осуществляется довольно просто, так как данное устройство считается стандартной запчастью и доступно на рынке.

Вариации и производители

На рынке можно встретить разнообразные вариации ТЭН 32 А13/0,32, которые могут отличаться по следующим параметрам:

• Напряжение: Возможна модификация на 36 В (например, ТЭН 32 A 13/0.32 O 36).
• Материал: Модель J — нержавеющая сталь, предназначенная для работы в агрессивных средах.
• Длина: ТЭНы бывают также длиной 240 или 450 мм в U-вариантах.
• Производители: Наиболее известные поставщики: snab28.ru, elten.ru, petroten.ru.
• Доступность: Продукция доступна на Ozon и в специализированных магазинах в Санкт-Петербурге, Москве и регионах.

Похожие модели

Для обеспечения широкого спектра использования и потребностей, производители предлагают и аналогичные модели:

Перспективы и инновации

В последние годы наблюдается рост спроса на модели, которые предлагают улучшенную энергоэффективность. В частности, добавление датчиков перегрева позволяет защищать ТЭНы от перегрева и повышает безопасность использования. С учетом изменений в промышленности и повышенных требований к экологичности, ожидается, что в ближайшие годы модели, такие как ТЭН 32 А13/0,32, адаптируются под новые технологии, что позволит увеличить их востребованность.

Таким образом, гладкие прямые ТЭНы, такие как ТЭН 32 А13/0,32, остаются не только основой для многих бытовых и промышленных устройств, но и являются примером надежного решения для точечного нагрева в самых различных средах.
