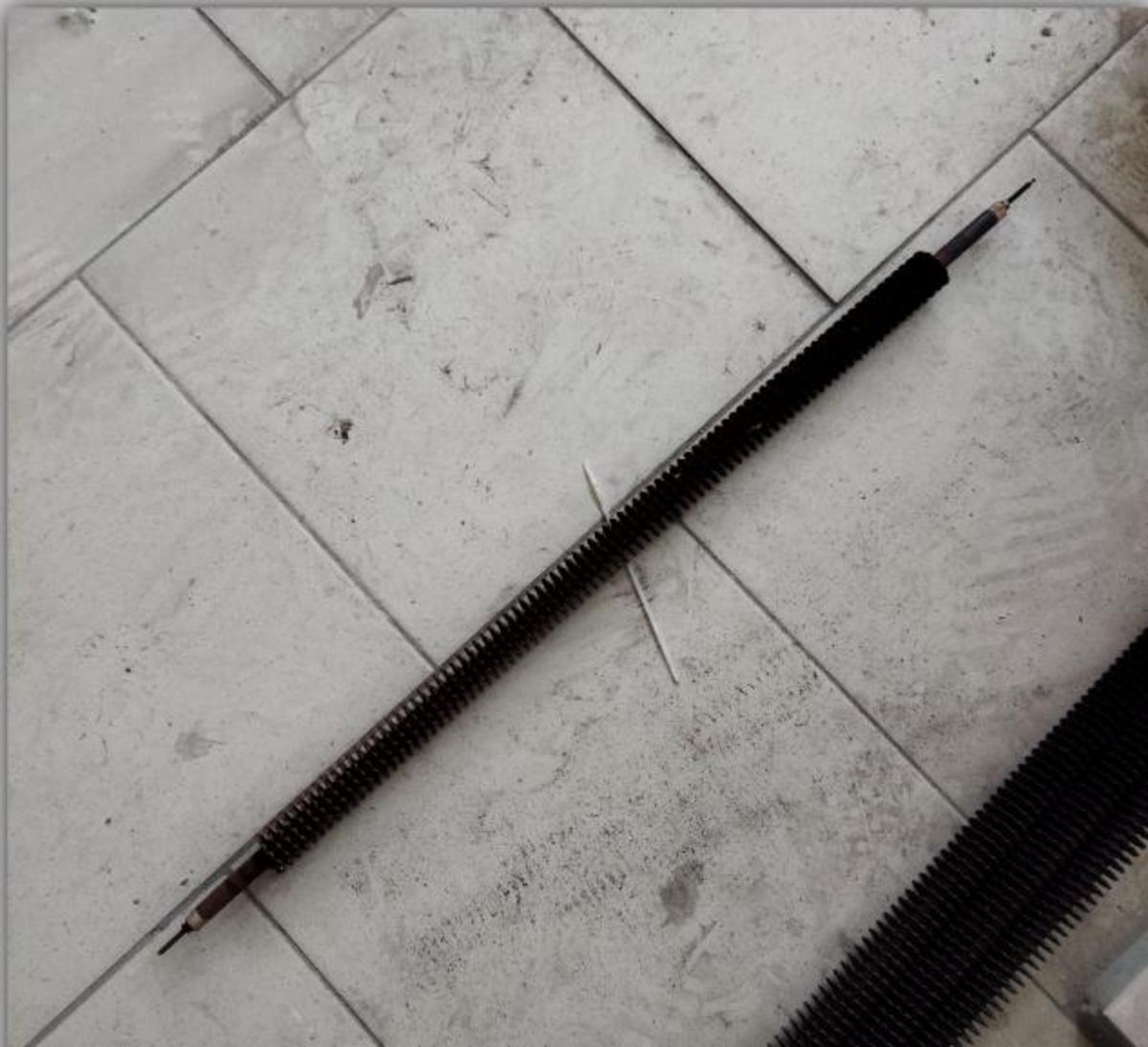

Тэн прямой оребренный. Диаметр тэна d- 13,5 мм L-749 мм Глубина заделки контактного стержня -59мм Мощность-2кВт Напряжение-220В Ширина ленты оребрения- 10 мм

Оптимизация процессов воздушного нагрева: комплексный подход к применению оребренных ТЭНов

В современных промышленных циклах, где требуется эффективный и контролируемый нагрев газообразных сред, выбор правильного нагревательного элемента критически важен. Прямые оребренные трубчатые электронагреватели (ТЭНР) представляют собой высокотехнологичное решение, разработанное для повышения теплообмена и продления срока службы оборудования. В данном материале мы рассмотрим специфические характеристики ТЭНа с диаметром трубки 13,5 мм, развернутой длиной 749 мм, глубиной заделки контактного стержня 59 мм, мощностью 2 кВт, напряжением 220 В и шириной ленты оребрения 10 мм, а также его роль в оптимизации производственных и климатических систем.

Ключевые понятия и терминология в контексте оребренных ТЭНов

Для принятия обоснованных решений руководителям и техническим специалистам важно понимать основную терминологию, связанную с оребренными нагревательными элементами:

• Трубчатый электронагреватель (ТЭН): Базовый элемент, преобразующий электрическую энергию в тепловую. Состоит из металлической трубки, внутри которой размещена нагревательная спираль (резистивный элемент) и электроизоляционный наполнитель (чаще всего оксид магния).
• Оребренный ТЭН (ТЭНР): Модификация стандартного ТЭНа, оснащенная дополнительной металлической лентой (оребрением), спирально навитой на поверхность трубки. Основное назначение оребрения – многократное увеличение площади теплообмена с окружающей средой, преимущественно газообразной.
• Диаметр трубки (d): Исходный диаметр нагревательного элемента без учета оребрения. В нашем случае это 13,5 мм. Этот параметр влияет на жесткость конструкции, объем внутреннего наполнителя и, косвенно, на ваттную нагрузку.
• Развернутая длина (L): Общая длина трубки нагревателя. Для заданной модели составляет 749 мм. Это критический параметр для определения общей активной площади нагрева и размещения ТЭНа в оборудовании.
• Глубина заделки контактного стержня: Расстояние от торца трубки до начала активной нагревательной части. В данной спецификации 59 мм. Этот участок служит для электрического подключения и механического крепления, а также обеспечивает безопасную изоляцию нагревательного элемента от внешней среды и корпуса устройства.
• Мощность (P): Тепловая производительность ТЭНа, измеряемая в киловаттах (кВт). Заявленная мощность 2 кВт при напряжении 220 В указывает на значительную энергоемкость и способность быстро достигать заданной температуры в воздушной среде.
• Напряжение питания (U): Рабочее напряжение электрической сети, для которой предназначен ТЭН (220 В). Соответствие напряжения обеспечивает корректную работу и заявленную мощность.
• Ширина ленты оребрения: Ширина металлической ленты, формирующей ребра. Для данной модели – 10 мм. Этот параметр напрямую влияет на эффективную площадь теплообмена и, как следствие, на скорость и равномерность нагрева воздуха.
• Ваттная нагрузка (Вт/см²): Отношение мощности ТЭНа к площади его активной нагревательной поверхности. Оребрение значительно снижает поверхностную ваттную нагрузку по сравнению с гладким ТЭНом той же мощности, что повышает ресурс нагревателя.

Конструктивные особенности и преимущества оребренных ТЭНов

Прямой оребренный ТЭН, имеющий диаметр 13,5 мм, развернутую длину 749 мм, глубину заделки 59 мм, мощность 2 кВт при 220 В и ширину оребрения 10 мм, является инженерно оптимизированным решением для задач воздушного нагрева. Оребрение, представляющее собой гофрированную металлическую ленту, навитую на трубку нагревателя, позволяет увеличить площадь теплоотдачи в 2-3 раза по сравнению с гладким ТЭНом аналогичных размеров. Это приводит к нескольким ключевым преимуществам:

• Повышенная эффективность теплоотдачи: За счет увеличенной площади поверхности, оребренный ТЭН способен передавать значительно больше тепла в газообразную среду за единицу времени. Это критически важно для систем с принудительным обдувом, где требуется быстрый и интенсивный нагрев.
• Снижение температуры поверхности: Распределение тепловой мощности на большую площадь снижает удельную ваттную нагрузку на каждый квадратный сантиметр поверхности нагревателя. Это минимизирует риск перегрева оболочки ТЭНа, что, в свою очередь, увеличивает его ресурс и предотвращает преждевременный выход из строя. Например, снижение поверхностной температуры с 700°C (для гладкого) до 450°C (для оребренного) при той же выходной мощности существенно замедляет деградацию материалов.
• Увеличенный срок службы: Меньшие термические напряжения и отсутствие локальных перегревов на поверхности ТЭНа прямо влияют на его долговечность. Это сокращает эксплуатационные расходы, связанные с заменой элементов, и повышает общую надежность системы.
• Компактность решений: Возможность получить высокую тепловую мощность при относительно небольших габаритах нагревательного элемента. Это дает больше свободы в проектировании и позволяет создавать более компактные и эффективные установки.

Материал трубки и ленты оребрения, как правило, выбирается исходя из условий эксплуатации. Углеродистая сталь является экономичным и достаточным вариантом для сухих воздушных сред. Однако в условиях повышенной влажности, присутствия агрессивных газов или коррозионно-активных примесей в воздухе рекомендуется использовать нержавеющую сталь, которая обеспечивает существенно более высокую коррозионную стойкость и увеличивает ресурс ТЭНа в таких средах.

Применение в промышленности и быту: где важна каждая деталь

ТЭНы с принудительным обдувом, такие как рассматриваемый прямой оребренный нагреватель мощностью 2 кВт, находят широкое применение в различных отраслях. Скорость воздушного потока не менее 6 м/с является ключевым условием для эффективной работы такого ТЭНа, обеспечивая оптимальный теплообмен и предотвращая перегрев.

• Воздушные калориферы и тепловые пушки: Основное назначение – быстрый и объемный обогрев больших помещений или технологических зон. Оребренные ТЭНы позволяют достичь необходимой мощности при меньшем количестве элементов.
• Сушильные установки: Используются для удаления влаги из материалов (древесина, лакокрасочные покрытия, пищевые продукты). Точный контроль температуры и высокая эффективность нагрева критичны для качества конечного продукта и скорости процесса.
• Промышленные печи (покрасочные, полимеризационные): Обеспечивают равномерный и точный нагрев для процессов отверждения покрытий или полимеризации материалов. Стабильность температуры оребренного ТЭНа способствует высокому качеству обработки.
• Климатическая техника и системы вентиляции: Встраиваются в приточные установки для подогрева воздуха в холодное время года. Их надежность и долговечность важны для поддержания комфортного микроклимата.
• Оборудование для нагрева движущихся газовых сред: От специализированных газовых проточных нагревателей до систем регенерации тепла.

Размерные параметры, такие как длина 749 мм и диаметр 13,5 мм, а также глубина заделки 59 мм, позволяют интегрировать данный ТЭН в широкий спектр стандартного и специализированного оборудования, минимизируя необходимость в глубокой переработке конструкции существующих систем.

Сравнительный анализ: Оребренные ТЭНы против других типов нагревателей

Для руководителей и инженеров, ответственных за выбор комплектующих, важно понимать, в каких случаях оребренные ТЭНы представляют собой наиболее оптимальное решение по сравнению с альтернативными технологиями. Ниже представлена сравнительная таблица, оценивающая различные типы нагревателей по ключевым B2B-критериям.

Как видно из таблицы, оребренный ТЭН 2 кВт на 220 В, несмотря на несколько более высокие начальные инвестиции по сравнению с гладким ТЭНом, обеспечивает значительные преимущества в долгосрочной перспективе за счет повышенной эффективности, долговечности и снижения эксплуатационных затрат в системах воздушного нагрева. Для решений, где ключевыми являются скорость нагрева воздуха, надежность и минимизация рисков перегрева, оребренный ТЭН является предпочтительным выбором.

Понимание фундаментальных преимуществ и технических особенностей оребренных ТЭНов закладывает основу для стратегического выбора. Однако для успешной интеграции и получения максимальной отдачи от этих нагревательных элементов критически важны детали их практического внедрения, эксплуатационные аспекты и оценка общей экономической эффективности, что будет рассмотрено далее.

Продвинутая практика и внедрение: максимизация отдачи от оребренных ТЭНов

После обзора базовых характеристик и функциональных преимуществ прямого оребренного ТЭНа с параметрами 13,5 мм, 749 мм, 2 кВт, 220 В и шириной оребрения 10 мм, перейдем к углубленному анализу его практического применения, методологии внедрения и экономической целесообразности. Эти аспекты имеют решающее значение для руководителей, стремящихся оптимизировать производственные процессы и сократить операционные издержки.

Оценка экономической эффективности и эксплуатационные метрики

Выбор оребренного ТЭНа, такого как наш 2 кВт образец, часто продиктован не только техническими требованиями, но и стремлением к экономической выгоде. Расчеты окупаемости инвестиций (ROI) и совокупной стоимости владения (TCO) играют здесь ключевую роль.

• Энергоэффективность и снижение OPEX (Operating Expenses): Благодаря увеличенной площади теплообмена, оребренный ТЭН передает тепло более эффективно. Это означает, что для достижения той же тепловой мощности и температуры процесса требуется меньше времени работы или даже меньшее количество нагревательных элементов, что напрямую снижает потребление электроэнергии.


  Пример расчета энергосбережения: Если гладкий ТЭН 2 кВт требует 10 часов для нагрева определенного объема воздуха до нужной температуры, а оребренный, за счет своей эффективности (например, на 30% выше), справляется за 7 часов при той же мощности, ежедневная экономия энергии составит 3 часа * 2 кВт = 6 кВт*ч. При стоимости электроэнергии 7 руб./кВт*ч это экономия 42 рубля в день или около 15 000 рублей в год только на одном ТЭНе.

• Увеличение ресурса и снижение затрат на обслуживание: Сниженная температура поверхности оребренного ТЭНа замедляет деградацию материалов. Средний срок службы оребренных ТЭНов может быть на 30-50% выше, чем у гладких ТЭНов, работающих в аналогичных условиях. Это приводит к сокращению частоты замены элементов, снижению затрат на запасные части и минимизации простоев оборудования.


  Расчет ROI на примере замены: Допустим, гладкий ТЭН стоит 1500 руб. и служит 1 год. Оребренный ТЭН стоит 2500 руб. и служит 1.5 года. За 3 года: 3 гладких ТЭНа * 1500 = 4500 руб. vs 2 оребренных ТЭНа * 2500 = 5000 руб. На первый взгляд дороже, но если учесть ежегодную экономию энергии 15 000 руб. * 1.5 года = 22 500 руб. и снижение простоев, ROI становится очевидным. Дополнительно, снижение простоев на 1 день в год может сэкономить десятки или сотни тысяч рублей потерянной прибыли, в зависимости от масштаба производства.

• Совокупная стоимость владения (TCO): При расчете TCO необходимо учитывать не только стоимость приобретения (CAPEX), но и все эксплуатационные расходы (OPEX), включая энергию, обслуживание, ремонт и утилизацию на протяжении всего жизненного цикла оборудования. Оребренные ТЭНы, как правило, демонстрируют более низкий TCO в долгосрочной перспективе, особенно в высокоинтенсивных режимах эксплуатации.

Пошаговая реализация и интеграция в промышленные системы

Внедрение оребренных ТЭНов в существующие или новые системы требует тщательного планирования. Ниже представлены ключевые этапы и рекомендации для эффективной реализации.

1. Анализ требований и проектирование системы (Этап 1: Планирование)
   • Определите требуемую тепловую мощность для конкретного процесса. Учтите объем нагреваемой среды, начальную и конечную температуру, потери тепла через изоляцию.
   • Рассчитайте необходимую скорость воздушного потока. Для оребренных ТЭНов это критически важный параметр, как правило, не менее 6 м/с для обеспечения эффективного теплоотвода.
   • Определите условия окружающей среды: влажность, наличие агрессивных примесей, пыли. Это повлияет на выбор материала трубки (углеродистая или нержавеющая сталь) и тип защиты клеммной коробки.
   • Разработайте компоновку ТЭНов в нагревательной камере или воздуховоде, учитывая их развернутую длину 749 мм и общий диаметр с оребрением около 33 мм. Обеспечьте равномерное распределение тепла и достаточные зазоры для циркуляции воздуха.
   • Спроектируйте систему управления температурой: терморегуляторы, датчики температуры (термопары или терморезисторы), аварийные термовыключатели.
2. Выбор и закупка ТЭНов (Этап 2: Комплектация)
   • Подтвердите спецификации: диаметр трубки 13,5 мм, развернутая длина 749 мм, глубина заделки 59 мм, мощность 2 кВт, напряжение 220 В, ширина ленты оребрения 10 мм.
   • Уточните материал трубки и оребрения. Для агрессивных сред приоритет нержавеющей стали.
   • Рассмотрите возможность заказа индивидуальных конфигураций у производителя для оптимального соответствия вашему оборудованию.
   • Приобретайте продукцию у проверенных поставщиков, предоставляющих сертификаты качества и гарантии.
3. Монтаж и подключение (Этап 3: Инсталляция)
   • Монтаж ТЭНа осуществляется путем крепления контактных стержней. Глубина заделки 59 мм обеспечивает достаточную механическую прочность и изоляцию.
   • Обеспечьте надежное электрическое подключение, соответствующее номинальному напряжению 220 В и мощности 2 кВт. Используйте провода с достаточным сечением.
   • При пайке или монтаже убедитесь, что работы не ведутся ближе 30-40 мм от торцов оребрения, чтобы избежать повреждения конструкции и герметизации.
   • Установите систему принудительного обдува (вентилятор, воздуходувка) с гарантированной скоростью потока воздуха. Без обдува ТЭНы не могут работать с заявленной мощностью и быстро выйдут из строя.
   • Проверьте наличие и работоспособность защитных устройств: автоматические выключатели, устройства защитного отключения (УЗО), термоограничители.
4. Пусконаладка и тестирование (Этап 4: Ввод в эксплуатацию)
   • Проведите предварительные электрические измерения (сопротивление изоляции, сопротивление нагревательного элемента).
   • Запустите систему в тестовом режиме, контролируя температуру ТЭНа и нагреваемой среды.
   • Оптимизируйте параметры обдува для достижения равномерного и стабильного нагрева.
   • Обучите оперативный персонал правилам эксплуатации и безопасности.
5. Эксплуатация и техническое обслуживание (Этап 5: Поддержка)
   • Регулярно проверяйте состояние оребрения на предмет загрязнений (пыль, сажа), которые могут снизить эффективность теплоотдачи. Проводите очистку при необходимости.
   • Контролируйте параметры воздушного потока. Снижение скорости обдува ведет к перегреву и сокращению ресурса ТЭНа.
   • Проверяйте надежность электрических соединений и изоляции.
   • Следите за показаниями температуры поверхности ТЭНа и общей системы, чтобы своевременно выявлять отклонения.

Кейсы применения: от малого бизнеса до крупного производства

Эффективность оребренных ТЭНов 2 кВт на 220 В может быть проиллюстрирована на различных примерах внедрения:

Чек-лист по выбору и внедрению оребренных ТЭНов

Для принятия оптимального решения и минимизации рисков используйте следующий чек-лист:

1. ☐ Определение требуемой мощности: Расчет фактических тепловых потребностей вашей системы. Недостаточная мощность снизит эффективность, избыточная – приведет к переплате.
2. ☐ Анализ среды эксплуатации: Оцените химический состав, влажность и температуру нагреваемого воздуха. Это критично для выбора материала трубки и оребрения (углеродистая или нержавеющая сталь).
3. ☐ Обеспечение принудительного обдува: Подтвердите, что ваша система способна обеспечить минимальную скорость воздушного потока 6 м/с. Без этого оребренный ТЭН не будет работать эффективно и его ресурс сократится.
4. ☐ Габариты и форм-фактор: Убедитесь, что длина 749 мм и внешний диаметр с оребрением (около 33 мм) соответствуют монтажным пространствам вашего оборудования.
5. ☐ Напряжение и электрическое подключение: Проверьте соответствие номинального напряжения ТЭНа (220 В) вашей электросети и обеспечьте правильное сечение кабелей.
6. ☐ Контактный стержень: Глубина заделки 59 мм важна для правильного крепления и электробезопасности. Убедитесь в герметичности и надежности изоляции.
7. ☐ Сертификация и гарантии: Запрашивайте у поставщиков сертификаты соответствия и условия гарантии на продукцию.
8. ☐ Бюджетирование TCO: Включите в расчеты не только стоимость покупки, но и расходы на электроэнергию, обслуживание и возможную замену в перспективе 3-5 лет.
9. ☐ Планирование обслуживания: Разработайте график регулярной очистки оребрения и контроля параметров работы.
