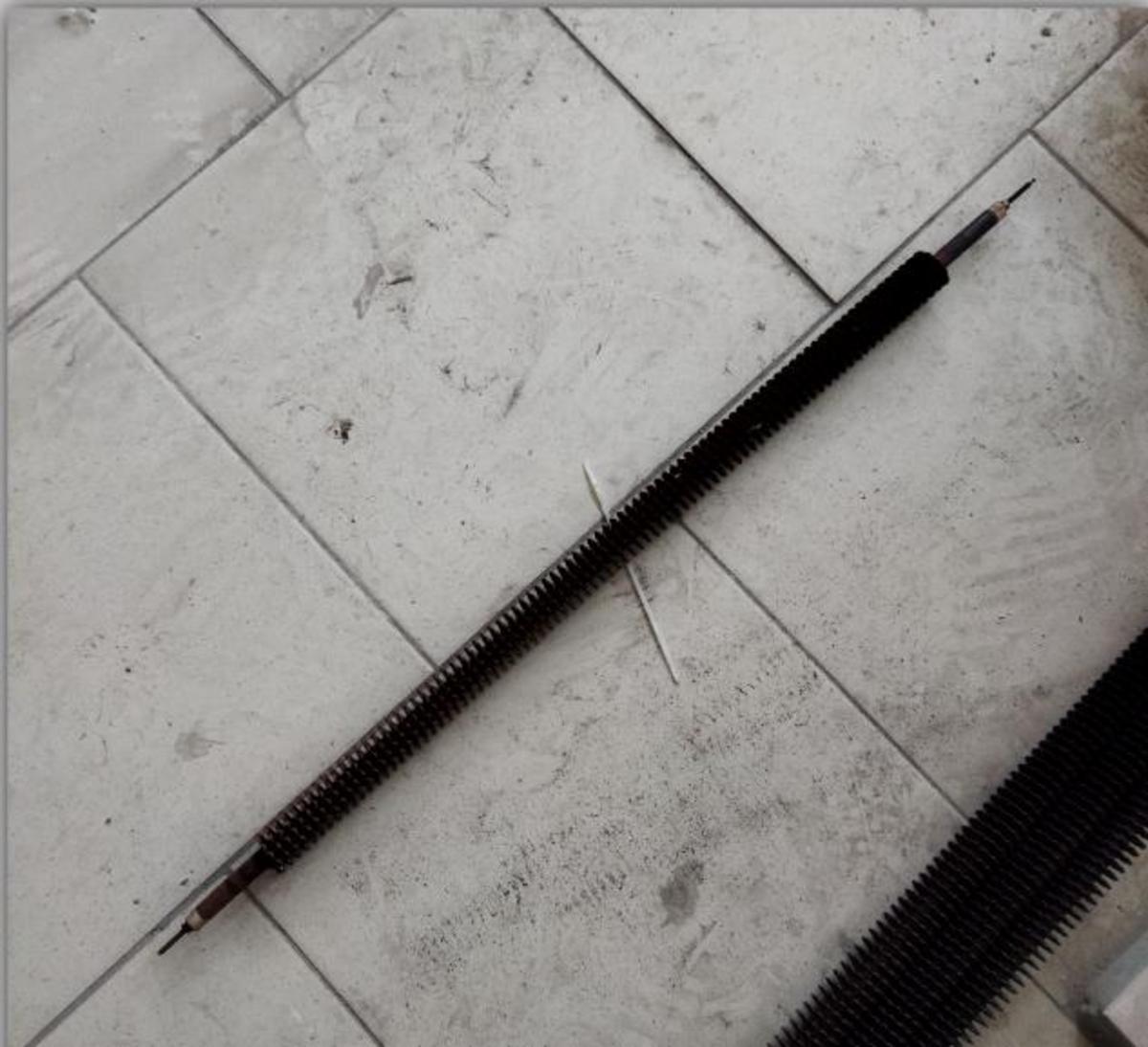

Тэн прямой оребренный. Диаметр тэна d- 13,5 мм L-749 мм Глубина заделки контактного стержня -59мм Мощность-2кВт Напряжение-220В Ширина ленты оребрения- 10 мм

Оребренные трубчатые электронагреватели: Инженерные аспекты и стратегический выбор для промышленных систем

Эффективный нагрев воздушных и газовых сред является критическим фактором в широком спектре промышленных процессов. Трубчатые электронагреватели с оребрением, или оребренные ТЭНы (ТЭН — Трубчатый ЭлектроНагреватель), представляют собой ключевой компонент, специально разработанный для максимально эффективной теплоотдачи в потоках газов. Их конструкция обеспечивает значительно увеличенную площадь контакта с нагреваемой средой по сравнению с гладкими ТЭНами, что приводит к повышению КПД и снижению удельной нагрузки на нагревательный элемент.

Ключевые понятия и терминология

• Оребрение: Специально сформированная металлическая лента, навитая или приваренная к поверхности трубчатого нагревателя. Её основная функция — многократное увеличение площади теплообмена с окружающей газовой средой.
• Удельная поверхностная мощность (УПМ): Параметр, измеряемый в Вт/см², характеризующий мощность, выделяемую на единицу площади поверхности нагревательного элемента. Для оребренных ТЭНов УПМ значительно ниже, чем для гладких, что увеличивает их ресурс и безопасность в воздушной среде.
• Развернутая длина (L): Общая длина активной (нагревательной) части ТЭНа в развернутом состоянии, до его изгиба, если таковой имеется. Влияет на общую мощность и габариты элемента.
• Глубина заделки контактного стержня: Расстояние от торца ТЭНа до начала активной нагревательной части. Этот параметр важен для корректного размещения нагревателя в оборудовании и исключения перегрева контактных групп.
• Тепловая инерция: Способность нагревательного элемента аккумулировать и отдавать тепло. Оребренные ТЭНы, за счет увеличенной массы и площади, обладают большей тепловой инерцией, что может быть как преимуществом (стабильность температуры), так и недостатком (скорость регулирования).

Принцип действия и конструкция

В основе работы оребренного ТЭНа лежит преобразование электрической энергии в тепловую за счет прохождения тока через резистивную спираль, расположенную внутри металлической трубки. Ключевое отличие заключается в наличии оребрения — тонкой металлической ленты (как правило, толщиной 0,4 мм и шириной 10 мм), которая плотно закреплена на внешней поверхности трубки. Это может быть как спиральная навивка с последующей подваркой, так и более сложные профили. Оребрение значительно увеличивает площадь поверхности теплообмена, что позволяет эффективно рассеивать тепло в воздушной или газовой среде с гораздо меньшей температурой поверхности самого ТЭНа при той же или даже более высокой общей мощности.

Конструктивно оребренный ТЭН состоит из следующих основных элементов:

• Металлическая оболочка (трубка): Служит корпусом для резистивной спирали и изолятора. Диаметр трубки может варьироваться, но типичные промышленные стандарты включают 8 мм, 10 мм, 13.5 мм, 16 мм. Материал трубки выбирается исходя из условий эксплуатации и может быть углеродистой, нержавеющей сталью, медью или титаном.
• Резистивная спираль: Нагревательный элемент, изготовленный из высокоомного сплава (например, нихром), расположенный по центру трубки.
• Диэлектрический наполнитель: Мелкодисперсный оксид магния (MgO) или другой изолирующий материал, заполняющий пространство между спиралью и оболочкой. Обеспечивает электрическую изоляцию и эффективную передачу тепла от спирали к оболочке.
• Оребрение: Металлическая лента, чаще всего из углеродистой или нержавеющей стали, плотно приваренная или навитая на поверхность трубки.
• Контактные стержни: Выводы для подключения к электрической сети, обычно изолированные от нагревательной части.

Эффективность теплоотдачи оребренных ТЭНов в потоке воздуха может быть на 200-250% выше по сравнению с неоребренными аналогами при сопоставимых габаритах. Это позволяет либо значительно сократить количество нагревателей для достижения требуемой мощности, либо существенно продлить срок их службы за счет более низких рабочих температур поверхности.

Специфические характеристики и типоразмеры

При выборе оребренных ТЭНов для промышленных задач критически важно учитывать их типовые характеристики, которые определяют совместимость с оборудованием и эффективность процесса. Рассмотрим основные параметры на примере стандартного элемента:

• Диаметр ТЭНа (D): 13,5 мм. Это один из распространенных диаметров, обеспечивающий хороший баланс между механической прочностью и компактностью. В зависимости от требований к мощности и пространству, доступны также диаметры от 8 мм до 18 мм и более.
• Развернутая длина (L): 749 мм. Этот параметр напрямую коррелирует с общей длиной активной нагревательной поверхности и, как следствие, с максимальной достижимой мощностью при заданной удельной нагрузке. Длины могут варьироваться от 280 мм до 6000 мм.
• Глубина заделки контактного стержня: 59 мм. Стандартизированный размер, предотвращающий перегрев и повреждение контактной группы при монтаже и эксплуатации.
• Мощность: 2 кВт. Типовая мощность для данного примера. Диапазон мощностей оребренных ТЭНов в промышленности очень широк — от нескольких сотен ватт до десятков киловатт на один элемент, в зависимости от его длины, диаметра и условий применения.
• Напряжение: 220 В. Наиболее распространенное однофазное напряжение. Также доступны варианты на 380 В (трехфазное), 12 В, 24 В, 48 В для специфических или низковольтных систем.
• Ширина ленты оребрения: 10 мм. Этот параметр влияет на плотность оребрения и, соответственно, на общую площадь теплообмена.

Выбор оптимального типоразмера и характеристик должен основываться на детальном теплотехническом расчете для конкретной установки, чтобы обеспечить необходимую производительность, долговечность и безопасность. Некорректный выбор может привести к перерасходу энергии, преждевременному выходу элемента из строя или недостаточной мощности нагрева.

Сферы применения и классификация

Оребренные ТЭНы нашли широкое применение в самых разнообразных отраслях промышленности и бытового сектора благодаря своей эффективности и адаптивности. Их классификация обычно происходит по форме, материалу, мощности и типу рабочей среды.

Промышленные применения:

• Системы воздушного отопления и вентиляции: Тепловентиляторы, промышленные калориферы, тепловые завесы и тепловые пушки. Эти системы используются для обогрева производственных цехов, складов, ангаров, а также для создания температурных барьеров.
• Сушильные камеры: Применяются в камерах для сушки деталей после окраски, термической обработки, а также для сушки сыпучих материалов (песок, зерно, древесная стружка).
• Термическая обработка: В печах для полимеризации красок, термоусадки, вулканизации, где требуется точное поддержание высокой температуры воздушной среды.
• Технологические процессы: Нагрев воздуха или газовых смесей в химической, пищевой, фармацевтической промышленности, например, для стерилизации, обжига, высушивания компонентов.
• Защита от обледенения: В системах антиобледенения для оборудования, трубопроводов, вентиляционных шахт.

Бытовое применение:

• Конвекторы и электрокалориферы: Основные элементы для нагрева воздуха в бытовых отопительных приборах.
• Электрические сушилки: Для белья, обуви, овощей и фруктов.

Классификация по форме:

• Прямые оребренные ТЭНы: Наиболее распространенный тип, используется в большинстве стандартных систем воздушного нагрева, где нет ограничений по геометрии.
• Согнутые оребренные ТЭНы: Применяются в случаях, когда требуется компактное размещение или специфическое распределение тепла, например, в круглых камерах, печах с ограниченным пространством. Изгибы могут быть различных форм — U-образные, W-образные, спиральные.

Материалы и особенности изготовления:

Выбор материала оболочки и оребрения критичен для долговечности и надежности ТЭНа.

Процесс изготовления оребренных ТЭНов требует высокой точности. Особое внимание уделяется однородности материалов и коэффициенту теплового расширения между трубкой и оребрением. Плотная подварка или навивка оребрения без зазоров — залог максимальной теплоотдачи и предотвращения локальных перегревов, которые могут сократить срок службы элемента.

Критерии выбора оребренных ТЭНов для оптимизации процессов

Выбор оптимального оребренного ТЭНа — это не просто подбор по мощности. Это комплексное решение, которое влияет на энергоэффективность, надежность, безопасность и общую стоимость владения (TCO) промышленной системы. Ниже представлены ключевые критерии, которые должны быть учтены:

1. Требуемая мощность и напряжение: Определяются на основе теплотехнического расчета для поддержания заданной температуры и объема нагреваемой среды. Важно обеспечить соответствие ТЭНа существующей электрической сети. Перегрузка или недогрузка системы может привести к сбоям или неэффективности.
2. Рабочая среда и её характеристики:
   • Тип газа: Воздух, азот, другие инертные газы.
   • Температура среды: Максимальная и минимальная рабочая температура.
   • Агрессивность среды: Наличие коррозионно-активных веществ, влажности, абразивных частиц. Это напрямую влияет на выбор материала оболочки и оребрения. Для агрессивных сред необходима нержавеющая сталь или титан.
   • Скорость потока: Высокая скорость потока воздуха значительно увеличивает эффективность теплоотдачи, позволяя использовать ТЭНы с более высокой удельной мощностью.
3. Материал ТЭНа: Как было отмечено, углеродистая сталь (например, Сталь 10, Сталь 20) подходит для сухих, неагрессивных сред. Нержавеющая сталь (например, AISI 304, AISI 321, AISI 316L) предпочтительна для влажных, коррозионных или пищевых сред.
4. Конструктивное исполнение:
   • Форма: Прямые ТЭНы проще в установке и обслуживании. Изогнутые (U, W, спиральные) позволяют оптимизировать размещение в ограниченном пространстве, но могут быть дороже в производстве.
   • Габаритные размеры: Длина, диаметр, глубина заделки должны соответствовать посадочным местам в оборудовании.
   • Тип крепления: Штуцеры, фланцы, резьбовые соединения – выбор зависит от конструкции корпуса оборудования.
5. Удельная поверхностная мощность (УПМ): Для воздушных ТЭНов критически важно, чтобы УПМ не превышала допустимых значений (обычно 3,5-4,5 Вт/см² для оребренных) во избежание перегрева спирали и преждевременного выхода из строя. Это достигается за счет увеличенной площади оребрения.
6. Требования к безопасности и сертификации: Соответствие стандартам безопасности (например, ГОСТ, ТР ТС, CE) является обязательным для промышленного применения, особенно во взрывоопасных зонах или при работе с пищевыми продуктами.
7. Срок службы и ремонтопригодность: Высококачественные ТЭНы имеют больший ресурс, что сокращает расходы на замену и снижает время простоя оборудования.

Комплексный подход к выбору гарантирует не только функциональность, но и экономическую эффективность решения на протяжении всего жизненного цикла оборудования.

Сравнительный анализ: Оребренные vs. Неоребренные ТЭНы

Понимание фундаментальных различий между оребренными и неоребренными ТЭНами критически важно для принятия обоснованных решений в области промышленного теплоснабжения. Основное отличие кроется в эффективности теплоотдачи в воздушной или газовой среде.

Очевидно, что, несмотря на более высокую начальную стоимость, оребренные ТЭНы предлагают значительные преимущества в долгосрочной перспективе для систем, предназначенных для нагрева воздуха и газов. Их применение ведет к существенной экономии эксплуатационных расходов, повышению надежности и безопасности работы оборудования, что критически важно для промышленных предприятий.

Понимание базовых характеристик и преимуществ оребренных ТЭНов является фундаментом для их успешного внедрения. Однако стратегический выбор и эффективная эксплуатация требуют глубокого анализа архитектуры системы, поэтапной реализации проекта и постоянной оптимизации. Далее мы рассмотрим продвинутые аспекты проектирования, установки и обслуживания, а также практические кейсы, демонстрирующие экономическую целесообразность таких решений.

Продвинутая практика и внедрение оребренных ТЭНов в промышленные системы

Переход от базового понимания к стратегическому внедрению оребренных ТЭНов в промышленные процессы требует глубокой проработки архитектуры системы, планирования жизненного цикла и оценки совокупной стоимости владения. Здесь акцент смещается на интеграцию, масштабируемость, безопасность и максимальную экономическую эффективность.

Планирование и проектирование систем с оребренными ТЭНами

Эффективное проектирование системы нагрева с оребренными ТЭНами начинается с детального анализа потребностей и условий эксплуатации. Это не просто замена одного элемента другим, а комплексный инжиниринговый подход, охватывающий теплотехнические, электрические и механические аспекты.

1. Теплотехнический расчет и моделирование:

• Определение требуемой тепловой мощности: Расчет потерь тепла, объема нагреваемой среды, требуемой скорости нагрева и поддержания температуры. Учитываются теплоизоляция, притоки/оттоки воздуха.
• Выбор оптимальной удельной поверхностной мощности (УПМ): Для воздушных ТЭНов этот параметр крайне важен. Слишком высокая УПМ приведет к быстрому перегоранию, низкая — к неэффективности. Целевое значение УПМ для оребренных ТЭНов обычно находится в диапазоне 3.5 – 4.5 Вт/см², в то время как для гладких ТЭНов в воздушной среде оно не должно превышать 1.5-2.5 Вт/см².
• Термодинамическое моделирование: Использование CFD (Computational Fluid Dynamics) для симуляции потоков воздуха и распределения температур в нагревательной камере. Это позволяет оптимизировать расположение ТЭНов, оребрения и вентиляционных каналов для равномерного нагрева и минимизации потерь.

2. Электрическая архитектура и управление:

• Схема подключения: Однофазное или трехфазное подключение, звезда/треугольник для групп ТЭНов. Балансировка нагрузки по фазам.
• Системы регулирования мощности: Использование тиристорных регуляторов мощности (SSR — Solid State Relays) или ПИД-регуляторов (Пропорционально-Интегрально-Дифференциальные) для точного поддержания температуры. Это обеспечивает не только точность, но и продлевает срок службы ТЭНов за счет плавного включения/выключения.
• Интеграция с АСУ ТП (Автоматизированные Системы Управления Технологическими Процессами): Подключение нагревательной системы к общей системе управления предприятия (SCADA, PLC) для мониторинга, удаленного управления и сбора данных.
• Защита: Автоматические выключатели, устройства защитного отключения (УЗО), термореле, датчики перегрева для предотвращения аварийных ситуаций.

3. Механическая интеграция и компоновка:

• Корпуса и камеры: Проектирование или адаптация нагревательных камер с учетом оптимального расположения ТЭНов, обеспечения достаточного зазора для циркуляции воздуха и возможности обслуживания.
• Системы вентиляции: Мощность и тип вентиляторов должны соответствовать объему и скорости потока воздуха, необходимого для эффективной работы оребренных ТЭНов.
• Материалы конструкции: Выбор материалов для корпусов и креплений, устойчивых к высоким температурам и коррозии.

Пошаговая реализация проекта установки и модернизации

Внедрение или модернизация системы нагрева с оребренными ТЭНами — это проект, требующий структурированного подхода. Ниже представлен типовой чек-лист этапов:

1. Анализ требований и техническое задание (ТЗ):
   • Определение целевых температур, объема нагреваемой среды, требуемой производительности.
   • Выявление специфических условий эксплуатации (агрессивность среды, влажность, вибрации).
   • Оценка существующих мощностей и инфраструктуры.
   • Формирование бюджета и сроков проекта.
2. Проектирование и подбор оборудования:
   • Выполнение теплотехнических и электрических расчетов.
   • Выбор оптимального типа, мощности, материала и формы оребренных ТЭНов.
   • Проектирование системы управления и безопасности (регуляторы, датчики, автоматика).
   • Подготовка чертежей и проектной документации.
3. Закупка и логистика:
   • Размещение заказов у проверенных поставщиков.
   • Контроль качества поставляемых компонентов.
   • Организация доставки и складирования.
4. Монтаж и пусконаладочные работы:
   • Установка ТЭНов: Строгое соблюдение рекомендаций производителя по зазорам, креплениям и электрическим соединениям.
   • Подключение электрооборудования: Монтаж щитов управления, кабельных трасс, защитной автоматики.
   • Проверка системы: Тестирование изоляции, сопротивления, целостности цепей.
   • Пуск и настройка: Постепенный выход на рабочие параметры, калибровка датчиков и регуляторов.
5. Эксплуатация и мониторинг:
   • Обучение персонала правилам эксплуатации и базовому обслуживанию.
   • Внедрение системы мониторинга температуры, тока, напряжения и состояния ТЭНов.
   • Создание регламента планового технического обслуживания (ПТО).
6. Оптимизация и масштабирование:
   • Анализ данных эксплуатации для выявления возможностей по повышению эффективности.
   • Рассмотрение возможности внедрения предиктивной аналитики для прогнозирования отказов.
   • Планирование расширения или модернизации системы при изменении производственных потребностей.

Оптимизация эксплуатации и расчет ROI

Эффективность инвестиций в современные системы нагрева с оребренными ТЭНами измеряется не только их первоначальной стоимостью, но и долгосрочной экономией и улучшением производственных показателей. Рассмотрим ключевые аспекты оптимизации и расчеты ROI.

Энергоэффективность и снижение OpEx:

Применение оребренных ТЭНов, как правило, позволяет снизить потребление электроэнергии на единицу производимой тепловой энергии за счет следующих факторов:

• Снижение температуры поверхности: Меньшие тепловые потери в окружающую среду, особенно при длительной работе.
• Быстрый выход на режим: За счет эффективной теплоотдачи система быстрее достигает заданной температуры, сокращая время работы на полной мощности.
• Увеличенный ресурс: Снижение частоты замены элементов, что сокращает расходы на закупку, монтаж и время простоя оборудования.

Пример расчета ROI (упрощенный):

Предположим, модернизация нагревательной печи с неоребренных ТЭНов на оребренные общим объемом 20 кВт:

• Капитальные затраты (CapEx):
  • Стоимость новых оребренных ТЭНов: 100 000 руб. (выше, чем гладкие).
  • Стоимость монтажа и пусконаладки: 50 000 руб.
  • Итого CapEx: 150 000 руб.
• Операционные расходы (OpEx) до модернизации:
  • Потребление электроэнергии: 20 кВт * 8 часов/день * 250 дней/год = 40 000 кВт*ч/год.
  • Стоимость электроэнергии: 8 руб./кВт*ч.
  • Годовые расходы на электроэнергию: 40 000 * 8 = 320 000 руб.
  • Частая замена ТЭНов, простои: 30 000 руб./год.
  • Итого OpEx до: 350 000 руб./год.
• Ожидаемые OpEx после модернизации (за счет повышения КПД и снижения частоты замен):
  • Снижение потребления энергии на 25%: 40 000 * 0.75 = 30 000 кВт*ч/год.
  • Годовые расходы на электроэнергию: 30 000 * 8 = 240 000 руб.
  • Снижение расходов на обслуживание/простои на 70%: 30 000 * 0.3 = 9 000 руб./год.
  • Итого OpEx после: 249 000 руб./год.

Годовая экономия: 350 000 руб. — 249 000 руб. = 101 000 руб.

Срок окупаемости (Payback Period): CapEx / Годовая экономия = 150 000 / 101 000 ≈ 1.48 года.

ROI за 5 лет: (5 * 101 000 — 150 000) / 150 000 * 100% = (505 000 — 150 000) / 150 000 * 100% = 236%.

Этот упрощенный расчет демонстрирует значительный экономический эффект от инвестиций в более эффективные нагревательные элементы.

Техническое обслуживание и предиктивная аналитика:

• План-график ППР (Планово-Предупредительных Ремонтов): Регулярные осмотры, очистка оребрения от пыли и загрязнений (которые снижают эффективность теплоотдачи), проверка электрических соединений.
• Диагностика: Измерение сопротивления изоляции, контроль равномерности нагрева, выявление точек перегрева с помощью тепловизоров.
• Предиктивная аналитика: Для крупных промышленных систем возможно внедрение датчиков тока, напряжения, температуры на каждый ТЭН или группу. Сбор этих данных и анализ с использованием машинного обучения позволяет прогнозировать отказ элемента до его фактического выхода из строя, минимизируя внеплановые простои.

Кейсы внедрения в различных промышленных секторах

Примеры из практики показывают, как стратегический подход к выбору и внедрению оребренных ТЭНов приносит ощутимые результаты.

Кейс 1: Крупное предприятие (Enterprise) — Модернизация сушильной камеры для окрашенных изделий

Исходная проблема: Производство крупногабаритных металлоконструкций сталкивалось с высокими затратами на электроэнергию и частыми простоями сушильной камеры из-за перегорания гладких ТЭНов. Неравномерный нагрев приводил к дефектам покрытия.

Решение: Разработка новой системы нагрева на базе оребренных ТЭНов из нержавеющей стали (AISI 321) мощностью 3 кВт каждый, специально разработанных для высоких температур и равномерного распределения тепла. Внедрена система ПИД-регулирования с несколькими температурными датчиками по объему камеры, интегрированная в централизованную АСУ ТП.

Результат:

• Снижение энергопотребления на 30% за счет оптимизированной теплоотдачи и точного контроля температуры.
• Увеличение срока службы ТЭНов в 3.5 раза (с 6 месяцев до 21 месяца), что сократило затраты на обслуживание и простои на 75%.
• Улучшение качества сушки и снижение процента брака, что привело к росту производительности на 15%.
• Срок окупаемости инвестиций составил 1.8 года.

Кейс 2: Малый и средний бизнес (SMB) — Обогрев производственного помещения

Исходная проблема: Небольшой цех по обработке дерева использовал бытовые электрокалориферы, что приводило к высоким счетам за электроэнергию и недостаточному обогреву в зимний период. Низкая надежность оборудования.

Решение: Установка нескольких промышленных тепловых пушек, оснащенных оребренными ТЭНами из углеродистой стали (так как среда не агрессивная и сухая). Выбраны ТЭНы мощностью 5 кВт каждый, с улучшенным оребрением и защитой от пыли.

Результат:

• Снижение ежемесячных затрат на отопление на 20-22% при сохранении комфортной температуры.
• Повышение надежности системы обогрева, отсутствие поломок ТЭНов за последние 2 года.
• Улучшение условий труда и производительности работников.
• Комплексное решение обеспечило быстрый обогрев помещения после простоя, что сократило время подготовки к работе.

Кейс 3: Регулируемая отрасль — Нагрев газовой смеси в фармацевтическом производстве

Исходная проблема: В процессе стерилизации фармацевтических компонентов требовался сверхчистый и равномерно нагретый поток азота. Существующие гладкие ТЭНы давали нестабильную температуру и имели короткий срок службы из-за высоких требований к чистоте и частым циклам. Критически важна была точность и отсутствие эмиссии частиц.

Решение: Разработка уникального нагревательного модуля с оребренными ТЭНами из полированной нержавеющей стали AISI 316L, специально предназначенными для газовых потоков высокой чистоты. Внедрена многозонная система регулирования температуры с сверхточными датчиками и плавным управлением мощностью для каждой зоны, чтобы обеспечить равномерность до ±0.5°C.

Результат:

• Стабилизация температуры газовой смеси, полное соответствие требованиям GMP (Good Manufacturing Practice).
• Увеличение срока службы нагревательных элементов в 4 раза за счет низких удельных нагрузок и высококачественных материалов.
• Снижение рисков загрязнения продукта, что минимизировало издержки на контроль качества и предотвратило отзыв партий.
• Сокращение времени на обслуживание и валидацию системы.
