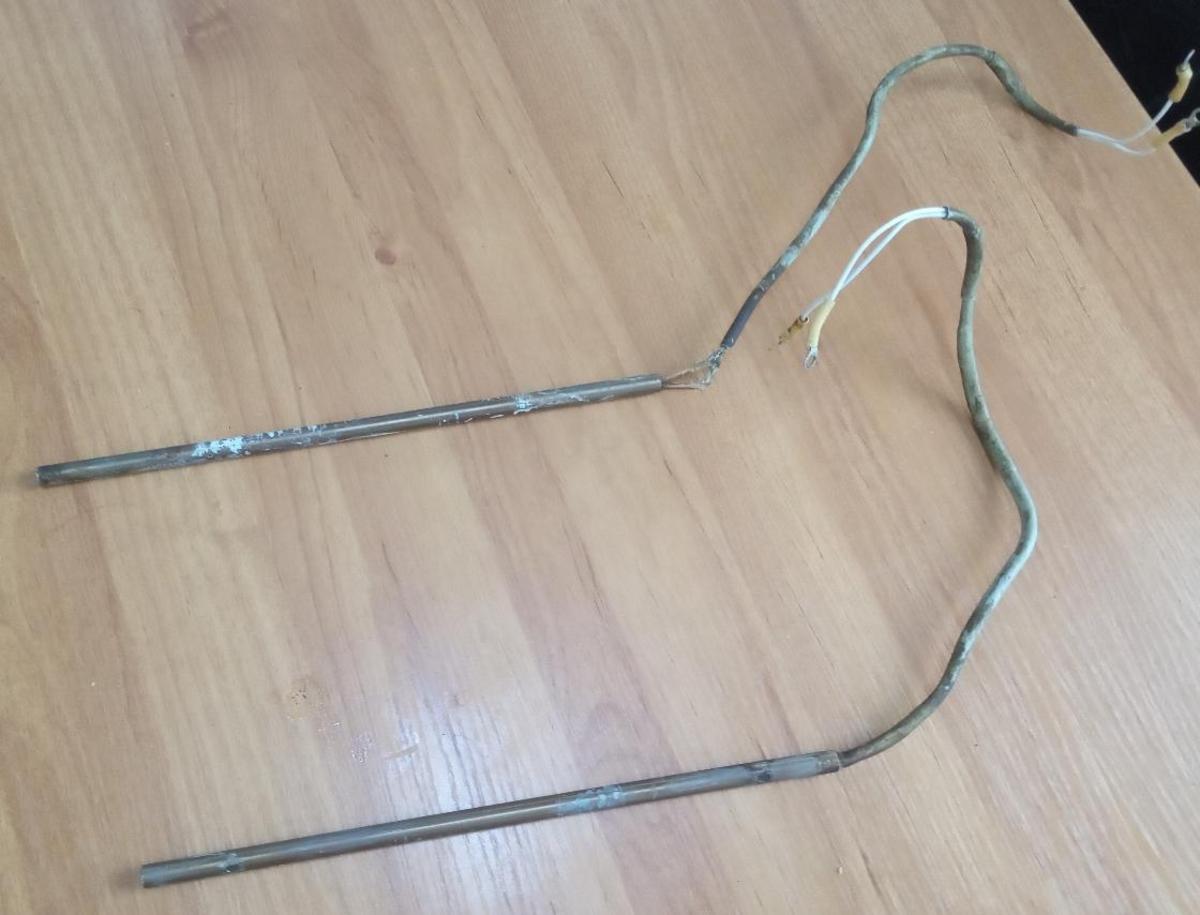

Тэн патронного типа HLP KAWAI JAPAN 200V 300W L=250mm. D=8mm. Lпровода (термостойкий) = 400mm., нержавейка

Поиск и адаптация нестандартных патронных ТЭНов: Стратегия для промышленных предприятий

По вашему запросу не найдено точных технических данных для ТЭНа патронного типа с маркировкой KAWAI JAPAN 200V 300W, L=250mm, D=8mm, Lпровода (термостойкий) = 400mm, из нержавеющей стали в общедоступных каталогах и базах данных. Отсутствие прямой информации по конкретной OEM-модели (Original Equipment Manufacturer – производитель оригинального оборудования) является распространённой проблемой для предприятий, эксплуатирующих специализированное импортное оборудование. Однако на основе имеющихся аналогов и опыта работы с патронными ТЭНами (ТЭНП) можно составить структурную экспертную статью с учетом профессиональных требований к таким элементам и рекомендациями по выбору, применению, подключению и обслуживанию. Цель данной статьи — предоставить практические рекомендации для руководителей производственных отделов, инженеров по закупкам, технологов и специалистов по обслуживанию оборудования, сталкивающихся с необходимостью замены или поиска специфических нагревательных элементов.

Ключевые понятия и терминология

• Патронный ТЭН (ТЭНП): Компактный трубчатый электрический нагреватель, предназначенный для установки в отверстия оборудования для прямого контактного нагрева.
• OEM-комплектующая: Деталь, произведенная одной компанией для использования в продукции другой компании (оригинального производителя оборудования). Часто имеет уникальные характеристики или маркировку, не представленные в розничной торговле.
• Удельная мощность: Количество тепла, выделяемого нагревательным элементом на единицу площади его поверхности (Вт/см²). Высокая удельная мощность ТЭНП обеспечивает быстрый и эффективный нагрев.
• Тепловой контакт: Эффективность передачи тепла от ТЭНа к нагреваемой среде или детали. Критически зависит от точности посадки и использования теплопроводящих материалов.
• Термостойкий провод: Провод с изоляцией, способной выдерживать высокие температуры окружающей среды без потери эксплуатационных свойств, обеспечивая безопасное электрическое подключение.
• Коррозионная стойкость: Способность материала противостоять разрушению под воздействием агрессивных сред (химических реагентов, влаги, высоких температур).

Техническая конструкция и принцип работы патронных ТЭНов

Патронные ТЭНы (ТЭНП) представляют собой высокоэффективные компактные нагревательные элементы, ключевая особенность которых — прямой теплоперенос. Они встраиваются непосредственно в металлические отверстия оборудования, что обеспечивает минимальные потери тепла и высокую скорость нагрева целевой детали или рабочей среды. Типичная конструкция включает в себя внешнюю трубку, чаще всего из нержавеющей стали, внутри которой размещена нагревательная спираль из нихрома. Спираль изолирована от внешней трубки высокоплотным оксидом магния (MgO), который обладает отличными диэлектрическими и теплопроводящими свойствами при высоких температурах. Концы ТЭНа герметизированы, а из них выведены контакты для подключения к источнику питания, как правило, через термостойкие провода.

Типичные технические характеристики патронных ТЭНов и анализ запроса

Для понимания особенностей вашего запроса относительно KAWAI JAPAN 200V 300W L=250mm D=8mm, Lпровода (термостойкий) = 400mm, из нержавеющей стали, рассмотрим типовые параметры патронных ТЭНов и сравним их с предоставленными данными.

Конструктивные особенности, влияющие на операционные риски

• Габариты: Точность диаметра (D=8 мм) и длины (L=250 мм) критична для обеспечения максимального теплового контакта. Зазор всего в 0,1–0,2 мм может значительно снизить эффективность теплопередачи, увеличить температуру на поверхности ТЭНа и привести к его преждевременному выходу из строя из-за перегрева.
• Электрические параметры: Напряжение 200 В, 300 Вт, является специфическим. Использование ТЭНа на 220 В вместо 200 В приведет к повышению мощности примерно на 21% (P = U²/R), что может вызвать локальный перегрев, сократить срок службы и потенциально повредить оборудование.
• Термостойкий провод: Длина 400 мм и термостойкость провода обеспечивают безопасность и надежность подключения в условиях высоких температур. Использование обычных проводов недопустимо из-за риска расплавления изоляции и короткого замыкания.
• Материал трубки: Нержавеющая сталь гарантирует коррозионную стойкость и механическую прочность, что важно для долговечности и надежности в агрессивных промышленных средах.

Промышленные применения и особенности эксплуатации

Патронные ТЭНы нашли широкое применение в различных отраслях промышленности благодаря своей способности обеспечивать концентрированный и точный нагрев. Их основное назначение — прямой контактный нагрев металлических частей оборудования: это могут быть пресс-формы в литье пластмасс и резины, нагревательные блоки экструдеров и термопластавтоматов, плиты в упаковочных машинах, клеевые ванны в мебельной и обувной промышленности, а также нагревательные элементы для медицинского и лабораторного оборудования. Хотя иногда они могут использоваться для нагрева жидкостей или газов (с соответствующей конструкцией), их максимальная эффективность достигается при работе в условиях плотного контакта с твердыми телами.

Преимущества и недостатки с точки зрения TCO

При принятии решений о закупке и эксплуатации важно оценивать полный цикл стоимости владения (Total Cost of Ownership, TCO) патронных ТЭНов.

Плюсы (факторы, снижающие TCO):

• Высокая удельная мощность: Обеспечивает быстрый и эффективный нагрев, сокращая время производственного цикла и энергопотребление.
• Компактность и простота установки: Минимизирует время на монтаж и замену, снижая затраты на обслуживание.
• Долговечность: При правильном подборе и эксплуатации (соответствие материала, мощности, режимов) срок службы составляет от 10 000 до 20 000 часов, что снижает частоту замен и затраты на запчасти.
• Гибкость применения: Возможность заказа под точные параметры (включая нестандартные) позволяет оптимизировать процессы под конкретное оборудование, повышая эффективность.

Минусы (факторы, увеличивающие TCO):

• Чувствительность к перегреву: Недостаточный отвод тепла или неправильный монтаж ведут к резкому снижению срока службы (до 1000–3000 часов) и увеличению затрат на частые замены, а также к простоям оборудования.
• Необходимость точного подбора геометрии: Ошибки в диаметре или длине ТЭНа приводят к плохому тепловому контакту, перегреву и поломкам, что влечет за собой дополнительные расходы на диагностику и повторную закупку.
• Ограниченная ремонтопригодность: Патронные ТЭНы, как правило, неремонтопригодны. Выход из строя требует полной замены, что повышает операционные расходы при частых поломках.
• Сложность поиска OEM-комплектующих: Как в случае с KAWAI JAPAN 200V 300W, отсутствие детали в открытых каталогах может привести к длительным простоям оборудования, высокой стоимости срочных поставок или необходимости доработки аналогов.

Сравнительная таблица стратегий поиска и адаптации нестандартных ТЭНов

Когда речь заходит о замене специализированного патронного ТЭНа, такого как KAWAI JAPAN 200V 300W, руководителям и инженерам необходимо выбрать оптимальную стратегию, балансируя между стоимостью, сроками, рисками и требуемыми ресурсами.

Выбор оптимальной стратегии зависит от критичности оборудования, имеющихся ресурсов и приемлемых сроков простоя. Далее мы углубимся в пошаговые процессы реализации выбранной стратегии, рассмотрим конкретные сценарии и предоставим практические рекомендации по внедрению и эксплуатации, чтобы минимизировать риски и оптимизировать затраты.

Продвинутая практика и внедрение нестандартных ТЭНов

После оценки потенциальных стратегий поиска и адаптации патронных ТЭНов, таких как KAWAI JAPAN 200V 300W, следующим шагом является детализация процесса внедрения. Этот этап требует методичного подхода, координации между отделами и строгого контроля качества, чтобы обеспечить надежность, безопасность и экономическую целесообразность решения.

Пошаговая реализация: от подбора до интеграции

Внедрение специализированного нагревательного элемента можно разбить на несколько фаз, каждая из которых имеет свои задачи, ответственных лиц и артефакты.

1. Фаза 1: Детальная диагностика и сбор требований (Спринт 1: 1-3 дня)
   • **Цель:** Подтверждение необходимости замены, точное определение всех параметров.
   • **Роли:** Инженер-механик, инженер-электрик, оператор оборудования.
   • **Действия:**
     • Визуальный осмотр вышедшего из строя ТЭНа и посадочного места.
     • Измерение точных габаритов (длина, диаметр) с допуском до 0,05 мм.
     • Проверка рабочего напряжения и мощности оборудования.
     • Анализ среды эксплуатации (температура, влажность, агрессивность).
     • Фиксация маркировки (если есть), серийных номеров оборудования.
   • **Артефакты:** Акт дефектации, фото ТЭНа и оборудования, заполненная техническая карта.
2. Фаза 2: Поиск и верификация поставщиков (Спринт 2: 3-10 дней)
   • **Цель:** Выбор оптимального поставщика и типа ТЭНа (OEM, аналог, под заказ, адаптированный).
   • **Роли:** Отдел закупок, инженер-технолог, руководитель проекта.
   • **Действия:**
     • Отправка запросов производителям OEM или их официальным дилерам (приоритетно для KAWAI JAPAN).
     • Поиск аналогов у ведущих мировых и российских производителей ТЭНов (например, Backer, Hotwatt, Chromalox, ТЭН-Холдинг).
     • Сбор коммерческих предложений с указанием сроков, стоимости, сертификации.
     • Анализ репутации поставщиков, отзывов, гарантийных условий.
     • Предварительная оценка экономической эффективности (сравнение TCO различных вариантов).
   • **Артефакты:** Сводная таблица предложений, протоколы переговоров, предварительные спецификации.
3. Фаза 3: Принятие решения и размещение заказа (Спринт 3: 1-3 дня)
   • **Цель:** Окончательный выбор стратегии и оформление заказа.
   • **Роли:** Руководитель подразделения, отдел закупок, главный инженер.
   • **Действия:**
     • Утверждение выбранного варианта ТЭНа и поставщика.
     • Согласование технических параметров, если выбран аналог или изготовление на заказ.
     • Оформление договора поставки/производства.
   • **Артефакты:** Решение о закупке, договор, подтвержденный заказ, техническое задание (ТЗ) для кастомизации.
4. Фаза 4: Входной контроль и подготовка к монтажу (Спринт 4: 1-2 дня после получения)
   • **Цель:** Проверка соответствия поставленного ТЭНа спецификациям.
   • **Роли:** Инженер ОТК (Отдел технического контроля), инженер-электрик.
   • **Действия:**
     • Визуальный осмотр на предмет механических повреждений.
     • Измерение геометрических параметров (длина, диаметр) микрометром.
     • Измерение электрического сопротивления ТЭНа (должно соответствовать расчетному значению: R = U²/P). Для 200В, 300Вт: R = 200²/300 = 40000/300 ≈ 133,3 Ом.
     • Проверка сопротивления изоляции между нагревательным элементом и корпусом (не менее 1 МОм).
     • Тестирование на термостойкость провода (если есть возможность и необходимость).
   • **Артефакты:** Акт входного контроля, протокол измерений.
5. Фаза 5: Монтаж и пусконаладка (Спринт 5: 0.5-1 день)
   • **Цель:** Правильная установка и ввод в эксплуатацию.
   • **Роли:** Инженер-механик, инженер-электрик, специалист по АСУ ТП (Автоматизированная система управления технологическим процессом).
   • **Действия:**
     • Подготовка посадочного места: очистка, обезжиривание.
     • Нанесение термопасты (при необходимости) для улучшения теплового контакта.
     • Аккуратная установка ТЭНа, фиксация.
     • Подключение электропитания с использованием термостойких клемм.
     • Проверка заземления, корректности подключения контроллеров температуры.
     • Пробный запуск оборудования с контролем параметров нагрева и стабильности работы.
   • **Артефакты:** Акт выполненных работ, отчет о пусконаладочных работах.

Кейсы/паттерны: Опыт внедрения в различных условиях

Кейс 1: SMB (Малый и средний бизнес) – Токарное производство (нерегулируемая среда)

Ситуация: Небольшой цех по обработке металла использует импортный токарный станок с нестандартным патронным ТЭНом для нагрева режущей головки. Оригинальная деталь (110В, 150Вт, 6×100мм) вышла из строя, поставка OEM занимает 10 недель. Каждый день простоя обходится в 1500 USD потери прибыли.

Решение: Ввиду критичности простоя, был выбран путь адаптации серийного ТЭНа. Найден ближайший аналог 220В, 300Вт, 6×100мм. Инженеры цеха приобрели внешний преобразователь напряжения 220В -> 110В и подключили его. Мощность ТЭНа пришлось снизить путем применения диммера или использования последовательного включения резистора, чтобы избежать перегрева (220В на 110В ТЭН подавать нельзя). Это позволило восстановить работу станка за 3 дня с общими затратами на ТЭН и преобразователь около 300 USD, сэкономив до 10000 USD на потенциальных простоях.

Вывод: Для SMB с высокой стоимостью простоя, адаптация может быть временным, но эффективным решением, требующим квалифицированного электротехнического расчета и контроля.

Кейс 2: Enterprise (Крупное предприятие) – Автоматизированная линия упаковки (регулируемая среда)

Ситуация: На пищевом комбинате вышла из строя термоусадочная машина, оснащенная 20 патронными ТЭНами 200V 500W KAWAI JAPAN. Простой линии угрожает срывом крупных контрактов. Оригинальных запчастей нет в наличии, срок поставки от дилера — 8-12 недель.

Решение: Принято решение заказать изготовление ТЭНов по образцу на специализированном российском заводе. Инженеры предприятия предоставили вышедший из строя ТЭН, а также детальные чертежи посадочных мест и требования к материалу (пищевая нержавеющая сталь) и сертификации. Производитель предложил срок изготовления 6 недель. Для минимизации рисков был заказан двойной комплект. Параллельно, для временного запуска, 2-3 ТЭНа были подобраны с близкими параметрами (220В, 450Вт), с использованием внешних регуляторов напряжения, но с осознанием риска снижения их срока службы.

Вывод: Крупные предприятия могут позволить себе индивидуальное изготовление, что обеспечивает полную совместимость и надежность в долгосрочной перспективе, но требует тщательного планирования и контроля качества. Временные решения могут быть использованы для сокращения критического простоя.

Кейс 3: Regulated (Предприятие с жестким регулированием) – Фармацевтическое производство

Ситуация: Стерилизационное оборудование на фармацевтическом заводе требует замены патронного ТЭНа (110В, 200Вт, 10×150мм), который должен соответствовать стандартам GMP (Good Manufacturing Practice). Оригинальный поставщик прекратил выпуск данной модели.

Решение: Единственно приемлемым решением стало обращение к специализированному производителю промышленных ТЭНов с запросом на полную реверс-инженерию и изготовление под заказ с обязательной сертификацией. Процесс включал:

1. Разборку оригинального ТЭНа для анализа состава материалов и конструкции.
2. Разработку ТЗ и чертежей, соответствующих GMP.
3. Изготовление опытной партии с последующими испытаниями на стендах.
4. Сертификацию материалов и готовой продукции.

Весь процесс занял до 20 недель, но гарантировал полное соответствие регуляторным требованиям и исключил риски для производства. Стоимость была значительно выше, чем для серийных аналогов, но экономический эффект от отсутствия штрафов и сохранения лицензий оправдал инвестиции.

Вывод: В регулируемых отраслях приоритет всегда отдается полному соответствию стандартам, даже если это влечет за собой увеличение сроков и затрат. Реверс-инженерия и изготовление на заказ с последующей сертификацией – обязательный путь.

Чек-лист для оценки и выбора патронных ТЭНов

Для принятия обоснованного решения при выборе и закупке нестандартных патронных ТЭНов рекомендуется использовать следующий чек-лист:

1. Технические параметры:
   • [ ] Точный диаметр (с точностью до 0,05 мм).
   • [ ] Точная длина нагревательной части (с точностью до 0,5 мм).
   • [ ] Рабочее напряжение (200В в вашем случае – критично!).
   • [ ] Рабочая мощность (для KAWAI JAPAN – 300 Вт).
   • [ ] Длина и тип выводного провода (400 мм, термостойкий).
   • [ ] Материал трубки (нержавеющая сталь).
   • [ ] Тип концевой заделки (резьба, фланец, сварка).
   • [ ] Наличие термопары или терморегулятора (если интегрированы).
2. Условия эксплуатации:
   • [ ] Температурный режим работы (максимальная температура поверхности ТЭНа).
   • [ ] Нагреваемая среда (металл, жидкость, газ, агрессивная среда).
   • [ ] Требования к коррозионной стойкости.
   • [ ] Отвод тепла (наличие воздушных зазоров, принудительное охлаждение).
3. Производитель и поставщик:
   • [ ] Доступность оригинальной OEM-детали через официальных дилеров.
   • [ ] Репутация и опыт потенциального поставщика аналогов или производителя под заказ.
   • [ ] Наличие сертификатов качества (ISO, CE, RoHS) для предлагаемой продукции.
   • [ ] Условия гарантии и технической поддержки.
   • [ ] Сроки поставки и условия оплаты.
4. Экономическое обоснование:
   • [ ] Полная стоимость владения (TCO) для каждого варианта (OEM, аналог, заказ).
   • [ ] Стоимость простоя оборудования при отсутствии детали.
   • [ ] Потенциальные риски, связанные с использованием неоригинальных/адаптированных решений (снижение ресурса, аварии).
   • [ ] Возможность создания страхового запаса критически важных ТЭНов.
5. Монтаж и безопасность:
   • [ ] Наличие подробной инструкции по установке и подключению.
   • [ ] Требования к электробезопасности (заземление, изоляция).
   • [ ] Совместимость с существующей системой контроля температуры.
