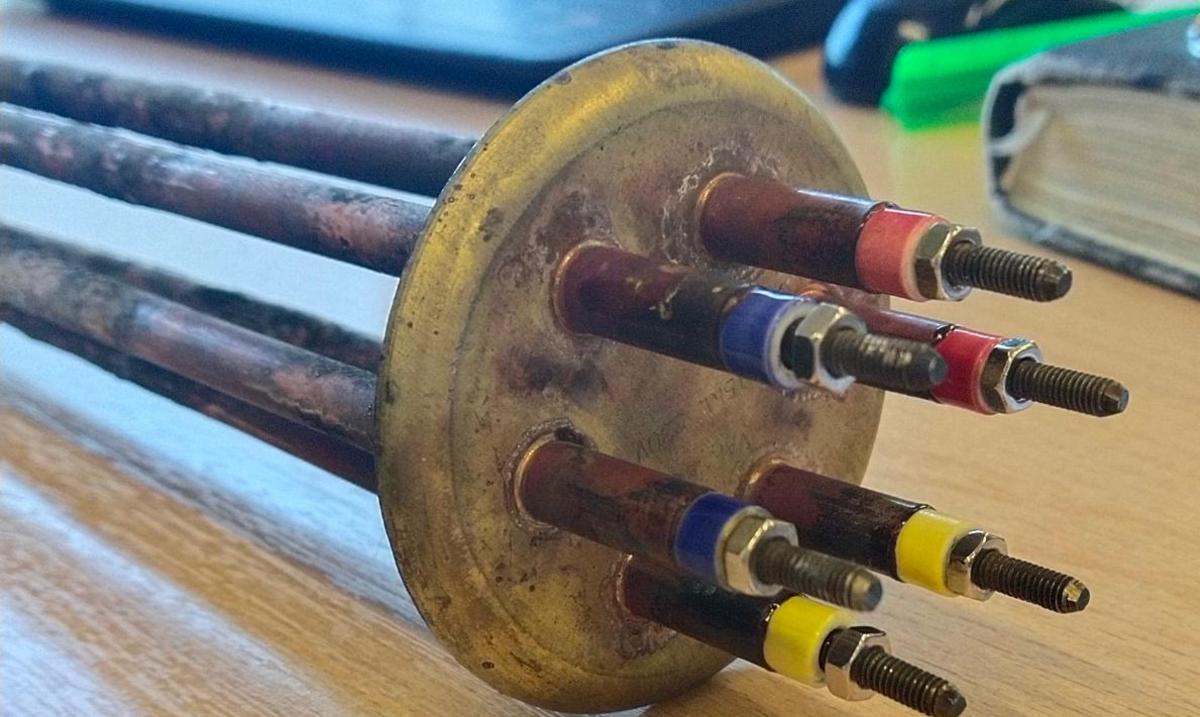

Блок тэнов 10 и 15 квт электро-котла  VARMETEKNIK.

Оптимизация систем отопления: Стратегический выбор и применение блоков ТЭНов VARMETEKNIK 10 и 15 кВт для промышленных и коммерческих объектов

В условиях постоянно растущих требований к энергоэффективности и надежности инженерных систем, выбор ключевых компонентов для электрических котлов становится критически важным для руководителей производственных предприятий, управляющих компаний и технических директоров. Блоки ТЭНов (Трубчатые ЭлектроНагреватели) датского производителя VARMETEKNIK мощностью 10 и 15 кВт представляют собой высокотехнологичное решение, разработанное для обеспечения стабильного и экономичного теплоснабжения. Эти компоненты, входящие в портфель группы NIBE Heating, воплощают европейские стандарты качества и инновационные подходы к проектированию, что гарантирует их долговечность и отказоустойчивость в самых требовательных условиях эксплуатации.

Применение данных блоков актуально как для модернизации существующих отопительных систем, так и для проектирования новых, где важна не только мощность, но и прецизионное управление, минимизация эксплуатационных расходов и простота обслуживания. Отличительной особенностью блоков VARMETEKNIK является их конструкция, предусматривающая объединение нескольких ТЭНов на единой металлической пластине или фланце. Это решение упрощает монтаж, обеспечивает герметичность соединения и позволяет оперативно производить замену всего узла, сокращая время простоя оборудования и потенциальные трудозатраты на ремонт.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Электрический нагревательный элемент, состоящий из металлической трубки, внутри которой находится токопроводящая нить (спираль) с высоким электрическим сопротивлением, изолированная от трубки диэлектрическим наполнителем (обычно оксидом магния). При прохождении тока по спирали выделяется тепло.
• Блок ТЭНов: Конструкция, объединяющая несколько отдельных ТЭНов на общей монтажной пластине или фланце. Это решение повышает суммарную мощность, упрощает подключение и обеспечивает возможность замены всего нагревательного узла как единого элемента.
• Фланец: Плоская деталь квадратной или круглой формы с отверстиями для крепежа и, как правило, с резьбовым патрубком, предназначенная для герметичного соединения блока ТЭНов с корпусом котла или резервуара. Обеспечивает механическую прочность и предотвращает утечки теплоносителя.
• Удельная мощность (Вт/см²): Отношение мощности, выделяемой нагревательным элементом, к площади его рабочей поверхности. Высокая удельная мощность может привести к перегреву поверхности ТЭНа и образованию накипи, если не обеспечено адекватное охлаждение. Для VARMETEKNIK она часто превышает 15 Вт/см², что требует принудительной циркуляции теплоносителя.
• Магниевый анод: Расходуемый элемент, изготовленный из магниевого сплава, который устанавливается в баках с водой для защиты металлических поверхностей (в том числе ТЭНов) от электрохимической коррозии. Магний, являясь более активным металлом, «принимает на себя» коррозионные процессы, разрушаясь вместо защищаемых элементов.
• Электромагнитный пускатель (контактор): Электрический аппарат, предназначенный для дистанционного управления мощными электрическими нагрузками, такими как ТЭНы. Обеспечивает коммутацию (включение/отключение) силовых цепей и защиту от перегрузок.
• Терморегулятор (термостат): Устройство для автоматического поддержания заданной температуры теплоносителя путем включения или отключения нагревательных элементов. Критически важен для энергоэффективности и безопасности системы.
• NIBE Heating: Шведская промышленная группа, специализирующаяся на производстве решений для отопления, вентиляции и кондиционирования воздуха. Включение VARMETEKNIK в эту группу подтверждает соблюдение высоких производственных стандартов и доступ к передовым технологиям.

Конфигурация и технические параметры блоков ТЭНов VARMETEKNIK

Блоки ТЭНов VARMETEKNIK спроектированы для высокой эффективности и долговечности. Стандартные конфигурации мощностью 10 кВт и 15 кВт основаны на трех нагревательных элементах. Это обеспечивает оптимальное распределение тепловой нагрузки и позволяет использовать различные схемы подключения для тонкой настройки мощности.

• Блок 10 кВт: Состоит из трех ТЭНов, каждый мощностью приблизительно 3,3 кВт. Такое распределение обеспечивает равномерный нагрев и эффективное управление.
• Блок 15 кВт: Включает три ТЭНа по 5 кВт каждый. Эта конфигурация идеально подходит для объектов, требующих большей тепловой мощности без существенного увеличения физических размеров нагревательного узла.

Основной материал трубок ТЭНов — высококачественная нержавеющая сталь. Этот выбор обусловлен необходимостью обеспечения коррозионной стойкости, особенно в системах с агрессивными теплоносителями или при наличии жесткой воды. Диаметр трубки варьируется в диапазоне от 8-8,5 мм до 13-16 мм в зависимости от конкретной модификации и требований к удельной мощности. Фланцы блоков чаще всего изготавливаются из углеродистой стали и имеют резьбовое соединение 1,5″, 2″ или 2,5″ (наружная резьба от 48 до 74 мм), что гарантирует надежное крепление и герметичность.

Особенности конструкции, монтажа и управления

Конструктивное исполнение блоков ТЭНов VARMETEKNIK ориентировано на максимальную надежность и простоту интеграции. Фланцевое крепление с использованием винтовых соединений обеспечивает высокую герметичность и устойчивость к вибрациям. Это критически важно для систем, работающих под давлением и в условиях повышенных нагрузок.

Вариативность схем подключения (параллельное, последовательное, ступенчатое) является ключевым преимуществом для гибкого управления тепловой мощностью. Это позволяет адаптировать работу котла к изменяющимся потребностям в тепле, оптимизируя энергопотребление. Например, ступенчатое включение ТЭНов позволяет точно регулировать температуру и снижает пиковые нагрузки на электросеть, что выгодно для промышленных объектов.

Особое внимание следует уделить требованию к принудительному охлаждению. Удельная мощность ТЭНов в блоках VARMETEKNIK, как правило, превышает 15 Вт/см². Это означает, что без активной циркуляции теплоносителя риск локального перегрева поверхности ТЭНа и образования накипи значительно возрастает, что ведет к снижению эффективности и сокращению срока службы. В связи с этим, система отопления должна быть оборудована эффективным циркуляционным насосом.

Для обеспечения безопасности и точного контроля над системой, настоятельно рекомендуется использование электромагнитных пускателей (контакторов) и терморегуляторов. Пускатели обеспечивают безопасное включение/отключение ТЭНов, защищая электросеть от перегрузок, а терморегуляторы позволяют поддерживать заданный температурный режим с высокой точностью, минимизируя расход электроэнергии и предотвращая аварийные ситуации, связанные с перегревом.

Понимание базовых технических характеристик и конфигурационных особенностей блоков ТЭНов VARMETEKNIK закладывает фундамент для их эффективного выбора. Однако для достижения максимальной экономической эффективности и надежности в долгосрочной перспективе требуется более глубокий анализ процессов внедрения, интеграции в существующую инфраструктуру, а также стратегического управления их жизненным циклом. Далее мы рассмотрим продвинутые аспекты эксплуатации и оптимизации этих нагревательных элементов.

Продвинутая практика и внедрение: Архитектура, интеграция и управление жизненным циклом блоков ТЭНов VARMETEKNIK

Выбор блоков ТЭНов 10 и 15 кВт VARMETEKNIK — это лишь первый шаг к созданию высокоэффективной и надежной системы отопления. Для достижения стратегических целей B2B-клиентов — таких как снижение операционных затрат, повышение отказоустойчивости и соответствие экологическим нормам — требуется комплексный подход к внедрению и управлению этими компонентами. Это включает в себя детальное проектирование электрических схем, интеграцию с системами автоматизации зданий (BMS — Building Management System) или промышленными системами управления (SCADA — Supervisory Control And Data Acquisition), а также разработку долгосрочных стратегий обслуживания.

Для промышленных и крупных коммерческих объектов особенно важно предусмотреть схемы многоступенчатого управления мощностью. Это не только позволяет точно поддерживать требуемый температурный режим, но и значительно снижает пусковые токи, минимизируя нагрузку на электросеть и предотвращая штрафы за превышение договорных лимитов по мощности. Использование нескольких блоков ТЭНов с индивидуальным подключением к контроллеру позволяет реализовать алгоритмы ротации элементов, равномерно распределяя наработку между ними и тем самым увеличивая общий ресурс системы.

Пошаговая реализация: От планирования до масштабирования

Эффективное внедрение блоков ТЭНов VARMETEKNIK предполагает структурированный подход, охватывающий весь цикл проекта.

1. Фаза 1: Техническое проектирование и аудит
   • Анализ теплопотерь и требуемой мощности: Детальный расчет тепловых нагрузок объекта с учетом архитектурных особенностей, климатической зоны, режимов эксплуатации и типа теплоносителя. Инженер-проектировщик определяет оптимальную суммарную мощность и конфигурацию блоков ТЭНов.
   • Выбор схемы подключения: Определение оптимальной схемы электроснабжения (220В или 380В) и коммутации ТЭНов (звезда, треугольник, комбинированные схемы) для обеспечения гибкости регулирования и минимизации энергопотребления.
   • Интеграция с СУЗ/АСУ ТП: Проектирование интерфейсов для подключения к существующим системам управления зданием (BMS) или автоматизированным системам управления технологическими процессами (АСУ ТП). Это обеспечивает централизованный мониторинг, дистанционное управление и сбор данных для дальнейшего анализа.
   • Расчет гидравлических параметров: Проектирование системы циркуляции теплоносителя, включая выбор циркуляционных насосов, для обеспечения необходимого принудительного охлаждения ТЭНов (скорость потока теплоносителя в зоне ТЭНа должна быть достаточной для предотвращения перегрева поверхности).
2. Фаза 2: Выбор, закупка и логистика
   • Верификация спецификаций: Проверка соответствия выбранных блоков ТЭНов техническим требованиям проекта, включая мощность, напряжение, тип фланца, материал трубок.
   • Выбор поставщика: Предпочтение официальным дистрибьюторам VARMETEKNIK для гарантии подлинности продукции и технической поддержки.
   • Логистика: Планирование доставки, особенно для удаленных или труднодоступных объектов (например, регионы Крайнего Севера, где логистические издержки и сроки имеют критическое значение).
3. Фаза 3: Монтаж и пусконаладка
   • Квалифицированный монтаж: Работы должны выполняться сертифицированными специалистами с соблюдением всех норм электро- и тепловой безопасности. Особое внимание уделяется герметичности фланцевых соединений и правильности электромонтажа.
   • Установка систем контроля: Монтаж электромагнитных пускателей, терморегуляторов, датчиков температуры, а также, при необходимости, магниевых анодов.
   • Пусконаладочные работы: Тестирование системы в различных режимах, проверка функционирования всех элементов управления, настройка пороговых значений температуры и защит. Обучение персонала заказчика основам эксплуатации и мониторинга.
4. Фаза 4: Эксплуатация, обслуживание и мониторинг
   • Разработка регламентов обслуживания: Создание графика планово-предупредительных ремонтов (ППР), включающего регулярную проверку состояния ТЭНов, магниевых анодов (их замену, как правило, раз в 1-2 года в зависимости от качества воды), электрических соединений и параметров теплоносителя.
   • Мониторинг производительности: Постоянный контроль температуры, давления, расхода теплоносителя, а также электрических параметров (ток, напряжение, потребляемая мощность) для своевременного выявления отклонений и предотвращения аварий. Использование данных систем BMS/SCADA для прогнозного обслуживания.
   • Оценка TCO (Total Cost of Ownership): Регулярный анализ совокупной стоимости владения системой, включая затраты на электроэнергию, обслуживание, замену компонентов и устранение простоев. Это позволяет корректировать стратегию эксплуатации и выявлять возможности для дальнейшей оптимизации.

Расчет экономической эффективности и возврата инвестиций (ROI)

Для B2B-сегмента ключевым критерием выбора и внедрения любого оборудования является его экономическая целесообразность. Блоки ТЭНов VARMETEKNIK, несмотря на потенциально более высокую начальную стоимость по сравнению с аналогами низкого качества, демонстрируют существенные преимущества в долгосрочной перспективе.

Метрики для оценки ROI:

• Снижение эксплуатационных затрат:
  • Энергоэффективность: Высококачественные материалы и точное управление снижают потери энергии. Оценочно, применение оптимальных схем регулирования может приводить к экономии электроэнергии до 15-20% по сравнению с нерегулируемыми или менее эффективными системами.
  • Минимизация затрат на обслуживание: Надежность компонентов и предотвращение коррозии (с помощью магниевых анодов) сокращают частоту ремонтов. Средняя частота замены блоков ТЭНов VARMETEKNIK при правильной эксплуатации может составлять 5-7 лет, тогда как некачественные аналоги требуют замены каждые 1-2 года.
• Увеличение срока службы оборудования: Нержавеющая сталь и продуманная конструкция обеспечивают устойчивость к агрессивным средам и высоким температурам. Это увеличивает интервалы между капитальными ремонтами и заменой основных узлов котла.
• Снижение рисков простоя: Отказоустойчивость блоков и простота их замены (благодаря фланцевой конструкции) минимизируют риски незапланированных остановок производства или прекращения отопления, что критично для непрерывных процессов.
• Экономия на штрафах и санкциях: Точное управление мощностью и соответствие нормам электропотребления позволяют избежать штрафов за превышение лимитов или нарушение экологических стандартов.

Пример упрощенной формулы ROI для инвестиций в качественные ТЭНы:

ROI = ( (Ежегодная экономия на энергии + Ежегодная экономия на обслуживании + Предотвращенные потери от простоя) * Срок службы ) - Начальные инвестиции ) / Начальные инвестиции

где «Начальные инвестиции» включают стоимость блоков ТЭНов, монтаж и пусконаладку.

Кейсы/паттерны использования

Кейс 1: Энергоэффективное отопление в складских комплексах SMB-сегмента

Проблема: Нестабильная температура на складе, высокие затраты на электроэнергию из-за устаревшей системы отопления, частые выходы из строя нагревательных элементов, требующие оперативной замены. Площадь склада 1000 м², требуется поддержание температуры +15°C.

Решение: Внедрение электрокотла VARMETEKNIK с блоками ТЭНов 10 кВт, подключенных по ступенчатой схеме через контакторы и терморегулятор. Система интегрирована с базовой СУЗ для мониторинга температуры и потребления. Дополнительно установлен магниевый анод.

Результат: За первый год эксплуатации достигнута экономия на электроэнергии 18% за счет точного поддержания температуры и отсутствия перегрева. Срок службы ТЭНов увеличен вдвое по сравнению с предыдущими аналогами. Сокращены расходы на обслуживание и предотвращены простои склада из-за поломок отопления.

Кейс 2: Поддержание технологических процессов на производственных предприятиях (Enterprise)

Проблема: Крупное химическое производство (площадь 5000 м²) требует стабильного поддержания температуры в нескольких технологических линиях (до +80°C), при этом недопустимы колебания температуры и остановки процесса. Существующая система на основе прямого парового отопления неэффективна и требует дорогостоящего обслуживания.

Решение: Проектирование и внедрение децентрализованной системы электрокотлов VARMETEKNIK с блоками ТЭНов 15 кВт для каждой технологической зоны. Каждый котел подключен к АСУ ТП через Modbus/TCP, обеспечивая централизованный мониторинг, удаленное управление и автоматическое переключение резервных ТЭНов. Внедрена система ротации ТЭНов для равномерной наработки.

Результат: Повышена надежность системы отопления до 99.8% (метрика Uptime). Уменьшены расходы на эксплуатацию на 25% за счет оптимизации энергопотребления и сокращения затрат на персонал. Устранена проблема колебаний температуры, что привело к снижению брака в производстве на 7%.

Кейс 3: Отопление объектов агропромышленного комплекса (Регулируемые отрасли)

Проблема: Современные тепличные комплексы (1 гектар) в условиях сурового климата требуют поддержания точного температурного режима для различных сельскохозяйственных культур. Отклонения температуры приводят к потере урожая. Необходима высокая степень автоматизации и соответствие экологическим нормам.

Решение: Установка нескольких электрокотлов VARMETEKNIK с блоками ТЭНов 15 кВт, интегрированных в систему климат-контроля теплицы. Использованы специальные ТЭНы для агрессивных сред (при необходимости) и усиленные магниевые аноды. Система управляется программируемыми логическими контроллерами (ПЛК), которые регулируют мощность ТЭНов в зависимости от показаний многочисленных датчиков температуры и влажности.

Результат: Достигнута высочайшая точность поддержания температуры (отклонение не более ±0.5°C). Снижены потери урожая на 12% за счет стабилизации микроклимата. Уменьшен углеродный след по сравнению с газовыми или дизельными котлами, что важно для получения «зеленых» сертификатов и субсидий.

Чек-лист по внедрению и эксплуатации блоков ТЭНов VARMETEKNIK

1. Проведен ли детальный теплотехнический расчет объекта?
2. Выбрана ли оптимальная мощность и количество блоков ТЭНов с учетом резервирования?
3. Соответствуют ли параметры электросети (напряжение, допустимый ток) выбранным блокам ТЭНов?
4. Предусмотрена ли схема ступенчатого или многоступенчатого регулирования мощности?
5. Установлены ли электромагнитные пускатели и терморегуляторы?
6. Обеспечена ли принудительная циркуляция теплоносителя для охлаждения ТЭНов?
7. Проверена ли герметичность всех фланцевых и резьбовых соединений?
8. Установлен ли магниевый анод для защиты от коррозии?
9. Разработан ли график планово-предупредительного обслуживания (ППР)?
10. Интегрирована ли система в общую BMS/SCADA для мониторинга и управления?
11. Обучен ли обслуживающий персонал правилам эксплуатации и безопасности?
12. Есть ли запасные блоки ТЭНов или налажена ли быстрая логистика для их замены?
