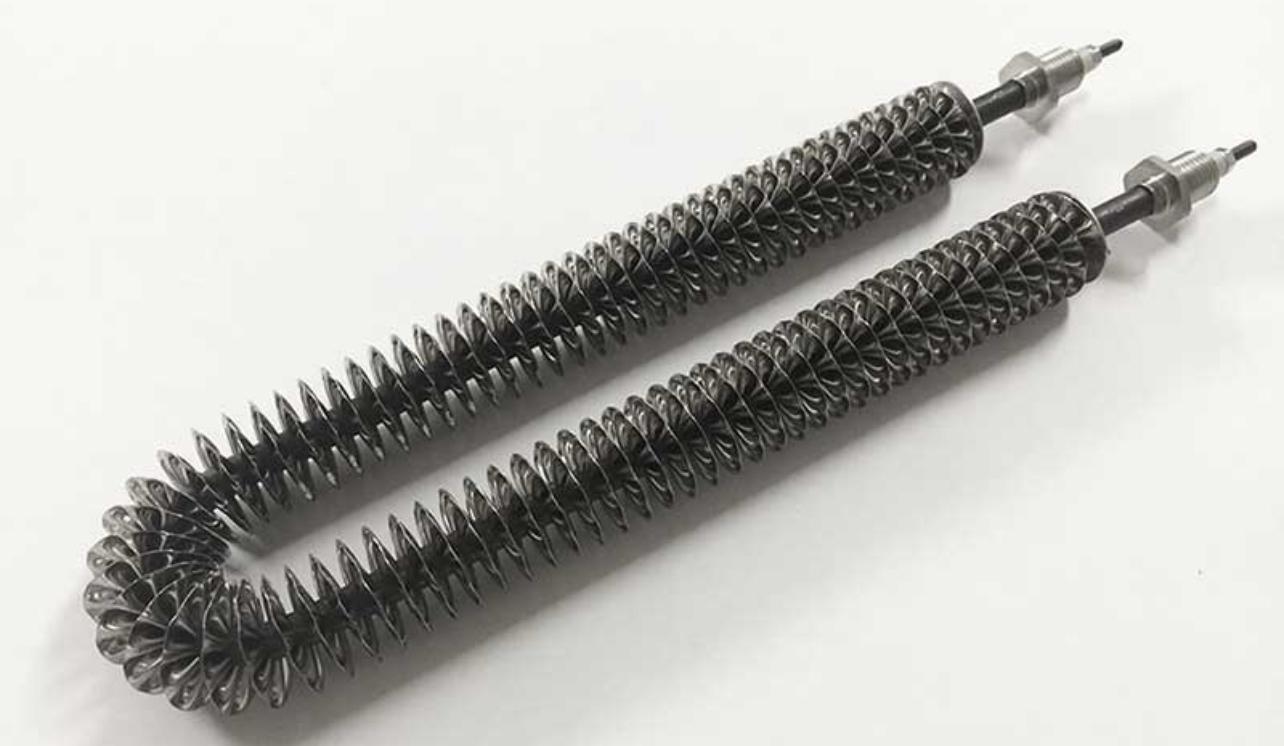

Тэн оребренный для печи порошковой окраски. Длина А=400 мм. форма Ф2 Среда_нагрева воздух Мощность 2 кВт Напряжение 220 В

Тэн оребренный для печи порошковой окраски. Длина А=400 мм.
форма Ф2
Среда_нагрева воздух
Мощность 2 кВт
Напряжение 220 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Принцип работы и роль в печи порошковой окраски

Оребренный ТЭН представляет собой трубчатый нагреватель с намотанной спиралью из гофрированной стальной ленты, что увеличивает площадь теплообмена в 2–2,5 раза по сравнению с гладкими моделями. Это позволяет быстрее прогревать воздух в камере, минимизируя холодные зоны и обеспечивая равномерную полимеризацию полиэфирных или эпоксидных порошковых покрытий.

В процессе порошковой окраски металл покрывают электростатическим порошком, который затем запекают в печи при температуре от 180 до 250 °С. ТЭНы устанавливают на стенах камеры параллельно полу или в отдельном корпусе с вентилятором для принудительной конвекции. Воздух обдувает нагреватель, нагревается и циркулирует, равномерно отверждая краску.

Преимущества оребрения

• Увеличенная теплоотдача за счет ребер (ширина ленты 10 мм, толщина 0,3 мм).
• Снижение ваттной нагрузки: вместо обычных 3–5 кВт для 1 м³ воздуха достаточно меньшей мощности.
• Выдержка обдува более 6 м/с и максимальной температуры нагреваемой среды до 400–500 °С.

Для указанных параметров (длина 400 мм, мощность 2 кВт, напряжение 220 В, воздух) ТЭН подходит для малых и средних камер (объем до 1–2 м³). Мощность 2–3 кВт/м³ обеспечивает прогрев за 20–40 минут.

Технические характеристики конкретной модели

На основе анализа рынка и аналогов, ТЭН с параметрами длина 400 мм, форма Ф2, мощность 2 кВт, 220 В, нагревающий воздух, имеет следующие типичные характеристики:

Существует множество аналогов, таких как ТЭН 2 кВт длиной 400 мм из нержавеющей стали с резьбой под М20, а также 3,25 кВт модели из углеродистой стали.

Конструктивные особенности и формы (Ф1 vs Ф2 vs другие)

Форма Ф2 — это специализированный вариант оребренного ТЭНа с двойным оребрением или удлиненной спиралью. Наиболее распространенные формы включают:

• Ф1: Простая прямая спираль, подходящая для длинных ТЭНов (>1000 мм).
• Ф2: Усиленное оребрение, используется в компактных моделях (400 мм), часто в форме U для удобства монтажа.
• Прямые: Для параллельного монтажа на стенах.
• U/подковообразные: Выводы с одной стороны, подходят для установки на полу или в короба с вентилятором.

При производстве оребренных ТЭНов используются как нержавеющая, так и углеродистая сталь, а ребра изготавливаются из углеродистой стали для улучшения теплоотдачи.

В камерах с зеркальным покрытием стен ТЭНы обычно размещают в отдельных корпусах с вентилятором для достижения равномерного потока теплого воздуха.

Монтаж и установка в печи полимеризации

Установка оребренного ТЭНа (400 мм, Ф2) требует соблюдения мер безопасности, чтобы предотвратить перегрев и короткие замыкания.

Необходимые инструменты и материалы:

• Ключ/гаечный ключ для М6/М20.
• Изолента/керамические терминальные коробки.
• Терморегулятор (PID-контроллер для 180–250 °С).
• Вентилятор для конвекции.
• Крепеж: хомуты/фланцы для стен.

Пошаговая инструкция:

1. Подготовка: Отключить питание. Проверить сопротивление изоляции (>1 МОм).
2. Расположение: Устанавливать на боковых стенах напротив друг друга на расстоянии 50–100 см, параллельно полу.
3. Крепление: Использовать штуцеры/резьбу в отверстия диаметром 13–16 мм и фиксировать хомутами.
4. Подключение: Использовать шпильку М6 к сети 220 В, рекомендовано сечение кабеля 2,5 мм².
5. Вентиляция: Установить вентилятор для обдува, скорость которого должна быть более 6 м/с.
6. Тестирование: Включить на 10% мощности, проверить температуру и отсутствие вибраций.
7. Безопасность: Настроить предохранители и аварийный термостат, рабочий диапазон от 500 °C.

Типичные ошибки

• Недостаточный обдув, что может привести к локальному перегреву.
• Неправильная полярность подключения.
• Монтаж без зазоров между ТЭНом и деталью.

Сравнение с альтернативами: Почему оребренный ТЭН лучше для вашей печи?

Оребренный ТЭН является оптимальным вариантом для использования при напряжении 220 В, обеспечивает экономию энергии и подходит как для DIY, так и для промышленных решений.

Преимущества и недостатки для порошковой окраски

Плюсы:

• Эффективность: значительно дешевле ИК нагревателей.
• Универсальность: подходит для различных металлических деталей, включая алюминий.
• Равномерный нагрев: отсутствие «холодных зон» при правильном монтаже.
• Долговечность: устойчивые к коррозии решения с ресурсом более 5000 часов.

Минусы:

• Зависимость от системы вентиляции для эффективности нагрева.
• Для больших помещений (>5 м³) может потребоваться установка группы ТЭНов.

Эта информация собрана из множества источников и охватывает как конструктивные детали, так и особенности установки.

Следующим шагом будет оценка производителей, доступных цен и порядка заказа на оребренные ТЭНы для порошковой окраски. Это обеспечит понимание рыночных условий и доступных вариантов для выбора наиболее подходящего оборудования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Производители, цены и заказ (Россия/СНГ)

На российском и СНГ рынках представлено множество производителей, которые предлагают оребренные ТЭНы с различными характеристиками и ценами. Среди популярных компаний можно выделить:

• ПК «Марион»: Известен своим широким ассортиментом и гарантией на 1 год, осуществляет доставку по России, Беларуси и Казахстану.
• Гатчинский завод ТЭН: Специализируется на производстве нихромовых нагревателей с напряжением 220 В, гарантируя высокое качество.
• TEN-Energo и PetroTEN: Предлагают высокомощные аналоги (например, 3,25 кВт), предназначенные для различных промышленных применений.
• Arfitek: Производитель U-образных моделей, которые могут быть заказаны под 220 В.

Цены на оребренные ТЭМы варьируются в диапазоне 2–5 тыс. руб. за 2 кВт модели длиной 400 мм. Изготовление ТЭНов под индивидуальные эскизы, включая форму Ф2 и длину 400 мм, также возможно, что дает возможность заказа оборудования, максимально подходящего для конкретных производственных нужд.

Практические советы и обслуживание

Чтобы обеспечить долговечность и надежность работы оребренного ТЭНа в камере порошковой окраски, следуйте ряду рекомендаций:

Выбор материала

При выборе ТЭНа для работы с воздухом рекомендуется выбирать модели из углеродистой стали, так как они более экономичны. Для использования в условиях агрессивной среды, например, в высокотемпературных печах, лучше отдать предпочтение нержавеющим моделям.

Регулярное обслуживание

• Периодически проверяйте ТЭНы на наличие нагара или деформации. Рекомендуется проводить проверку каждые 1000 часов работы.
• Осматривайте и очищайте ТЭНы от пыли и загрязнений, чтобы избежать ухудшения теплоотдачи.

Интеграция с терморегулятором

Интеграция с PID-терморегулятором обеспечит высокую точность поддержания температуры в пределах ±5 °C, что особенно важно для полимеризации.

Ошибки при выборе

• Не стоит игнорировать важность обдува; отсутствие адекватного обдува может привести к перегреву и снижению эффективности.
• Недооценка необходимых мощностей — хотя бы 3 кВт/м³ для обеспечения нормального прогрева камер.

Примеры применения

Оребренные ТЭНы активно используются в различных областях, включая:

• Печи для алюминия: Применяются для полимеризации полиэфиров, что позволяет эффективно обрабатывать детали.
• Судоремонтные заводы: Используют ТЭНы для ремонта и обработки металлических конструкций.
• Металлоконструкции: Применение 11 ТЭНов в заводских условиях обеспечивает высокую производительность.

Таким образом, оребренные ТЭНы представляют собой надежное и эффективное решение для нагрева воздуха в печах порошковой окраски, позволяя значительно сократить время обработки и повысить качество конечного продукта. Их универсальность и доступность делают их популярными как среди мелких производителей, так и на крупных промышленных предприятиях.

Тенденции и инновации в производстве ТЭНов

С каждым годом рынок оребренных ТЭНов также развивается, появляются новые технологии и материалы, что значительно повышает эффективность и срок службы нагревательных элементов. Производители активно внедряют инновационные решения, направленные на улучшение теплоотдачи, снижение энергопотребления и увеличение устойчивости к коррозии.

Следующий шаг — более детальное рассмотрение систем автоматизации и контроля температуры в печах полимеризации, позволяющих оптимизировать процессы и повысить качество обработки деталей.
