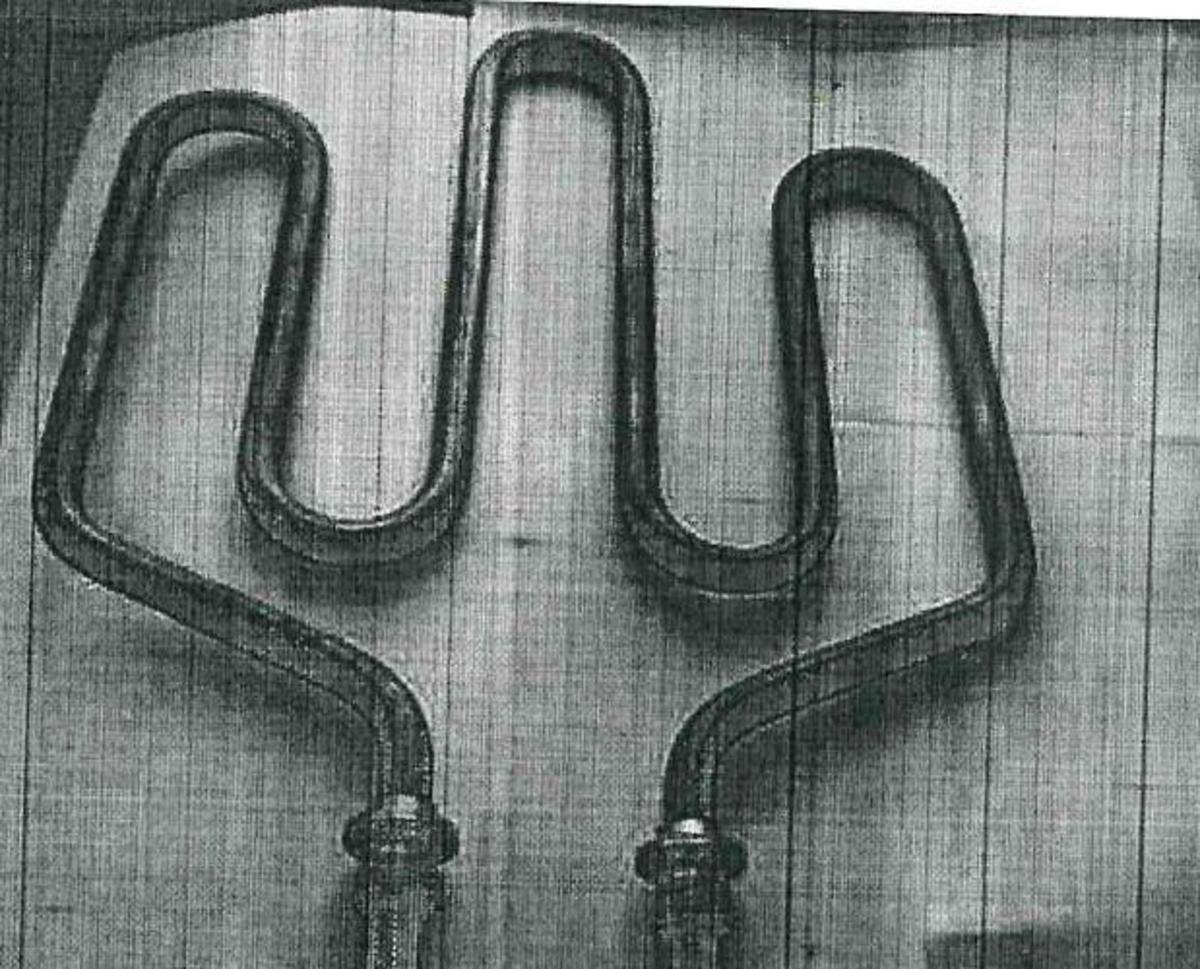

Нагревательный элемент трубчатый (ТЭН) для тепловентилятора ТВ-21 «Макар». Диаметр ТЭН/мм — 8, мощность 2,7 кВт
Нагревательный элемент трубчатый (ТЭН) для тепловентилятора ТВ-21 «Макар».
Диаметр ТЭН/мм — 8, мощность 2,7 кВт
Конструкция и принцип работы ТЭНа
Трубчатый электронагреватель (ТЭН) представляет собой герметичную металлическую трубку с диаметром 8 мм, наполненную теплопроводящим электрическим изолятором, обычно оксидом магния (MgO). В центре трубки проходит токопроводящая спираль из нихрома или фехраля с сопротивлением в диапазоне 20-40 Ом. Толщина стенки трубки не превышает 1,2 мм, а минимальная плотность оболочки – 0,8 мм, что обеспечивает механическую прочность и устойчивость к внешним воздействиям. Эти качества критически важны для ТЭНа, используемого в условиях интенсивной эксплуатации тепловентиляторов.
Принцип работы основан на джоулевом нагреве: электрический ток проходит через спираль, нагревая ее до 800°C. Тепло передается через изолятор на поверхность трубки, а затем на воздух через конвекцию или излучение. В тепловентиляторе ТВ-21 «Макар» ТЭН внедряется в поток воздуха, обеспечивая равномерный нагрев без открытого огня, что исключает взрывоопасность и делает его безопасным для использования в помещениях с горючими материалами.
Важные особенности ТЭНа для ТВ-21 «Макар» включают:
— Компактные размеры (примерно 80×110×56 мм, погружная длина 150-200 мм);
— Штуцер с резьбой М14×1,5 для надежного монтажа;
— Форма «скрепка» или витковая (5 витков) для оптимального теплораспределения.
Технические характеристики ТЭНа для ТВ-21 «Макар»
| Параметр | Значение для ТЭН 2,7 кВт (d=8 мм) | Примечание |
|---|---|---|
| Номинальная мощность | 2,7 кВт | Стандарт для ТВ-21 «Макар» |
| Напряжение | 220 В (однофазное), 50 Гц | Совместимо с бытовой сетью |
| Диаметр трубки | 8 мм | Минимальный стандарт для компактных ТЭНов |
| Длина (развернутая/погружная) | 150-280 мм (общая ~110 мм) | Адаптировано под корпус ТВ-21 |
| Размеры габаритные | 80×110×56 мм | Компактные для тепловентилятора |
| Материал оболочки | Нержавеющая сталь (AISI 304/321/J), медь | Коррозионностойкий для сухого воздуха |
| Резьба штуцера | М14×1,5 (5 витков) | Для фланцевого или резьбового монтажа |
| Контактный стержень | Резьба М4 | Подключение к термостату |
| Удельная мощность | 15 Вт/см² (воздух) | По ГОСТ 13268-88 для нагрева газов |
| Макс. температура | 800°C (спираль), 90-100°C (поверхность) | Безопасно для воздуха |
| Срок службы | 10 000 часов | За счет герметизации спирали |
| Сопротивление изоляции | ≥28 МОм (холодное состояние) | Защита от пробоя |
| Рабочая среда | Сухой воздух, слабые кислоты (pH 5-7) | Идеально для тепловентиляторов |
Эти характеристики соответствуют стандартам ГОСТ 13268-88 для промышленных ТЭНов и ГОСТ 19108-81 для бытовых, с маркировкой типа «100 А 8/2,7 J 220В М14».
Применение в тепловентиляторе ТВ-21 «Макар»
Тепловентилятор ТВ-21 «Макар» – это мобильная тепловая пушка мощностью 21 кВт, где ТЭН 2,7 кВт d=8 мм является ключевым компонентом. Он обеспечивает ступенчатый нагрев воздуха: при включении вентилятор прокачивает поток через ТЭН, нагревая его до 150-250°C за 1-2 минуты. Преимущества использования ТЭНа в тепловентиляторах включают:
- Высокая скорость нагрева: 2,7 кВт позволяет обогреть 50-70 м³/час воздуха.
- Компактность: Диаметр 8 мм минимизирует сопротивление потоку.
- Безопасность: Автоматическое отключение по термостату при 90°C, защита от перегрева.
- Универсальность: Возможность работы в режимах «теплый воздух» и «оттаивка».
Важно отметить, что в ТВ-21 «Макар» ТЭН может монтироваться горизонтально или под углом и использовать от одного до трех элементов в зависимости от требуемой нагрузки.
Преимущества и недостатки ТЭНов такого типа
Преимущества:
- Универсальность форм для интеграции в различные корпуса.
- Надежность: выдерживают 10 000 циклов и вибрации до 10g.
- Эффективность: КПД более 95%, обеспечивая равномерный нагрев.
- Долговечность материалов: нержавеющая сталь не окисляется.
Недостатки:
- Невозможность ремонта: при перегорании спирали требуется замена всего ТЭНа.
- Высокая стоимость из-за используемых материалов.
- Чувствительность к загрязнениям — пыль сокращает срок службы на 20-30%.
Сравнение с аналогами
| Тип ТЭНа | Диаметр | Мощность | Применение | Цена (относительная) |
|---|---|---|---|---|
| Для ТВ-21 «Макар» | 8 мм | 2,7 кВт | Воздух (тепловентилятор) | Средняя |
| Блочный SDM T | 13-16 мм | 3-15 кВт | Вода (бойлер) | Высокая |
| Для дистиллятора | 8 мм | 2,7 кВт | Вода (кислоты) | Низкая |
| Промышленный | 10-19 мм | 1-10 кВт | Масло/нефть | Высокая |
Следующим этапом станет рассмотрение процесса монтажа, подключения и обслуживания ТЭНа в тепловентиляторе ТВ-21 «Макар», что поможет пользователям справиться с необходимыми процедурами и избежать распространенных проблем.
Монтаж, подключение и обслуживание
Правильный монтаж и обслуживание ТЭНа в тепловентиляторе ТВ-21 «Макар» играют важную роль в его производительности и заявленном сроке службы. Последовательное выполнение инструкций по замене и заботе о нагревательном элементе позволит избежать многих проблем и повысить общую эффективность работы устройства.
Пошаговая инструкция по замене ТЭНА в ТВ-21 «Макар»
- Подготовка: Прежде всего, необходимо отключить тепловентилятор от сети. Рекомендуется подождать более двух часов для полного остывания устройства. Подготовьте необходимые инструменты: отвертку, ключ 17-19 мм, мультиметр и теплоизоляцию.
- Демонтаж: Снимите крышку блока нагревателей. Продолжите откручиванием гаек М14 и извлеките старый ТЭН. Важно проверить сопротивление спирали, которое должно находиться в пределах 20-40 Ом.
- Установка: Нанесите термопасту на штуцер нового ТЭНа. Установите его на место, закручивая с моментом затяжки 20-30 Нм. Подключите провода к клеммам М4, где красный провод соответствует фазе, а синий — нулю.
- Проверка: Проверьте изоляцию, которая должна быть не менее 28 МОм. Выполните пробный запуск устройства с термостатом, который фиксирует максимальную температуру в 90°C.
- Безопасность: Убедитесь в правильности установки автоматического выключателя на 16А и проверке заземления. Избегайте работы с тепловентилятором в режиме сухого хода, так как это значительно сокращает срок службы нагревательного элемента.
Типичные проблемы и рекомендации
При эксплуатации ТЭНа могут возникать некоторые распространенные проблемы:
- Перегорание спирали: Обычно происходит из-за накопления пыли и загрязнений. Рекомендуется периодическая очистка устройства раз в 500 часов работы.
- Пробой изоляции: Может произойти при наличии влаги. Следует внимательно следить за условиями эксплуатации теплонагревателя.
Для продления срока службы ТЭНа рекомендуется использовать оригинальные заменители или аналоги от проверенных производителей, таких как ТЗМОИ или ТЕНПРОМ, с маркировкой «J», предназначенной для работы в воздушном режиме.
Маркировка и стандарты по ГОСТ
Каждый ТЭН имеет свою маркировку, например: ТЭН-100 А 8/2,7 J 220В М14х1,5. В данной маркировке:
- 100 — серия;
- A — исполнение;
- 8 мм — диаметр трубки;
- 2,7 — мощность ТЭНа;
- J — обозначение материала оболочки для воздуха и воды;
- M14 — тип резьбы.
ТЭНы соответствуют ГОСТ 13268-88, отражающему требования к промышленным ТЭСам, и ГОСТ 15150-69, устанавливающему климатические условия эксплуатации.
Исторический и рыночный контекст
Трубчатые электронагреватели были впервые изобретены в 1920-х годах, а их использование в СССР началось с 1930-х годов для тепловентиляторов, подобных ТВ. Модель ТВ-21 «Макар», производимая в 2000-2010-х годах, применяет ТЭНы ТЗМОИ, адаптированные для работы в воздухе. На современном рынке такие нагреватели стоят от 1500 до 3000 рублей, с различными аналогами от компаний «Электротэн» и «Петротэн». В последние годы наблюдается тенденция к переходу на керамические ТЭНы, которые снижает вес устройства на 30%, тем не менее трубчатые нагреватели остаются наиболее распространенными, благодаря их надежности.
В дальнейшем стоит углубиться в анализ различных типов нагревательных элементов, чтобы более четко определить их преимущества и недостатки, а также возможности применения в различных условиях работы.
