Узнайте, как выбрать водяной тэн для нагрева воды!

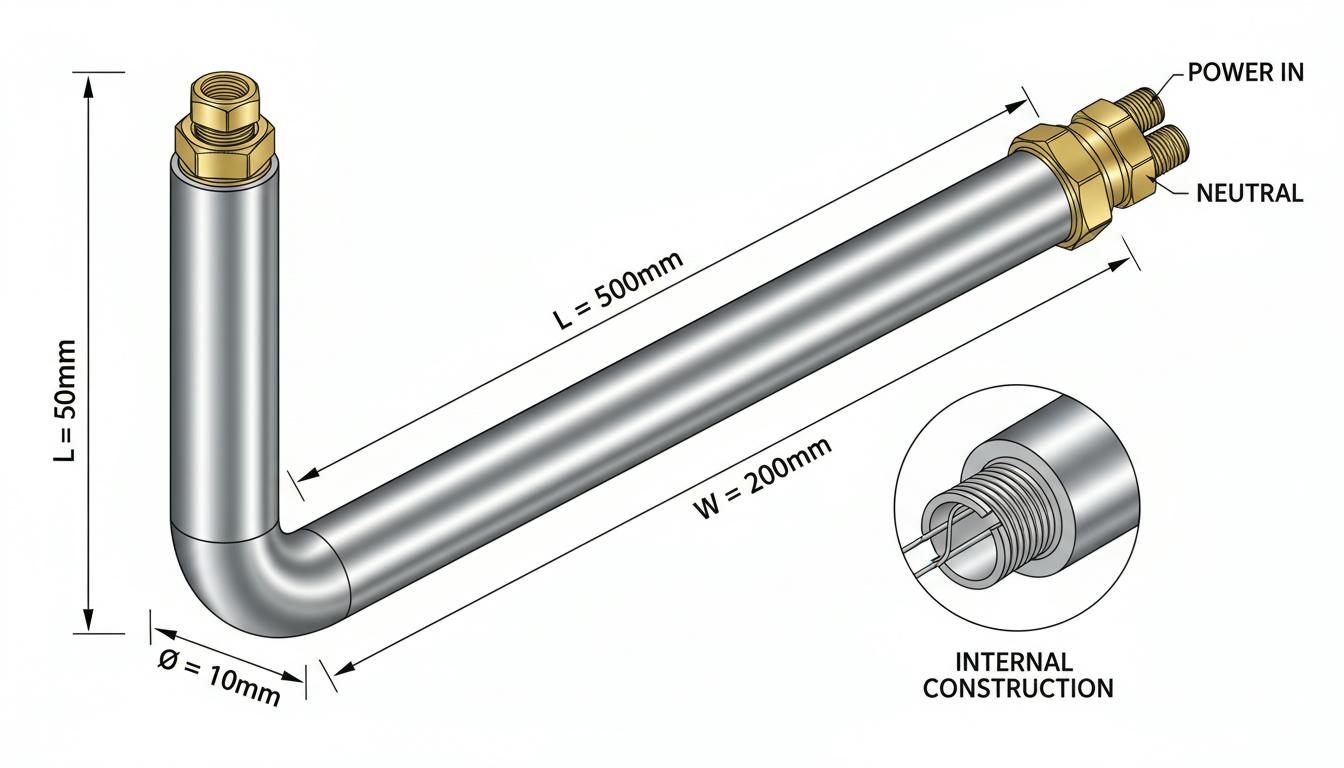

Как устроен водяной ТЭН

Конструкция водяного ТЭНа включает несколько ключевых компонентов:

• Металлическая оболочка — изготавливается из коррозионностойких материалов (углеродистая или нержавеющая сталь), что особенно важно при постоянном контакте с водой.
• Нихромовая спираль — находится внутри трубки и служит источником тепла при прохождении электрического тока.
• Диэлектрический порошок — заполняет пространство между спиралью и оболочкой, обеспечивая хорошую теплопроводность.
• Контактные стержни — присоединены к нагревательной спирали на обоих концах для подключения к электросети.
• Керамические изоляторы — установлены между контактной группой и торцами трубки для защиты от утечек тока.

Когда спираль нагревается, тепло быстро передаётся металлической трубке, а уже она нагревает воду.

Типы водяных ТЭНов: мокрые и сухие

При выборе ТЭНа важно понимать разницу между основными типами:

Особенность мокрых ТЭНов: температура на поверхности корпуса достигает +100°C, и вода в непосредственной близости от оболочки прогревается до +80°C. Это означает, что даже при установке температуры +40-50°C рядом со спиралью вода может кипеть, что приводит к быстрому образованию накипи в жесткой воде.

Основные характеристики для выбора

1. Напряжение питания

Выбор напряжения зависит от имеющейся электросети в вашем доме или предприятии:

• Стандартные напряжения: 12, 24, 36, 42, 48, 60, 127, 220, 380 В.
• Наиболее распространённое в бытовых условиях — 220 В.
• Промышленные системы часто используют 380 В.

2. Мощность

Мощность ТЭНа является критическим параметром:

• Диапазон изготовления: от 0.01 до 12 кВт по согласованию с заказчиком.
• Типовые бытовые мощности: 2.0, 2.5, 3.0, 5.0 кВт.
• Мощность выбирается с учётом рабочих параметров ТЭНа и зависит от диаметра и напряжения.

Важно знать: надежность и рабочий ресурс ТЭНов зависят напрямую от поверхностной мощности готового изделия (Вт/см²). Сопротивление подбирается так, чтобы обеспечить максимальный нагрев без риска плавления металла.

3. Материал оболочки

От материала зависит долговечность и устойчивость к коррозии:

• Нержавеющая сталь — более дорогостоящий вариант, но обеспечивает длительный срок службы.
• Углеродистая сталь — более доступный по цене вариант, требует более тщательного ухода.
• Медь — используется в высокотехнологичных решениях.

4. Форма ТЭНа

Существует несколько типов форм, влияющих на установку и производительность:

• U-образные — наиболее распространённая форма для стандартного оборудования.
• Прямые — используются в компактных установках.
• Скрепки — специальная форма для определённых конфигураций.

5. Размеры и геометрия

При выборе ТЭНа необходимо учитывать физические параметры:

• Диаметр трубки: от 6 мм до 18 мм (типовые размеры: 8, 10, 12, 13, 16, 18 мм).
• Максимальная длина: до 6000 мм.
• Установочные размеры: габариты посадочной площадки, способ крепления (фланцевый или при помощи гайки).

Рекомендуется демонтировать старый ТЭН и использовать его как образец перед покупкой нового.

6. Тип штуцера и контактов

Штуцеры служат для подключения к системе трубопроводов:

• Стандартные размеры резьбы: G ½ (половина дюйма), M22.
• От типа штуцера зависит совместимость с вашей системой.

Контакты различаются по типам:

• Плоский разъём 6.3 мм.
• Установочный винт с резьбой (М3/М4).
• Винт с резьбой, гайкой и подкладной шайбой.
• Штырьковый вывод.
• Керамическая клемма.
• Винтовой зажим.

7. Температура нагрева

Максимальная температура для водяных ТЭНов: около 800°C в промышленных условиях (при работе с водой практически используется до 100°C).

Поверхностная температура: в бытовых ТЭНах доходит до +100°C.

Критерии выбора для конкретных применений

Для накопительных водонагревателей

При выборе ТЭНа для водонагревателя учитывайте:

• Наличие магниевого анода — без него накипь будет оседать значительно быстрее, особенно при жесткой воде.
• Тип ТЭНа — сухие ТЭНы предпочтительнее для жесткой воды, несмотря на более высокую цену и медленный нагрев.
• Размеры и форма — должны соответствовать конкретной модели водонагревателя.

Для систем отопления

• Мощность — рассчитывается исходя из объёма помещения и требуемой температуры.
• Материал оболочки — нержавеющая сталь предпочтительнее для долговечности.
• Рабочее давление — водяные ТЭНы могут работать при высоком давлении и вибрациях.

Для промышленного оборудования

• В промышленных условиях часто используются целые блоки ТЭНов высоких мощностей.
• Возможно изготовление ТЭНов под заказ по чертежам заказчика.
• ТЭНы могут быть оснащены датчиками температуры (термопарами).

Что нужно знать при покупке

При обращении к продавцу сообщите следующие параметры оборудования:

• материал оболочки,
• максимальная мощность (значение вычисляется исходя из материала оболочки, длины рабочей части и особенностей среды),
• напряжение,
• размеры и форма контактных стержней,
• количество требуемых ТЭНов.

Преимущества водяных ТЭНов

Водяные ТЭНы обладают рядом значительных достоинств:

• Универсальность — могут использоваться в различных типах оборудования.
• Высокий КПД — эффективное преобразование электроэнергии в тепло.
• Быстрая и дешевая замена — в случае поломки элемент легко заменить.
• Устойчивость к нагрузкам — способны выдерживать вибрацию и удары.
• Множество типоразмеров — доступны различные конфигурации для разных применений.
• Герметичная конструкция — исключает протечки и обеспечивает долгий срок службы.
• Рассчитаны на длительный срок службы — надёжное и проверенное решение.

Дополнительные опции

Некоторые водяные ТЭНы оснащены терморегуляторами, которые не позволяют воде разогреваться выше определённых температур. Это особенно полезно в бытовых приборах, так как позволяет экономить на расходе энергии и предотвращает перегрев системы.

В следующей части статьи мы рассмотрим дополнительные аспекты выбора водяных ТЭНов, такие как советы по установке, обслуживанию и предотвращению неисправностей.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Установка и обслуживание водяных ТЭНов

1. Подготовка к установке

Перед установкой водяного ТЭНа необходимо подготовить рабочее место и убедиться, что все необходимые инструменты и материалы под рукой. План действий:

• Отключите электропитание для обеспечения безопасности. Убедитесь, что напряжение в системе отсутствует.
• Слейте воду из бойлера или другого устройства для предотвращения утечек во время замены.
• Подготовьте необходимые инструменты: гаечные ключи, отвертки, трубки и герметики для соединений.

2. Процесс установки

Установка нового водяного ТЭНа требует соблюдения следующих этапов:

1. Демонтаж старого ТЭНа: аккуратно отсоедините старый элемент. Следите за состоянием уплотнительных прокладок и штуцеров; при необходимости замените их.
2. Подготовка нового ТЭНа: убедитесь, что новый ТЭН подходит по размерам и спецификациям. Установите прокладку и герметик на штуцеры, чтобы предотвратить утечки.
3. Установка: вставьте новый ТЭН в соответствующее отверстие и зафиксируйте его, используя гайки или другие крепежные элементы.
4. Подключение к электросети: аккуратно соедините контактные стержни с проводами, соблюдая полярность и рекомендации производителя.

3. Проверка работоспособности

По завершении установки проведите проверку работоспособности системы:

• Заполните бойлер или устройство водой до рекомендованного уровня.
• Включите электропитание и отметьте, что устройство начинает нагревать воду.
• Проверьте на наличие утечек в местах соединений и убедитесь, что все компоненты работают корректно.

Обслуживание водяного ТЭНа

1. Регулярная проверка состояния

Для обеспечения долговечности работы водяного ТЭНа рекомендуется регулярно проверять его состояние:

• Осмотр на наличие коррозии: особенно внимательно следите за местами соединений, где может образовываться ржавчина.
• Проверка накипи: в системах с жесткой водой может образовываться накипь на поверхности ТЭНа. Рекомендуется очищать его по мере необходимости.
• Просмотр и замена магниевого анода: анод должен заменяться при его значительном разрушении, чтобы снизить риск коррозии.

2. Устранение распространенных неполадок

Если ТЭН не работает должным образом, возможно наличие следующих проблем:

• Нет нагрева воды: возможно, проблема с электропитанием или неисправность самого ТЭНа.
• Утечки: необходимы проверка всех соединений и уплотнений, при вскрытии могут понадобиться новые прокладки.
• Шум при работе: это может быть связано с наличием накипи или воздушных пробок в системе.

3. Профилактические меры

Для минимизации потенциальных проблем проводите следующие профилактические меры:

• Используйте фильтры для очистки воды от примесей, которые потенциально могут привести к образованию накипи.
• Установите терморегуляторы для автоматического контроля температуры и предотвращения перегрева.
• Регулярно проводите полную проверку системы отопления или водонагревателя, включая служебные элементы и дополнительные ТЭНы.

Заменяемость и модернизация систем

Одним из ключевых аспектов, который стоит учитывать, является возможность замены и модернизации существующих систем:

• Совместимость: при замене старых ТЭНов на новые убедитесь в совместимости новых моделей с уже существующими системами.
• Модернизация: иногда, чтобы повысить эффективность, имеет смысл модернизировать целую систему, заменив несколько компонентов одновременно.
• Монтаж дополнительных элементов: рассмотрите возможность установки дополнительных функций, таких как датчики температуры или автоматические регуляторы.

Заключение

Правильная установка и обслуживание водяного ТЭНа — неотъемлемая часть обеспечения его долговечности и надёжности. Регулярные проверки, соблюдение условий эксплуатации и профилактические меры помогут избежать неприятных ситуаций и обеспечат эффективное функционирование ваших нагревательных систем.

С учетом постоянного технологического прогресса стоит обращать внимание на современные решения и дополнительное оборудование, которое может существенно повысить эффективность работы системы нагрева.
