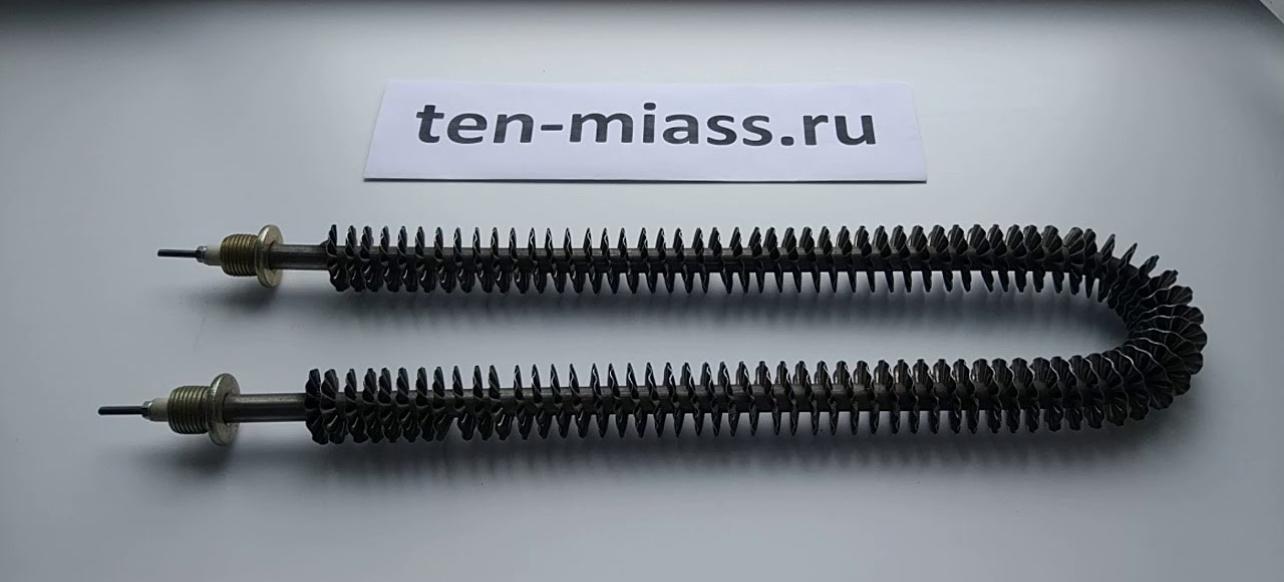

Тэн оребренный воздушный, 1кВт, резьба 1/2 дюйма, размер С=28-30см, размер В=4-5см, 220В

Тэн оребренный воздушный, 1кВт, резьба 1/2 дюйма, размер С=28-30см,
размер В=4-5см, 220В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

ТЭН оребренный воздушный 1 кВт представляет собой устройство, в котором нагревательный элемент, обычно выполненный из нихромовой спирали, заключен в металлическую трубку. Трубка заполняется керамическим или минеральным составом, обеспечивая надежную изоляцию и защиту нагревательного элемента. Внешняя же трубка оборачивается металлической лентой с оребрением, что значительно увеличивает площадь теплообмена. Название «оребренный ТЭН» происходит от применения ребер, которые обеспечивают более эффективное выделение тепла, повышая теплоотдачу на 20–25% по сравнению с гладкими трубками.

Оребрение, как правило, представляет собой металлическую ленту шириной около 10 мм, которая плотно прилегает к трубке. Это позволяет достичь внешнего диаметра устройства в пределах 28–33 мм, а также добавляет фиксированной жесткости конструкции. В большинстве случаев применяется прямое исполнение (F1) — ТЭН с конечными клеммами, однако в зависимости от требований проекта могут использоваться и другие формы, такие как U-образные.

Типичные размеры и как интерпретировать «С» и «В»

В обозначении ТЭНов производители часто используют буквенно-цифровые коды, чтобы указать критически важные размеры. Так, параметр «С = 28–30 см» соответствует рабочей длине в развёртке, что чаще всего составляет около 280–300 мм. Габариты могут варьироваться; например, длины других популярных моделей часто составляют 450 и 600 мм. Параметр «В = 4–5 см» может означать либо высоту оребрения, либо общий внешний диаметр с учетом всех элементов конструкции.

Важно отметить, что для точного выбора следует уточнять у продавца, является ли «В» внешним диаметром с оребрением или высотой ребра, так как обозначения могут различаться. При заказе ТЭНа с параметром «С = 28–30 см», рекомендуется запрашивать длину развёртки 280–300 мм, а по параметру «В» стоит уточнить, необходимо ли учитывать только высоту ребра или и детали подключения.

Электрические и теплотехнические характеристики

ТЭН с мощностью 1 кВт при напряжении 220 В является стандартным решением для обдува. Так, рассчитанное сопротивление для такого ТЭНа составляет примерно 48,4 Ом. Эффективная работа устройства возможна при условии, что скорость воздуха в канале будет превышать 6 м/с; в противном случае, эффективность нагрева снижаться. При анализе теплопередачи, оребрение играет ключевую роль, увеличивая отдачу тепла.

Производители часто указывают срок службы таких ТЭНов в районе 3000 часов, однако этот показатель может варьироваться в зависимости от условий эксплуатации.

Материалы и долговечность

Корпус ТЭНа обычно изготавливается из углеродистой стали для более дешевых моделей или из нержавеющей стали для устройств, предназначенных для работы в более коррозионно активных средах. Выбор материала определяет не только стоимость, но и долговечность устройства в условиях эксплуатации. Например, углеродистая сталь подходит для сухих условий, тогда как для влажных или агрессивных газов предпочтительнее использовать нержавеющую сталь.

Применение и монтаж

Воздушные оребренные ТЭНы находят широкое применение в различных сферах: тепловые завесы, калориферы, тепловые пушки, промышленные обдувные системы и т.д. Они рассчитаны на использование в условиях принудительного обдува, что делает их незаменимыми в технологиях, где необходима высокая скорость и эффективность переработки тепла.

Резьбовое соединение 1/2″ (обычно это BSP) обеспечивает надежность и простоту монтажа. Важно использовать герметики и уплотнительные прокладки для предотвращения утечек воздуха. Перед установкой также следует проверить соответствие резьбы, чтобы избежать проблем во время монтажа.

Подбор и советы при покупке

При выборе ТЭНа важно учитывать несколько критериев:

• Мощность и напряжение: убедитесь, что они соответствуют сети.
• Длина (С): следует проверить, чтобы длина развёртки соответствовала 280–300 мм.
• Внешний диаметр/оребрение (В): важно уточнить, что означает этот параметр у производителя.
• Материал: выбор зависит от условий эксплуатации (углеродистая сталь или нержавейка).
• Тип резьбы: уточнить стандарт резьбы для обеспечения совместимости с оборудованием.
• Гарантия и ресурс: спрашивайте о сроках и условиях.

Безопасность и эксплуатация

При монтаже и использовании ТЭНа строгие меры безопасности должны соблюдаться. Необходимо гарантировать наличие принудительной вентиляции, заземления и защиты от перегрева. Проверка устройства на работоспособность и наличие повреждений перед использованием также является обязательной мерой.

Типичные неисправности и их диагностика

В процессе эксплуатации могут возникнуть такие неисправности, как обрыв нагревательного элемента, короткое замыкание или неправильная работа устройства из-за недостаточной скорости обдува. Для диагностики неисправностей используются мультиметры, с помощью которых можно проверить сопротивление устройства.

Производители и рынки

На российском рынке представлено много компаний, предлагающих ТЭНы различных моделей и ценовых категорий. Известные производители включают такие компании, как ten32.ru, ozon.ru, и другие. Цены варьируются в зависимости от материала и характеристик товара.

Идеи для заголовков и иллюстраций

Для улучшения читабельности и наглядности статьи представлены следующие идеи для заголовков и иллюстраций:

• Разрез оребренного ТЭНа с подписями материалов.
• Чертёж с размерами (С и В), с указанием всех необходимых параметров.
• Схема монтажа с указанием правильного подключения и расположения.
• Таблица сравнения материалов и их свойств.

С учетом вышеизложенного, следует перейти к более подробной информации по вопросам монтажа и подключения данного типа ТЭНов, а также расчетам и рекомендациям по эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж, подключение и меры безопасности

Правильный монтаж ТЭНа имеет решающее значение для его эффективной и безопасной работы. Прежде чем начать, убедитесь, что вы располагаете всеми необходимыми инструментами и материалами, такими как ключи для резьбовых соединений, уплотнительные прокладки, мультиметр для проверки электрического подключения и термоусадка.

Шаги монтажа

• Отключите питание: Прежде всего, убедитесь в отсутствии напряжения в электрической сети, чтобы избежать возможности поражения электрическим током.
• Подготовьте резьбу: Проверьте состояние резьбы на ТЭНе и в гнезде. При необходимости используйте льняную или фум-ленту для герметизации.
• Установите ТЭН: Вкрутите его в посадочное гнездо, обеспечивая плотное соединение. Избегайте перекручивания, чтобы не деформировать трубку.
• Подключите электрические провода: Соедините провода с клеммами, убедившись, что они надежно зафиксированы. Использование шайб и стопорных гаек улучшит контакт.
• Сборка защитных элементов: Установите защитные кожухи, терморегуляторы и предохранители, чтобы обеспечить безопасность работы устройства.
• Тестирование: После завершения монтажа проверьте сопротивление ТЭНа и кратковременно включите его, следя за отсутствием посторонних запахов и корректной работой вентиляции.

Меры безопасности

Соблюдение правил безопасности невозможно переоценить, особенно при работе с электрическим оборудованием. Следует придерживаться следующих рекомендаций:

• Обязательно должно быть предусмотрено принудительное охлаждение (скорость воздуха ≥6 м/с) для предотвращения перегрева.
• Корпус ТЭНа должен быть заземлен.
• Для защиты от перегрева используйте термовыключатели или терморегуляторы.
• При наличии высокой влажности или пыли используйте зашитные кожухи для защиты устройства.

Типичные неисправности и диагностика

Понимание распространенных неисправностей и методов диагностики позволит продлить срок службы ТЭНа и повысить его эффективность. Наиболее частые проблемы и способы их выявления включают:

• Обрыв нагревательного элемента: Если тестирование показывает бесконечное сопротивление, это свидетельствует о разрыве проводника.
• Короткое замыкание: При обнаружении короткого замыкания на корпусе следует немедленно провести повторное тестирование для выявления пробоя изоляции.
• Перегрев: Работая без должного обдува, ТЭН будет перегреваться. Следует следить за скоростью воздуха и состоянием вентиляционной системы.
• Коррозия: Углеродистая сталь подвержена коррозии в агрессивных условиях, поэтому рекомендуются модели из нержавеющей стали в таких средах.
• Механическая деформация: Неправильная затяжка или удары подвергают ТЭН риску повреждения, что может нарушить работу устройства.

Производители, доступность и цены на рынке РФ

На российском рынке существует множество компаний, предлагающих оребренные ТЭНы различных размеров и характеристик. Известные поставщики, такие как ten32.ru и opt.ita-group.ru, предлагают широкий ассортимент моделей, включая длины 450 и 600 мм. Однако для конкретного запроса на размеры «С = 28–30 см» иногда необходимо искать специальные предложения или осуществлять заказ по индивидуальным чертежам.

Цены на воздушные ТЭНы варьируются в зависимости от материала и менеджеров, начиная от нескольких сотен рублей за углеродистые аналоги до нескольких тысяч рублей за модели из нержавеющей стали.

Рекомендации по выбору поставщика и условиям покупки

При выборе поставщика всегда стоит учитывать следующие факторы:

• Изучите доступные модели и убедитесь, что размеры соответствуют вашим требованиям.
• Уточните условия гарантии и ресурс работы устройства.
• Запросите информацию о возможностях индивидуального изготовления.
• Проверьте отзывы и репутацию поставщика на рынке.

Заключение

Выбор и установка оребренного воздушного ТЭНа 1 кВт — это ответственный процесс, требующий внимательного подхода ко всем деталям, начиная от подбора подходящей модели до соблюдения мер безопасности при установке. Придерживаясь изложенных советов и рекомендаций, можно значительно увеличить эффективность нагревателя и продлить его срок службы.
