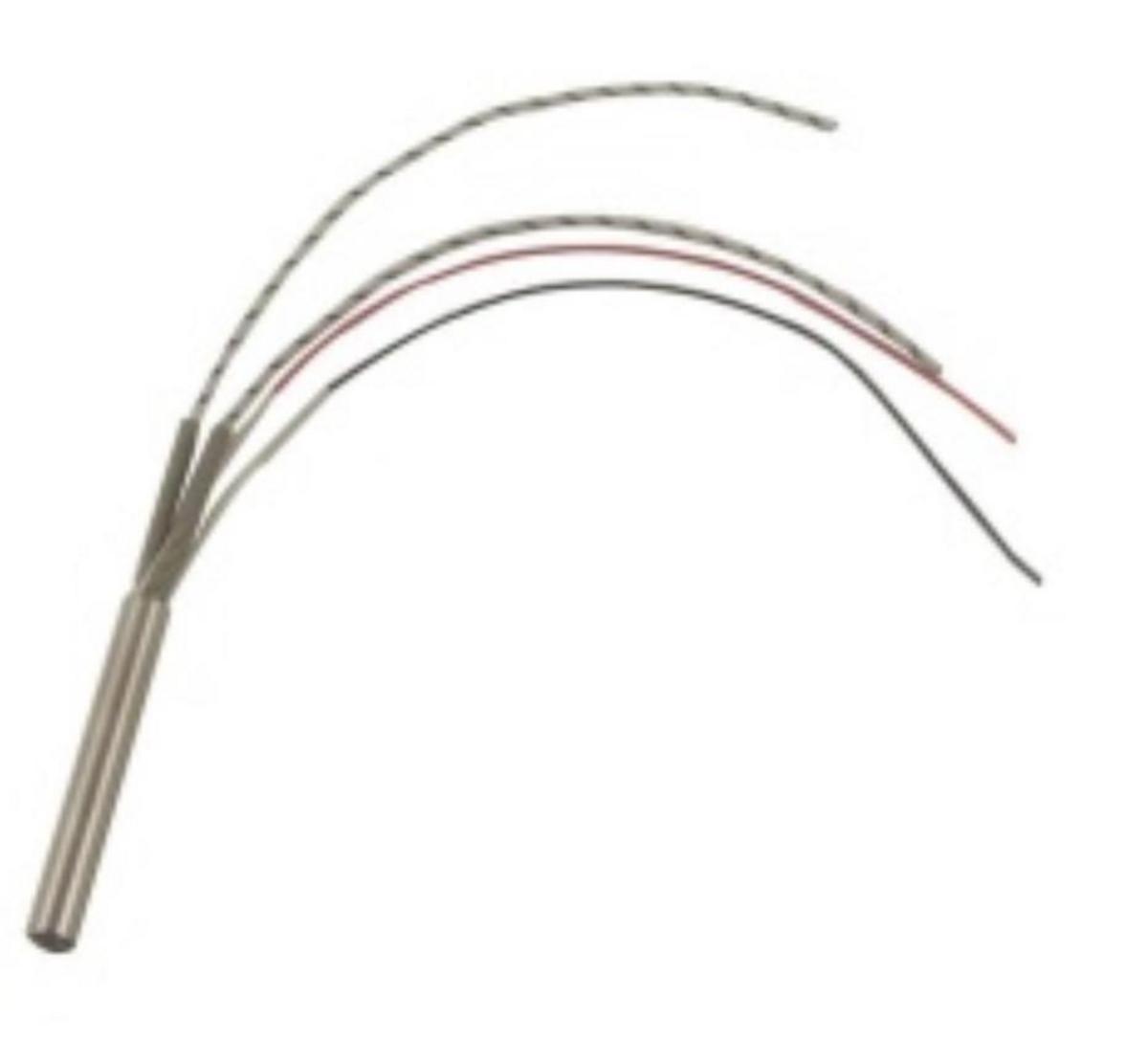

Патронный Тэн. Диаметр 14 Длина 70 Мощность 300 Напряжение 220

Патронный Тэн. Диаметр 14
Длина 70
Мощность 300
Напряжение 220 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

Патронный ТЭН представляет собой герметичную стальную трубку диаметром 14 мм и длиной 70 мм, внутри которой размещена нихромовая спираль (обычно Х20Н80), изолированная оксидом магния (периклазом MgO высокой чистоты). Этот материал обеспечивает отличную теплопроводность и диэлектрическую прочность, позволяя быстро передавать тепло наружу через контакт с металлической поверхностью.

• Холодные зоны: С каждой стороны нагревателя присутствуют не нагреваемые участки длиной от 5 мм, что предотвращает перегрев выводов и упрощает монтаж.
• Материалы корпуса: Нержавеющая сталь (AISI 201SUS, 316SUS или аналог), устойчивая к деформациям, коррозии и температурным колебаниям.
• Выводы: Термостойкие провода (до 180–350°C), защищенные кембриком, металлоплеткой или металлорукавом; возможны шпильки или фланцы. Длина провода — 200–250 мм.
• Напряжение и мощность: 220 В, 300 Вт — стандартные параметры для быстрого разогрева. Удельная поверхностная мощность рассчитывается как ~30–50 Вт/см² (площадь поверхности ≈10 см²), что относит его к высокомощным моделям.

При подаче напряжения спираль нагревается, тепло равномерно распределяется по цилиндру за счет MgO. Максимальная рабочая температура — 350°C, кратковременная — до 500°C.

Технические характеристики и расчеты

Ключевые спецификации для ТЭНП 14×70 мм, 300 Вт, 220 В:

• Диаметр: 14 мм (стандартный для компактных применений; резьбы M14x1,5 или 1/4″).
• Длина нагреваемой зоны: 70 мм (минимальная от 30–50 мм, максимальная до 2000 мм).
• Плотность мощности: До 50 Вт/см² (высокая для формовки); для 300 Вт — ~30 Вт/см², безопасно для длительной работы.
• Температурный режим: Рабочая 300–350°C, max 500°C; подходит для нихрома без деградации.
• Монтаж: Резьбовые штуцеры, фланцы или планки; вставляется в просверленное отверстие с зазором 0,1–0,2 мм для расширения при нагреве.
• Комплектация: Возможна термопара (Тип K, J, L) для контроля; раздвоенные или расширяющиеся варианты для равномерного прилегания.

Расчет удельной мощности: Площадь боковой поверхности = π × d × L ≈ 3,14 × 1,4 × 7 ≈ 30,8 см². Мощность на площадь: 300 / 30,8 ≈ 9,7 Вт/см² (средняя; для низко- и среднемощных задач; высокомощные до 50 Вт/см²).

Производители предлагают изготовление под заказ с этими параметрами, включая нестандартные напряжения (12–380 В).

Применение в промышленности и быту

Патронные ТЭНы 14×70 мм особенно ценны в контактном нагреве цилиндрических поверхностей, где стандартные ТЭНы не помещаются.

Основные сферы:

• Пластмассы и литье: Нагрев пресс-форм ТПА (термопластавтоматов), горячеканальных систем, экструдеров. 300 Вт обеспечивает плавку/переработку полимеров при 250–350°C.
• Обувная промышленность: Вулканизационные прессы, экструзионные комбайны, склейка верха и подошвы.
• Упаковка: Спайка вакуумной упаковки, термические ножи, кромкооблицовка мебели.
• Металлообработка: Формовка, плавка металлов, нагрев инструментов, труб (ПНД, ПВД), фитингов.
• Жидкости и газы: Подогрев воды, масел, кислот, щелочей через штуцеры (с 300 Вт — для малых объемов).
• Другие: Нагрев трубопроводов, гофротрубок, мебельных агрегатов; бытовой нагрев в мастерских (до 250–300°C).

В высокомощном исполнении (как 300 Вт) подходит для формовки и плавки; в низкомощном — для поддержания температуры. Пример: в пресс-форме для кромки ТЭН обеспечивает равномерный нагрев, расплавляя материал при контакте.

Преимущества конкретной модели

• Компактность: Влезает в узлы 15–20 мм диаметром.
• Долговечность: Ресурс >5000 часов при правильном монтаже; не деформируется.
• Монтаж/демонтаж: Легкий благодаря раздвоенным или расширяющимся конструкциям.
• Эффективность: Равномерный нагрев, высокая теплоотдача (контактный метод).

Монтаж, эксплуатация и безопасность

Пошаговая инструкция установки:

1. Подготовка: Просверлить отверстие диаметром 14,1–14,2 мм (зазор для расширения).
2. Вставка: Смазать термопастой (силиконовой) для контакта; зафиксировать штуцером/фланцем.
3. Подключение: Припаять/зажать провода к 220 В; использовать реле/терморегулятор для 300 Вт.
4. Пуск: Разогрев постепенно; мониторить температуру термопарой.
5. Проверка: Ток ~1,36 А (P=U/I); отсутствие искр.

Меры безопасности:

• Избегать сухого хода; зазор >0,05 мм.
• Охлаждение: Естественное или принудительное для >350°C.
• Защита: Автоматы на 2 А; изоляция IP65.
• Типичные ошибки: Перекос при монтаже (неровный нагрев); превышение мощности (деградация спирали).

Распределение мощности: Для равномерности — 35/30/35% (концы/центр); холодные зоны минимизируют перегрев выводов.

Сравнение типов патронных ТЭНов

Таблица классификации по мощности (для диаметра ~14 мм):

Модель 300 Вт — переходная, универсальная.

Производство, цены и заказ

• Стандартные аналоги: Доступны на Ozon, Wildberries (250–400 Вт ~1000–2000 руб.); точный 300 Вт — под заказ.
• Изготовление: Компании как Polymernagrev, Promten — от 6,5 мм, мощность 50–30 кВт; срок 1–2 недели.
• Опции: Термопары, разные резьбы (M14, G7–10,5 мм), раздвоенные.

Интересные факты для статьи:

• Расширение при нагреве: Увеличивает контакт на 0,1–0,5 мм, обеспечивая 100% прилегание.
• В обувной промышленности: Один ТЭН нагревает вулканизатор для 100+ пар/смену.
• Эволюция: Современные — с независимыми зонами нагрева для прецизионного контроля.
• Экология: MgO не токсичен; перерабатываемость стали 95%.

Эта модель сочетает компактность и мощь, делая ее хитом для малого/среднего производства. Для кастомизации обращайтесь к производителям.

Продвижение на рынке и прогнозы

С увеличением спроса на высокоточные технологии, патронные ТЭНы 14×70 мм будут занимать все более важное место в разнообразных отраслях промышленных приложений. Разработка новых моделей и улучшение характеристик, таких как энергосбережение и производительность, будет способствовать их широкой адаптации и внедрению, о чем будем говорить в следующей части.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Продвижение на рынке и прогнозы

С учетом многогранного применения патронных ТЭНов, таких как модели диаметром 14 мм и длиной 70 мм, наблюдается активный рост интереса со стороны различных отраслей. Вместе с этим растет и потребность в улучшении технологических процессов, что делает такие нагреватели более востребованными.

Тенденции и технологии

Современные производители патронных ТЭНов стремятся улучшить эффективность своих устройств. Основные направления включают:

• Энергосбережение: Разработка более эффективных решений для уменьшения потерь тепла и повышения общего КПД.
• Интеллектуальные системы управления: Внедрение микропроцессорных контроллеров и термостатов нового поколения для точного регулирования температуры, что повышает безопасность и надежность эксплуатации.
• Устойчивость к превосходным условиям: Использование новых композитных материалов и модификаций стали, которые улучшат защиту от коррозии и механического износа.

Рынок и конкуренция

Патронные ТЭНы становятся все более конкурентоспособными на рынке благодаря своему широкому использованию в различных отраслях, включая:

• Автомобильная промышленность: Используются для подогрева различных жидкостей и складских оборудований.
• Медицинское оборудование: Применяются в стерилизации и обработке инструментов.
• Электроника: Нагреватели необходимы для процессов пайки и термообработки.

Производители также начинают внедрять индивидуальные решения под конкретные запросы клиентов, что позволяет обеспечить более точное соответствие требованиям.

Перспективы на будущее

С учетом новых технологий и потребностей рынка, ожидается, что патронные ТЭНы будут эволюционировать и адаптироваться под современные вызовы. Дальнейшее развитие и отзывчивость к потребностям пользователей откроют новые горизонты для этих устройств.

При этом важно следить за новыми трендами, такими как материал, безопасность и энергопотребление, чтобы поддерживать конкурентоспособность на рынке.

Производственные процессы и логистика

Необходимость гибкой производственной системы также становится очевидной. Кардинальные изменения в логистике и производственном процессе позволят производителям быстро реагировать на запросы рынка с целью сокращения сроков поставки и повышения качества. Все это будет способствовать созданию более эффективных цепочек поставок и минимизации издержек.

Заключение

В конечном итоге, патронные ТЭНы 14×70 мм с мощностью 300 Вт представляют собой идеальное сочетание компактности, эффективности и высокой производительности, что делает их важным элементом для внедрения в различные области промышленных технологий. По мере развития технологий и появления новых потребностей, станет очевидным, что такие устройства продолжают оставаться неотъемлемой частью современного производства.
