ТЭН оболочка титан, 220В, 2,5 кВт, используется в кислотной среде

Титановые ТЭНы для агрессивных сред: Стратегический выбор в промышленном нагреве

Трубчатые электронагревательные элементы (ТЭНы), оснащенные титановой оболочкой, мощностью 2,5 кВт и напряжением 220 В, представляют собой специализированное решение для промышленных процессов, где требуется нагрев особо агрессивных сред, в частности кислотных растворов с уровнем pH от 1 до 5. В таких условиях традиционные материалы, например, различные марки нержавеющей или углеродистой стали, подвержены ускоренной коррозии, что приводит к частым отказам оборудования, простоям и высоким эксплуатационным издержкам. Использование титана (марок VT1-0, Grade 1-2 или Ti-2) обусловлено его исключительной коррозионной стойкостью, которая обеспечивается за счет формирования на поверхности тонкой, но чрезвычайно устойчивой пассивирующей оксидной пленки TiO2. Эта пленка эффективно противостоит воздействию таких кислот, как серная, соляная, фосфорная и азотная, в температурном диапазоне до 100-150°C. Подобные нагреватели критически важны для обеспечения надежности и безопасности в химической промышленности, гальваническом производстве, фармацевтике, системах очистки сточных вод и специализированных лабораторных установках, где исключается риск утечки агрессивных жидкостей или их загрязнения продуктами коррозии нагревателя.

Принципы конструкции и эксплуатационные характеристики

Титановый ТЭН представляет собой герметичную трубчатую конструкцию, как правило, диаметром 8-13 мм (наиболее распространенные для компактных моделей — 10-12 мм). Внутри этой оболочки расположена нагревательная спираль, выполненная из нихромового сплава (Nichrome 80/20) или фехраля. Спираль изолирована от металлической оболочки уплотненным оксидом магния (MgO). MgO выполняет функцию высокоэффективного диэлектрика, обладающего при этом превосходной теплопроводностью (около 30 Вт/м·К), что обеспечивает равномерную и эффективную передачу тепла от спирали к внешней оболочке и далее в рабочую среду. При подаче переменного тока (AC) напряжением 220 В на спираль, она нагревается, и тепло передается через слой оксида магния и стенки титановой трубки в нагреваемую жидкость.

Выводы для электрического подключения выполнены в виде контактных стержней (шпилек М4/М5 или М6), выступающих из торцов трубки на 40-60 мм и снабженных гайками. Стандартное межцентровое расстояние между контактами составляет 60-100 мм (часто обозначается как «60А» или «100А»).

Ключевые конструктивные особенности титановой оболочки:

• Толщина стенки: Оптимальный диапазон 0,4-0,6 мм для достижения равномерного нагрева и минимизации теплопотерь.
• Форма: Титановые ТЭНы выпускаются в различных конфигурациях – U-образные (форма 2), «змейка» (форма 8) или прямые. Выбор формы определяется конфигурацией резервуара и требованиями к площади нагрева. Прямые модели, как правило, более компактны для ограниченных объемов.
• Развернутая длина: Варьируется от 600 до 1700 мм, при этом установочная длина может составлять 270-1000 мм. Это определяет активную зону нагрева. Для кислотных сред критически важна удельная мощность, которая поддерживается на уровне 8-12 Вт/см². Это значение ниже, чем для водных растворов, что предотвращает локальный перегрев поверхности оболочки и, как следствие, преждевременное разрушение титана или рабочей среды.
• Радиус изгиба: Параметры R30-R52 мм обеспечивают необходимую гибкость при проектировании и монтаже в различных емкостях.
• Герметичность: Степень защиты IP65 и выше гарантирует высокую герметичность контактов и способность выдерживать рабочее давление до 10 бар, что критично для безопасности в промышленных условиях.

Маркировка титановой оболочки обычно включает обозначения «Ti» или «Titan» (например, 60А-12/2,5 Ti 220 J酸, где «J» указывает на применение в жидкостях, а «酸» — в кислотах, согласно внутренним обозначениям производителей). Изделия соответствуют международным и национальным стандартам, таким как ГОСТ 28634-90, ISO 9001, а также могут иметь сертификацию ATEX для использования во взрывоопасных средах.

Стандартные параметры титанового ТЭНа 2,5 кВт 220 В и их значение для промышленных процессов

Ключевые понятия и терминология

• ТЭН (трубчатый электронагревательный элемент): Устройство для преобразования электрической энергии в тепловую путем нагрева металлической оболочки.
• Пассивация: Процесс формирования на поверхности металла (в данном случае титана) тонкой, но химически инертной оксидной пленки, которая защищает его от коррозии в агрессивных средах.
• Удельная мощность: Величина тепловой мощности, приходящаяся на единицу площади активной поверхности ТЭНа. Для кислотных сред она сознательно снижается, чтобы избежать локального перегрева.
• Кислотная среда (pH 1-5): Растворы с высоким содержанием ионов водорода, характеризующиеся агрессивным воздействием на большинство металлов.
• Оксид магния (MgO): Высокочистый порошок, используемый в ТЭНах в качестве электрического изолятора и теплопроводящего заполнителя, обеспечивающего эффективную передачу тепла от спирали к оболочке.
• Nichrome 80/20 / Фехраль: Сплавы на основе никеля/хрома или железа/хрома/алюминия, обладающие высоким электрическим сопротивлением и устойчивостью к высоким температурам, используются для изготовления нагревательных спиралей.
• IP65: Международный стандарт, определяющий степень защиты корпуса оборудования от проникновения пыли (первая цифра «6») и воды (вторая цифра «5» – защита от струй воды с любого направления).

Преимущества титана для кислотной среды и экономическое обоснование инвестиций

Выбор титана для оболочки нагревательных элементов в условиях кислотных сред — это не просто техническое решение, но и стратегическое инвестирование в надежность и долгосрочную экономическую эффективность. Титан значительно превосходит другие материалы, такие как нержавеющая сталь (например, AISI 304/316 или 12Х18Н10Т) и углеродистая сталь, которые при контакте с агрессивными кислотами быстро разрушаются.

• Выдающаяся коррозионная стойкость: Титан демонстрирует пассивное поведение в широком спектре кислот, включая серную кислоту (до 50%), соляную кислоту (до 10%) и фосфорную кислоту (до 80%). Скорость коррозии титана в этих условиях не превышает 0,01 мм/год, в то время как для нержавеющей стали этот показатель может достигать 1-5 мм/год. Это обеспечивает не только целостность оборудования, но и чистоту технологического процесса, предотвращая загрязнение рабочей среды ионами металлов.
• Увеличенный срок службы и сокращение TCO: В кислотных средах (pH 1-5, температура до 100°C) титановые ТЭНы способны служить от 10 до 20 лет. Для сравнения, срок службы нагревателей из нержавеющей стали в аналогичных условиях составляет всего 1-3 года. Продление срока службы в 5-10 раз существенно снижает совокупную стоимость владения (TCO), минимизирует затраты на закупку запасных частей, сокращает расходы на техническое обслуживание и предотвращает дорогостоящие простои производства.
• Гигиеничность и безопасность: Титан не выделяет ионы в рабочую среду, что делает его идеальным выбором для чистых производств, таких как фармацевтика или пищевая промышленность, где кислотная обработка требует максимальной чистоты и отсутствия посторонних примесей. Это также снижает риски для здоровья персонала и окружающей среды.
• Эффективный теплообмен: Теплопроводность титана составляет порядка 22 Вт/м·К, что способствует равномерному нагреву по всей поверхности элемента и предотвращает образование «горячих точек». Это повышает эффективность процесса и снижает вероятность локального разрушения как ТЭНа, так и рабочего раствора.
• Снижение веса конструкции: Плотность титана (4,5 г/см³) значительно ниже, чем у стали (8 г/см³), что облегчает монтаж оборудования, снижает нагрузку на несущие конструкции резервуаров и упрощает логистику.

Сравнительный анализ материалов оболочки ТЭНов для кислотных сред: инвестиционная перспектива

Источники данных и примеры из практики подтверждают превосходство титана. Например, в бытовых кипятильниках с титановыми баками (модели типа VN065, Larec34), где «титан» относится к баку, ТЭНы адаптированы для длительного контакта с водой, содержащей растворенные соли и слабые кислоты (pH > 4), образующиеся от накипи. Это демонстрирует способность титана выдерживать длительные воздействия слабых агрессивных сред.

Понимание фундаментальных преимуществ и технических характеристик титановых ТЭНов закладывает основу для принятия обоснованных стратегических решений. Однако для достижения максимальной эффективности и безопасности критически важен глубокий анализ практических аспектов внедрения, эксплуатации и управления жизненным циклом этих высокотехнологичных компонентов.

Оптимизация внедрения и операционная эффективность титановых ТЭНов

Эффективное использование титановых ТЭНов в промышленных масштабах требует не только понимания их технических преимуществ, но и всестороннего подхода к интеграции, эксплуатации и обслуживанию. Цель — максимизация операционной эффективности, минимизация рисков и обеспечение долгосрочного экономического эффекта.

Выбор и интеграция в технологические процессы: Критерии для ЛПР

Применение титановых ТЭНов охватывает широкий спектр отраслей, где агрессивные среды являются нормой. Для каждой из них существуют свои нюансы выбора и интеграции:

• Химическая промышленность: Титановые ТЭНы незаменимы для нагрева серной и фосфорной кислот в реакторах, а также в процессах нейтрализации и очистки стоков. Здесь ключевыми факторами являются устойчивость к высоким концентрациям кислот и надежность в критических производственных циклах.
• Гальваническое производство: В электролитах для хромирования (серная кислота + хромовый ангидрид) или травления, титановые нагреватели обеспечивают стабильность процесса, предотвращая загрязнение электролитов и увеличивая срок службы ванн.
• Фармацевтика и лабораторные исследования: Для стерилизации кислотных растворов, дистилляции и других высокочистых процессов титан гарантирует отсутствие выделения посторонних ионов, что критично для качества конечного продукта и достоверности экспериментов.
• Пищевая промышленность: При обработке фруктовых кислот (лимонной, яблочной) в пищевых производствах титановые ТЭНы обеспечивают гигиеничность и отсутствие металлического привкуса, сохраняя вкусовые качества продуктов.
• Экологические системы: В системах очистки кислотных отходов и регенерации химических реагентов использование титана способствует повышению эффективности процессов и снижению экологического следа предприятия.

Для обеспечения максимальной долговечности и безопасности, в кислотных средах рекомендуется поддерживать температурный режим нагрева в диапазоне 80-120°C. При этом удельная мощность ТЭНа должна быть снижена до 7-9 Вт/см², чтобы предотвратить интенсивное парообразование и кипение на поверхности нагревателя, что может привести к локальному перегреву и ускоренной коррозии.

Примеры типовых решений:

• ТЭНы для кипятильников с титановыми баками (например, VN061/VN065 с штуцером М16х1,5) оптимальны для систем, где требуется нагрев воды с высоким содержанием солей или слабых кислот.

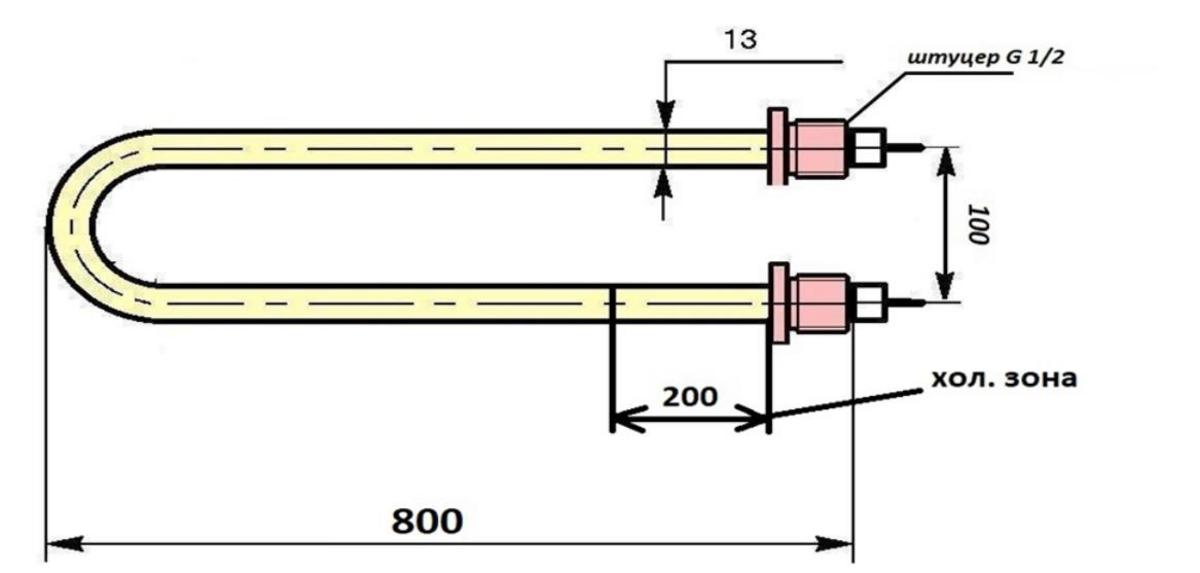

• Для промышленных резервуаров широко применяются U-образные титановые ТЭНы с креплением G1/2″, имеющие развернутую длину до 850 мм.

Пошаговое внедрение и управление жизненным циклом: Чек-лист для руководителей проектов

Успешная интеграция титановых ТЭНов в существующие или новые технологические линии требует структурированного подхода. Ниже представлен чек-лист основных этапов:

1. Подготовка оборудования и предварительная проверка:
   • Визуальный осмотр: Убедитесь в отсутствии механических повреждений оболочки и контактов.
   • Измерение сопротивления изоляции: Используйте мегаомметр для проверки сопротивления изоляции между нагревательным элементом и оболочкой. Значение должно быть более 50 МОм. Это подтверждает целостность диэлектрика (MgO).
   • Очистка: При необходимости проведите ультразвуковую очистку поверхности ТЭНа для удаления возможных загрязнений с производства или хранения.
2. Монтаж ТЭНа:
   • Выбор крепления: Используйте штуцер G1/2″ или фланцевое соединение (например, Ф2) с герметизирующими прокладками из химически стойких материалов, таких как тефлон (PTFE) или витон.
   • Герметичность: Обеспечьте полную герметичность соединения для предотвращения утечек агрессивной среды.
   • Погружение: Установите ТЭН таким образом, чтобы не менее 2/3 его активной длины было погружено в нагреваемую жидкость. Это предотвращает «сухой ход» и локальный перегрев.
3. Электрическое подключение:
   • Кабели: Подключите медные жилы сечением не менее 2,5 мм² к шпилькам М5, надежно затянув гайки.
   • Изоляция: Убедитесь в наличии достаточного зазора (не менее 5 мм) между токоведущими частями и металлическими элементами конструкции, а также используйте надежные изоляционные материалы.
   • Терморегулирование: Интегрируйте термореле с максимальной температурой срабатывания 150°C для защиты от перегрева.
4. Первичный запуск и ввод в эксплуатацию:
   • Заполнение емкости: Полностью заполните резервуар рабочей средой до начала нагрева.
   • Постепенный нагрев: Включите нагрев, постепенно поднимая температуру (рекомендуемая скорость не более 5°C/мин) для предотвращения термических шоков.
   • Мониторинг параметров: В процессе запуска осуществляйте непрерывный мониторинг температуры, уровня pH и уровня жидкости.
   • Проверка электрических параметров: Убедитесь, что потребляемый ток соответствует расчетному значению (I = P/U ≈ 11,4 А для 2,5 кВт, 220 В), а сопротивление спирали составляет около 3,8 Ом.
5. Меры безопасности и профилактика поломок:
   • Автоматика защиты: Оснастите систему термопредохранителями (например, KSD301), устройствами защитного отключения (УЗО) с током срабатывания 30 мА и реле контроля уровня жидкости.
   • Избегать:
     • Перегрев оболочки выше 200°C.
     • «Сухой ход» (работа ТЭНа без погружения в жидкость).
     • Использование с сильными окислителями, такими как азотная кислота с концентрацией более 30%.
   • Регламентное обслуживание: Проводите ежегодную инспекцию ТЭНа и, при необходимости, промывку от отложений 5% раствором лимонной кислоты.
6. Диагностика и устранение неисправностей:
   • Перегорание спирали: Основной причиной часто является «сухой ход». Симптом – нулевое электрическое сопротивление. В некоторых случаях возможна перемотка спирали.
   • Коррозия контактов: Возникает при недостаточной герметизации. Рекомендуется использовать силиконовые герметики для защиты контактной группы.

Оценка стоимости владения (TCO) и выбор оптимального решения

Принятие решения об инвестировании в титановые ТЭНы должно основываться на комплексной оценке TCO, учитывающей не только первоначальные затраты, но и эксплуатационные расходы, а также потенциальные риски и выгоды. Титановые ТЭНы, несмотря на более высокую начальную стоимость по сравнению с аналогами из нержавеющей стали, предлагают значительную экономию в долгосрочной перспективе.

Сравнительный анализ ТЭНов: TCO и окупаемость инвестиций

Рынок титановых ТЭНов демонстрирует стабильный рост, особенно в секторах, ориентированных на экологические решения, с ежегодным приростом спроса до 20%. Среди ведущих производителей можно выделить отечественные компании, такие как Политэн и ВКСТЭН, а также импортные бренды, включая Elektra и Backer. Позитивные отзывы пользователей, например, о стабильной работе в 20% серной кислоте на протяжении 5 лет без образования накипи, подтверждают их высокую надежность.

Инновации и стратегические перспективы развития

Сфера нагревательных элементов постоянно развивается, и титановые ТЭНы не исключение. Современные разработки направлены на дальнейшее повышение их эффективности, долговечности и функциональности:

• Интеллектуальные системы управления: Интеграция NTC-термисторов позволяет осуществлять точную PID-регулировку температуры, что обеспечивает оптимальный температурный режим и экономию энергии.
• Усовершенствованные покрытия: Применение физического осаждения из паровой фазы (PVD-покрытия) может увеличить стойкость титановой оболочки к агрессивным средам еще на 30%, расширяя спектр возможных применений.
• Аддитивные технологии: К 2026 году прогнозируется появление ТЭНов с 3D-печатными спиралями. Это позволит создавать уникальные, кастомизированные формы нагревательных элементов, оптимизированные под конкретные технологические задачи и повышающие эффективность теплообмена.
• Энергоэффективность: В сочетании с современными инверторными системами управления, титановые ТЭНы способны достигать энергоэффективности до 98%, что является критически важным фактором для снижения операционных расходов и соответствия экологическим нормам.
• Экологический аспект: Использование титановых ТЭНов способствует минимизации выбросов тяжелых металлов в сточные воды, что соответствует принципам устойчивого развития и ужесточающимся экологическим требованиям.
