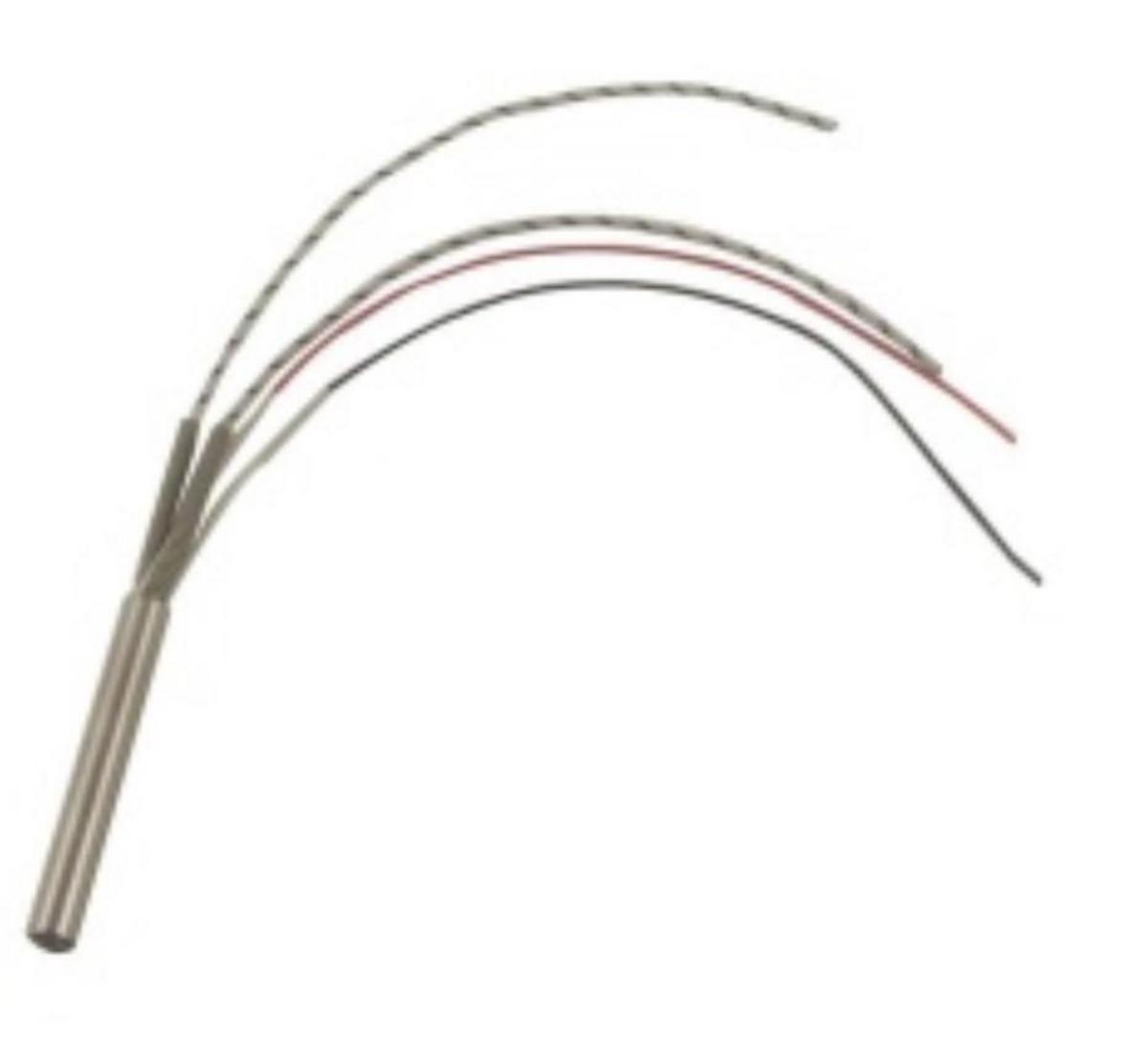

Патронный нагреватель диаметр 6,5 мм, длина 40 мм, 100 Вт/230 В, провод 300 мм с внутренним подключением

Патронный нагреватель 6,5×40 мм, 100 Вт/230 В с внутренним подключением: Основы выбора и интеграции

В условиях современной промышленности, где требования к точности, надежности и миниатюризации постоянно растут, выбор оптимального нагревательного элемента становится критически важным. Патронный нагреватель с ключевыми параметрами: диаметр 6,5 мм, длина 40 мм, мощность 100 Вт, напряжение 230 В и длина вывода 300 мм с внутренним подключением, представляет собой решение, которое эффективно отвечает этим запросам. Эта модель, часто обозначаемая как ЭНП 6,5*40;0,1;230 или ТЭНП 6,5-40-100, является примером инженерного баланса между компактностью и производительностью. Её способность обеспечивать высокую плотность мощности (до 18 Вт/см²) при температурах до 750°C делает её незаменимой для целого спектра промышленных применений.

Ключевые понятия и терминология

• Патронный нагреватель (ЭНП / Cartridge Heater): Это трубчатый электронагреватель (ТЭН), предназначенный для установки в глухие или сквозные отверстия. Его название происходит от сходства с патроном, вставляемым в гнездо.
• Плотность мощности: Величина, выраженная в Ваттах на квадратный сантиметр (Вт/см²), которая характеризует количество тепловой энергии, выделяемой нагревателем с единицы площади его поверхности. Высокая плотность мощности позволяет быстро достигать и поддерживать заданную температуру, но требует эффективного отвода тепла.
• NiCr8020: Сплав никеля (80%) и хрома (20%), используемый в качестве материала нагревательной спирали. Отличается высокой термостойкостью, стабильным сопротивлением и долговечностью при высоких температурах.
• MgO (Оксид магния): Диэлектрический порошок, который служит изоляционным материалом внутри патронного нагревателя. Обладает отличной теплопроводностью и электрической изоляцией, что критично для безопасности и эффективности.
• Внутреннее подключение (Rear Connection): Тип вывода электрических проводов, при котором они выходят непосредственно из торца корпуса нагревателя, обеспечивая дополнительную защиту от механических воздействий и влаги.
• Допуск H7: Международный стандарт качества для отверстий, который определяет максимально допустимые отклонения от номинального размера для обеспечения плотной, но не заклинивающей посадки компонента.

Технические характеристики: Детальный разбор параметров и их значение для бизнеса

Понимание технических параметров этой модели патронного нагревателя выходит за рамки простой спецификации; это глубокий анализ, определяющий её пригодность для конкретных производственных задач, влияющий на надежность оборудования, стоимость эксплуатации и качество конечной продукции. Каждая характеристика имеет прямое влияние на операционную эффективность и долговечность вложений.

Дополнительные допуски, такие как ±1,5% на длину и ±10% на мощность, являются стандартными отраслевыми показателями и подчеркивают высокую степень контроля качества при производстве. Соответствие этим стандартам, включая аналоги высокого класса от азиатских производителей, обеспечивает взаимозаменяемость и предсказуемость в эксплуатации. Наличие данной модели на складах в крупных промышленных центрах РФ (Москва, СПб, Новосибирск) гарантирует оперативность поставок, что минимизирует простои оборудования.

Конструкция и принцип работы: Инженерный фундамент надежности

В основе эффективности патронного нагревателя лежит его продуманная конструкция, предназначенная для работы в условиях высоких температур и ограниченного пространства. Внутренняя структура этого пальчикового ТЭНа представляет собой синергию материалов и инженерных решений:

• Оболочка: Изготовленная из тонкостенной нержавеющей трубы (CrNi сталь) диаметром 6,5 мм, она обеспечивает механическую прочность, защиту от коррозии и является основным теплопередающим элементом.
• Нагревательный элемент: Спираль из сплава NiCr8020 наматывается таким образом, чтобы обеспечить максимально равномерное распределение тепла по всей длине нагревателя. Это предотвращает возникновение «горячих точек» и увеличивает срок службы.
• Изоляция: Пространство между нагревательной спиралью и оболочкой плотно набивается сухим оксидом магния (MgO). Эта порошковая изоляция, спрессованная под высоким давлением, выполняет двойную функцию: она является отличным электрическим изолятором и высокоэффективным теплопроводником, передавая тепло от спирали к оболочке.
• Выводы: Термостойкие провода длиной 300 мм, выведенные из корпуса нагревателя, обеспечивают безопасное и надежное электрическое соединение. В случае внутреннего подключения (rear connection) выводы защищены внутри металлической гильзы, что значительно снижает риск их повреждения.

Принцип работы основан на преобразовании электрической энергии в тепловую при прохождении тока через нагревательную спираль. При подключении к сети 230 В, спираль NiCr8020 быстро разогревается. Высокая теплопроводность MgO эффективно передает это тепло через оболочку в окружающую среду (как правило, в металлическую пресс-форму или блок). Способность достигать 750°C за считанные минуты обусловлена не только мощностью, но и высокой плотностью энергии. Однако, для эффективной и безопасной работы критически важна плотная посадка нагревателя в отверстии (зазор не более 0,1 мм), обеспечивающая оптимальный отвод тепла и предотвращающая перегрев самого нагревателя.

Преимущества внутреннего подключения для промышленных сред

Выбор внутреннего типа подключения для данной модели не случаен и обусловлен рядом стратегических преимуществ для B2B-пользователей:

• Максимальная защита от внешних воздействий: Выводы, расположенные внутри корпуса, менее подвержены механическим ударам, воздействию пыли, влаги, химически активных сред и масла. Это значительно снижает вероятность отказов в сложных производственных условиях.
• Упрощение монтажа в герметичных системах: Отсутствие выступающих наружу контактных групп позволяет легче интегрировать нагреватель в закрытые и герметичные узлы оборудования, что важно для поддержания чистоты процесса или работы в вакууме.
• Повышенная надежность при вибрациях: Внутреннее расположение проводов минимизирует напряжение на местах их присоединения, снижая риск обрыва или короткого замыкания, что особенно актуально для оборудования, подверженного постоянным вибрациям.
• Эстетика и компактность: Более аккуратный внешний вид и дополнительная компактность, что может быть важно для оборудования с жесткими требованиями к дизайну или при монтаже большого количества нагревателей в ограниченном пространстве.

Области применения: От прецизионной пластмассы до передовой авиации

Благодаря своей компактности (6,5×40 мм) и способности работать при высоких температурах, этот патронный нагреватель находит применение в широком спектре отраслей, где требуется точный и локализованный нагрев. Его универсальность обусловлена сочетанием высокой плотности мощности и надежности. Рассмотрим ключевые сферы:

• Производство и обработка пластмасс: Это основная область применения. Нагреватель идеально подходит для:
  • Экструдеры: Стабилизация температуры в головках и цилиндрах для обеспечения однородности расплава.
  • Литье под давлением: Точечный нагрев форсунок и горячеканальных систем пресс-форм для улучшения текучести полимеров и снижения брака.
  • Валики теснения и термоформовочное оборудование: Обеспечение равномерного прогрева поверхностей для формирования изделий.

  В этих процессах стабильный нагрев зоны 40 мм ТЭНом 100 Вт критически важен для минимизации внутренних напряжений в материале и получения высококачественных изделий.

• Промышленное и лабораторное оборудование:
  • Пресс-формы и штампы: Локальный нагрев для повышения пластичности обрабатываемых материалов или для термообработки.
  • Лабораторные печи и сушилки: Точный контроль температуры для проведения экспериментов, испытаний или сушки образцов.
  • 3D-принтеры: Нагрев сопел (хотендов) для экструзии различных филаментов с высокой точностью.
• Машиностроение и металлообработка:
  • Станки с ЧПУ: Локальный подогрев компонентов или рабочих зон для облегчения обработки, предотвращения деформаций или обеспечения оптимальной вязкости смазок.
  • Сварочные аппараты: Предварительный или сопутствующий подогрев для улучшения качества сварного шва и снижения внутренних напряжений.
• Электроника и климатические системы:
  • Вентиляционные нагреватели: В составе компактных устройств для обогрева воздуха (часто с интегрированным термопредохранителем).
  • Шкафы управления и контрольно-измерительная аппаратура: Предотвращение конденсации и поддержание рабочей температуры чувствительных электронных компонентов.
• Специфические и высокотехнологичные ниши:
  • Медицинское оборудование: В стерилизаторах, инкубаторах, диагностических приборах, где требуется высокая точность и чистота нагрева.
  • Пищевая промышленность: Для нагрева отдельных зон оборудования, работающего с пищевыми продуктами (в специальных версиях с титановой оболочкой для устойчивости к агрессивным средам).
  • Авиация и космос: Для обогрева чувствительных датчиков, систем управления или конструктивных элементов, работающих в условиях низких температур или вакуума.

Универсальность этой модели подтверждается её пригодностью для нагрева различных сред — от твердых тел и пластмасс до воздуха и жидкостей (при соответствующем уплотнении и погружении).

Экономическое обоснование и ROI: Инвестиции в надежность и эффективность

Инвестиции в высококачественные патронные нагреватели, такие как модель 6,5×40 мм, могут принести значительную отдачу (ROI) для производственных предприятий. Несмотря на начальную стоимость, которая может быть выше, чем у менее прецизионных аналогов (ориентировочно от 1000 руб./шт. в зависимости от объема закупки), экономический эффект проявляется через несколько ключевых факторов:

• Снижение процента брака (до 15-25%): Точный и стабильный нагрев критически важен для многих процессов (например, литье пластмасс). Нестабильная температура ведет к дефектам продукции. Высокая плотность мощности и равномерное распределение тепла этого ТЭНа минимизируют колебания, улучшая качество продукции и сокращая отходы.
• Увеличение срока службы оборудования и снижение TCO (Total Cost of Ownership): За счет долговечности (более 3000 часов) и устойчивости к сложным условиям, частота замены нагревателей значительно снижается. Это напрямую влияет на сокращение затрат на закупку запасных частей, трудозатраты на их замену и, что самое важное, на минимизацию простоев производственных линий.
• Оптимизация энергопотребления (5-20%): В сочетании с ПИД-регуляторами и SSR-реле (твердотельными реле), которые обеспечивают точное управление мощностью и предотвращают перегрев, достигается существенная экономия электроэнергии. Быстрый разогрев также сокращает время, необходимое для выхода оборудования на рабочий режим.
• Сокращение времени простоя (до 10-20%): Надежность и предсказуемость работы нагревателя уменьшают количество внеплановых остановок для ремонта или замены. Каждая минута простоя производственной линии — это прямые убытки от недополученной прибыли.

Расчет ROI: Например, при стоимости одного бракованного изделия в 500 рублей и производстве 1000 единиц в смену, снижение брака на 5% за счет стабильного нагрева экономит 25 000 рублей в смену. Учитывая стоимость нагревателя, окупаемость инвестиций может составлять от 6 до 12 месяцев только за счет этого фактора, не считая экономии на энергии и обслуживании. Срок службы, превышающий 3000 часов, гарантирует длительный период бездоходной эксплуатации после окупаемости.

Сравнительная таблица: Обоснованный выбор между патронными нагревателями

При выборе патронного нагревателя для конкретной задачи, важно не просто сравнивать номинальные параметры, но и учитывать их влияние на общую эффективность, стоимость владения и специфику применения. Модель 6,5×40 мм позиционируется как оптимальное решение для задач, требующих высокой компактности и прецизионности.

Из сравнения видно, что модель 6,5×40 мм является лидером по компактности и оптимальной плотности мощности для специфических, высокоточных задач, где каждый миллиметр и каждый градус имеют значение. Она предлагает лучший баланс производительности и стоимости для задач, ориентированных на миниатюризацию и прецизионность.

Принимая во внимание фундаментальные технические характеристики и экономическое обоснование патронного нагревателя 6,5×40 мм, следующим шагом для принятия взвешенного решения становится углубленное изучение его практической реализации, оптимизации производительности и долгосрочной стратегии эксплуатации в сложных промышленных системах.

Продвинутая практика и внедрение: Максимизация эффективности и надежности

После оценки базовых характеристик и стратегических преимуществ, фокус смещается на тактические аспекты — корректное внедрение, оптимальное управление и поддержание производительности патронного нагревателя 6,5×40 мм. Достижение заявленных сроков службы и энергетической эффективности требует системного подхода, выходящего за рамки простой установки.

Монтаж и подключение: Детальный протокол для максимальной долговечности

Правильный монтаж — это основа долгой и безотказной работы патронного нагревателя. Пренебрежение деталями на этом этапе является причиной до 70% преждевременных выходов из строя. Протокол должен быть строгим и контролируемым:

1. Подготовка монтажного отверстия:
   • Точность сверления: Отверстие должно быть просверлено с классом точности H7 (внутренний диаметр 6,500 – 6,515 мм) на калиброванном сверлильном станке. Использование ручного сверления недопустимо для обеспечения требуемой точности.
   • Глубина: Глубина отверстия должна составлять не менее 41 мм (длина нагревателя + 1 мм для зазора), чтобы нагреватель полностью вошел в него.
   • Чистота: Отверстие должно быть тщательно очищено от стружки, пыли, масла и других загрязнений. Даже мельчайшие частицы могут создать воздушные карманы, ухудшающие теплопередачу.
   • Шероховатость: Внутренняя поверхность отверстия должна быть максимально гладкой, без задиров и неровностей.
2. Предварительная проверка ТЭНа:
   • Визуальный осмотр: Убедиться в отсутствии механических повреждений корпуса и выводов.
   • Измерение сопротивления: С помощью мультиметра измерить электрическое сопротивление нагревателя. Для модели 100 Вт/230 В ожидаемое сопротивление составляет 230² / 100 = 529 Ом. Допуск ±10% (476-582 Ом). Значительное отклонение указывает на возможный дефект.
   • Проверка изоляции: Измерить сопротивление изоляции между корпусом и выводами. Оно должно быть >5 МОм при 500 В DC в холодном состоянии. Низкое значение свидетельствует о повреждении изоляции.
3. Нанесение теплопроводящей пасты/смазки:
   • Перед установкой тонкий равномерный слой (0,05-0,1 мм) высокотемпературной теплопроводящей пасты (например, на основе нитрида бора или оксида алюминия) наносится на всю поверхность нагревателя. Это минимизирует воздушные зазоры и значительно улучшает теплопередачу, снижая температуру оболочки нагревателя и продлевая его срок службы.
4. Аккуратная вставка нагревателя:
   • Медленно и равномерно вдавить нагреватель в подготовленное отверстие на полную глубину. Категорически избегать ударов, перекосов или применения чрезмерной силы, чтобы не деформировать корпус и не повредить внутреннюю спираль или изоляцию.
5. Электрическое подключение и управление:
   • Паяные соединения: Провода длиной 300 мм должны быть надежно припаяны к контактам твердотельного реле (SSR-реле) или ПИД-регулятора. Использование клеммных колодок или скруток без пайки не рекомендуется из-за риска плохого контакта при высоких токах и температурах.
   • Заземление: Корпус нагревателя должен быть надежно заземлен для обеспечения электробезопасности, особенно при возможных повреждениях изоляции.
   • Термопредохранитель: Интеграция дополнительного термопредохранителя (например, на 250°C) или термопары J/K для мониторинга температуры и аварийного отключения при перегреве.
6. Начальное тестирование и калибровка:
   • После подключения включить нагреватель на низкую мощность (например, 10-20% от номинала). Мониторить температуру с помощью внешней термопары (типа K или J), расположенной рядом с нагревателем.
   • Через 30 минут, после стабилизации температуры, провести полный тест на номинальной мощности. Это позволит убедиться в равномерном нагреве и корректной работе системы управления.

Оптимизация производительности: Управление и контроль для продления ресурса

Для достижения максимальной эффективности и долговечности патронного нагревателя необходима продуманная система управления и постоянный мониторинг. Эти меры непосредственно влияют на ROI и снижение TCO.

• ПИД-регуляторы (Пропорционально-Интегрально-Дифференциальные регуляторы):
  • Точность управления: ПИД-регуляторы обеспечивают прецизионный контроль температуры с точностью до ±1°C (или даже ±0,1°C в продвинутых системах). Это критично для процессов, чувствительных к температурным колебаниям (например, термоформование, литье).
  • Энергоэффективность: Позволяют минимизировать перерегулирование и недорегулирование, что сокращает потребление энергии на 5-20% по сравнению с простыми термостатами.
  • Адаптивность: Способны адаптироваться к изменяющимся нагрузкам и условиям окружающей среды, поддерживая стабильную температуру.
• SSR-реле (Solid State Relays / Твердотельные реле):
  • Долговечность: Отсутствие механических контактов исключает их износ, что делает SSR-реле значительно более надежными и долговечными, чем электромеханические контакторы, особенно при частых переключениях.
  • Скорость переключения: Высокая скорость реакции позволяет ПИД-регуляторам более точно и плавно регулировать мощность нагревателя, избегая температурных скачков.
  • Низкие помехи: Отсутствие искр при коммутации снижает электромагнитные помехи (ЭМП), что важно для чувствительного электронного оборудования.
• Зональный нагрев:
  • При нагреве протяженных или сложных форм, а также при наличии различных тепловых нагрузок в разных частях объекта, целесообразно использовать несколько патронных нагревателей с индивидуальным зональным контролем. Это позволяет создать оптимальный температурный профиль, исключить локальные перегревы или недогревы и улучшить качество продукции.
• Мягкий пуск (Soft Start):
  • Использование функции мягкого пуска для постепенного повышения мощности снижает термические напряжения в нагревательном элементе и материале оболочки, продлевая срок службы ТЭНа на 30-50%.
• Мониторинг и профилактическое обслуживание:
  • Регулярный мониторинг сопротивления изоляции и рабочего тока нагревателя позволяет выявлять потенциальные проблемы до их критического развития.
  • Вибрационный контроль оборудования, где установлен нагреватель, также важен, так как длительные и интенсивные вибрации могут разрушать изоляцию MgO.

Кейсы применения: От малого производства до крупного предприятия

Эффективность патронного нагревателя 6,5×40 мм демонстрируется в различных производственных сценариях:

Рекомендации по выбору и стратегической закупке: Комплексный подход

Выбор патронного нагревателя — это не только подбор по параметрам, но и стратегическое решение, которое включает оценку производителя, долгосрочную поддержку и возможность кастомизации.

Критерии выбора:

• Плотность мощности: Для металлических форм рекомендуется до 50 Вт/см², для нагрева воздуха — до 20 Вт/см². Для 6,5×40 мм и 100 Вт плотность составляет ~18 Вт/см², что оптимально для плотной посадки в металл.
• Рабочее напряжение: Стандарт 230 В, но доступна кастомизация под 12-480 В. Выбор должен соответствовать источнику питания без необходимости трансформаторов.
• Дополнительные опции:
  • Встроенная термопара (J/K): Значительно упрощает контроль температуры в глубине нагреваемого элемента.
  • Типы крепления: Штуцер М10 или фланец для герметизации или более надежного механического крепления, если внутреннее подключение не подходит для конкретной конструкции.
  • Длина выводов: Стандарт 300 мм, но возможность заказа с другой длиной позволяет избежать лишних соединений.
• Производители: Ориентируйтесь на проверенных поставщиков с репутацией (напр., Полимернагрев, ПромНагрев, Hotset), которые предлагают гарантированный срок службы (минимум 3000 часов) и техническую поддержку.

Стратегии оптимизации и закупки:

• Долгосрочные контракты с поставщиками: Обеспечивают стабильность цен, гарантированное наличие на складе и приоритетную поддержку.
• Опт и скидки: Покупка крупными партиями значительно снижает удельную стоимость единицы.
• Кастомизация по чертежам: Для уникальных задач возможен заказ нагревателей по индивидуальным чертежам, включая нестандартные длины (до 6000 мм) или экзотические материалы оболочки (титан, медь для агрессивных сред).
• Оценка TCO, а не только закупочной цены: Учитывайте не только цену покупки, но и расходы на энергию, обслуживание, потенциальные потери от брака и простоев.
