Область применения и назначение

ТЭНы оттайки для воздухоохладителей применяются как в бытовых, так и в промышленных холодильниках, а также в холодильном оборудовании различного масштаба. Нагревательный элемент устанавливается непосредственно в зоне наибольшего обледенения — обычно в нижней части испарителя, под змеевиком трубок, или интегрируется непосредственно в поддон испарителя. Такое стратегическое размещение обеспечивает эффективное оттаивание, предотвращает накопление конденсата, который может снизить производительность оборудования и потенциально привести к его повреждению.

Воздухоохладители, использующие электрическую оттайку, особенно рекомендованы для низкотемпературных режимов (до -35°C и ниже) и широко используются в промышленных холодильных камерах и складских комплексах. Системы электрического оттаивания встроены в стандартное исполнение большинства современных промышленных воздухоохладителей, включая серии, такие как ICE, GCE, CTE и другие, подтверждая их статус де-факто стандарта в отрасли.

Технические характеристики и конструкция

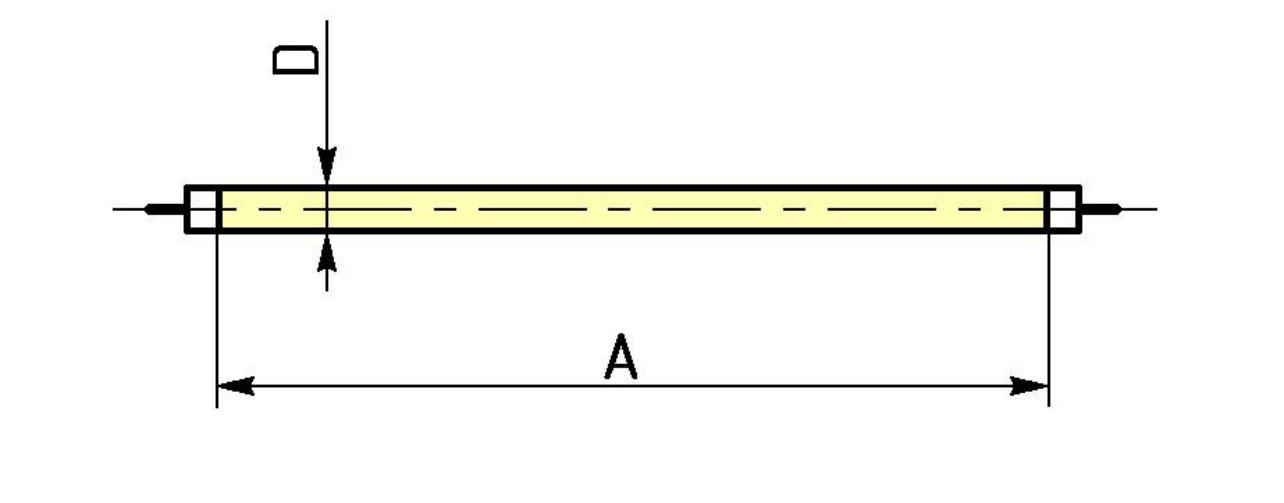

Параметры ТЭНа размера 8 мм × 2200 мм

Трубчатые электронагреватели с диаметром трубки 8 мм являются одними из наиболее распространённых решений для воздухоохладителей среднего класса, обеспечивая баланс между тепловой мощностью и компактностью.

Конструктивные особенности

ТЭН для оттайки изготавливается из металлических сплавов с высокими показателями удельного сопротивления, что обеспечивает эффективное преобразование электрической энергии в тепловую. В качестве наполнителя используются специальные изолирующие материалы, такие как периклаз (оксид магния), который обладает высокой теплопроводностью и электроизоляционными свойствами. Торцы конструкции тщательно герметизируются, что жизненно важно для предотвращения попадания влаги внутрь нагревательного элемента, особенно в условиях высокой влажности холодильных камер.

Для крупных промышленных установок часто применяются ТЭНы из нержавеющей стали с покрытыми резиной наконечниками. Нержавеющая сталь обеспечивает превосходную коррозионную стойкость, а резиновое покрытие наконечников дополнительно увеличивает надёжность и долговечность элемента в агрессивных и влажных средах. Диаметр трубки 8 мм обеспечивает оптимальное соотношение между необходимой тепловой мощностью и компактностью, позволяя эффективно интегрировать ТЭН в различные конструкции воздухоохладителей без значительного увеличения габаритов.

Мощность и энергетические параметры

Мощность ТЭНов оттайки для воздухоохладителей варьируется в зависимости от конструктивных размеров, таких как длина и диаметр, а также от используемых материалов и удельной мощности нагревательного элемента. Для понимания диапазона, рассмотрим примеры мощности для ТЭНов диаметром 8 мм различной длины:

• ТЭН 580 мм, d8 мм: 600 Вт
• ТЭН 720 мм, d8 мм: 420 Вт
• ТЭН 1030 мм, d8 мм: 1300 Вт
• ТЭН 1490 мм, d8 мм: 1600 Вт
• ТЭН 2630 мм, d8 мм: 1800 Вт

Исходя из этих данных, для ТЭНа длиной 2200 мм с диаметром трубки 8 мм расчётная мощность ориентировочно может находиться в диапазоне 1500–1800 Вт. Точное значение будет зависеть от спецификаций производителя, напряжения питания и целевого теплового потока.

Системы оттайки в промышленных воздухоохладителях

Современные промышленные воздухоохладители оснащаются встроенными системами электрической оттайки, которые могут иметь существенно разные параметры в зависимости от производительности и назначения агрегата. Общая мощность системы оттайки формируется суммой мощностей отдельных ТЭНов.

Как видно из таблицы, общая мощность оттайки может варьироваться от нескольких киловатт в средних моделях до десятков киловатт в крупных промышленных установках. ТЭНы с диаметром 8 мм являются ключевыми компонентами в средне- и крупногабаритных воздухоохладителях, обеспечивая надёжное функционирование системы оттайки.

Стандартизация и нормативная база

Производство ТЭНов для оттайки осуществляется в строгом соответствии с требованиями нормативно-технической документации, включающей государственные стандарты (ГОСТы) и технические условия (ТУ), а также международные отраслевые стандарты. Эти документы регламентируют:

• Возможные конструктивные размеры и допуски.
• Допустимая впускаемая мощность ТЭНов для холодильных камер.
• Варианты исполнений по форме и типу соединения.
• Технологический регламент производства, обеспечивающий стабильность качества.
• Правила приемки, испытаний и маркировки готовой продукции.

Все изделия проходят общий контроль качества и обязательные технические испытания, включая тесты на электрическую прочность изоляции, сопротивление изоляции и контроль мощности, перед отгрузкой потребителю. Это гарантирует соответствие заявленным характеристикам и требованиям безопасности.

Маркировка и идентификация

На поверхности каждого ТЭНа оттайки наносится чёткая маркировка, содержащая всю необходимую информацию для идентификации и последующего обслуживания. Типовая маркировка включает:

• Основные параметры изделия: номинальное напряжение (В), мощность (Вт), а также геометрические размеры (длина, диаметр).
• Номер выпущенной партии: для отслеживания производственного цикла и контроля качества.
• Код или клеймо производителя: для идентификации изготовителя.

Вся продукция поставляется в готовом к монтажу и эксплуатации виде, комплектуется техническим паспортом, подробным руководством по эксплуатации и гарантийным талоном, что обеспечивает прозрачность и поддержку на всех этапах жизненного цикла.

Варианты конфигурации и формы исполнения

Для обеспечения максимальной адаптивности к различным конструкциям воздухоохладителей, ТЭНы для оттайки выпускаются в разнообразных геометрических формах:

• Прямые элементы: идеально подходят для установки в поддоны для сбора конденсата или вдоль горизонтальных рядов теплообменника.
• U-образные: обеспечивают компактное размещение и оптимальное распределение тепла в ограниченном пространстве.
• Г-образные: используются для угловых конфигураций или в местах, где требуется обход препятствий внутри испарителя.
• П-образные: предназначены для охвата больших площадей теплообменника, обеспечивая равномерный нагрев и эффективное удаление льда.

Элемент длиной 2200 мм может быть изготовлен в виде П-образной или U-образной конструкции, что позволяет оптимизировать его размещение под или внутри испарителя, максимально увеличивая площадь контакта с обледенелыми поверхностями и повышая эффективность оттайки.

Требования к безопасности и эксплуатации

Применение электрических нагревательных элементов в условиях повышенной влажности холодильных установок накладывает строгие требования к безопасности и надёжности. ТЭНы для электрической оттайки должны соответствовать следующим критическим условиям:

• Герметизация торцов: абсолютная герметичность для предотвращения контакта внутренних токоведущих частей с влагой, что исключает короткие замыкания и поражение электрическим током.
• Класс изоляции B или F: обеспечивает необходимую электрическую прочность и теплостойкость изоляционных материалов, особенно для больших промышленных установок, работающих в тяжёлых режимах.
• Встроенное реле тепловой защиты: для предотвращения перегрева ТЭНа в случае сбоя или некорректной работы системы, что повышает пожаробезопасность и продлевает срок службы элемента.
• Корпус из коррозионно-стойких материалов: нержавеющая сталь, медь или титан гарантируют устойчивость к агрессивным средам (конденсат, чистящие средства) и долговечность.
• Термостатическое управление: интеграция с системой автоматического управления позволяет точно регулировать циклы оттайки, предотвращая как недостаточное оттаивание, так и избыточный расход электроэнергии.

Диаметр трубки 8 мм: особенности применения

Диаметр 8 мм является оптимальным решением для воздухоохладителей среднего и крупного размера, обеспечивая баланс между несколькими ключевыми параметрами эффективности:

• Достаточная тепловая мощность: позволяет эффективно растапливать лёд при разумном потреблении электроэнергии, не перегружая электросеть.
• Эффективная передача тепла: оптимальная площадь поверхности обеспечивает хороший контакт с ледяной коркой, ускоряя процесс оттайки.
• Долговечность и надёжность: достаточная механическая прочность и внутренний объём для изоляционного наполнителя способствуют устойчивости к циклическим нагревам и охлаждениям.
• Совместимость: данный диаметр является стандартом для большинства промышленных моделей воздухоохладителей, что упрощает выбор и замену.

В сравнении с меньшими диаметрами, например 6.25 мм (чаще используемыми для малых установок или специализированных серий АС3-8), или более крупными 10–12 мм (преимущественно для высокотемпературных агрегатов или сред с экстремальными нагрузками), диаметр 8 мм представляет собой универсальное, экономически обоснованное и технически эффективное решение для большинства холодильных камер и складских помещений.

Типовые производители и ассортимент

Рынок промышленных ТЭНов оттайки представлен широким спектром производителей, предлагающих элементы высокого качества для различных нужд:

• Intercold: специализированный производитель компонентов для холодильных систем, известный своей надёжностью.
• Polair: крупный производитель холодильного оборудования, включая моноблочные установки, что свидетельствует об их экспертизе в комплектующих.
• Lu-Ve: известный итальянский производитель теплообменников и компонентов, предлагающий высокотехнологичные решения.
• Belief: компания, выпускающая высококачественные нагревательные элементы, ориентированные на долговечность и эффективность.
• ECO: производитель воздухоохладителей, активно интегрирующий собственные системы оттайки, что обеспечивает полную совместимость и оптимизацию.

Выбор производителя зависит от требований к спецификациям, бюджету проекта, а также условий постпродажного обслуживания и гарантии.

Стоимость и экономические аспекты

Цена ТЭНа оттайки является важным фактором для принятия решений о закупке и зависит от нескольких ключевых параметров:

• Конструктивные размеры: длина и диаметр напрямую влияют на количество используемых материалов.
• Материал изготовления: нержавеющая сталь обычно дороже углеродистой, а титан — самый дорогой, но и самый коррозионностойкий вариант.
• Особенности изготовления: степень герметизации, тип изоляции, наличие специальных покрытий (например, резиновых наконечников) увеличивают стоимость.
• Виды дополнительной обработки: наличие фланцев, специфических изгибов или усилений.
• Производитель и поставщик: брендовые решения могут быть дороже, но часто предлагают более высокую надёжность и гарантию.

На основе анализа текущих рыночных предложений, ТЭНы для воздухоохладителей диаметром 8 мм и сопоставимой длиной (в диапазоне 1500–2600 мм) могут стоить от 1900 до 14 600 рублей. Этот ценовой диапазон отражает разнообразие материалов, конструктивных решений и уровня качества, предлагаемых различными производителями. Инвестиции в более дорогие, но надёжные ТЭНы из нержавеющей стали с улучшенной герметизацией обычно оправдывают себя за счёт снижения эксплуатационных расходов и увеличения срока службы оборудования.

Установка и техническое обслуживание

Правильная установка и регулярное техническое обслуживание ТЭНа оттайки критически важны для его эффективной и безопасной работы. Установка осуществляется через предусмотренные производителем точки крепления, такие как штуцеры, фланцы или резьбовые соединения. Подключение к электросети производится через контактные стержни или герметичную муфту, при этом особое внимание уделяется качеству электрических соединений.

Нагревательный элемент должен быть надёжно защищен от прямого контакта с хладагентом и обязательно оборудован термостатом, который обеспечивает автоматическое управление циклами оттайки, предотвращая перегрев и избыточное потребление энергии. Периодическое техническое обслуживание включает:

• Визуальный контроль корпуса на предмет механических повреждений и коррозии.
• Проверку герметичности торцевых соединений.
• Контроль электрической безопасности, включая сопротивление изоляции.
• Очистку от накипи или других отложений, которые могут снижать теплопередачу.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): электрический нагревательный элемент, состоящий из металлической трубки с расположенной внутри токопроводящей спиралью и электрическим изолятором.
• Воздухоохладитель: устройство для охлаждения воздуха в холодильных камерах и других помещениях путём прохождения воздуха через испаритель, где происходит теплообмен.
• Оттайка: процесс удаления льда и инея с поверхности испарителя воздухоохладителя, необходимого для поддержания эффективности теплообмена.
• Испаритель: часть холодильной системы, где хладагент поглощает тепло из окружающей среды, испаряясь и охлаждая воздух.
• Конденсат: влага, образующаяся при охлаждении воздуха и оседающая в виде льда на холодных поверхностях испарителя.
• Удельное сопротивление: свойство материала, характеризующее его способность препятствовать прохождению электрического тока, ключевое для нагревательных элементов.
• Класс изоляции (B, F): характеристика, указывающая на максимальную допустимую рабочую температуру изоляционных материалов ТЭНа, влияющая на его долговечность и безопасность.
• Герметизация: процесс обеспечения водонепроницаемости и защиты от внешних воздействий, критически важный для электрических компонентов в условиях высокой влажности.

Сравнительная таблица методов оттайки промышленных воздухоохладителей

Выбор оптимального метода оттайки является стратегическим решением, влияющим на операционные расходы, энергопотребление и надёжность холодильной системы. Рассмотрим ключевые подходы к оттайке, их особенности и применимость.

Выбор оптимальной системы оттайки, основанный на глубоком анализе технических и экономических параметров, формирует лишь фундамент для эффективной эксплуатации холодильного оборудования. Для достижения максимальной эффективности, минимизации рисков и оптимизации TCO критически важен грамотный подход к дальнейшей интеграции, управлению и обслуживанию выбранных ТЭНов в рамках всей промышленной холодильной инфраструктуры.

Продвинутая практика и внедрение ТЭНов для оттайки

Внедрение и оптимизация систем оттайки с использованием ТЭНов в промышленном холодильном оборудовании требует комплексного подхода, выходящего за рамки простой установки компонентов. Речь идёт об архитектуре решения, процессах управления жизненным циклом и интеграции с общими системами управления объектом. Цель — не только обеспечить функционирование оттайки, но и максимизировать энергоэффективность, продлить срок службы оборудования и минимизировать операционные издержки.

Пошаговая реализация системы оттайки на ТЭНах

Успешная реализация системы оттайки на ТЭНах в промышленных условиях предполагает структурированный подход, разделённый на логические этапы:

1. Этап 1: Аудит и проектирование (Спринт 1-2)

   • Цель: Определение точных потребностей и разработка оптимального решения.
   • Задачи:
     • Анализ текущего состояния оборудования, объемов обледенения, температурных режимов.
     • Расчёт необходимой мощности ТЭНов на основе объёма камеры, типа испарителя, частоты циклов оттайки.
     • Выбор материала ТЭНов (например, нержавеющая сталь для агрессивных сред) и форм-фактора (прямой, U-образный, П-образный).
     • Проектирование схемы электрического подключения, систем управления (термостаты, таймеры) и безопасности (УЗО, предохранители).
   • Роли: Главный инженер, проектировщик холодильных систем, электрик-проектировщик.
   • Артефакты: Техническое задание (ТЗ), проектная документация, спецификация оборудования.
   • Контроль качества: Соответствие ТЗ, расчётам энергоэффективности, нормам электробезопасности.

2. Этап 2: Выбор поставщика и закупка (Спринт 3)

   • Цель: Приобретение надёжных и соответствующих проекту компонентов.
   • Задачи:
     • Анализ рынка поставщиков, запрос коммерческих предложений.
     • Оценка предложений по критериям: цена, качество (сертификаты, гарантии), сроки поставки, наличие запчастей.
     • Проверка репутации производителя (например, Intercold, Lu-Ve) и поставщика.
     • Заключение договоров поставки.
   • Роли: Закупщик, технический эксперт.
   • Артефакты: Коммерческие предложения, протоколы оценки, договоры поставки.
   • Контроль качества: Соответствие закупленных ТЭНов спецификациям ТЗ, наличие сопроводительной документации (паспорта, сертификаты).

3. Этап 3: Монтаж и пусконаладка (Спринт 4-5)

   • Цель: Корректная установка и ввод системы в эксплуатацию.
   • Задачи:
     • Монтаж ТЭНов в соответствии с проектной документацией (через штуцеры, фланцы, резьбовые соединения).
     • Электрическое подключение к сети и системе управления, проверка герметичности соединений.
     • Настройка термостатов, циклов оттайки (частота, длительность) для оптимизации энергопотребления.
     • Проведение тестовых циклов оттайки с мониторингом температур и энергопотребления.
     • Обучение персонала правилам эксплуатации и базовому обслуживанию.
   • Роли: Монтажная бригада, инженер-наладчик, электрик.
   • Артефакты: Акт приёмки-передачи, протоколы испытаний, инструкции для персонала.
   • Контроль качества: Проверка на отсутствие перегревов, корректность срабатывания защитных систем, соответствие заданным параметрам оттайки.

4. Этап 4: Эксплуатация и мониторинг (Постоянно)

   • Цель: Поддержание оптимальной работы и выявление аномалий.
   • Задачи:
     • Регулярный мониторинг энергопотребления системы оттайки.
     • Контроль состояния ТЭНов через систему управления (например, через BMS – Building Management System) для раннего выявления неисправностей.
     • Анализ эффективности оттайки (отсутствие наледи, равномерность прогрева).
     • Внедрение предиктивного обслуживания на основе данных об эксплуатации.
   • Роли: Инженеры по эксплуатации, технические специалисты.
   • Артефакты: Журналы эксплуатации, отчёты по энергопотреблению, данные мониторинга.
   • Контроль качества: Достижение целевых показателей энергоэффективности, минимизация внеплановых простоев.

Экономический эффект и ROI (возврат инвестиций)

Инвестиции в современные ТЭНы оттайки и системы управления приносят ощутимый экономический эффект через:

• Снижение энергопотребления: Оптимизированные циклы оттайки, точное термостатическое управление и своевременное удаление наледи сокращают потребление электроэнергии до 15-25% по сравнению с неэффективными или устаревшими системами.
• Увеличение срока службы оборудования: Предотвращение обмерзания и равномерный прогрев снижают механические нагрузки на испаритель и компрессор, продлевая их ресурс на 10-20%.
• Минимизация потерь продукции: Стабильная работа холодильной камеры без перепадов температур, вызванных обмерзанием, снижает риски порчи хранимой продукции.
• Сокращение затрат на обслуживание: Меньше аварийных ситуаций, прогнозируемая замена компонентов вместо срочного ремонта.

Пример расчёта ROI (ориентировочный):
Предположим, модернизация системы оттайки для холодильной камеры среднего размера стоит 150 000 рублей (CAPEX). Ежегодная экономия на электроэнергии за счёт оптимизации составляет 30 000 рублей, плюс снижение затрат на обслуживание на 10 000 рублей и предотвращение потерь продукции на 20 000 рублей в год. Общая ежегодная выгода = 30 000 + 10 000 + 20 000 = 60 000 рублей.
Срок окупаемости (Payback Period) = CAPEX / Ежегодная выгода = 150 000 / 60 000 = 2.5 года.
ROI = (Ежегодная выгода * Срок эксплуатации — CAPEX) / CAPEX. При сроке эксплуатации ТЭНов 5 лет, ROI = (60 000 * 5 — 150 000) / 150 000 = (300 000 — 150 000) / 150 000 = 100%.

Кейсы/паттерны внедрения ТЭНов для оттайки

Кейс 1: Малый и средний бизнес (SMB) – Небольшой региональный склад

• Проблема: Частичное обмерзание испарителя, ручная оттайка, периодические сбои.
• Решение: Установка стандартизированных ТЭНов 8 мм с длиной 1500-2000 мм, интегрированных с простым таймерным и термостатическим управлением. Выбор ТЭНов из нержавеющей стали для базовой защиты от коррозии.
• Фокус: Простота монтажа, надёжность, быстрый возврат инвестиций за счёт снижения ручного труда и экономии электроэнергии.
• Результат: Автоматизация оттайки, снижение энергопотребления на 10-15%, увеличение межремонтного интервала оборудования.

Кейс 2: Крупное предприятие – Логистический центр с множеством камер

• Проблема: Высокие операционные расходы на электроэнергию, необходимость централизованного мониторинга и управления, потребность в долговечных решениях.
• Решение: Применение ТЭНов 8 мм длиной 2200 мм (и более) с индивидуальной конфигурацией (П-образные для охвата больших площадей), изготовленных из высококачественной нержавеющей стали с резиновыми наконечниками. Интеграция всей системы оттайки с централизованной системой диспетчеризации и управления зданием (BMS) с возможностью предиктивной аналитики.
• Фокус: Энергоэффективность, масштабируемость, централизованный контроль, минимизация человеческого фактора.
• Результат: Оптимизация циклов оттайки по всему комплексу, снижение энергопотребления до 20-25%, увеличение общей операционной стабильности, снижение рисков сбоев.

Кейс 3: Регулируемая отрасль – Фармацевтический склад

• Проблема: Строгие требования к стабильности температуры, отсутствие перепадов, необходимость валидации процессов.
• Решение: Установка ТЭНов с высокой точностью поддержания мощности, дублирование элементов оттайки для повышения надёжности. Применение ТЭНов из титана для максимальной коррозионной стойкости и долговечности в условиях дезинфекции. Внедрение независимых систем мониторинга температуры и влажности в зоне испарителя, протоколирование всех циклов оттайки для аудита.
• Фокус: Максимальная надёжность, точность контроля, соответствие регуляторным требованиям (GxP), предотвращение любых отклонений.
• Результат: Гарантированная стабильность температурного режима, полная документация процессов оттайки, минимальный риск порчи дорогостоящей продукции, соответствие стандартам отрасли.
