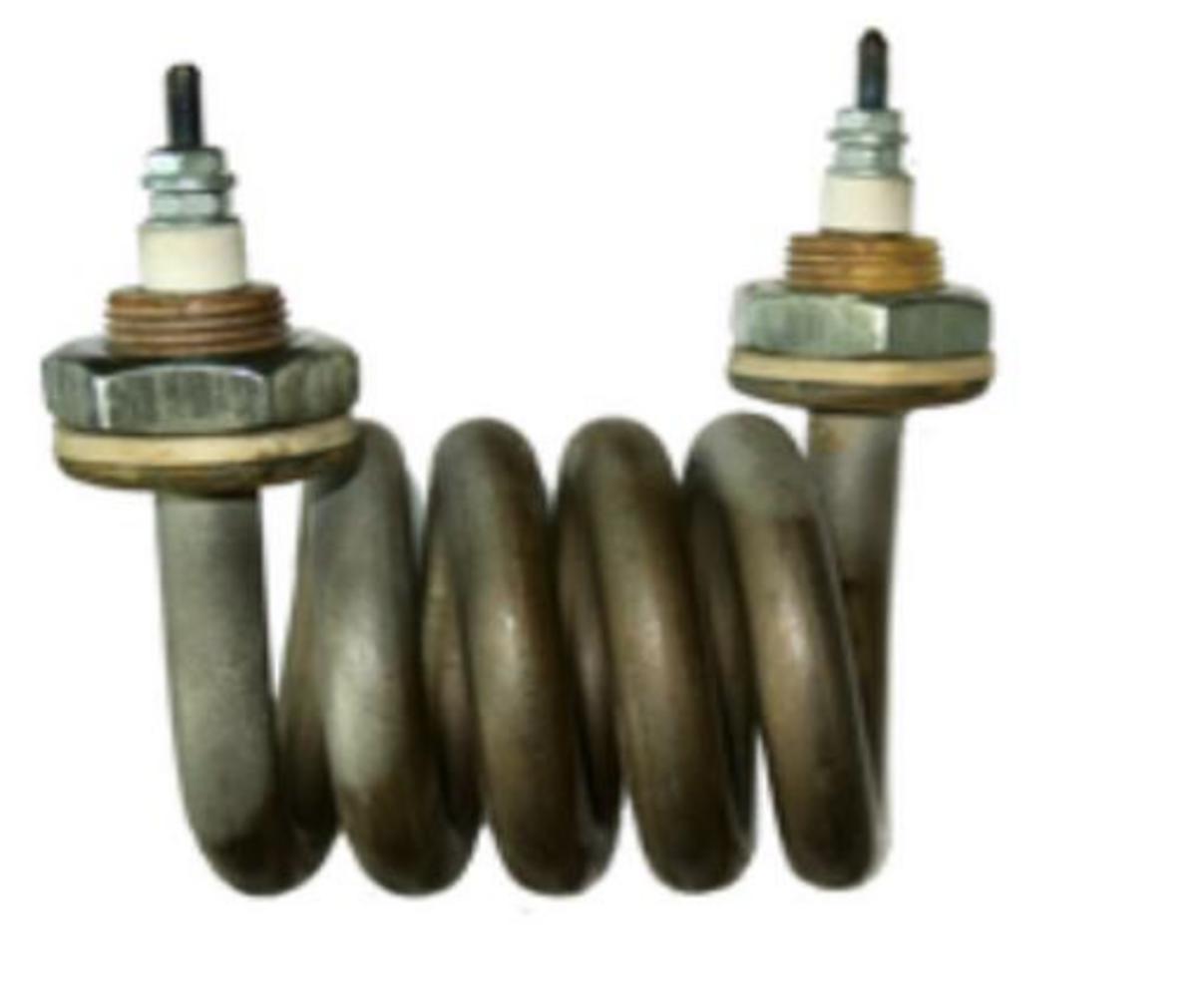

Электронагреватель трубчатый (ТЭН) для АЭ-25. Межцентровое расстояние: 80 мм Высота (рабочая): 100 (-5) мм Штуцер: М18х1,5

Электронагреватель трубчатый (ТЭН) для АЭ-25: Полный обзор для статьи

Трубчатый электронагреватель (ТЭН) с межцентровым расстоянием 80 мм, рабочей высотой 100 (-5) мм и штуцером М18х1,5 является ключевым компонентом для обеспечения надёжной и эффективной работы аквадистилляторов АЭ-25, в особенности для моделей, выпущенных начиная с ноября 2021 года. Кроме того, данная модификация ТЭН успешно применяется в бидистилляторах БЭ-12 на второй ступени дистилляции. Использование нержавеющей стали в конструкции этих нагревательных элементов критически важно для поддержания высокой чистоты дистиллята, соответствующей фармацевтическим стандартам, что делает их незаменимыми в лабораторном и медицинском оборудовании.

Ключевые понятия и терминология

• Трубчатый электронагреватель (ТЭН): Основной нагревательный элемент, преобразующий электрическую энергию в тепловую за счёт резистивного нагрева.
• Аквадистиллятор АЭ-25: Медицинское лабораторное оборудование для производства дистиллированной воды фармацевтического качества (соответствует ФС.2.2.0019.18 «Вода для инъекций», ГОСТ Р 58144-2018).
• Бидистиллятор БЭ-12: Устройство для двухступенчатой дистилляции воды, обеспечивающее ещё более высокую степень очистки. ТЭНы используются на второй ступени для финальной обработки.
• Межцентровое расстояние: Расстояние между осями крепёжных штуцеров ТЭН, в данном случае стандартизированное до 80 мм, что обеспечивает точную совместимость и герметичность монтажа.
• Рабочая высота: Длина активной нагревательной части ТЭН, погружаемой в рабочую среду (воду), составляющая 100 мм с допуском -5 мм для данной модели.
• Штуцер М18х1,5: Резьбовое соединение с метрической резьбой диаметром 18 мм и шагом 1,5 мм, используемое для герметичной установки ТЭН в корпус дистиллятора.
• Оксид магния: Высокочистый, теплопроводящий электрический изолятор, заполняющий металлическую трубку ТЭН, предотвращающий короткое замыкание и эффективно передающий тепло от нагревательной нити к оболочке.
• Нихромовая нить: Спиральный нагревательный элемент внутри ТЭН, изготовленный из сплава никеля и хрома, обладающий высоким электрическим сопротивлением и термостойкостью.
• Мокрый ТЭН: Тип трубчатого электронагревателя, предназначенный для работы в жидких средах (в данном контексте – в воде).
• мкСм/см (микросименс на сантиметр): Единица измерения электропроводности воды, критически важный параметр для оценки качества дистиллята.

Конструкция и принципы функционирования ТЭН

Типовой трубчатый электронагреватель состоит из изогнутой металлической трубки, внутри которой размещена нихромовая нагревательная нить. Пространство между нитью и внешней оболочкой плотно заполнено мелкодисперсным оксидом магния, который выполняет функции электрического изолятора и теплопроводящей среды. При подключении ТЭН к сети напряжением 220 В нихромовая нить нагревается, передавая тепло через оксид магния на внешнюю поверхность трубки. В условиях аквадистиллятора, где ТЭН погружен в воду, тепло эффективно передаётся жидкости, обеспечивая её нагрев.

Ключевые конструктивные параметры и их значение:

• Материал оболочки: Преимущественно нержавеющая сталь, что гарантирует высокую коррозионную стойкость в агрессивных водных средах и предотвращает загрязнение дистиллята продуктами окисления. Диаметр оболочки обычно составляет 10 мм, в ранних модификациях встречаются варианты 8 мм, что влияет на теплоотдачу и прочность.
• Штуцеры: С резьбой М18×1,5, часто изготовленные из латуни, обеспечивают надёжное и герметичное крепление ТЭН к испарительному баку дистиллятора. Выбор правильного штуцера критичен для предотвращения утечек и обеспечения безопасности эксплуатации.
• Электрические контакты: Представлены винтовыми клеммами (обычно М4 или М3), предназначенными для безопасного и надёжного подключения электрокабелей.
• Габаритные характеристики:
  • Межцентровое расстояние между штуцерами: 80 мм. Этот параметр является жёстко фиксированным для обеспечения совместимости с монтажными отверстиями в АЭ-25.
  • Габаритная длина: около 117 мм.
  • Рабочая высота: 100 мм с допуском -5 мм, что определяет эффективную площадь нагрева.
• Комплектация: Как правило, включает набор из двух гаек для фиксации электрического провода и двух герметизирующих прокладок (резиновых или паронитовых). Дополнительно могут поставляться шайбы, однако основной крепёж к дистиллятору в стандартные комплектации не входит.

Данная конструкция обеспечивает не только равномерный и эффективный нагрев, но и продолжительный срок службы ТЭН в условиях постоянной эксплуатации, что является принципиальным требованием для медицинского оборудования.

Эволюция и технические характеристики ТЭН для АЭ-25: Сравнительный анализ

Модельный ряд аквадистилляторов АЭ-25 претерпел ряд модификаций, что повлекло за собой изменение в спецификациях используемых ТЭН. Понимание этой эволюции критически важно для правильного выбора запасных частей и модернизации оборудования. Ниже представлена сравнительная таблица основных модификаций ТЭН, совместимых с АЭ-25, с акцентом на параметры, указанные в запросе (межцентровое расстояние 80 мм, рабочая высота 100 (-5) мм, штуцер М18х1,5).

Важно отметить, что общая мощность аквадистиллятора АЭ-25 при работе от трёхфазного питания 380 В достигает 15 кВт, что обеспечивается установкой шести таких ТЭН. Все представленные модели предназначены для работы в водной среде. Мощность каждого ТЭН варьируется от 2,0 до 3,0 кВт в зависимости от конкретной модификации АЭ-25, что требует внимательного подбора при замене.

Применение в аквадистилляторах АЭ-25 и бидистилляторах БЭ-12

Аквадистиллятор АЭ-25 предназначен для выработки дистиллированной воды, соответствующей строгим требованиям фармацевтической и медицинской промышленности. Основная функция ТЭН с параметрами 80/100/М18х1,5 заключается в эффективном нагреве исходной воды в испарителе до диапазона 70-85°C. Этот процесс обеспечивает стабильную производительность до 25 литров дистиллята в час при электропроводности 2-2,5 мкСм/см, что является критичным показателем качества воды.

• Роль в бидистилляторе БЭ-12: В бидистилляторах БЭ-12 эти ТЭНы используются на второй ступени дистилляции, что позволяет достигнуть ещё более высокой степени очистки воды за счёт повторного испарения и конденсации.
• Ключевые эксплуатационные характеристики АЭ-25:
  • Габаритные размеры: 355×310×680 мм.
  • Расход исходной воды: 180 л/ч (при температуре 10°C).
  • Давление воды: 0,1-0,4 МПа.
• Преимущества использования нержавеющей стали: Нержавеющая сталь в качестве материала оболочки ТЭН минимизирует риск загрязнения дистиллята и гарантирует отсутствие коррозии, что напрямую влияет на долговечность оборудования и качество производимой воды. Компактные размеры ТЭН позволяют размещать до шести элементов в одном корпусе испарителя АЭ-25, обеспечивая требуемую общую мощность.

Хронология развития моделей АЭ-25 и соответствующих ТЭН:

1. До 2001 года: В основном использовались медные ТЭНы мощностью 2,0 кВт. Медь, хоть и обладает хорошей теплопроводностью, более подвержена окислению и коррозии в жёстких водных средах.
2. С 2001 по 2009 год: Переход на ТЭНы мощностью 3,0 кВт, изготавливаемые из меди или нержавеющей стали, но с другим стандартом штуцера – М14х1,5 (модель 160.02.000). Это был период поиска оптимального баланса между мощностью и долговечностью.
3. С 2009 по ноябрь 2021 года: Внедрение нержавеющих ТЭН мощностью 2,6-2,7 кВт с унифицированным штуцером М18х1,5. Этот этап ознаменовал стандартизацию крепёжных элементов и отказ от меди в пользу более коррозионностойких материалов.
4. С ноября 2021 года по настоящее время: Окончательный переход на нержавеющие ТЭНы мощностью 2,5 кВт с штуцером М18х1,5, оптимизированные под современные стандарты производства и эксплуатации аквадистилляторов.

Эта эволюция отражает постоянный поиск производителей в направлении повышения коррозионной стойкости материалов, унификации крепёжных элементов и оптимизации производительности оборудования, что обеспечивает улучшенную эксплуатационную надёжность и снижение затрат на обслуживание для конечных пользователей.

Понимание фундаментальных технических характеристик и исторического контекста развития ТЭН для АЭ-25 является лишь первой ступенью к эффективному управлению парком оборудования. Дальнейшая оптимизация затрат, обеспечение бесперебойной работы и повышение безопасности эксплуатации требуют глубокого анализа процессов установки, обслуживания и стратегического подхода к закупкам, что мы подробно рассмотрим в следующей части.

Оптимизация эксплуатации и стратегическое обслуживание ТЭН в аквадистилляторах АЭ-25

Эффективное управление жизненным циклом ТЭН в аквадистилляторах АЭ-25 выходит за рамки простого подбора по году выпуска. Оно включает в себя комплексный подход к установке, регулярному техническому обслуживанию, управлению рисками и стратегическим закупкам, что напрямую влияет на общую стоимость владения (TCO – Total Cost of Ownership) и операционную надёжность оборудования для производства критически важной дистиллированной воды.

Пошаговая реализация: Установка, контроль качества и безопасность

Правильная установка и ввод в эксплуатацию ТЭН являются залогом их долговечной и безопасной работы. Отклонения от регламента могут привести к преждевременному выходу из строя, загрязнению дистиллята и простоям оборудования.

Чек-лист по установке и вводу в эксплуатацию:

1. Предварительная подготовка и диагностика:
   • Отключение питания: Полностью обесточьте аквадистиллятор и убедитесь в отсутствии напряжения с помощью мультиметра.
   • Дренаж системы: Слейте всю воду из испарителя, чтобы исключить риск поражения электрическим током и обеспечить удобство работы.
   • Проверка совместимости: Сверьте параметры нового ТЭН (мощность, материал, тип штуцера М18х1,5, межцентровое расстояние 80 мм, рабочая высота 100 (-5) мм) с годом выпуска вашего аквадистиллятора АЭ-25, используя предоставленную выше таблицу. Неправильный подбор штуцера (например, М14х1,5 вместо М18х1,5) приведёт к негерметичности и невозможности эксплуатации.
   • Комплектация: Убедитесь в наличии всех необходимых компонентов: двух гаек для электрического провода, двух прокладок (резиновых или паронитовых) для герметизации.
2. Демонтаж отработавшего ТЭН:
   • Отключение проводки: Отсоедините электрические провода от винтовых контактов старого ТЭН.
   • Извлечение: Используя ключи (размером от 18 до 27 мм, в зависимости от гайки штуцера), аккуратно открутите крепёжные гайки и извлеките старый элемент.
   • Подготовка посадочных мест: Тщательно очистите посадочные поверхности в испарителе от накипи, ржавчины и остатков старых прокладок для обеспечения максимальной герметичности при монтаже нового ТЭН.
3. Установка нового ТЭН:
   • Монтаж прокладок: Установите новые герметизирующие прокладки на штуцеры ТЭН.
   • Закручивание штуцеров: Аккуратно вкрутите штуцеры в соответствующие отверстия испарителя. Рекомендуемый момент затяжки составляет 20-30 Нм. Это обеспечит необходимую герметичность, не повредив при этом резьбу или прокладки.
   • Подключение электропроводки: Подключите электрические провода (рекомендуемое сечение кабеля не менее 2,5 мм²) к винтовым контактам ТЭН, надёжно затянув гайки.
4. Контроль качества и проверка работоспособности:
   • Опрессовка изоляции: Проведите тест на электрическую прочность изоляции под напряжением 1 кВ (на специализированном оборудовании). Это позволит выявить микротрещины или дефекты изоляционного слоя.
   • Тест на утечку тока: Измерьте ток утечки, который не должен превышать 0,5 мА. Превышение этого значения указывает на потенциальный пробой изоляции.
   • Пробный нагрев: После заполнения дистиллятора водой и проверки герметичности проведите пробный нагрев в течение 30 минут, контролируя равномерность нагрева и отсутствие посторонних шумов.
5. Меры безопасности и регламент эксплуатации:
   • Перчатки: При всех работах используйте защитные перчатки.
   • Запрет сухого включения: Строго запрещается включать ТЭН без воды в испарителе. Это немедленно приведёт к перегреву, разрушению нагревательной нити и изолятора, а также аннулирует гарантию производителя.
   • Срок службы: Типовой срок службы ТЭН составляет 3000-5000 часов непрерывной работы. Планируйте замену исходя из этого параметра.

Метрики эффективности, управление рисками и TCO

Оценка эффективности ТЭН и планирование их обслуживания должны основываться на объективных метриках, позволяющих минимизировать простои и оптимизировать затраты.

Оценка рисков и их минимизация:

• Накипь:
  • Риск: Снижение эффективности теплопередачи, локальный перегрев, преждевременный выход ТЭН из строя, повышенное энергопотребление.
  • Решение: Регулярная очистка 10% уксусной кислотой или специализированными средствами для удаления накипи (периодичность зависит от качества исходной воды). Мониторинг качества воды.
• Пробой изоляции:
  • Риск: Поражение персонала электрическим током, короткое замыкание, выход из строя оборудования, загрязнение дистиллята.
  • Решение: Регулярная проверка сопротивления изоляции. Замена ТЭН при обнаружении пробоя или при температуре нагрева оболочки более 95°C.
• Коррозия:
  • Риск: Разрушение оболочки ТЭН, загрязнение дистиллята металлическими частицами, снижение качества воды.
  • Решение: Использование только нержавеющей стали для ТЭН (особенно важно для моделей, выпущенных с 2021 года). Отказ от медных ТЭН в долгосрочной перспективе для критически важных применений.

Экономический эффект и TCO:

Обоснование инвестиций в качественные ТЭН и их своевременное обслуживание может быть представлено через снижение TCO и повышение ROI:

• Снижение TCO:
  • Меньшая частота замены: Качественные ТЭН из нержавеющей стали (например, 2,5 кВт, выпущенные после 2021 года) снижают риск поломок на 20-30% по сравнению с устаревшими моделями. Это прямо сокращает затраты на приобретение запасных частей и трудозатраты на их замену.
  • Минимизация простоев: Каждый час простоя АЭ-25 означает потерю производства 25 литров фармацевтической воды. Своевременная замена ТЭН и предотвращение аварийных ситуаций обеспечивают непрерывность процесса и снижают непрямые убытки.
  • Оптимизация энергопотребления: ТЭНы, свободные от накипи и работающие с оптимальной эффективностью, потребляют меньше электроэнергии для достижения требуемой температуры, что приводит к экономии операционных расходов.
• ROI от перехода на стандартизированные ТЭН:
  • Пример: При стоимости одного ТЭН в 2400-6000 рублей и снижении частоты замен на 20-30%, инвестиции в более дорогие, но надёжные нержавеющие элементы окупаются за счёт сокращения числа аварийных замен и связанных с ними расходов (срочная доставка, работы в нерабочее время).
  • Формула ROI: (Экономия от предотвращения поломок + Экономия на энергопотреблении - Дополнительные затраты на качественные ТЭН) / Дополнительные затраты на качественные ТЭН * 100%. При среднем сроке службы 3000-5000 часов, разница в 20-30% надёжности может означать сокращение одной-двух замен за цикл эксплуатации, что значительно улучшает экономические показатели.

Стратегические аспекты закупок и выбор поставщика

Выбор поставщика ТЭН для АЭ-25 требует стратегического подхода, учитывающего не только цену, но и надёжность, доступность и соответствие стандартам.

• Ключевые производители и поставщики:
  • Оригинальные производители оборудования (OEM): ТЗМОИ (Тюмень), ЛИВАМ. Их продукция гарантирует полное соответствие техническим требованиям и стандартам.
  • Сторонние поставщики: Компании, специализирующиеся на компонентах для медицинского и лабораторного оборудования (например, nsmed.kz, nv-lab.ru), могут предлагать аналоги. Важно убедиться в их сертификации и соответствии ГОСТ.
• Ценовая политика и доступность:
  • Розничные цены: От 2406 руб. (например, через онлайн-площадки).
  • Оптовые закупки: Для крупных медицинских учреждений или дистрибьюторов возможны скидки при заказе от 4 штук, с ценами от 1869 руб./шт. Закупки оптом также обеспечивают наличие резерва и снижают логистические издержки.
  • Актуальность цен: Приведенные цены актуальны на 2026 год, однако требуют регулярной проверки из-за колебаний рынка и курсов валют.
• Сертификация и гарантии:
  • Приобретаемые ТЭНы должны иметь все необходимые сертификаты соответствия, подтверждающие возможность их использования в медицинском оборудовании и соответствие стандартам качества дистиллята. Отсутствие сертификатов является высоким риском для аккредитации лаборатории или медицинского учреждения.
