ТЭН для нагрева нефти до 60 градусов.

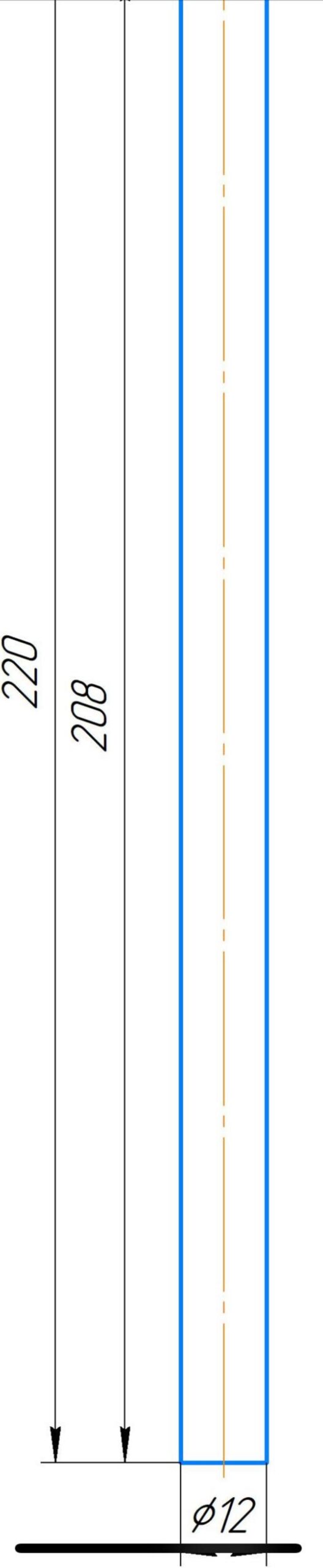

Обеспечение оптимальной вязкости нефти: стратегический выбор ТЭНов для подогрева до 60°C

Поддержание необходимой температуры нефти в технологических процессах нефтегазовой отрасли является критическим фактором, напрямую влияющим на эффективность добычи, транспортировки, хранения и переработки. В условиях низких температур окружающей среды нефть приобретает повышенную вязкость, что затрудняет ее перекачку, способствует образованию парафиновых отложений и асфальто-смолистых компонентов (АСПО), а также увеличивает энергозатраты на поддержание рабочего состояния оборудования. Для решения этой проблемы активно применяются трубчатые электронагреватели (ТЭНы), способные обеспечить точный и безопасный нагрев нефти до требуемых 60°C. Такой температурный режим является оптимальным для большинства типов сырой нефти и нефтепродуктов, позволяя снизить вязкость до приемлемых значений без риска деградации продукта или чрезмерных энергозатрат.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Герметичный электронагревательный прибор, состоящий из металлической трубки, внутри которой находится нагревательная спираль из высокоомного сплава (например, нихрома), изолированная от трубки прессованным диэлектриком (например, магнезитом или керамикой).
• Вязкость нефти: Свойство нефти, характеризующее ее сопротивление течению. Высокая вязкость увеличивает гидравлическое сопротивление трубопроводов и нагрузку на насосное оборудование.
• Парафиновые отложения: Твердые углеводородные соединения, выпадающие из нефти при снижении температуры, образуя пробки и снижая пропускную способность оборудования.
• АСПО (асфальто-смолистые парафиновые отложения): Сложные органические соединения, осаждающиеся на стенках оборудования при определенных температурных режимах, усложняя обслуживание и снижая эффективность.
• Удельная тепловая мощность (УТМ): Мощность, приходящаяся на единицу площади поверхности нагревателя, выражается в Вт/см². Является критическим параметром для нагрева вязких сред, чтобы избежать локального перегрева и коксования продукта.
• IP-защита (Ingress Protection): Международная система классификации степеней защиты оболочки электрооборудования от проникновения твердых предметов и воды. Показатель IP68 означает полную пыленепроницаемость и возможность длительного погружения в воду под давлением.
• Взрывозащита (Ex-маркировка): Комплекс мер и конструктивных решений, предотвращающих воспламенение взрывоопасной среды из-за работы электрооборудования. Обязательна для применения в нефтегазовой промышленности.
• Терморегулятор: Устройство для автоматического поддержания заданной температуры путем включения и выключения нагревателя.
• Датчик температуры: Элемент, измеряющий температуру среды или поверхности нагревателя и передающий данные терморегулятору.
• Погружной ТЭН: Нагреватель, непосредственно устанавливаемый в нагреваемую среду.
• Врезной ТЭН: Нагреватель, монтируемый в специально предусмотренный патрубок или фланец резервуара/трубопровода.

Конструктивные особенности и выбор материалов для ТЭН

Эффективность и долговечность ТЭНов для нагрева нефти определяются их конструкцией и применяемыми материалами, адаптированными к специфике агрессивной и взрывоопасной среды. Ключевые компоненты включают:

• Нагревательный элемент: Спираль из нихромового сплава (никель-хром, NiCr) обеспечивает высокую электрическую прочность, термическую стабильность и сопротивление окислению при высоких температурах. Выбор сплава влияет на ресурс работы и стабильность параметров.
• Оболочка (металлическая трубка): Является ключевым барьером между нагревательной спиралью и нефтью.
  • **Углеродистая сталь:** Экономичный вариант для сред с умеренной коррозионной активностью и низкой концентрацией агрессивных примесей. Обладает достаточной механической прочностью.
  • **Нержавеющая сталь (например, AISI 304, AISI 316L):** Оптимальный выбор для агрессивных сред, содержащих сернистые соединения, соли или воду, которые могут вызвать коррозию. Сплавы 316L предлагают повышенную устойчивость к точечной и щелевой коррозии. Это снижает риски утечек и продлевает срок службы, но увеличивает капитальные затраты.
  • **Титан (редко, для особо агрессивных сред):** Обеспечивает максимальную коррозионную стойкость, но значительно дороже и сложнее в обработке.

  Выбор материала трубки напрямую влияет на TCO (Total Cost of Ownership – общая стоимость владения) и безопасность эксплуатации.

• Электроизоляция: Стеатитовая или кордиеритовая керамика (оксид магния — MgO) прессованная внутри трубки, обеспечивает высокую диэлектрическую прочность, эффективную теплопередачу от спирали к оболочке и устойчивость к вибрациям и термическим циклам. Качество изоляции критично для предотвращения пробоев и обеспечения безопасности.
• Герметизация и клеммная коробка: Для работы в условиях с повышенной влажностью или взрывоопасностью требуется клеммная коробка с высокой степенью защиты (не ниже IP66, а для полного погружения – IP68) и, при необходимости, взрывозащищенным исполнением (Ex-d или Ex-e). Это предотвращает проникновение паров нефти или воды к электрическим контактам и снижает риск короткого замыкания или воспламенения.

Технические характеристики и их влияние на эксплуатацию

Детальный анализ технических характеристик позволяет оптимизировать выбор ТЭНа под конкретные производственные задачи, снижая эксплуатационные риски и повышая рентабельность.

Экономическое обоснование и ROI инвестиций в ТЭНы для нагрева нефти

Внедрение эффективных систем подогрева нефти с использованием ТЭНов является не просто технической необходимостью, но и стратегическим решением, обеспечивающим значительный экономический эффект.

Снижение операционных затрат:

• Энергоэффективность: Современные ТЭНы имеют КПД до 98-99%. Целевой нагрев до 60°C позволяет существенно сократить потребление энергии по сравнению с более высокими температурами, которые могут быть необходимы для других технологических процессов, но не требуются для поддержания вязкости. Оценка экономии может достигать 15-25% от затрат на перекачку в холодное время года.
• Уменьшение потерь от простоев: Предотвращение застывания нефти и образования АСПО значительно сокращает количество аварийных остановок, затраты на чистку трубопроводов и резервуаров, а также на ремонт насосного оборудования, работающего с перегрузкой. Потери от одного дня простоя крупного нефтедобывающего или перерабатывающего предприятия могут исчисляться миллионами рублей.
• Продление срока службы оборудования: Снижение вязкости уменьшает нагрузку на насосы, компрессоры и другие элементы трубопроводной системы, продлевая их межремонтный период и общий срок службы.

Повышение производительности и качества продукта:

• Стабильная пропускная способность: Поддержание оптимальной вязкости обеспечивает бесперебойную транспортировку и перекачку нефти, исключая «узкие места» в производственной цепочке.
• Улучшение качества сырья: Предотвращение образования твердых отложений сохраняет однородность нефти и упрощает последующую переработку, снижая затраты на подготовку сырья.

Расчет ROI (Return On Investment):

ROI = ((Экономия + Дополнительная прибыль) — Инвестиции) / Инвестиции × 100%

Где:

• Инвестиции: Стоимость ТЭНов, монтажа, систем автоматизации (терморегуляторы, датчики, взрывозащита).
• Экономия: Снижение энергопотребления, сокращение затрат на обслуживание и ремонт, минимизация простоев.
• Дополнительная прибыль: Повышение пропускной способности, ускорение отгрузки, улучшение качества продукта.

Например, для резервуара объемом 1000 м³ с нефтью, требующей нагрева на 20°C (с 40°C до 60°C), с использованием ТЭНов общей мощностью 100 кВт, годовая экономия на электроэнергии может составлять 500 000 – 1 000 000 рублей (зависит от тарифов и продолжительности отопительного сезона). Дополнительная экономия от предотвращения простоев и снижения износа оборудования может составить еще 20-30% от этой суммы. При инвестициях в 1,5-2 млн рублей, срок окупаемости может составлять от 1 до 2 лет, что является крайне привлекательным показателем для капиталоемких отраслей.

Сравнительная таблица методов нагрева нефти

Выбор ТЭНов не всегда является единственным вариантом. Рассмотрим альтернативные подходы и их сравнительные характеристики.

Как видно из таблицы, ТЭНы представляют собой балансированное решение, особенно для нагрева нефти в резервуарах и емкостях, предлагая оптимальное сочетание точности, безопасности и управляемости при приемлемых инвестициях и эксплуатационных расходах. Для решения комплексных задач часто применяется комбинация различных методов, например, ТЭНы для резервуаров и ГНК для трубопроводов.

После стратегического выбора и обоснования инвестиций в ТЭНы для подогрева нефти до 60°C, ключевым этапом становится их практическая реализация и дальнейшая оптимизация эксплуатации, включающая детальное планирование, внедрение систем автоматизации и эффективное управление жизненным циклом оборудования.

Продвинутая практика и внедрение ТЭНов для подогрева нефти: архитектура, процессы, интеграции

Эффективное внедрение ТЭНов в нефтегазовую инфраструктуру требует не только понимания базовых принципов, но и глубокой проработки архитектуры системы, процессов интеграции с существующим оборудованием и механизмов управления. При нагреве нефти до 60°C приоритетом становится не просто достижение заданной температуры, а ее поддержание с максимальной энергоэффективностью и безопасностью в условиях непрерывного производственного цикла.

Архитектура системы подогрева на базе ТЭНов

Современная система подогрева нефти с использованием ТЭНов – это комплекс взаимосвязанных элементов, обеспечивающих надежную и контролируемую работу. Она выходит за рамки простого подключения нагревателя к сети и включает в себя следующие компоненты:

1. Блоки ТЭНов: Модульные решения, состоящие из нескольких трубчатых элементов, объединенных в единый фланец или крепление. Это позволяет достигать высокой общей мощности при сохранении низкой удельной тепловой мощности на поверхности каждой трубки, что критично для предотвращения коксования нефти и повышения ресурса оборудования.
2. Взрывозащищенные шкафы управления: Для объектов нефтегазовой отрасли обязательны шкафы, соответствующие требованиям взрывозащиты (например, Ex-d, Ex-e), содержащие силовую коммутационную аппаратуру (контакторы, автоматы), контроллеры, терморегуляторы и реле защиты.
3. Системы термометрии:
   • Датчики температуры нефти: Погружные термопары (например, тип ТХА, ТХК) или термосопротивления (например, Pt100) для измерения температуры по объему резервуара или в контрольных точках трубопровода.
   • Датчики температуры поверхности ТЭНа: Встроенные в оболочку нагревателя для мониторинга локального перегрева, что является превентивной мерой против выхода ТЭНа из строя и деградации продукта.
4. Системы безопасности:
   • Датчики минимального уровня жидкости: Автоматически отключают нагреватели при падении уровня нефти ниже безопасной отметки, предотвращая «сухой» ход и перегрев ТЭНа.
   • Реле контроля тока/напряжения: Защищают от перегрузок и коротких замыканий.
   • Защита от перегрева: Независимые термостаты, отключающие ТЭН при превышении критической температуры, даже если основной терморегулятор вышел из строя.
   • Заземление: Надежное заземление всех металлических частей системы.
5. Системы автоматизации и удаленного мониторинга (SCADA/IIoT-интеграция):
   • Программируемые логические контроллеры (ПЛК): Управляют алгоритмами нагрева, обрабатывают данные с датчиков, обеспечивают взаимодействие с исполнительными механизмами.
   • HMI-панели (Human-Machine Interface): Локальный интерфейс для оператора, отображающий текущие параметры и позволяющий вводить уставки.
   • SCADA-системы (Supervisory Control and Data Acquisition) и IIoT-платформы (Industrial Internet of Things): Для централизованного мониторинга, сбора и анализа данных с множества объектов, удаленного управления и предиктивной аналитики. Это позволяет оптимизировать энергопотребление, планировать обслуживание и оперативно реагировать на инциденты.

Пошаговая реализация проекта внедрения ТЭНов

Внедрение системы подогрева нефти — это проект, требующий структурированного подхода. Типичные этапы включают:

1. Этап 1: Аудит и проектирование (1–3 месяца)
   • Роли: Проектный менеджер, инженер-технолог, инженер-теплотехник, инженер-КИПиА (контрольно-измерительные приборы и автоматика), инженер по ОТ и ПБ (охрана труда и промышленная безопасность).
   • Артефакты:
     • Техническое задание (ТЗ) на проектирование системы подогрева.
     • Расчет теплового баланса резервуара/трубопровода, определение необходимой мощности ТЭНов и их УТМ.
     • Выбор типа и материала ТЭНов, а также их монтажного исполнения (погружные, врезные).
     • Разработка принципиальных электрических схем, схем автоматизации и контроля.
     • Обоснование взрывозащиты и выбор соответствующего оборудования.
     • Спецификация оборудования и материалов.
   • Контроль качества: Экспертиза ТЗ, верификация расчетов, согласование проектной документации с надзорными органами.
2. Этап 2: Закупка и изготовление (2–4 месяца)
   • Роли: Менеджер по закупкам, поставщики оборудования.
   • Артефакты: Договоры поставки, технические паспорта, сертификаты (в т.ч. взрывозащиты), графики поставки.
   • Контроль качества: Входной контроль поставляемого оборудования, проверка соответствия спецификациям и требованиям взрывозащиты.
3. Этап 3: Монтаж и пусконаладка (1–2 месяца)
   • Роли: Монтажная бригада, инженер-электрик, инженер-КИПиА, оператор технологического процесса.
   • Артефакты: Акты выполненных работ, протоколы электроизмерений (сопротивление изоляции, заземления), программы и протоколы пусконаладочных испытаний, операционные инструкции.
   • Контроль качества: Поэтапный контроль монтажных работ, функциональное тестирование всех элементов системы, настройка ПЛК и терморегуляторов, пробный запуск с нефтью и вывод на номинальный режим.
4. Этап 4: Опытная эксплуатация и обучение (0.5–1 месяц)
   • Роли: Операторы, технологи, служба эксплуатации.
   • Артефакты: Отчеты об опытной эксплуатации, корректировка инструкций, план обучения персонала.
   • Контроль качества: Мониторинг параметров в реальных условиях, сбор обратной связи от операторов, устранение выявленных недочетов, финальное обучение персонала.

Эксплуатация и обслуживание ТЭНов для нагрева нефти: чек-лист и оптимизация

Регулярное и качественное обслуживание является залогом долговечности, безопасности и энергоэффективности системы подогрева.

Чек-лист по регламентному обслуживанию (пример):

1. Ежедневный осмотр (оператор):
   • Проверка показаний терморегуляторов и датчиков температуры.
   • Визуальный осмотр клеммных коробок и кабельных вводов на отсутствие повреждений или подтеков.
   • Контроль отсутствия нехарактерных шумов или запахов.
2. Ежемесячная проверка (техник):
   • Замер сопротивления изоляции нагревателей (особенно при наличии влаги или конденсата).
   • Проверка надежности электрических контактов и затяжки крепежных элементов.
   • Контроль работоспособности всех систем безопасности (датчиков уровня, защитных реле) путем имитации условий срабатывания.
3. Ежеквартальная/полугодовая инспекция (специалист КИПиА):
   • Калибровка датчиков температуры и терморегуляторов.
   • Проверка корректности работы ПЛК и HMI.
   • Тестирование интегрированных SCADA-систем на передачу данных и удаленное управление.
4. Ежегодное техническое обслуживание (сервисная бригада):
   • Извлечение ТЭНов из резервуара (при необходимости) для очистки от отложений (парафины, АСПО).
   • Детальный визуальный контроль поверхности трубок на предмет коррозии, механических повреждений, деформаций.
   • Полная диагностика электрической части, включая проверку состояния нагревательных спиралей (через сопротивление).
   • Замена изношенных уплотнительных элементов, клемм, проводов.
   • Проверка и при необходимости замена взрывозащищенных уплотнений.

Оптимизация обслуживания: Внедрение систем предиктивной аналитики на базе IIoT позволяет перейти от планово-предупредительного ремонта к обслуживанию по состоянию. Анализ данных с датчиков температуры, тока, напряжения и вибрации позволяет прогнозировать возможный выход оборудования из строя, оптимизировать графики чистки и замены, минимизируя простои и затраты.

Управление рисками и соответствие нормативным требованиям

Эксплуатация ТЭНов в нефтегазовой отрасли сопряжена с повышенными требованиями к безопасности. Управление рисками включает:

• Взрывобезопасность: Обязательное использование ТЭНов и электрооборудования во взрывозащищенном исполнении, имеющих соответствующие сертификаты (например, Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»). Регулярные проверки целостности взрывозащищенных оболочек и кабельных вводов.
• Пожаробезопасность: Строгое соблюдение противопожарных норм. Наличие автоматических систем пожаротушения в зоне размещения оборудования. Исключение локальных перегревов поверхности ТЭНа путем контроля УТМ и работы терморегуляторов.
• Электробезопасность: Регулярный контроль сопротивления изоляции, надежное заземление, использование УЗО (устройство защитного отключения) и автоматических выключателей.
• Экологическая безопасность: Предотвращение утечек нефти путем контроля целостности оборудования и соединений. Использование материалов, устойчивых к агрессивным средам.

Кейсы/паттерны использования ТЭНов для нагрева нефти до 60°C

Рассмотрим типовые сценарии применения ТЭНов в различных масштабах и условиях.

Кейс 1: Малый нефтеперерабатывающий завод (SMB)

• Задача: Поддержание температуры нефти в двух резервуарах по 500 м³ каждый для обеспечения стабильной подачи на первичную переработку в зимний период (минимальная температура окружающего воздуха до -25°C).
• Решение: Установка по 2 блочных погружных ТЭНа мощностью 24 кВт каждый (всего 48 кВт на резервуар) из нержавеющей стали AISI 304 с УТМ 1.0 Вт/см². Каждый ТЭН оснащен индивидуальным терморегулятором и датчиком температуры, а также датчиком сухого хода. Шкафы управления — взрывозащищенные Ex-e.
• Результат: Снижение вязкости нефти до 30 сСт (сантистокс) при 60°C, что обеспечивает бесперебойную работу насосов. Экономия на предотвращении простоев и снижении энергозатрат на перекачку окупила инвестиции за 1.8 года.

Кейс 2: Крупное нефтегазодобывающее предприятие (Enterprise)

• Задача: Оптимизация транспортировки высоковязкой нефти на промысле в условиях Крайнего Севера, где температура может опускаться до -50°C. Необходим нагрев в сепараторах и резервуарах буферного хранения до 60°C перед подачей в магистральный трубопровод.
• Решение: Внедрение комплексной системы подогрева:
  • В сепараторах: Врезные блочные ТЭНы мощностью до 100 кВт каждый, с трубами из нержавеющей стали AISI 316L, имеющие сертификацию по Техническому регламенту Таможенного союза (ТР ТС) для работы в агрессивных средах с высоким содержанием сероводорода.
  • В резервуарах хранения (2000 м³): Комплекты из 4-х погружных ТЭНов по 36 кВт каждый, с усиленной взрывозащитой и системой мониторинга уровня.
  • Централизованная SCADA-система для мониторинга и управления всеми нагревателями, интегрированная с АСУТП (автоматизированная система управления технологическим процессом) промысла.
• Результат: Стабильное снижение вязкости нефти, исключение парафинизации оборудования, снижение потребления дизельного топлива на подогрев до 40% по сравнению с использованием котлов. Повышение надежности и безопасности операций, централизованный контроль.
