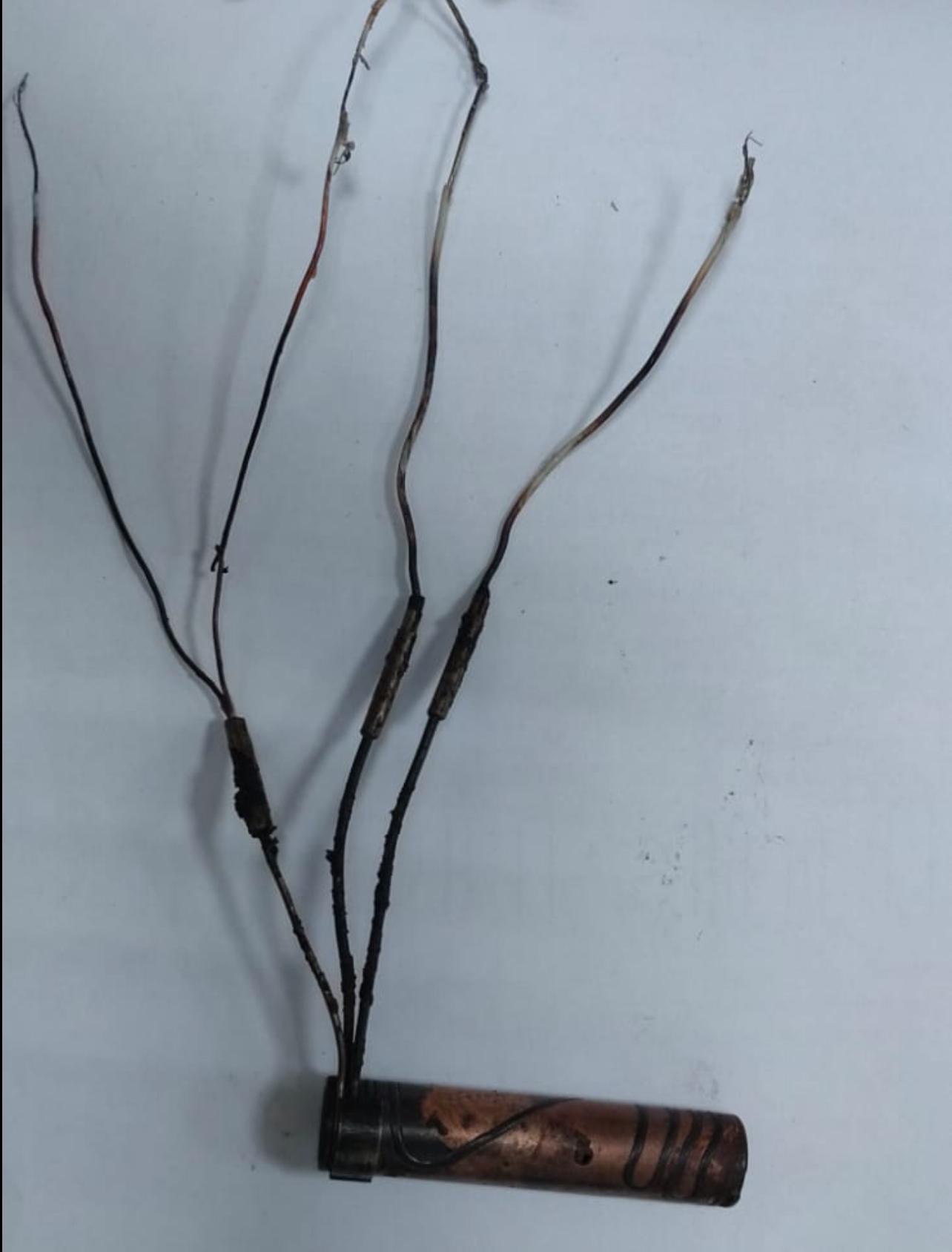

Тэны трубчатые с термопарой для прессформы термопласт автоматов.

Вот подробная и структурированная подборка всей интересной и полезной информации по теме: Трубчатые ТЭНы с термопарой для прессформы термопласт-автоматов. В статье будут раскрыты технические особенности, конструкция, применение, преимущества, схемы подключения, рекомендации по выбору и эксплуатации, а также актуальные тенденции в промышленности.

Для руководителей производственных предприятий, инженеров-технологов, специалистов по закупкам и обслуживанию оборудования, эффективный контроль температурного режима в прессформах термопласт-автоматов является краеугольным камнем качества продукции, операционной эффективности и снижения производственных издержек. Трубчатые электронагревательные элементы (ТЭНы) с интегрированной термопарой представляют собой ключевое решение для достижения необходимой точности и стабильности в этом критически важном процессе.

Ключевые понятия и терминология

• Трубчатый электронагревательный элемент (ТЭН): Электронагревательное устройство, предназначенное для преобразования электрической энергии в тепловую. Состоит из нагревательной спирали (обычно нихромовой), помещенной в металлическую оболочку и изолированной от нее уплотненным диэлектриком (оксидом магния).
• Термопара: Датчик температуры, принцип действия которого основан на термоэлектрическом эффекте (эффекте Зеебека). Состоит из двух разнородных проводников, соединенных на одном конце. При нагреве соединения на свободных концах возникает термо-ЭДС, величина которой зависит от температуры и типов проводников. В данном контексте термопара интегрируется непосредственно в ТЭН или устанавливается в непосредственной близости для точного измерения температуры.
• Прессформа: Специальная оснастка, используемая в литье под давлением пластмасс. В ней формируется конечное изделие путем впрыска расплавленного полимера. Температурный режим прессформы напрямую влияет на качество поверхности, точность размеров и механические свойства отливки.
• Термопласт-автомат (ТПА): Машина для литья под давлением термопластов. Основные функции включают пластификацию полимера, его впрыск в прессформу и формирование изделия под давлением.
• ПИД-регулятор (Пропорционально-интегрально-дифференциальный регулятор): Устройство, используемое в системах автоматического управления для поддержания заданного значения параметра (в данном случае — температуры) путем расчета управляющего воздействия на основе отклонения текущего значения от заданного.
• SCADA (Supervisory Control and Data Acquisition): Программный комплекс для сбора, обработки и визуализации информации об объекте управления, а также для удаленного контроля и управления производственными процессами в реальном времени.
• Холодные зоны ТЭНа: Участки нагревательного элемента на его концах, где спираль имеет меньшую плотность навивки или отсутствует, что приводит к снижению тепловыделения. Это предотвращает перегрев концевых элементов, креплений и электропроводки, повышая безопасность и долговечность системы.

Роль точного нагрева в производстве термопластов: вызовы и решения для B2B

В литье термопластов, от автомобильной промышленности до производства потребительской электроники, температурный режим прессформы является одним из наиболее критичных параметров. Недостаточный или избыточный нагрев приводит к целому ряду проблем, напрямую влияющих на финансовые показатели компании:

• Брак продукции: Дефекты, такие как коробление, неполное заполнение формы, наличие внутренних напряжений, утяжины или оплавления, часто вызваны некорректной температурой. Это ведет к прямым потерям материалов, энергии и рабочего времени.
• Увеличение времени цикла: Неэффективный нагрев или медленный выход на рабочий режим увеличивает время, необходимое для производства одной детали, снижая общую производительность ТПА.
• Повышенный износ оснастки: Термические удары и нестабильные температурные градиенты ускоряют износ прессформы, сокращая ее ресурс и требуя дорогостоящего ремонта или замены.
• Энергозатраты: Неоптимизированный нагрев или использование устаревших ТЭНов без точного контроля приводят к перерасходу электроэнергии, что напрямую увеличивает операционные расходы.
• Снижение конкурентоспособности: Нестабильное качество продукции и высокие издержки производства негативно сказываются на рыночных позициях компании.

Интеграция ТЭНов с термопарой в системы управления позволяет эффективно решать эти вызовы, обеспечивая точный, стабильный и равномерный нагрев, что является фундаментом для выпуска высококачественной продукции с минимальными издержками.

Конструкция и технологические особенности ТЭНов с термопарой для прессформ

Оптимальный выбор трубчатых ТЭНов для прессформ требует понимания их внутренней архитектуры и адаптации к специфическим условиям эксплуатации.

Основные компоненты и их значение

• Трубчатый корпус (оболочка):
  • Нержавеющая сталь (AISI 304, AISI 316): Наиболее распространенный выбор для прессформ благодаря отличной коррозионной стойкости, механической прочности и способности выдерживать высокие температуры (до 700°C). AISI 316 предпочтительнее в агрессивных средах или при высоких нагрузках.
  • Медь: Используется реже для прессформ, в основном для более низких температур и там, где требуется очень быстрая передача тепла.
  • Титан: Применяется в крайне агрессивных химических средах, где требуется исключительная коррозионная стойкость, но имеет более высокую стоимость и сложность обработки.
  • Инконель (Inconel): Сплавы на основе никеля и хрома (например, Inconel 600, 625) используются для экстремально высоких температур (свыше 700°C) и в условиях интенсивного окисления. Это выбор для специализированных задач с соответствующими бюджетами.
• Нагревательный элемент:
  • Нихромовая спираль: Сплавы на основе никеля и хрома (NiCr), такие как Х20Н80 или Kanthal. Обладают высоким электрическим сопротивлением, устойчивостью к окислению при высоких температурах и пластичностью, что позволяет формировать спираль. Выбор нихрома определяет максимальную рабочую температуру и срок службы ТЭНа.
  • Изоляция (оксид магния, MgO): Мелкодисперсный порошок MgO высокой чистоты уплотняется вокруг спирали. Он обеспечивает превосходную электрическую изоляцию при высоких температурах и высокую теплопроводность, эффективно передавая тепло от спирали к оболочке.
• Термопара:
  • Тип J (железо-константан): Диапазон от -40°C до +750°C. Хорошая чувствительность, широко применяется в промышленных условиях, относительно недорога.
  • Тип K (хромель-алюмель): Диапазон от -200°C до +1250°C. Наиболее распространенный тип, обладает хорошей линейностью и стабильностью в широком температурном диапазоне.
  • Тип E (хромель-константан): Диапазон от -270°C до +1000°C. Имеет самый высокий термоэлектрический отклик среди распространенных типов, что обеспечивает высокую точность при низких температурах.
  • Выбор типа термопары зависит от требуемого диапазона температур, точности измерения и условий окружающей среды. Для прессформ ТПА чаще всего используются типы J и K.
• Выводы и изоляция:
  • Высокотемпературные провода: Часто с изоляцией из стекловолокна или керамических бус, способные выдерживать температуры до 450°C и выше, защищены металлической оплеткой или гибким рукавом для механической защиты.
  • Герметизация: Концевые элементы ТЭНа герметизируются для предотвращения попадания влаги и агрессивных сред внутрь, что критично для долговечности и безопасности. Класс защиты IP65-IP68 указывает на уровень защиты от пыли и воды.

Специфические особенности конструкции ТЭНов для прессформ

• Компактность и индивидуальные размеры: Прессформы часто имеют сложную геометрию и ограниченное пространство для размещения нагревательных элементов. Производители предлагают ТЭНы, изготовленные под индивидуальные размеры, с различной конфигурацией (прямые, изогнутые, спиральные) для оптимального контакта с нагреваемой поверхностью.
• Холодные зоны: Как правило, на каждом конце ТЭНа оставляется «холодная зона» длиной от 30 до 100 мм. Это защищает выводы, уплотнения и кабельную подводку от чрезмерного нагрева, предотвращая преждевременный выход из строя.
• Раздельные зоны нагрева (многозонные ТЭНы): В некоторых случаях один ТЭН может иметь несколько независимых нагревательных зон, каждая со своей термопарой и возможностью отдельного управления. Это позволяет достигать крайне равномерного температурного профиля по всей поверхности крупной или сложной прессформы, минимизируя термические деформации и улучшая качество литья.
• Интеграция термопары: Термопара может быть встроена непосредственно в трубку ТЭНа (обычно ближе к активной зоне нагревателя для прямого измерения температуры оболочки) или расположена рядом с ТЭНом, в отдельном канале прессформы, для измерения температуры самой формы. Выбор зависит от требуемой точности контроля и конструктивных возможностей.

Принцип работы и экономические преимущества интегрированного контроля

Внедрение ТЭНов с термопарой — это не просто установка нагревательного элемента, а создание интеллектуальной системы управления тепловым режимом, которая приносит ощутимые экономические выгоды.

Принцип работы системы нагрева с обратной связью

1. Энергоподача: При подаче электрического тока на выводы ТЭНа, нихромовая спираль внутри оболочки начинает нагреваться за счет эффекта Джоуля.
2. Теплопередача: Тепло от спирали через оксид магния и металлическую оболочку эффективно передается в массу прессформы.
3. Измерение температуры: Интегрированная или близко расположенная термопара постоянно измеряет температуру в критической точке (поверхность ТЭНа или сама прессформа) и генерирует термо-ЭДС.
4. Передача данных: Сигнал от термопары передается по компенсационным проводам на контроллер температуры (обычно ПИД-регулятор).
5. Управление: Контроллер сравнивает текущую температуру с заданной уставкой. На основе этой разницы (ошибки) и настроенных ПИД-параметров контроллер генерирует управляющий сигнал, который регулирует подачу мощности на ТЭН (например, через твердотельное реле или симисторный блок).
6. Стабилизация: Этот замкнутый цикл обратной связи позволяет системе динамически адаптироваться к изменениям внешних условий (например, изменению температуры окружающей среды или впрыску холодного полимера) и поддерживать заданную температуру с высокой точностью.

Экономические преимущества ТЭНов с термопарой для B2B

Инвестиции в такие системы оправдываются через снижение операционных расходов и повышение качества продукции.

• Снижение процента брака (ROI):

  Формула: ROI = (Экономия от снижения брака + Экономия энергии + Увеличение производительности — Стоимость внедрения) / Стоимость внедрения * 100%

  Пример: Производство автомобильных компонентов с браком 3-5% из-за нестабильного нагрева. Внедрение точного контроля позволяет снизить брак до 0.5-1%. При объеме производства 100 000 деталей в месяц и стоимости бракованной детали 50 рублей, ежемесячная экономия составит до 200 000 рублей. Окупаемость инвестиций в систему нагрева (ТЭНы + контроллеры) стоимостью 500 000 рублей может составить 2-3 месяца.

• Энергоэффективность: Точный контроль предотвращает перегрев и избыточное энергопотребление. ПИД-регуляторы подают ровно столько энергии, сколько необходимо для поддержания заданной температуры, избегая инерционных перерегулирований и лишнего расхода. Оценка: до 15-20% экономии электроэнергии по сравнению с системами без обратной связи.
• Увеличение срока службы прессформ и ТЭНов: Стабильный температурный режим минимизирует термические напряжения, предотвращая деформацию и микротрещины в прессформе. Отсутствие перегрева ТЭНов значительно продлевает их ресурс. Это снижает расходы на обслуживание и замену оборудования.
• Повышение производительности: Быстрый и точный выход на заданную температуру сокращает время подготовки оборудования к работе. Стабильность процесса уменьшает количество остановок для корректировки параметров, оптимизируя время цикла.
• Расширение возможностей производства: Точный контроль температуры позволяет работать с более сложными полимерами, требующими строгого теплового режима, а также производить детали с повышенными требованиями к точности и качеству поверхности, открывая новые рынки.
• Снижение затрат на обслуживание: Автоматизация и предиктивный мониторинг снижают потребность в ручных проверках и аварийных ремонтах.

Технические параметры и критерии выбора: что важно для инженера и закупщика

Выбор оптимального трубчатого ТЭНа с термопарой для прессформы является комплексной задачей, требующей учета не только базовых характеристик, но и их влияния на производственный процесс и экономику предприятия.

Обобщенные технические характеристики:

Чек-лист для выбора ТЭНов с термопарой для прессформ:

1. Определите рабочие параметры:
   • Требуемый диапазон температур нагрева прессформы.
   • Температура окружающей среды.
   • Мощность, необходимая для выхода на рабочий режим и компенсации теплопотерь.
   • Напряжение питания.
2. Проанализируйте конструкцию прессформы:
   • Размеры и геометрия посадочных отверстий для ТЭНов (диаметр, длина).
   • Наличие свободных зон для размещения выводов и термопары.
   • Требования к равномерности температурного поля (потенциальная потребность в многозонном нагреве).
3. Выберите материал оболочки:
   • Для стандартных задач: нержавеющая сталь (AISI 304/316).
   • Для высокотемпературных или агрессивных условий: Инконель, Титан.
4. Определите тип и расположение термопары:
   • Тип (J, K, E) в зависимости от диапазона и точности.
   • Встроенная в ТЭН или отдельный монтаж (с учетом необходимости контроля температуры самой формы, а не только нагревателя).
5. Уточните тип выводов и класс защиты:
   • Длина и тип выводных проводов (стекловолокно, керамические бусы, металлическая оплетка).
   • Требуемый класс защиты IP (от IP65 и выше для влажных или запыленных сред).
6. Рассмотрите наличие дополнительных функций:
   • Холодные зоны на концах ТЭНа.
   • Внутренняя конструкция для повышения плотности мощности (при необходимости быстрого нагрева).
7. Оцените поставщика:
   • Наличие сертификатов качества.
   • Возможность изготовления по индивидуальным чертежам.
   • Сроки поставки, гарантия, техническая поддержка.

После того как стратегический выбор и планирование на основе технических характеристик и экономических преимуществ завершены, следующим критическим шагом для предприятия становится эффективное внедрение и интеграция выбранных решений в существующие производственные процессы. Это требует глубокого понимания архитектуры системы управления, пошаговой реализации проекта и дальнейшей оптимизации для максимального снижения совокупной стоимости владения.

Продвинутая практика и внедрение

Переход от выбора к реализации требует детального подхода к архитектуре системы, процессам установки и последующей оптимизации. Для руководителей и технических специалистов это означает глубокое погружение в интеграционные аспекты и управление проектом, направленное на достижение максимальной операционной эффективности и минимизацию рисков.

Архитектура системы нагрева и управления

Эффективная система нагрева прессформы с ТЭНами и термопарами не ограничивается лишь нагревателями, она представляет собой комплекс взаимосвязанных компонентов, работающих в едином контуре обратной связи.

Контур управления температурой

1. Датчик (Термопара): Сердце контура, обеспечивает непрерывное измерение температуры прессформы или самого ТЭНа. Выбор компенсационного кабеля и его правильная прокладка критичны для минимизации помех и сохранения точности сигнала.
2. Контроллер температуры (ПИД-регулятор): Мозг системы. Принимает аналоговый сигнал от термопары, преобразует его в цифровой, сравнивает с заданной уставкой и вычисляет необходимое управляющее воздействие.
   • Типы контроллеров:
     • On/Off (двухпозиционные): Простейшие, включают/отключают нагрев при достижении пороговых значений. Высокая инерция, не рекомендуются для точных процессов.
     • Пропорциональные (P): Управляют мощностью пропорционально отклонению от уставки. Уменьшают колебания, но могут иметь остаточную ошибку.
     • ПИД-регуляторы: Самый распространенный и эффективный тип для промышленных задач. Используют пропорциональную, интегральную (устраняет статическую ошибку) и дифференциальную (реагирует на скорость изменения ошибки) составляющие для высокоточного и стабильного управления без перерегулирования.
   • Функции: Автонастройка ПИД-параметров (autotuning), программное задание профилей нагрева/охлаждения, аварийные сигнализации, регистрация данных.
3. Исполнительный механизм (Твердотельное реле (SSR) или Контактор): Активируется контроллером для коммутации электрической нагрузки ТЭНа.
   • Твердотельные реле (Solid State Relay, SSR): Предпочтительны для точного регулирования мощности (например, методом фазового или импульсного регулирования). Обеспечивают высокую скорость коммутации, бесшумность и отсутствие механического износа.
   • Контакторы: Используются для простых On/Off систем или для коммутации больших мощностей. Менее точны, имеют ограниченный ресурс из-за механического износа.
4. Нагревательный элемент (ТЭН): Получает управляющее воздействие и преобразует электроэнергию в тепло.

Интеграция в промышленные системы

Современное производство требует не просто локального контроля, а интеграции в общую экосистему предприятия.

• SCADA-системы: Позволяют централизованно мониторить и управлять всеми термопласт-автоматами на производстве. Это дает диспетчерам и инженерам полную картину состояния оборудования, возможность удаленного изменения уставок, анализ трендов и оперативное реагирование на аномалии.
• HMI (Human-Machine Interface): Локальные панели управления на ТПА, отображающие текущие параметры, уставки и статус системы нагрева, обеспечивая операторам удобный интерфейс для взаимодействия.
• PLC (Programmable Logic Controller): Программируемые логические контроллеры часто выступают центральным звеном, координируя работу ТПА, включая блоки нагрева, впрыска, смыкания формы. Интеграция терморегуляторов с PLC осуществляется через стандартные промышленные протоколы (Modbus, Profibus, Ethernet/IP).
• MES (Manufacturing Execution System): Интеграция данных о температурных режимах с системами управления производственными процессами позволяет отслеживать качество продукции по партиям, оптимизировать производственные задания и анализировать влияние параметров нагрева на выход годной продукции.

Пошаговая реализация проекта по внедрению или модернизации

Успешное внедрение требует структурированного подхода, распределения ролей и четкого контроля на каждом этапе.

Этап 1: Аудит и планирование (Спринт 1-2 недели)

• Роли: Руководитель проекта (PMM/VP Operations), Ведущий инженер, Специалист по закупкам.
• Артефакты: Отчет об аудите текущего состояния (проблемы с качеством, энергозатраты, отказы оборудования), Техническое задание (ТЗ) на новую систему, Оценка ROI (возврат инвестиций) и TCO (совокупная стоимость владения), Бюджет проекта.
• Действия: Анализ текущих проблем литья, измерение фактических температурных профилей, расчет требуемой мощности, определение типов и количества ТЭНов/термопар/контроллеров. Формирование критериев успеха проекта.
• Контроль качества: Согласование ТЗ с производственным отделом и менеджментом, подтверждение бюджетных лимитов.

Этап 2: Проектирование и выбор компонентов (Спринт 2-4 недели)

• Роли: Ведущий инженер, Инженер-конструктор, Специалист по закупкам.
• Артефакты: Детальные чертежи прессформы с указанием мест установки ТЭНов и термопар, Спецификация оборудования (Bill of Materials), Схемы подключения (электрические, контрольные), Список потенциальных поставщиков.
• Действия: Финальный выбор материалов оболочки, диаметров, мощностей, типов термопар и контроллеров. Проектирование монтажных решений. Проведение тендера или запрос предложений у поставщиков.
• Контроль качества: Техническая экспертиза проектной документации, проверка совместимости компонентов, анализ предложений поставщиков по критериям цена/качество/сроки/сервис.

Этап 3: Закупка и производство (Спринт 4-8 недель, зависит от кастомизации)

• Роли: Специалист по закупкам, Ведущий инженер.
• Артефакты: Заказы на оборудование, Протоколы приемки (по возможности).
• Действия: Размещение заказов у выбранных поставщиков, контроль сроков производства и поставки, входной контроль качества при получении (визуальный осмотр, проверка соответствия спецификации).
• Контроль качества: Соответствие поставленного оборудования заявленным характеристикам, отсутствие механических повреждений.

Этап 4: Установка и подключение (Спринт 1-2 недели)

• Роли: Инженер по наладке, Техник по обслуживанию, Инженер по КИПиА.
• Артефакты: Акт монтажа, Схема окончательного подключения.
• Действия: Монтаж ТЭНов в прессформу, установка термопар, прокладка кабелей (компенсационных, силовых), подключение к контроллерам и силовой части ТПА. Строгое соблюдение полярности термопар и правил электробезопасности.
• Контроль качества: Проверка сопротивления изоляции, правильность коммутации, надежность механических креплений, заземление.

Этап 5: Наладка, тестирование и оптимизация (Спринт 1-2 недели)

• Роли: Инженер по наладке, Технолог, Оператор ТПА.
• Артефакты: Протокол пусконаладочных работ, Отчет об оптимизации ПИД-параметров, Отчет о пробной партии продукции.
• Действия: Включение системы, настройка ПИД-регуляторов (автонастройка, ручная доработка), проведение тестовых циклов литья, контроль качества первых отливок, корректировка параметров для достижения оптимального температурного профиля.
• Контроль качества: Измерение температурного поля прессформы (тепловизором, поверхностными термопарами), анализ качества продукции (размеры, отсутствие дефектов), проверка стабильности температуры в течение цикла.

Этап 6: Обучение и документация (Постоянно, начальный этап 1 неделя)

• Роли: Технический директор, Инженер по эксплуатации, Специалист по охране труда.
• Артефакты: Руководства пользователя, Инструкции по эксплуатации и обслуживанию, Журналы регистрации параметров, План-график планово-предупредительных ремонтов (ППР).
• Действия: Обучение операторов, инженеров и ремонтного персонала работе с новой системой, составление подробных инструкций, разработка регламентов по ППР и калибровке.
• Контроль качества: Проверка усвоения материала персоналом, актуализация документации.

Оптимизация эксплуатации и снижение TCO (Total Cost of Ownership)

Снижение TCO – ключевая задача для любого B2B-предприятия. Помимо первоначальных инвестиций, необходимо учитывать эксплуатационные затраты на протяжении всего жизненного цикла оборудования.

• Проактивное обслуживание и предиктивный ремонт:
  • Вместо реагирования на поломки – их предотвращение. Регулярные проверки состояния изоляции ТЭНов (мегомметром), целостности термопар, качества контактов.
  • Использование данных с контроллеров и SCADA-систем для выявления аномалий (повышенный ток, нестабильная температура) до выхода компонента из строя. Это позволяет планировать замену в удобное время, избегая внезапных простоев.
  • Графики планово-предупредительных ремонтов (ППР) на основе наработки или циклов.
• Энергоэффективность на практике:
  • Оптимальное управление ПИД-регуляторами: правильно настроенные параметры предотвращают «перерегулирование» и избыточный нагрев.
  • Использование изоляционных материалов для прессформ и оборудования. Теплоизоляционные плиты между прессформой и плитами ТПА значительно сокращают потери тепла.
  • Периодическая калибровка термопар: гарантирует точность измерений и, как следствие, оптимальное потребление энергии.
• Метрика TCO для ТЭНов и системы нагрева:

  TCO = (C_инвест + C_энерг + C_обслуж + C_{простои} + C_брак) — Э_ROI

  • C_инвест (Инвестиционные затраты): Стоимость ТЭНов, термопар, контроллеров, монтажа.
  • C_энерг (Энергетические затраты): Потребление электроэнергии системой нагрева за период.
  • C_обслуж (Затраты на обслуживание): Регулярное ТО, замена изношенных компонентов.
  • C_{простои} (Затраты на простои): Потери от незапланированных остановок производства из-за отказа системы нагрева.
  • C_брак (Затраты на брак): Стоимость материалов и времени, потерянных из-за дефектов, связанных с нагревом.
  • Э_ROI (Экономический эффект от ROI): Выгоды, полученные от снижения брака, увеличения производительности и экономии энергии.

  Цель — минимизировать TCO путем балансирования качества компонентов, эффективности управления и затрат на обслуживание.

Примеры внедрения и отраслевые паттерны

Кейс 1: Крупное автомобильное производство (Enterprise)

• Задача: Производство крупногабаритных, технически сложных пластиковых элементов интерьера (панели приборов, дверные карты) с жесткими требованиями к геометрии, качеству поверхности и отсутствию внутренних напряжений. Использовались прессформы с множеством зон нагрева и сложной конфигурацией.
• Решение: Внедрение многозонных трубчатых ТЭНов с индивидуально встроенными термопарами типа K для каждой зоны. Управление осуществлялось через централизованную SCADA-систему, интегрированную с MES. Каждый ТЭН контролировался отдельным ПИД-регулятором, способным программно настраивать профили нагрева и охлаждения.
• Результат: Снижение процента брака, связанного с деформациями и утяжинами, на 4% (что составило более 10 млн. рублей экономии в год). Сокращение времени цикла на 8% за счет оптимизации фаз нагрева и охлаждения. Увеличение межсервисного интервала ТЭНов на 30% благодаря отсутствию перегрева.

Кейс 2: Производство упаковки для пищевой промышленности (SMB)

• Задача: Изготовление тонкостенной пластиковой упаковки (блистеры, коррексы) с частой сменой прессформ под разные продукты. Требовалась высокая скорость переналадки и быстрая реакция системы нагрева.
• Решение: Использование стандартизированных трубчатых ТЭНов с термопарами типа J, обладающих высокой плотностью мощности. Каждый ТЭН оснащен быстросъемными разъемами. Применена система локальных HMI-панелей для быстрого ввода параметров и оперативного контроля.
• Результат: Время переналадки сократилось на 40%. Улучшилось качество формовки тонкостенных элементов, что снизило брак на 2%. Операторы получили возможность быстро адаптировать параметры нагрева под новые типы полимеров и геометрии форм.

Кейс 3: Медицинское приборостроение (Regulated Industry)

• Задача: Производство стерильных пластиковых компонентов для медицинского оборудования. Строжайшие требования к точности размеров, химической чистоте поверхности и валидации каждого этапа производственного процесса.
• Решение: Применены ТЭНы с оболочкой из нержавеющей стали AISI 316L (медицинский стандарт) с термопарами класса точности 1. Система управления включала ПИД-регуляторы с функцией самодиагностики и полной архивацией всех параметров нагрева. Все данные интегрировались в систему валидации и соответствия GxP стандартам.
• Результат: Достигнута температурная стабильность в пределах ±0.5°C, что критично для воспроизводимости качества. Полное соответствие регуляторным требованиям по валидации процессов, упрощение аудитов. Нулевой процент брака, связанного с температурными отклонениями.

Актуальные тенденции и перспективы

Индустрия нагревательных элементов активно развивается, предлагая все более интеллектуальные и интегрированные решения.

• IIoT (Industrial Internet of Things) и Индустрия 4.0: Удаленный мониторинг состояния каждого ТЭНа и термопары, предиктивная аналитика отказов, автоматическая отправка заявок на обслуживание. Это позволяет перейти от планово-предупредительного ремонта к ремонту по состоянию, минимизируя простои.
• Искусственный интеллект (ИИ) и Машинное обучение (МО) в управлении нагревом: Разработка адаптивных алгоритмов, которые самостоятельно обучаются и оптимизируют параметры ПИД-регуляторов на основе реальных данных о производстве, качестве продукции, изменениях материалов. Это позволяет достичь еще более высокой точности и энергоэффективности.
• Модульные и стандартизированные решения: Повышение взаимозаменяемости компонентов, упрощение монтажа и сокращение сроков поставки благодаря стандартизации размеров и подключений. Разработка «умных» ТЭНов со встроенной электроникой для самостоятельной идентификации и диагностики.
• Энергоэффективность и экологичность: Постоянный поиск новых материалов с улучшенными теплопроводными и изоляционными свойствами. Разработка нагревателей с более высоким КПД. Использование технологий рекуперации тепла и интеграция с системами «зеленой» энергетики.
• Аддитивные технологии (3D-печать): Позволяют создавать ТЭНы и элементы прессформ с еще более сложной и оптимизированной внутренней геометрией для максимально равномерного и эффективного распределения тепла.
