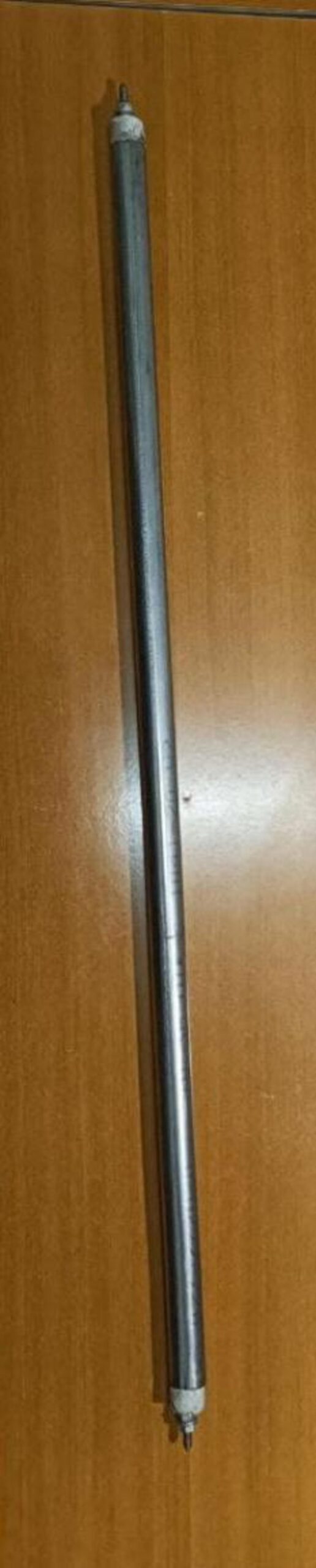

Тэн для нагрева металлической прессформы. Длина 560мм Димаетр 16мм 1.25 кВт

Тэн для нагрева металлической прессформы. Длина 560мм
Димаетр 16мм
1.25 кВт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

<h3>Ключевые понятия и терминология</h3>
<ul>
    <li><strong>ТЭН (Трубчатый электронагреватель):</strong> Электрический нагревательный элемент, представляющий собой металлическую трубку, внутри которой расположена резистивная спираль из сплава высокого сопротивления. Пространство между спиралью и оболочкой заполнено уплотненным электроизоляционным теплопроводным материалом, чаще всего периклазом.</li>
    <li><strong>Прессформа:</strong> Специализированная металлическая форма, используемая в литьевых и прессовочных машинах для производства деталей из термопластов, реактопластов, резины, сплавов и других материалов путем придания им заданной геометрии под воздействием давления и температуры.</li>
    <li><strong>Термопластавтомат (ТПА):</strong> Инжекционно-литьевая машина, предназначенная для производства изделий из термопластичных материалов путем впрыска расплава полимера в закрытую форму под высоким давлением.</li>
    <li><strong>Периклаз (Оксид магния, MgO):</strong> Высокотемпературный, химически инертный, электроизоляционный материал с хорошей теплопроводностью, используемый для заполнения ТЭНов. Он обеспечивает электрическую изоляцию резистивной спирали от металлической оболочки при эффективной передаче тепла.</li>
    <li><strong>Плотность мощности (Удельная мощность):</strong> Показатель, характеризующий количество тепловой энергии, выделяемой нагревателем с единицы площади его активной поверхности (Вт/см²). Критически важный параметр для оценки эффективности и долговечности ТЭНа.</li>
    <li><strong>Зона непрогрева:</strong> Часть ТЭНа по его торцам, которая конструктивно не содержит активной нагревательной спирали и, следовательно, не выделяет тепло. При проектировании монтажных пазов необходимо учитывать ее размер (обычно до 20 мм с каждого конца).</li>
    <li><strong>Термопара:</strong> Термоэлектрический преобразователь температуры, используемый для измерения и контроля температурных режимов. В контексте ТЭНов может быть интегрирована в его конструкцию для более точного мониторинга.</li>
    <li><strong>Горячеканальная система:</strong> Система каналов в прессформе, поддерживающая расплав полимера в жидком состоянии до момента впрыска в полость формы. Требует прецизионного нагрева.</li>
</ul>

<h3>Назначение и разновидности ТЭНов для систем нагрева прессформ</h3>
<p>Основная функция нагревательных элементов в прессформах - поддерживать строго определенную температуру на рабочих поверхностях. Для большинства полимерных материалов этот диапазон составляет от 250 до 450 °С. Точное соблюдение температурного режима критично для обеспечения требуемой текучести расплава, предотвращения его преждевременной кристаллизации или деструкции, а также для достижения высокой точности воспроизведения геометрии изделия, минимизации внутренних напряжений и улучшения физико-механических свойств готовой продукции.</p>
<p>Выбор оптимального типа ТЭНа определяется комплексом факторов, включая геометрическую сложность прессформы, требования к равномерности нагрева, доступное пространство для монтажа и бюджет. Среди наиболее распространенных типов выделяют:</p>
<ul>
    <li><strong>Патронные ТЭНы:</strong> Наиболее универсальный и широко используемый тип нагревателей для прессформ. Они представляют собой цилиндрические металлические элементы (чаще из нержавеющей стали или латуни) с высокой удельной мощностью. Монтаж патронных ТЭНов осуществляется в точно выполненные цилиндрические отверстия (пазы) в корпусе прессформы. Для эффективной теплопередачи жизненно важен минимальный зазор между оболочкой ТЭНа и стенкой посадочного отверстия (рекомендуется допуск 0.02-0.05 мм).</li>
    <li><strong>Гибкие ТЭНы (формуемые):</strong> Применяются для нагрева прессформ со сложными, нестандартными или трехмерными конфигурациями, где использование прямых патронных нагревателей затруднено или неэффективно. Эти трубчатые нагреватели могут быть изогнуты в соответствии с контуром поверхности прессформы, обеспечивая плотный контакт и равномерный нагрев. Гибкие ТЭНы изготавливаются по индивидуальным заказам, их длина варьируется от 300 мм до 1350 мм, а сечение может быть круглым (например, 6.5 мм или 8.5 мм) или квадратным (6x6 мм или 8x8 мм). Они идеально подходят для горячеканальных систем.</li>
    <li><strong>Расширяющиеся патронные ТЭНы:</strong> Это инновационная модификация патронных нагревателей. Их конструкция состоит из двух частей, которые при нагреве радиально расширяются, увеличивая механический прижим к стенкам посадочного гнезда. Такое решение обеспечивает максимально плотный тепловой контакт, существенно улучшая теплопередачу и отвод тепла от оболочки ТЭНа. Это, в свою очередь, значительно повышает эффективность нагрева и продлевает срок службы самого нагревательного элемента.</li>
</ul>

<h3>Технические характеристики целевого ТЭНа 560x16 мм, 1.25 кВт</h3>
<p>Рассматриваемый ТЭН с длиной 560 мм, диаметром 16 мм и мощностью 1.25 кВт представляет собой стандартное, но высокоэффективное решение для многочисленных промышленных задач по нагреву прессформ. Эти параметры обеспечивают оптимальный баланс между компактностью элемента, скоростью нагрева и долговечностью в условиях интенсивной эксплуатации.</p>
<ul>
    <li><strong>Длина трубчатого нагревателя: 560 мм.</strong> Этот параметр находится в диапазоне от 280 мм до 6000 мм, что делает его универсальным для средних по габаритам зон нагрева. Такая длина позволяет равномерно распределить тепло по значительной части прессформы.</li>
    <li><strong>Диаметр: 16 мм.</strong> Данный диаметр является одним из наиболее востребованных типоразмеров для патронных ТЭНов средней и высокой мощности. Он обеспечивает достаточную механическую прочность элемента и оптимальную площадь поверхности для теплопередачи при заданных мощностях.</li>
    <li><strong>Мощность: 1.25 кВт (1250 Вт).</strong> Эта номинальная мощность обеспечивает достаточный тепловой поток для быстрого и эффективного прогрева металлических прессформ данного габарита. Мощность тщательно подбирается инженерами для конкретного применения, исходя из массы прессформы, ее материала, требуемой температуры и времени выхода на режим.</li>
    <li><strong>Материал оболочки:</strong> Преимущественно используются различные марки нержавеющей стали (например, AISI 304, AISI 321, AISI 316) или высокотемпературная углеродистая сталь. Выбор материала зависит от максимальной рабочей температуры и условий эксплуатации (например, отсутствие коррозионно-активных сред). Нержавеющая сталь является стандартом для температур до 450-500 °С, обеспечивая высокую коррозионную стойкость и механическую прочность.</li>
    <li><strong>Плотность мощности:</strong> Для данного ТЭНа плотность мощности является ключевым показателем. Расчет производится по формуле:
        <p><code>Площадь активной поверхности (S) = π × d × l = 3.14 × 0.016 м × 0.56 м ≈ 0.0281 м² (или 281 см²)</code></p>
        <p><code>Плотность мощности (P_d) = Мощность / Площадь = 1250 Вт / 281 см² ≈ 4.45 Вт/см²</code></p>
        <p>Это значение находится в оптимальном диапазоне 4-7 Вт/см² для нагрева прессформ, что подтверждает применимость данного ТЭНа. Чрезмерно высокая плотность мощности может привести к перегреву оболочки ТЭНа и сокращению его срока службы, а слишком низкая - к недостаточному или медленному нагреву.</p>
</ul>

<h3>Конструктивные особенности и рекомендации по монтажу</h3>
<p>Эффективность и долговечность ТЭНа в значительной степени зависят от корректного монтажа и учета его конструктивных особенностей. Патронные ТЭНы, включая модель 560x16 мм, 1.25 кВт, устанавливаются в специально выполненные канавки или глухие отверстия в металлическом корпусе прессформы. Для максимальной теплопередачи необходимо обеспечить минимальный зазор между поверхностью ТЭНа и стенками посадочного отверстия, обычно не более 0.02-0.05 мм.</p>
<ul>
    <li><strong>Учет зоны непрогрева:</strong> Важнейший аспект при проектировании монтажных гнезд для патронных ТЭНов - это наличие зоны непрогрева по их торцам, которая составляет около 20 мм с каждой стороны. Эта часть ТЭНа не выделяет тепло. Игнорирование этого фактора может привести к образованию "холодных" зон в прессформе, неравномерности нагрева и, как следствие, дефектам продукции.</li>
    <li><strong>Интегрированные термопары:</strong> Многие современные патронные ТЭНы диаметром 16 мм и более могут быть оснащены встроенными термопарами (обычно типов J или K). Это позволяет осуществлять высокоточный мониторинг температуры непосредственно внутри нагревательного элемента или в непосредственной близости от активной зоны нагрева прессформы. Такая интеграция значительно упрощает систему управления температурой, повышает точность регулирования и позволяет реализовывать сложные алгоритмы температурного контроля, что критично для высокоточных процессов.</li>
    <li><strong>Гибкие ТЭНы для сложных контуров:</strong> В случаях, когда геометрия прессформы имеет сложные, изогнутые или трехмерные контуры, использование прямых патронных ТЭНов становится невозможным. Здесь на помощь приходят гибкие нагреватели, которые могут быть изготовлены по индивидуальным чертежам заказчика. Их способность принимать любую форму обеспечивает плотный контакт с поверхностью прессформы и высокую равномерность нагрева даже в самых труднодоступных местах. Монтаж таких ТЭНов требует выполнения фрезерованных канавок соответствующего сечения.</li>
    <li><strong>Простота монтажа:</strong> При правильном проектировании и изготовлении посадочных отверстий, монтаж патронных ТЭНов не требует специализированных инструментов и выполняется быстро. Это минимизирует время наладку и замену.</li>
</ul>

<h3>Сравнительный анализ типов ТЭНов для систем нагрева прессформ</h3>
<p>Выбор оптимального типа ТЭНа оказывает прямое влияние на операционные затраты, энергопотребление, срок службы оборудования и, в конечном итоге, на качество выпускаемой продукции. Представленная ниже сравнительная таблица призвана помочь руководителям производства, инженерам и специалистам по закупкам в принятии обоснованных решений, учитывая ключевые эксплуатационные и экономические параметры.</p>
<table>
    <thead>
        <tr>
            <th>Характеристика</th>
            <th>Патронные ТЭНы (стандартные)</th>
            <th>Расширяющиеся патронные ТЭНы</th>
            <th>Гибкие ТЭНы</th>
        </tr>
    </thead>
    <tbody>
        <tr>
            <td><strong>Основное применение</strong></td>
            <td>Прямые цилиндрические каналы в прессформах, универсальные задачи.</td>
            <td>Прямые каналы с повышенными требованиями к теплопередаче и долговечности.</td>
            <td>Сложные 3D-контуры, изогнутые поверхности, горячеканальные системы.</td>
        </tr>
        <tr>
            <td><strong>Эффективность теплопередачи</strong></td>
            <td>Хорошая, но сильно зависит от точности посадки и минимального зазора.</td>
            <td>Отличная, за счет механического расширения и плотного прижима при нагреве.</td>
            <td>Отличная, за счет полного и равномерного контакта с фрезерованной канавкой.</td>
        </tr>
        <tr>
            <td><strong>Сложность монтажа</strong></td>
            <td>Низкая, требуется точное сверление отверстий.</td>
            <td>Низкая, аналогично стандартным патронным, но с более строгими допусками.</td>
            <td>Средняя, требует высокоточных фрезерованных канавок, соответствующих форме ТЭНа.</td>
        </tr>
        <tr>
            <td><strong>Прогнозируемый срок службы*</strong></td>
            <td>Средний. Чувствителен к перегреву при наличии воздушных зазоров.</td>
            <td>Высокий. Улучшенный отвод тепла значительно продлевает ресурс.</td>
            <td>Высокий. При правильном изготовлении и монтаже.</td>
        </tr>
        <tr>
            <td><strong>Относительная стоимость (за ед.)*</strong></td>
            <td>Низкая / Средняя.</td>
            <td>Средняя / Высокая.</td>
            <td>Высокая (за счет индивидуального проектирования и производства).</td>
        </tr>
        <tr>
            <td><strong>Срок изготовления (для кастомных)*</strong></td>
            <td>Стандартные размеры часто в наличии, кастомные – 3-7 рабочих дней.</td>
            <td>Кастомные – 5-10 рабочих дней.</td>
            <td>Кастомные – 7-14 рабочих дней.</td>
        </tr>
        <tr>
            <td><strong>Возможность встроенной термопары</strong></td>
            <td>Опционально (для диаметров от 10-12 мм).</td>
            <td>Опционально.</td>
            <td>Редко, чаще используются внешние или встраиваемые в тело прессформы.</td>
        </tr>
        <tr>
            <td><strong>Устойчивость к локальному перегреву</strong></td>
            <td>Средняя. Основной риск при плохом контакте.</td>
            <td>Высокая. Отличный теплоотвод минимизирует риски.</td>
            <td>Высокая. Равномерный контакт обеспечивает эффективное охлаждение.</td>
        </tr>
    </tbody>
</table>
<p class="footnote">*Относительные показатели стоимости и срока службы могут варьироваться в зависимости от производителя, используемых материалов и специфики заказа.</p>

Понимание базовых принципов работы ТЭНов, их конструктивных особенностей и правильный выбор типа нагревательного элемента является лишь первым, но крайне важным шагом к созданию по-настоящему эффективной и отказоустойчивой системы нагрева прессформы. Однако для достижения максимальной производительности, минимизации простоев и оптимизации операционных затрат необходимо углубиться в практические аспекты внедрения, тонкой настройки, непрерывного контроля и долгосрочной эксплуатации этих критически важных компонентов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

<h3>Особенности эксплуатации и рекомендации по оптимизации производительности</h3>
<p>Долговечность и стабильность работы ТЭНа в прессформе напрямую зависят от соблюдения оптимальных условий эксплуатации. Недооценка этих факторов приводит к преждевременному выходу из строя, увеличивает издержки и снижает качество продукции. Для обеспечения максимальной производительности и продления срока службы ТЭНов, а также поддержания высокого качества выпускаемых изделий, критически важно учитывать следующие аспекты:</p>
<ul>
    <li><strong>Равномерность температурного поля:</strong> Это основа стабильного литьевого процесса. Достигается за счет тщательного теплового расчета, включающего оптимальное количество, расположение и мощность ТЭНов. Для сложных прессформ может потребоваться многозонный нагрев с индивидуальной регулировкой каждого элемента. Отклонения в равномерности прогрева более чем на ±5°C могут привести к деформации изделий, увеличению процента брака, образованию внутренних напряжений и ухудшению механических свойств деталей. Применение тепловизионного контроля позволяет визуализировать распределение температуры.</li>
    <li><strong>Контроль рабочей температуры оболочки:</strong> Температура поверхности оболочки ТЭНа в рабочем режиме может достигать 450–500 °С. Однако, превышение этих значений, особенно локальное, приводит к ускоренной деградации внутреннего изоляционного материала (периклаза) и резистивной спирали, что необратимо сокращает срок службы ТЭНа. Использование систем автоматического контроля температуры с интегрированными или внешними термопарами (тип J или K) и PID-регуляторами (Proportional-Integral-Derivative Controller) является обязательным для поддержания стабильного и безопасного температурного режима.</li>
    <li><strong>Оптимальная удельная мощность:</strong> Как было показано, для нашего ТЭНа плотность мощности составляет около 4.45 Вт/см². Поддержание этого параметра в диапазоне 4-7 Вт/см² для патронных нагревателей является рекомендуемой практикой. Слишком высокая плотность при недостаточном теплоотводе ведет к перегреву, слишком низкая - к медленному и неэффективному нагреву, увеличивая время цикла.</li>
    <li><strong>Минимизация тепловых потерь и улучшение контакта:</strong> Даже минимальный воздушный зазор между ТЭНом и стенками монтажного отверстия действует как тепловой изолятор, значительно ухудшая теплопередачу. Это приводит к росту температуры на поверхности ТЭНа (сокращая его ресурс) и замедлению нагрева прессформы. Применение теплопроводящих паст на основе керамики или серебра, а также использование расширяющихся ТЭНов, позволяет существенно улучшить тепловой контакт и эффективность нагрева.</li>
    <li><strong>Вибрация и механические нагрузки:</strong> Избегайте установки ТЭНов в зоны прессформы, подверженные чрезмерным механическим нагрузкам или вибрации, которые могут повредить внутреннюю структуру нагревательного элемента или электрические выводы.</li>
</ul>

<h3>Пошаговая реализация системы нагрева прессформы: От планирования до эксплуатации</h3>
<p>Эффективное внедрение системы нагрева прессформы требует строго структурированного подхода. Ниже представлена дорожная карта, охватывающая все ключевые этапы и роли, необходимые для успешной интеграции ТЭНов, таких как 560x16 мм, 1.25 кВт, в производственный процесс.</p>
<ol>
    <li><strong>Этап 1: Детальное проектирование и тепловой инжиниринг (Спринт 1)</strong>
        <ul>
            <li><strong>Роль:</strong> Инженер-конструктор, Технолог, Специалист по тепловым расчетам.</li>
            <li><strong>Задача:</strong> Определение точных требований к нагреву.</li>
            <li><strong>Артефакты:</strong>
                <ul>
                    <li><p><strong>Техническое задание:</strong> Максимальная рабочая температура, требуемое время выхода на режим, габариты и материал прессформы, тепловые потери в окружающую среду.</p></li>
                    <li><p><strong>3D-модель прессформы:</strong> С указанием всех внутренних полостей, каналов охлаждения и мест для размещения ТЭНов.</p></li>
                    <li><p><strong>Тепловой расчет:</strong> С использованием CAE (Computer-Aided Engineering) систем для моделирования тепловых полей, определения оптимального количества и расположения ТЭНов, их суммарной и удельной мощности, а также оценки равномерности нагрева. Пример: для прессформы из стали массой 150 кг, нагреваемой до 300°C за 20 минут, потребуется около 8-10 кВт общей мощности нагрева, распределенной между несколькими ТЭНами 560x16 мм, 1.25 кВт.</p></li>
                    <li><p><strong>Схема монтажа:</strong> Точное расположение монтажных пазов (отверстий), их глубина, диаметр, допуски. Обязательный учет зоны непрогрева (по 20 мм с каждого конца) для патронных ТЭНов.</p></li>
                    <li><p><strong>Схема расположения термопар:</strong> Определение критических точек для измерения температуры и мест установки термопар (встроенных или внешних).</p></li>
                </ul>
            </li>
        </ul>
    </li>
    <li><strong>Этап 2: Закупка и входной контроль (Спринт 2)</strong>
        <ul>
            <li><strong>Роль:</strong> Отдел закупок, Инженер по качеству, Кладовщик.</li>
            <li><strong>Задача:</strong> Приобретение ТЭНов, соответствующих спецификации, и проверка их качества.</li>
            <li><strong>Артефакты:</strong>
                <ul>
                    <li><p><strong>Спецификация заказа:</strong> Подробное описание каждого ТЭНа (длина, диаметр, мощность, материал оболочки, тип выводов, тип встроенной термопары, если есть).</p></li>
                    <li><p><strong>Выбор поставщика:</strong> Предпочтение компаниям, предлагающим короткие сроки изготовления (3-7 дней для индивидуальных размеров), расширенную гарантию (12 месяцев) и готовность к техническим консультациям.</p></li>
                    <li><p><strong>Акт входного контроля:</strong> Проверка соответствия поставленных ТЭНов заказу, визуальный осмотр на отсутствие механических повреждений, измерение сопротивления (допустимое отклонение ±5% от номинала) и сопротивления изоляции (не менее 1 МОм при 500 В).</p></li>
                </ul>
            </li>
        </ul>
    </li>
    <li><strong>Этап 3: Монтаж и электрическое подключение (Спринт 3)</strong>
        <ul>
            <li><strong>Роль:</strong> Монтажник, Электрик, Инженер-наладчик.</li>
            <li><strong>Задача:</strong> Аккуратная и надежная установка ТЭНов в прессформу и подключение к системе управления.</li>
            <li><strong>Артефакты:</strong>
                <ul>
                    <li><p><strong>Подготовленные посадочные места:</strong> Очистка монтажных пазов от загрязнений, проверка их геометрической точности (калибровка отверстий).</p></li>
                    <li><p><strong>Установка ТЭНов:</strong> Бережная установка ТЭНов в пазы. Применение теплопроводящих паст для повышения эффективности (особенно актуально для стандартных патронных ТЭНов). Для расширяющихся ТЭНов обеспечение плотной, но без чрезмерного усилия посадки.</p></li>
                    <li><p><strong>Схема электрических соединений:</strong> Подключение ТЭНов к контроллерам температуры и источнику питания с использованием высокотемпературных проводов и соблюдением норм электробезопасности (заземление, защита от перегрузок).</p></li>
                    <li><p><strong>Подключение термопар:</strong> Правильное подключение термопар к соответствующим входам контроллера температуры.</p></li>
                </ul>
            </li>
        </ul>
    </li>
    <li><strong>Этап 4: Настройка, тестирование и калибровка (Спринт 4)</strong>
        <ul>
            <li><strong>Роль:</strong> Инженер-наладчик, Технолог, Оператор.</li>
            <li><strong>Задача:</strong> Оптимизация работы системы нагрева для достижения требуемых технологических параметров.</li>
            <li><strong>Артефакты:</strong>
                <ul>
                    <li><p><strong>Программирование контроллеров:</strong> Настройка PID-регуляторов для каждой зоны нагрева (если их несколько), установка целевых температур, допусков и аварийных пределов.</p></li>
                    <li><p><strong>Пробный запуск и мониторинг:</strong> Постепенный нагрев прессформы до рабочей температуры. Мониторинг равномерности прогрева с помощью тепловизора или дополнительных внешних термопар. Замеры времени выхода на режим.</p></li>
                    <li><p><strong>Отчет о калибровке:</strong> Документальное подтверждение достигнутой точности поддержания температуры, равномерности нагрева и времени выхода на режим.</p></li>
                    <li><p><strong>Обучение персонала:</strong> Инструктаж операторов и обслуживающего персонала по правилам эксплуатации и базовому устранению неисправностей.</p></li>
                </ul>
            </li>
        </ul>
    </li>
</ol>

<h3>Экономический эффект и возврат инвестиций (ROI) от правильного выбора и внедрения ТЭНов</h3>
<p>Инвестиции в высококачественные ТЭНы и их грамотное внедрение - это не просто расходы, а стратегические вложения, которые приносят измеримый экономический эффект. Оценка возврата инвестиций (ROI) помогает обосновать эти затраты перед руководством.</p>
<ul>
    <li><strong>Снижение процента брака:</strong> Точный и равномерный нагрев минимизирует деформации, недоливы, перегревы и другие дефекты, вызванные температурными отклонениями. Снижение брака на 5-10% - это прямой путь к увеличению прибыли.
        <p><code>ROI_брак = ((Снижение_брака_в_шт/год * Средняя_стоимость_изделия) - Дополнительные_затраты_на_ТЭНы) / Дополнительные_затраты_на_ТЭНы</code></p>
    </li>
    <li><strong>Оптимизация энергопотребления:</strong> Эффективная теплопередача (за счет плотного контакта, использования расширяющихся ТЭНов) и точный температурный контроль позволяют сократить потери энергии. Экономия может достигать 5-15% по сравнению с системами, использующими устаревшие или неправильно установленные ТЭНы.
        <p>Например, для прессформы с нагревателями общей мощностью 10 кВт, работающей 24/7 (720 часов в месяц) при стоимости электроэнергии 7 руб/кВт/ч, экономия в 10% составит: <code>10 кВт * 720 ч/мес * 0.10 * 7 руб/кВт/ч = 5040 руб/мес (60480 руб/год)</code>. Эти цифры быстро окупят затраты на модернизацию.</p>
    </li>
    <li><strong>Увеличение срока службы нагревательных элементов:</strong> Правильный расчет плотности мощности, адекватный теплоотвод и отсутствие локальных перегревов способны увеличить ресурс ТЭНов в 1.5-2 раза. Это напрямую снижает расходы на их закупку и замену, а также уменьшает внеплановые простои.
        <p><code>Экономия_на_ТЭНы = (Частота_замен_старых_ТЭНов - Частота_замен_новых_ТЭНов) * Стоимость_ТЭНа</code></p>
    </li>
    <li><strong>Сокращение времени простоя оборудования:</strong> Менее частые замены ТЭНов и стабильная работа системы нагрева уменьшают количество внеплановых остановок оборудования. Час простоя современного термопластавтомата может стоить от 1000 до 10000+ рублей, в зависимости от масштаба производства и стоимости выпускаемой продукции.
        <p><code>Экономия_простоя = (Время_простоя_старое_в_часах - Время_простоя_новое_в_часах) * Стоимость_часа_простоя</code></p>
    </li>
    <li><strong>Повышение производительности:</strong> Более быстрый и равномерный нагрев прессформы сокращает время выхода на режим и может оптимизировать время цикла, увеличивая общую пропускную способность производства.</li>
</ul>

<h3>Кейсы применения и оптимальные паттерны</h3>
<p>Для иллюстрации практической ценности предлагаемых подходов рассмотрим несколько сценариев использования ТЭНа 560x16 мм, 1.25 кВт, демонстрирующих его эффективность в различных производственных условиях.</p>
<figure>
    <blockquote>
        <h4>Кейс 1: Оптимизация производства пластиковых деталей для медицинского оборудования (Средний бизнес)</h4>
        <p><strong>Задача:</strong> Производитель медицинских комплектующих (например, корпусов шприцев) столкнулся с проблемой микротрещин и внутренних напряжений в изделиях, вызванных недостаточной равномерностью нагрева прессформы и неточностью температурного контроля. Существующая система из 6 ТЭНов показала отклонения до ±7°C. Требовалась точность не хуже ±2°C.</p>
        <p><strong>Решение:</strong> Внедрение 8 патронных ТЭНов 560x16 мм, 1.25 кВт со встроенными термопарами типа K в каждую из двух половин прессформы. Была установлена система многозонного PID-регулирования. Монтажные отверстия были расточены с допуском 0.03 мм, и использована высокотемпературная теплопроводящая паста.</p>
        <p><strong>Результат:</strong> После внедрения удалось стабилизировать температуру поверхности прессформы с погрешностью ±1.5°C. Это привело к снижению процента брака на 25%, сокращению времени цикла на 5% (за счет более быстрого выхода на режим) и увеличению срока службы ТЭНов на 40% за счет исключения локальных перегревов. Общий срок окупаемости проекта составил 9 месяцев.</p>
    </blockquote>
    <figcaption>Пример повышения точности и качества в регулируемой отрасли.</figcaption>
</figure>
<figure>
    <blockquote>
        <h4>Кейс 2: Модернизация горячеканальной системы для автомобильных компонентов (Крупный бизнес)</h4>
        <p><strong>Задача:</strong> Крупный поставщик автомобильной промышленности использовал горячеканальные системы для производства элементов интерьера из АБС-пластика. Частые отказы нагревателей горячеканальных форсунок и низкая равномерность нагрева приводили к дорогостоящим простоям и стабильному проценту брака. Требовалось повысить надежность и точность нагрева.</p>
        <p><strong>Решение:</strong> Замена штатных нагревателей горячеканальной системы на специально изготовленные гибкие ТЭНы диаметром 8.5 мм (для зоны коллектора) и 6.5 мм (для зон форсунок), а также использование расширяющихся патронных ТЭНов 560x16 мм, 1.25 кВт для нагрева периферийных зон самой прессформы. В каждый расширяющийся ТЭН была интегрирована термопара.</p>
        <p><strong>Результат:</strong> Значительно улучшена равномерность температурного поля по всей горячеканальной системе и прессформе (разброс снизился до ±1°C). Количество отказов нагревателей сократилось на 60%, что позволило снизить время простоя на 15% и увеличить общую производительность линии. Энергопотребление снизилось на 12% за счет оптимизированной теплопередачи. ROI за первый год эксплуатации достиг 180%.</p>
    </blockquote>
    <figcaption>Пример комплексной модернизации сложной системы нагрева.</figcaption>
</figure>

<h3>Чек-лист для оценки эффективности и надежности системы нагрева прессформы</h3>
<p>Для систематической проверки и обеспечения оптимальной работы системы нагрева на вашем производстве используйте следующий контрольный список. Регулярная оценка по этим пунктам поможет выявить потенциальные проблемы до их возникновения.</p>
<ul>
    <li>&#9744; Поддерживается ли температура прессформы с отклонением не более ±2°C от заданной?</li>
    <li>&#9744; Соответствует ли фактическая плотность мощности ТЭНов рекомендуемому диапазону 4-7 Вт/см²?</li>
    <li>&#9744; Интегрированы ли термопары в каждый ТЭН или зону нагрева для прецизионного контроля?</li>
    <li>&#9744; Минимальны ли зазоры между ТЭНами и посадочными отверстиями (не более 0.05 мм), или используются расширяющиеся ТЭНы для максимального контакта?</li>
    <li>&#9744; Время выхода на рабочую температуру укладывается в нормативные показатели (обычно 15-30 минут для основной массы, до 45 минут для крупных форм)?</li>
    <li>&#9744; Отсутствуют ли видимые признаки локального перегрева ТЭНов (изменение цвета оболочки, повреждение выводов)?</li>
    <li>&#9744; Процент брака, напрямую связанный с температурными отклонениями, находится на минимальном уровне или стремится к нулю?</li>
    <li>&#9744; Плановые замены ТЭНов происходят не чаще, чем раз в 12-18 месяцев при активной эксплуатации (для патронных)?</li>
    <li>&#9744; Ежемесячное энергопотребление системы нагрева соответствует проектным или оптимизированным значениям?</li>
    <li>&#9744; Проводится ли регулярная (например, ежеквартальная) проверка сопротивления изоляции ТЭНов и целостности электрических соединений?</li>
    <li>&#9744; Осуществляется ли документирование истории эксплуатации и замены каждого ТЭНа?</li>
    <li>&#9744; Есть ли система архивации и анализа температурных данных для выявления трендов и аномалий?</li>
</ul>

<aside>
    <h3>Что дальше?</h3>
    <p>Для дальнейшего повышения эффективности вашего производства и обеспечения долгосрочной стабильности работы систем нагрева прессформ мы рекомендуем предпринять следующие шаги:</p>
    <ul>
        <li><strong>Проведите экспертный аудит:</strong> Закажите независимый аудит текущей системы нагрева на вашем предприятии. Специализированные компании могут выявить скрытые резервы для оптимизации и дать целевые рекомендации.</li>
        <li><strong>Изучите системы предиктивного обслуживания:</strong> Рассмотрите возможность внедрения решений для предиктивного обслуживания ТЭНов на основе анализа данных (например, изменения сопротивления, динамики нагрева). Это позволит заменять компоненты до их полного отказа, исключая внеплановые простои.</li>
        <li><strong>Внедрите тепловое моделирование:</strong> Используйте программное обеспечение для CAE-моделирования тепловых полей в прессформах на этапе проектирования. Это значительно сократит время на прототипирование и оптимизацию расположения нагревателей.</li>
        <li><strong>Будьте в курсе инноваций:</strong> Отслеживайте новые разработки в области нагревательных элементов и систем контроля температуры, участвуйте в отраслевых конференциях и семинарах.</li>
        <li><strong>Консультируйтесь с производителями:</strong> Поддерживайте прямой контакт с ведущими производителями ТЭНов. Они могут предложить индивидуальные решения и рекомендации, адаптированные под ваши уникальные производственные задачи и специфику материалов.</li>
    </ul>
    <p>Непрерывное совершенствование и внимание к деталям в вопросах нагрева прессформ - это инвестиции, которые стабильно приносят дивиденды в виде высокого качества продукции, снижения издержек и повышения конкурентоспособности.</p>
</aside>
