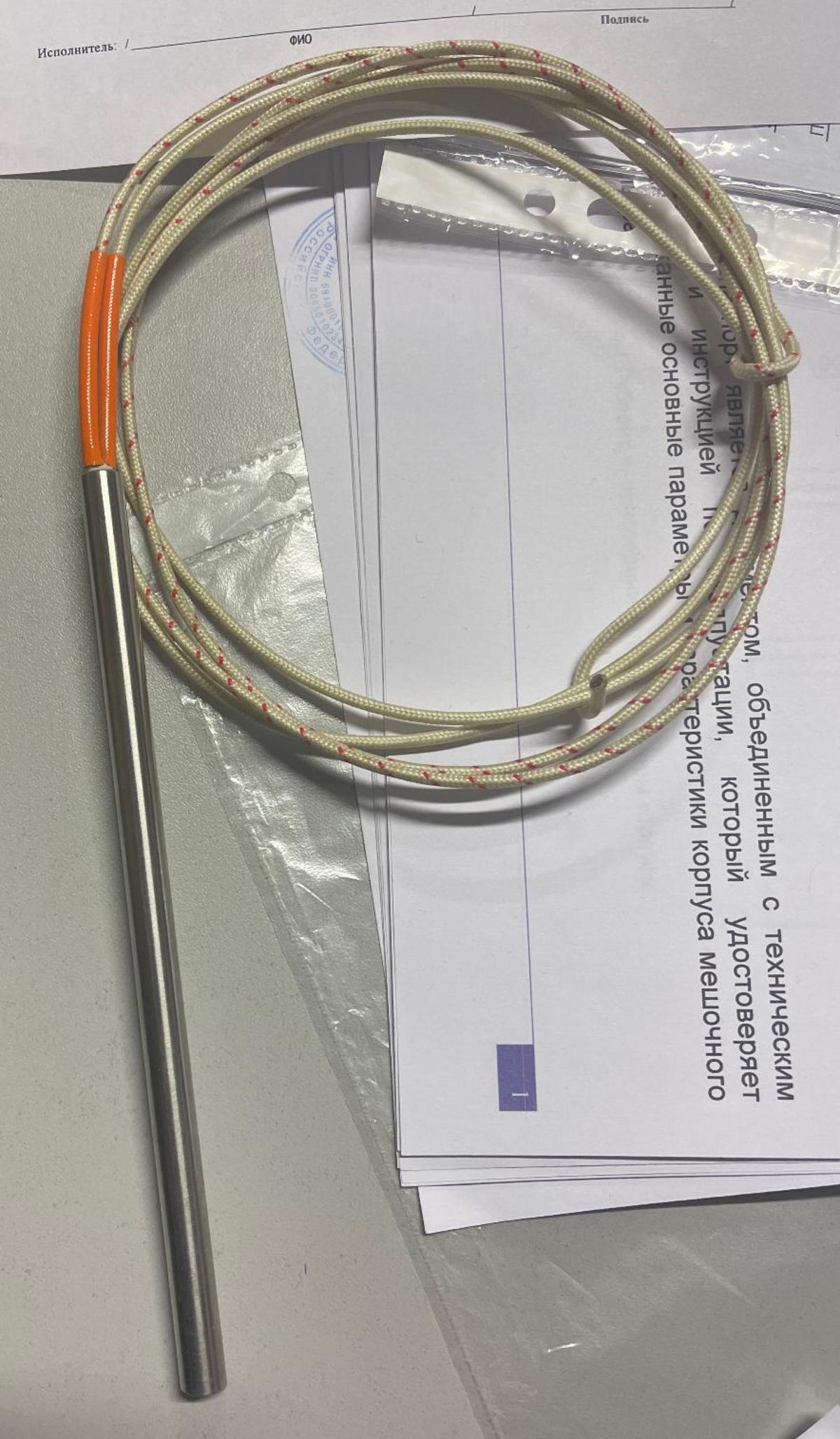

Патронный ТЭН диаметр 8мм длинна 65 мм 48 вольт 400W

Анализ высоконагруженных патронных ТЭНов: Инженерные вызовы и стратегические решения для бизнеса

В современных производственных процессах, где требуется точный и локализованный нагрев, патронные трубчатые электронагреватели (ТЭНы) являются критически важными компонентами. Однако запрос на изделие с нетипичными параметрами, такими как патронный ТЭН диаметром 8 мм, длиной 65 мм, напряжением 48 В и мощностью 400 Вт, сразу поднимает ряд инженерных и стратегических вопросов для лиц, принимающих решения (C-level, VP/Head), продакт-маркетологов (PMM), специалистов по управлению доходами (RevOps) и технических руководителей (CTO/CIO).

Подобные требования выходят за рамки стандартных каталожных предложений и требуют глубокого анализа потенциальных рисков, стоимости владения (TCO – Total Cost of Ownership) и влияния на операционную эффективность оборудования.

Ключевые понятия и терминология

• Патронный ТЭН (Картриджный нагреватель, «Пальчиковый» ТЭН): Компактный электрический нагревательный элемент цилиндрической формы, предназначенный для установки в просверленные отверстия для локального нагрева.
• Удельная мощность (Плотность мощности, Surface Watt Density): Важнейший параметр, характеризующий количество тепловой энергии, выделяемой с единицы площади поверхности нагревательного элемента (Вт/см²). Высокая удельная мощность указывает на интенсивный нагрев.
• Нихром (Nichrome): Сплав никеля и хрома, используемый для изготовления нагревательных спиралей благодаря высокому удельному электрическому сопротивлению и стойкости к высоким температурам.
• Оксид магния (MgO): Высококачественный электрический изолятор и эффективный теплопроводник, используемый в ТЭНах для изоляции нагревательной спирали от оболочки и обеспечения отвода тепла.
• Время наработки на отказ (MTBF – Mean Time Between Failures): Среднее время между последовательными отказами ремонтопригодной системы или компонента. Ключевая метрика надежности.
• Общая стоимость владения (TCO – Total Cost of Ownership): Показатель, включающий не только первоначальную стоимость продукта или системы, но и все расходы, связанные с его эксплуатацией, обслуживанием, ремонтом и утилизацией на протяжении всего жизненного цикла.

Анализ параметров 8 мм × 65 мм, 48 В, 400 Вт: Инженерные вызовы и бизнес-риски

Заявленные параметры — диаметр 8 мм, длина 65 мм, напряжение 48 В, мощность 400 Вт — создают уникальные технические сложности. Ключевой аспект здесь — аномально высокая удельная мощность.

Для ТЭНа с диаметром 8 мм (0,8 см) и длиной 65 мм (6,5 см), площадь поверхности нагрева составит примерно:

S = π × D × L = 3,14 × 0,8 см × 6,5 см ≈ 16,33 см²

При мощности 400 Вт, удельная мощность (P_уд) будет:

P_уд = P / S = 400 Вт / 16,33 см² ≈ 24,5 Вт/см²

Это значение значительно превышает рекомендованные для большинства стандартных патронных ТЭНов 8–12 Вт/см² и даже верхний предел в 15–17 Вт/см², который уже считается высоконагруженным режимом. Такая высокая плотность мощности ведет к ряду серьезных проблем:

• Резкое снижение ресурса (MTBF): Чрезмерный тепловой стресс на нагревательную спираль (нихром) и изоляцию (оксид магния) ускоряет их деградацию. Ожидаемый ресурс может сократиться в 3-5 раз по сравнению со стандартными решениями. Это напрямую влияет на частоту замены компонентов, увеличивая затраты на обслуживание и потенциальные простои оборудования.
• Риск перегрева и выхода из строя: Локальные перегревы внутри элемента могут вызвать обгорание спирали или деструкцию изоляции, приводя к короткому замыканию и полному отказу нагревателя. Это может быть критично для производственных линий, где отказ одного ТЭНа останавливает весь процесс.
• Сложность обеспечения стабильности температуры: При такой высокой мощности крайне сложно обеспечить равномерный нагрев без пиковых температур, что может негативно сказаться на качестве конечного продукта или точности технологического процесса.
• Повышенные требования к системе охлаждения/отвода тепла: Чтобы ТЭН работал хотя бы с минимальным ресурсом, необходимо гарантировать идеальный тепловой контакт с нагреваемым материалом и эффективный отвод тепла. Любые воздушные зазоры или плохое крепление многократно усилят деградацию.
• Безопасность: Высокие внутренние температуры увеличивают риски возгорания или повреждения соседних компонентов, особенно при использовании вблизи горючих материалов.

Для сравнения, стандартные патронные ТЭНы 8 мм × 65 мм обычно имеют мощность до 100–200 Вт (что дает удельную мощность 6,1–12,2 Вт/см²), а для достижения 400 Вт при напряжении 48 В обычно применяются ТЭНы большего диаметра (от 12,5 мм) или значительно большей длины (200–300 мм). Например, ТЭН 12,5 мм × 280 мм с мощностью 400 Вт имеет удельную мощность всего 5 Вт/см², что обеспечивает высокий ресурс и надежность.

Материалы и конструктивные особенности: Влияние на надежность и стоимость

Выбор материалов и особенности конструкции напрямую определяют долговечность и сферу применения патронного ТЭНа, особенно при высоких нагрузках.

• Оболочка:
  • Нержавеющая сталь (AISI 304, 321, 316): Наиболее распространенный материал. AISI 304 подходит для большинства неагрессивных сред. AISI 321 (с добавлением титана) обладает повышенной жаропрочностью, что критично для высокотемпературных применений. AISI 316 (с молибденом) обеспечивает лучшую коррозионную стойкость в агрессивных средах (например, в присутствии хлоридов).
  • Инколой (Incoloy): Сплавы на основе никеля и железа, часто с добавлением хрома и молибдена. Применяются в условиях экстремально высоких температур (до 700-800°C) и агрессивных сред, где обычная нержавеющая сталь не справляется. Значительно дороже.
  • Титан: Идеален для работы в особо агрессивных средах, таких как морская вода, хлориды, многие кислоты. Высокая стоимость ограничивает его применение.

  Для запрошенного ТЭНа с высокой плотностью мощности, выбор материала оболочки становится критически важным для теплоотвода и предотвращения окисления.

• Изоляция (Керамическая замазка): Обычно используется высокочистый оксид магния (MgO). Он обеспечивает отличную электрическую изоляцию при высоких температурах и при этом эффективно передает тепло от нагревательной спирали к оболочке. Качество и плотность утрамбовки MgO напрямую влияют на ресурс и безопасность ТЭНа. При высоких удельных мощностях требуется MgO высочайшей чистоты и плотности.
• Нагревательная спираль: Почти всегда изготавливается из нихрома (Ni-Cr сплавы, например, Х20Н80). Сопротивление спирали рассчитывается таким образом, чтобы при заданном напряжении обеспечить требуемую мощность (P = U² / R, где P — мощность, U — напряжение, R — сопротивление). Для 400 Вт при 48 В сопротивление спирали должно быть R = U² / P = 48² / 400 = 2304 / 400 = 5,76 Ом. Важно, чтобы спираль была равномерно намотана и имела достаточное сечение для длительной работы без перегрева.
• Крепление и выводы: Различные типы креплений (лапка, штуцер, резьба) обеспечивают надежную фиксацию и тепловой контакт. Термостойкие выводы должны выдерживать высокие температуры окружающей среды и ток нагрузки (для 400 Вт при 48 В ток составит I = P / U = 400 / 48 ≈ 8,33 А).

Сферы применения и их требования к нагревательным элементам

Патронные ТЭНы высоко ценятся в промышленности за их способность обеспечивать высокоточный, локальный нагрев. Однако требования к надежности и параметрам сильно варьируются в зависимости от сектора.

• Обработка полимеров: Пресс-формы, экструдеры, горячеканальные системы, термопластавтоматы. Здесь требуется точный контроль температуры и быстрый отклик. Отказ ТЭНа может привести к браку дорогостоящих деталей или остановке производства.
• Упаковочное оборудование: Нагрев режущих и формовочных элементов. Нужна высокая скорость нагрева и стабильность для обеспечения производительности.
• Лабораторное и аналитическое оборудование: Требуется высокая точность, компактность и повторяемость режимов нагрева. Часто используются низковольтные ТЭНы для безопасности и удобства управления.
• Пищевая промышленность: Нагрев форм для выпечки, обработки продуктов. Требования к материалам (пищевая нержавеющая сталь) и гигиеничности.
• Производство полупроводников и электроники: Нагрев рабочих поверхностей, прецизионные нагревательные элементы для сборки. Здесь важна не только точность, но и отсутствие загрязнений, а также исключительная надежность.
• Плавление и поддержание температуры вязких сред: Разогрев трубопроводов малого диаметра, небольших емкостей для масел, клеев, восков.

В большинстве этих приложений высокая удельная мощность критична для быстрого выхода на рабочий режим и компенсации теплопотерь, но она должна быть сбалансирована с приемлемым ресурсом и стоимостью.

Сравнительный анализ стандартных и нестандартных решений

При выборе или проектировании нагревательных элементов ключевым является баланс между требуемыми характеристиками, стоимостью и надежностью. Ниже представлена сравнительная таблица, которая поможет оценить компромиссы при рассмотрении запрошенного нестандартного ТЭНа.

Понимание технических ограничений и экономических последствий использования нестандартных, высоконагруженных патронных ТЭНов является лишь первым шагом. Следующий этап для бизнеса — это разработка стратегического подхода к их закупке, интеграции и эксплуатации, минимизируя риски и оптимизируя общую стоимость владения, что мы подробно рассмотрим во второй части.

Стратегии закупки, внедрения и оптимизации использования патронных ТЭНов

После оценки технических и экономических вызовов, связанных с высоконагруженными или нестандартными патронными ТЭНами, компаниям необходимо разработать четкую стратегию для их эффективного внедрения и эксплуатации. Этот подход должен охватывать все стадии – от формирования требований до долгосрочного обслуживания.

Процесс выбора и закупки нестандартных нагревательных элементов: Снижение рисков и управление затратами

Закупка нестандартного патронного ТЭНа — это не просто заказ, а сложный проект, требующий тщательного планирования и координации. Цель — получить изделие, которое соответствует уникальным техническим требованиям, при этом минимизировав риски и TCO.

Пошаговая реализация проекта по интеграции нестандартного ТЭНа

1. Этап 1: Технико-экономическое обоснование (ТЭО) и формирование требований
   • Роли: CTO/CIO, инженеры-конструкторы, специалисты по закупкам.
   • Артефакты: Детальная спецификация (габариты, мощность, напряжение, материалы оболочки и изоляции, тип крепления, выводы, температурные датчики), расчеты удельной мощности, требуемые температурные режимы, агрессивность среды, желаемый ресурс (MTBF).
   • Контроль качества: Проверка всех альтернативных стандартных решений, анализ возможности изменения конструкции оборудования для использования менее нагруженных ТЭНов. Оценка потенциальных затрат на простой оборудования в случае отказа.
   • Метрики: Расчет TCO для индивидуального решения против TCO для адаптации оборудования под стандартный ТЭН. Оценка ROI (Return on Investment) каждого сценария.
2. Этап 2: Выбор поставщика и контрактные обязательства
   • Роли: Руководитель отдела закупок, юрист, ведущий инженер.
   • Артефакты: Запрос предложений (RFP), технические задания (ТЗ), договоры.
   • Контроль качества: Выбор поставщиков с доказанным опытом производства кастомных нагревательных элементов, наличием R&D-подразделения, собственными испытательными лабораториями, сертификатами качества (ISO 9001, CE и др.). Важно запросить референсы и провести аудит производства.
   • Метрики: Оценка поставщика по критериям: цена, срок изготовления, гарантийные обязательства, наличие технической поддержки, возможность срочного производства.
3. Этап 3: Проектирование и прототипирование (совместно с поставщиком)
   • Роли: Инженеры-конструкторы заказчика и поставщика.
   • Артефакты: Чертежи, 3D-модели, расчеты тепловых полей, термодинамический анализ, прототип.
   • Контроль качества: Тщательное согласование всех этапов проектирования. Производство и тестирование прототипа в условиях, максимально приближенных к реальной эксплуатации. Тестирование должно включать циклические нагрузки, проверку на перегрев, измерение времени выхода на режим.
   • Метрики: Отклонение от проектных температур, стабильность работы, ресурс прототипа.
4. Этап 4: Производство и входной контроль качества
   • Роли: Отдел снабжения, ОТК (отдел технического контроля) заказчика.
   • Артефакты: Серийные изделия, протоколы испытаний от производителя, сертификаты соответствия.
   • Контроль качества: Проведение выборочного входного контроля каждой партии. Проверка геометрических размеров, сопротивления, сопротивления изоляции, визуальный осмотр. Требование от поставщика полного цикла приемо-сдаточных испытаний (ПСИ).
   • Метрики: Процент брака, соответствие заявленным параметрам, результаты ПСИ.
5. Этап 5: Внедрение и пилотная эксплуатация
   • Роли: Инженеры по эксплуатации, монтажники, операторы оборудования.
   • Артефакты: Инструкции по монтажу и эксплуатации, журналы испытаний.
   • Контроль качества: Установка ТЭНов квалифицированным персоналом с соблюдением всех рекомендаций (теплопроводящие пасты, правильная затяжка). Мониторинг работы в пилотном режиме с регистрацией всех параметров.
   • Метрики: Температура на поверхности ТЭНа и нагреваемой детали, время выхода на режим, энергопотребление, первичная оценка ресурса.
6. Этап 6: Мониторинг и оптимизация
   • Роли: Технический директор, инженеры по обслуживанию, специалисты по надежности.
   • Артефакты: Журналы обслуживания, аналитические отчеты, планы профилактики.
   • Контроль качества: Постоянный мониторинг состояния ТЭНов, термографический контроль, предиктивное обслуживание. Анализ причин отказов.
   • Метрики: Реальный MTBF, затраты на обслуживание, коэффициент готовности оборудования (Operational Availability).

Ошибки при выборе и эксплуатации: Предотвращение критических сбоев

Даже при выборе высококачественного нестандартного ТЭНа, ошибки на этапах выбора и эксплуатации могут привести к серьезным проблемам, включая дорогостоящие простои, снижение качества продукции и угрозы безопасности.

Чек-лист по предотвращению типичных ошибок

• Несоответствие удельной мощности условиям эксплуатации:
  • Ошибка: Выбор ТЭНа с плотностью мощности, превышающей способность системы эффективно отводить тепло.
  • Последствия: Перегрев, быстрое выгорание нагревательной спирали, разрушение изоляции, преждевременный отказ, возможное повреждение оборудования.
  • Предотвращение: Всегда рассчитывайте удельную мощность. Применяйте ТЭНы с плотностью мощности не более 15 Вт/см² для большинства промышленных применений, а для критически важных систем или длительного ресурса — до 8-12 Вт/см².
• Игнорирование максимальной рабочей температуры оболочки:
  • Ошибка: Эксплуатация ТЭНа при температурах, превышающих допустимые для материала оболочки или изоляции.
  • Последствия: Деформация оболочки, деградация изоляционного материала, потеря электрической прочности, короткое замыкание, выход из строя.
  • Предотвращение: Уточняйте у производителя максимальную рабочую температуру для конкретной модели и материала. Используйте термопары для постоянного контроля температуры.
• Неправильный выбор материала оболочки для агрессивных сред:
  • Ошибка: Использование стандартной нержавеющей стали (например, AISI 304) в условиях воздействия кислот, щелочей, агрессивных масел или высокого содержания хлоридов.
  • Последствия: Коррозия оболочки, нарушение герметичности, проникновение влаги или агрессивных веществ внутрь ТЭНа, короткое замыкание.
  • Предотвращение: Проведите химический анализ среды. Выбирайте материалы оболочки (AISI 316, Incoloy, титан) согласно рекомендациям производителя для агрессивных условий.
• Недостаточный тепловой контакт с нагреваемой деталью:
  • Ошибка: Наличие воздушных зазоров между поверхностью ТЭНа и посадочным отверстием, плохое крепление.
  • Последствия: Неэффективная передача тепла, локальный перегрев ТЭНа, снижение ресурса, повышенное энергопотребление для достижения целевой температуры.
  • Предотвращение: Обеспечьте точное соответствие диаметра отверстия и ТЭНа. Используйте теплопроводящие пасты (применимо при температурах до 250-300°C) для улучшения контакта. Регулярно проверяйте плотность затяжки крепежных элементов.
• Нестабилизированное или неподходящее питание:
  • Ошибка: Использование некачественных источников питания, особенно для низковольтных ТЭНов, или несоблюдение номинального напряжения.
  • Последствия: Колебания напряжения приводят к изменению мощности нагрева (мощность пропорциональна квадрату напряжения), что сказывается на стабильности технологического процесса, качестве продукции и ресурсе ТЭНа.
  • Предотвращение: Используйте стабилизированные источники питания с достаточным запасом по току. Регулярно проверяйте напряжение в рабочей точке.
• Неправильный монтаж проводки:
  • Ошибка: Использование проводов недостаточного сечения или с низкой термостойкостью, плохие контакты.
  • Последствия: Перегрев проводки, оплавление изоляции, короткое замыкание, возгорание, падение напряжения на ТЭНе.
  • Предотвращение: Рассчитайте требуемое сечение провода, исходя из тока нагрузки. Используйте только термостойкие провода и надежные клеммные соединения.

Кейсы из практики: Успешное управление рисками при работе с высоконагруженными ТЭНами

Кейс 1: Оптимизация горячеканальной системы для малого и среднего бизнеса (SMB)

Задача: Небольшая компания по производству пластиковых изделий столкнулась с частыми отказами патронных ТЭНов (8 мм, 150 Вт, 220 В) в горячеканальной системе пресс-формы. ТЭНы выходили из строя каждые 2-3 месяца, вызывая простои и срыв сроков поставок.

Решение: Инженерный отдел провел анализ, который показал, что несмотря на стандартные параметры ТЭНов, их установка осуществлялась с небольшим воздушным зазором, что приводило к локальному перегреву. Было принято решение не искать более мощные ТЭНы (что только усугубило бы проблему), а:

1. Улучшить точность изготовления посадочных отверстий в пресс-форме.
2. Внедрить использование высокотемпературной теплопроводящей пасты при монтаже.
3. Перейти на ТЭНы с оболочкой из AISI 321 для повышения жаропрочности.

Результат: Среднее время наработки на отказ (MTBF) ТЭНов увеличилось до 1,5 лет, снизив затраты на обслуживание и минимизировав простои. Экономический эффект: сокращение производственных потерь на 15% в год.

Кейс 2: Повышение надежности нагревателя в экструзионной линии (Enterprise)

Задача: Крупное химическое предприятие использовало кастомные патронные ТЭНы (12 мм, 600 Вт, 380 В) для нагрева критически важной секции экструзионной линии, работающей с агрессивными полимерами при 350°C. Отказы были редкими (раз в 1-2 года), но каждый стоил до 100 000 USD из-за простоя линии.

Решение: Была инициирована программа по повышению надежности. Вместо дальнейшего увеличения мощности ТЭНов, компания совместно с производителем разработала ТЭНы с оболочкой из Incoloy, интегрированной термопарой типа К и усиленной керамической изоляцией. Также была внедрена система предиктивного обслуживания с использованием термографического мониторинга и анализа токов утечки.

1. Переход на Incoloy для повышения коррозионной стойкости и жаропрочности.
2. Интеграция термопар для точного контроля температуры внутри ТЭНа.
3. Разработка протокола предиктивного обслуживания.

Результат: За последние 5 лет отказов ТЭНов в этой секции не зафиксировано. Это позволило увеличить коэффициент готовности линии на 2% и значительно сократить риски внеплановых простоев, при этом окупаемость инвестиций составила менее года.

Кейс 3: Специфические требования к нагреву в регулируемой отрасли (Фармацевтика)

Задача: Фармацевтический завод требовал строгого контроля температуры для процесса сушки чувствительных веществ. Требовались небольшие, точные нагревательные элементы, которые бы не загрязняли среду и соответствовали GMP-стандартам (Good Manufacturing Practice). Стандартные ТЭНы не подходили из-за низкой точности и материалов.

Решение: Завод заказал патронные ТЭНы с очень точными габаритами (6.5 мм × 80 мм, 120 Вт, 24 В) из хирургической нержавеющей стали (AISI 316L) с особо гладкой поверхностью. Каждый ТЭН поставлялся с индивидуальным сертификатом качества и протоколом испытаний, подтверждающим отсутствие микротрещин и соответствие чистоте.

1. Изготовление ТЭНов из сертифицированной пищевой/фармацевтической нержавеющей стали AISI 316L.
2. Особые требования к чистоте поверхности и отсутствие дефектов.
3. Индивидуальная сертификация и документация для каждого компонента.

Результат: Обеспечена высокая точность поддержания температуры, соответствие всем регуляторным требованиям и стерильность процесса, что позволило выпускать продукцию, соответствующую строгим стандартам GMP.

Эксплуатационная надежность и снижение TCO: Рекомендации для продления срока службы

Оптимизация TCO для патронных ТЭНов, особенно нестандартных, требует системного подхода к их обслуживанию и эксплуатации.

• Регулярный термографический контроль: Используйте тепловизоры для обнаружения зон перегрева на корпусе оборудования, что может указывать на плохой тепловой контакт или начинающийся отказ ТЭНа до его полного выхода из строя.
• Мониторинг сопротивления изоляции: Периодически измеряйте сопротивление изоляции ТЭНов. Его снижение может сигнализировать о проникновении влаги, деградации MgO или микротрещинах, предвещая скорый отказ.
• Запасные части и ротация: Держите минимальный запас критически важных ТЭНов. Если ТЭНы работают в нагруженных режимах, рассмотрите возможность их плановой ротации или замены по достижении определенного количества моточасов, даже если они еще функциональны.
• Калибровка и стабилизация источников питания: Регулярно проверяйте стабильность напряжения на подводящих линиях. Для низковольтных ТЭНов (24В, 48В) критически важно поддерживать напряжение в пределах ±1-2% от номинала.
• Обучение персонала: Проведите обучение монтажного и эксплуатационного персонала по правилам установки, крепления, подключения и базовой диагностики ТЭНов. Это снизит количество ошибок, вызванных человеческим фактором.
• Ведение журнала эксплуатации: Фиксируйте дату установки каждого ТЭНа, наработку, обнаруженные неисправности и даты замены. Это позволяет накапливать статистику и прогнозировать ресурс.
