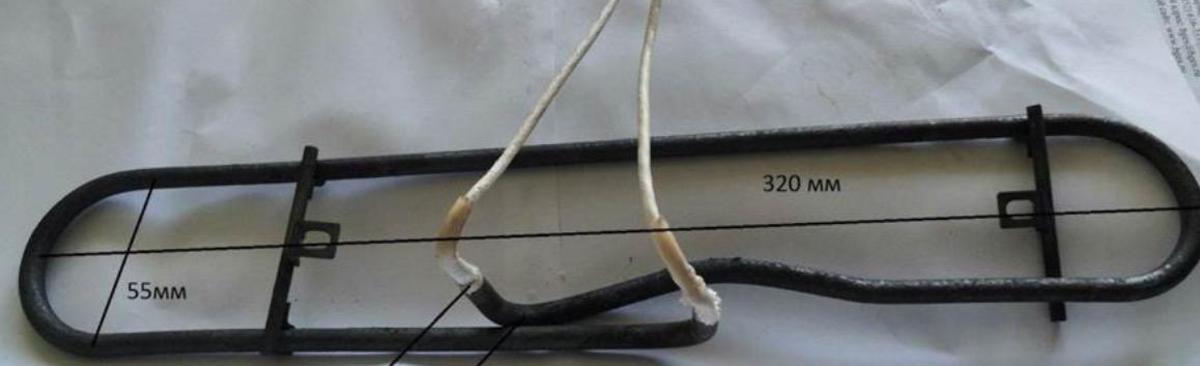

Тэн для нагрева воздуха. Диаметр ТЭНа 6мм • Высота электродов 30мм Растояние между центрами электродов 59мм Габаритные размеры 320 (+/- 5)мм и 55(+/-5)мм относительно центра ТЭН среда нагрева воздух. Мошность 750вт /230вольт

Эффективность Воздушных ТЭНов в Промышленных и Коммерческих Приложениях

Общая Информация о Трубчатых Электрических Нагревателях (ТЭНах) для Воздуха

Трубчатые Электрические Нагреватели (ТЭНы) — это универсальные промышленные компоненты, разработанные для преобразования электрической энергии в тепловую с целью нагрева воздуха и газовых смесей. Их широкое применение охватывает множество секторов, от бытовых систем вентиляции до сложных промышленных комплексов, таких как сушильные камеры, промышленные печи, конвекторы, тепловые пушки и специализированные технологические установки. Ключевая роль ТЭНов заключается в обеспечении контролируемого и равномерного температурного режима, что критически важно для качества продукции и эффективности процессов.

Принципы Конструкции и Технические Характеристики

Оболочка воздушного ТЭНа является основным элементом, защищающим нагревательный элемент от внешней среды и обеспечивающим передачу тепла. Для её изготовления используются материалы с высокой термической стойкостью и устойчивостью к температурным перепадам. Среди наиболее распространенных: нержавеющая сталь (например, AISI 304, AISI 321), обладающая отличной коррозионной стойкостью и способностью выдерживать высокие температуры, и углеродистая сталь, более экономичный вариант для сред с менее агрессивными условиями и умеренными температурами.

• Напряжение питания: Воздушные ТЭНы способны работать в широком диапазоне напряжений, обычно от 12 В для маломощных применений до 380 В для промышленных систем. Выбор напряжения определяется общей электрической инфраструктурой объекта и требуемой мощностью.
• Мощность: Диапазон мощностей начинается от нескольких сотен ватт (например, 200-500 Вт для небольших бытовых приборов) и достигает нескольких десятков киловатт (10-30 кВт и более) для крупномасштабных промышленных сушильных агрегатов или отопительных систем. Этот параметр напрямую влияет на скорость и объем нагрева воздуха.
• Диаметры трубок: Стандартные диаметры трубок варьируются, но наиболее распространены размеры от 8 мм до 18 мм. Меньшие диаметры (например, 6 мм) используются для компактных устройств или когда требуется высокая удельная мощность нагрева в ограниченном пространстве. Выбор диаметра влияет на площадь теплообмена, механическую прочность и гибкость формы нагревателя.

Оптимизация Выбора ТЭНа под Специфические Производственные Задачи

Для демонстрации принципов выбора рассмотрим конкретные параметры воздушного ТЭНа, ориентированного на специализированные промышленные или коммерческие задачи, требующие компактности и точности:

• Диаметр ТЭНа: 6 мм. Этот размер относится к категории тонких нагревательных элементов. Его применение оправдано в случаях, когда пространство для установки сильно ограничено (например, в высокоточных сушильных камерах для электроники, медицинского оборудования или в компактных системах HVAC с ограниченными воздуховодами). Тонкий диаметр также может способствовать более быстрому отклику на изменение заданной температуры за счет меньшей тепловой инерции, что критично для процессов, требующих динамического температурного контроля.
• Высота электродов: 30 мм. Этот параметр важен для компоновки электрических подключений. Оптимальная высота обеспечивает удобство монтажа, а также гарантирует достаточное расстояние для безопасной изоляции проводников, предотвращая короткие замыкания и утечки тока, особенно в условиях повышенной влажности или агрессивных сред.
• Расстояние между центрами электродов: 59 мм. Этот размер напрямую влияет на возможность использования стандартных клеммных колодок и изоляторов, а также на распределение электрического поля. Правильный выбор расстояния минимизирует риски электрического пробоя, обеспечивает стабильность контактов и общую надежность электрической цепи.
• Габаритные размеры: 320 (+/- 5) мм (длина) и 55 (+/- 5) мм (ширина/глубина). Точные геометрические размеры, включая допуски, являются фундаментальными для интеграции ТЭНа в существующее оборудование или для проектирования новых установок. Прецизионные габариты исключают необходимость доработок на месте, снижают риски повреждения при монтаже и обеспечивают заявленную эффективность распределения тепла в заданной зоне.
• Среда нагрева: Воздух. Прямое указание среды нагрева подтверждает специализацию ТЭНа на работе с воздушными потоками. Это означает, что его конструкция оптимизирована для конвективного теплообмена, а материалы оболочки подобраны с учетом химической нейтральности к воздуху и пыли, а также способности выдерживать циклическое нагревание и охлаждение.
• Мощность: 750 Вт при 230 Вольт. Сочетание умеренной мощности и стандартного напряжения 230В (типичного для однофазных промышленных и коммерческих сетей) делает этот ТЭН подходящим для широкого круга задач, где требуется точно дозированный нагрев. Например, в лабораторных сушильных шкафах, компактных климатических камерах или для поддержания температуры в небольших помещениях. Энергоэффективность при такой мощности часто позволяет сократить операционные расходы.

Выбор Материалов для Оболочки ТЭНа: Факторы Влияния на TCO и Производительность

Выбор материала оболочки ТЭНа — это стратегическое решение, которое определяет не только первоначальные инвестиции, но и общую стоимость владения (TCO) на протяжении всего жизненного цикла оборудования. Основные критерии: жаропрочность, коррозионная стойкость и механическая прочность.

• Нержавеющая сталь: Различные марки нержавеющей стали (например, AISI 304, AISI 316, AISI 321, AISI 309) обладают превосходной устойчивостью к окислению при высоких температурах и агрессивным средам. AISI 304 является универсальным вариантом, AISI 316 – для сред с хлоридами, а AISI 321 – для высоких температур до 800°C благодаря титановому стабилизатору. Использование нержавеющей стали оправдано в пищевой, фармацевтической, химической промышленности, а также в условиях высокой влажности или присутствия коррозионно-активных газов. Высокая стоимость компенсируется увеличенным сроком службы и снижением затрат на замену и обслуживание.
• Углеродистая сталь: (например, Ст10, Ст20) Более экономичный вариант, подходящий для нагрева чистого сухого воздуха при температурах до 450-500°C. Применяется в обычных системах отопления, вентиляции и сушки, где отсутствует риск коррозии или химического воздействия. Срок службы таких ТЭНов может быть ниже в агрессивных средах, что увеличивает эксплуатационные расходы в долгосрочной перспективе.

Системы Крепления и Соединения: Основа Надежной Интеграции

Правильный выбор системы крепления и подключения критичен для безопасности, долговечности и удобства обслуживания ТЭНа. Разнообразие конструктивных решений позволяет адаптировать ТЭНы под конкретные инженерные задачи:

1. Штуцеры: Резьбовые соединения, часто используемые для герметичного ввода ТЭНа в корпус оборудования (например, в воздуховоды, камеры). Они обеспечивают прочное и герметичное крепление, предотвращая утечки воздуха и потерю тепла.
2. Резьбовые соединения: Универсальный метод крепления, позволяющий легко устанавливать и демонтировать ТЭНы в широком спектре оборудования. Варианты резьбы (метрическая, дюймовая) должны соответствовать стандартам посадочных мест.
3. Фланцы: Применяются для установки в крупногабаритные промышленные установки, такие как большие воздушные каналы, резервуары или печи. Фланцевое соединение обеспечивает высокую механическую прочность, надежную герметизацию и возможность распределения нескольких ТЭНов на одной плоскости.
4. Пластины и скобы: Простые и эффективные решения для крепления ТЭНов к поверхностям или в открытых нагревательных блоках, где не требуется герметизация.

Безопасность Эксплуатации Воздушных ТЭНов: Снижение Рисков и Обеспечение Непрерывности Производства

Безопасность является одним из приоритетных аспектов при проектировании, установке и эксплуатации систем с воздушными ТЭНами. Несоблюдение мер безопасности может привести к выходу оборудования из строя, пожарам, поражению электрическим током и производственным потерям. Ключевые аспекты:

• Изоляция электрических соединений: Все электрические контакты, клеммы и провода должны быть надежно изолированы от корпуса оборудования и от персонала. Используются высокотемпературные изоляционные материалы, термоусадочные трубки, защитные колпаки и специальные клеммные коробки с классом защиты IP (Ingress Protection), соответствующим условиям эксплуатации.
• Контроль и надзор за температурой: Перегрев ТЭНа или среды нагрева является основной причиной отказов и пожаров. Для предотвращения этого используются термостаты, термопары, терморегуляторы и тепловые предохранители. Эти устройства автоматически отключают питание при превышении заданного порога температуры или в случае выхода из строя системы охлаждения (например, остановки вентилятора). В критических системах используются дублирующие системы контроля.
• Заземление: Обязательное заземление корпуса ТЭНа и всего оборудования предотвращает поражение электрическим током в случае повреждения изоляции нагревательного элемента.
• Защита от сухого хода: Для ТЭНов, потенциально работающих в средах с меняющимся потоком воздуха, важно предусмотреть защиту от «сухого хода» (т.е. работы без достаточного обдува), что вызывает локальный перегрев и быстрый выход из строя.

После детального рассмотрения фундаментальных технических характеристик и критериев выбора воздушных ТЭНов, а также базовых требований к безопасности, становится очевидной необходимость углубленного анализа практических аспектов их внедрения. Следующий шаг — это переход от теоретических основ к архитектурным решениям, оптимизации процессов эксплуатации, оценке экономической эффективности и масштабированию систем нагрева воздуха в реальных производственных условиях.

Продвинутая Практика и Внедрение Воздушных ТЭНов: Архитектура, Процессы и Интеграции

Архитектурные Решения и Системная Интеграция

Применение воздушных ТЭНов в B2B-среде редко ограничивается простым подключением к электросети. Современные промышленные и коммерческие системы требуют глубокой интеграции нагревательных элементов в общую технологическую архитектуру, что обеспечивает максимальную эффективность, надежность и управляемость.

• Интеграция с системами управления: Воздушные ТЭНы должны быть интегрированы с Программируемыми Логическими Контроллерами (ПЛК / PLC), Распределенными Системными Управлениями (РСУ / DCS) или Системами Супервизорного Контроля и Сбора Данных (SCADA). Это позволяет автоматизировать процессы нагрева, обеспечивать точное поддержание температуры, планировать циклы работы и получать обратную связь о состоянии ТЭНов и всего оборудования.
• Модульные решения: Для крупномасштабных систем часто используются модульные блоки ТЭНов, которые могут включаться и выключаться по отдельности или группами. Такой подход повышает надежность системы (при выходе из строя одного модуля остальные продолжают работу), упрощает обслуживание и позволяет более гибко регулировать мощность нагрева в зависимости от текущих потребностей.
• Оптимизация воздушного потока: Эффективность ТЭНа напрямую зависит от равномерности и скорости обдува. Проектирование воздуховодов, использование вентиляторов с регулируемой скоростью вращения и установка направляющих элементов (дефлекторов) для обеспечения ламинарного потока воздуха вокруг нагревательных элементов являются критически важными аспекными архитектуры. Это предотвращает локальные перегревы и увеличивает срок службы ТЭНов.

Пошаговая Реализация Проекта Внедрения Систем Воздушного Нагрева

Внедрение или модернизация систем воздушного нагрева с использованием ТЭНов — это многоэтапный проект, требующий системного подхода. Ниже представлены ключевые этапы реализации:

1. Этап 1: Оценка и Технико-Экономическое Обоснование (ТЭО)
   • Роли: Инженер-технолог, инженер-энергетик, специалист по закупкам.
   • Артефакты: Отчет по аудиту текущей системы, расчеты требуемой мощности, предварительная смета затрат (CAPEX), прогноз операционных расходов (OPEX).
   • Контроль качества: Соответствие требуемым температурным режимам, оценка энергопотребления, потенциальный ROI (Return on Investment) от внедрения.
   • Метрика: ROI = (Чистая прибыль от проекта / Затраты на проект) * 100%. Оценка текущей эффективности (например, kWh/кг продукции) и целевых показателей.
2. Этап 2: Проектирование и Выбор Оборудования
   • Роли: Инженер-проектировщик, инженер КИПиА (Контрольно-измерительные приборы и автоматика), поставщик ТЭНов.
   • Артефакты: Техническое задание (ТЗ), схемы электрические принципиальные, спецификации ТЭНов (материал, мощность, размеры, тип крепления), выбор контроллеров и датчиков.
   • Контроль качества: Соответствие ТЗ, оптимальность выбранных материалов для заданных условий, совместимость с существующей инфраструктурой, наличие сертификатов (ГОСТ, CE).
   • Пример: Для сушилки пищевых продуктов, где требуется чистый воздух и отсутствие коррозии, выбор ТЭНов из нержавеющей стали AISI 316 с фланцевым креплением будет ключевым решением.
3. Этап 3: Закупка и Монтаж
   • Роли: Отдел закупок, монтажная бригада, инженер по качеству.
   • Артефакты: Договоры поставки, акты входного контроля оборудования, монтажные схемы, акты скрытых работ.
   • Контроль качества: Проверка комплектности поставки, соответствие параметров ТЭНов спецификациям, качество электромонтажных работ, надежность заземления, изоляция соединений.
4. Этап 4: Пусконаладка и Опытная Эксплуатация
   • Роли: Инженер-наладчик, операторы оборудования, инженер по технике безопасности.
   • Артефакты: Программы и методики испытаний, протоколы пусконаладочных работ, инструкции по эксплуатации, журналы наблюдений.
   • Контроль качества: Проверка соответствия фактических температурных режимов заданным, стабильность работы системы, отсутствие перегрева, корректная работа защитных систем, обучение персонала.
   • Метрика: Точность поддержания температуры (±°C), время выхода на рабочий режим, энергопотребление в процессе эксплуатации.
5. Этап 5: Эксплуатация и Обслуживание
   • Роли: Служба эксплуатации, ремонтная бригада.
   • Артефакты: Регламенты технического обслуживания (ТО), графики планово-предупредительных ремонтов (ППР), журналы ТО и ремонтов.
   • Контроль качества: Регулярный осмотр ТЭНов на предмет загрязнений, повреждений оболочки, контроль сопротивления изоляции, проверка работоспособности терморегуляторов.
   • Метрика: MTBF (Mean Time Between Failures – среднее время между отказами) ТЭНов, стоимость обслуживания на единицу оборудования.

Кейсы и Паттерны Применения Воздушных ТЭНов

Рассмотрим типовые сценарии применения воздушных ТЭНов, демонстрирующие их адаптивность и экономическую эффективность в различных масштабах бизнеса:

Кейс 1: SMB – Модернизация Локальной Сушильной Камеры

Контекст: Небольшое деревообрабатывающее предприятие использует устаревшую сушильную камеру с газовым нагревом, что приводит к высоким затратам на топливо, неравномерной сушке и риску возгорания.

Решение: Внедрение модульной системы воздушных ТЭНов общей мощностью 15 кВт, разделенной на три независимые зоны с индивидуальными терморегуляторами. Использованы ТЭНы из углеродистой стали для сухого воздуха с резьбовым креплением. Система интегрирована с простым ПЛК для циклического регулирования температуры и влажности.

Экономический эффект: Снижение операционных расходов на 25% за счет перехода на более дешевое электричество и оптимизации процесса сушки, сокращение времени сушки на 15%, что увеличивает производительность. Средний срок службы ТЭНов: 3-5 лет.

Кейс 2: Enterprise – Автоматизированный Комплекс Термообработки Металлов

Контекст: Крупное машиностроительное предприятие нуждается в высокоточном и энергоэффективном комплексе для термообработки металлических заготовок, требующем быстрого нагрева до 600°C и стабильного поддержания температуры в больших объемах.

Решение: Проектирование и установка воздухонагревателя с набором ТЭНов из жаропрочной нержавеющей стали (AISI 321) общей мощностью 120 кВт. Применены ТЭНы с тонким диаметром (например, 8 мм) и большой длиной для максимальной площади теплообмена. Система оснащена фланцевыми креплениями для легкого обслуживания и высокоточными термопарами, интегрированными в SCADA-систему с функцией предиктивной аналитики для своевременного выявления потенциальных отказов. Воздушный поток оптимизирован с помощью CFD-моделирования (Computational Fluid Dynamics).

Экономический эффект: Повышение точности термообработки до ±2°C, сокращение брака на 10%, снижение энергопотребления на 18% за счет точного контроля и оптимизации теплообмена. Возможность предиктивного обслуживания позволяет сократить внеплановые простои на 30-40%, значительно снижая TCO.

Кейс 3: Regulated – Сушка Фармацевтических Компонентов

Контекст: Фармацевтическое производство требует стерильной среды и крайне точного контроля температуры при сушке чувствительных компонентов, с соблюдением строгих регуляторных требований (GMP – Good Manufacturing Practice).

Решение: Установка воздушных ТЭНов из пищевой нержавеющей стали (AISI 316L) с зеркальной полировкой оболочки для предотвращения адгезии частиц. ТЭНы интегрированы в закрытую систему воздуховодов с HEPA-фильтрацией и системой контроля влажности. Мощность каждого ТЭНа подобрана индивидуально для равномерного нагрева, а вся система сертифицирована по фармацевтическим стандартам. Электрические соединения полностью герметизированы и защищены от влаги, с двойным контуром безопасности и независимыми датчиками температуры.

Экономический эффект: Гарантированное соответствие GMP, минимизация рисков контаминации продукта, что исключает дорогостоящие отзывы партий. Точность температурного контроля обеспечивает стабильное качество продукта, сокращая потери сырья на 5-7%. Хотя первоначальные инвестиции выше, отсутствие регуляторных штрафов и высокая репутация в отрасли обеспечивают высокий долгосрочный ROI.

Чек-лист по Оптимизации и Эксплуатации Воздушных ТЭНов

1. Выбор по условиям: Убедитесь, что материал оболочки ТЭНа соответствует агрессивности среды и максимальной рабочей температуре.
2. Мощность и плотность: Расчетная мощность ТЭНа должна быть достаточной для нагрева, а удельная поверхностная мощность (Вт/см²) не должна превышать допустимые значения для предотвращения перегрева и увеличения срока службы.
3. Контроль и автоматизация: Внедрите адекватные системы температурного контроля (термостаты, ПИД-регуляторы), защиты от перегрева и автоматического отключения.
4. Оптимизация воздушного потока: Обеспечьте равномерный и достаточный обдув всех нагревательных элементов.
5. Энергоэффективность: Используйте теплоизоляцию для снижения потерь тепла и рассмотрите возможность рекуперации тепла, где это возможно.
6. Регулярное обслуживание: Включите в регламент ППР очистку поверхности ТЭНов от загрязнений (пыль, нагар), проверку электрических соединений и сопротивления изоляции.
7. Запасные части: Имейте на складе критический запас ТЭНов для оперативной замены и минимизации простоев.
8. Обучение персонала: Обучите операторов и техников правилам эксплуатации и базовому обслуживанию систем воздушного нагрева.
